Снятие коленчатого вала ваз 2107

Меняем задний сальник

Для его замены нужно потратить гораздо больше времени. Необходимо будет открутить КП. Все манипуляции выполняются, как рассказано выше. Единственное отличие – транспортное средство зафиксировано на нейтралке. Авто стоит на эстакаде.

Первым дело необходимо произвести отсоединение кардана от КП:

• Нужно вывесить задние колеса;
• Если инжекторная модель, то убираем теплозащитный экран

• С помощью напильника делается насечка на кардане и не редукторе. После окончания работ нужно будет все закрутить в том же положении, чтобы не было никаких вибраций.
• Далее отвернем кардан от редуктора.
• Теперь необходимо отсоединить переднюю часть вала: разогнем усики (их четыре штуки). Отвернем болты от кронштейна и сдвигаем вал назад.

Далее приступаем к снятию КП, чтобы можно было достать задний сальник.

Первым делом снимаем панель радиоприемника. В работе будут нужны пассатижи. Отвернем 2 гайки, далее аккуратно зацепляем накладку и убираем ее, выворачивая саморезы внизу. Потом необходимо отсоединить осветительные тумблеры, вытолкнем разъемы

Важно запомнить схему как все подключается. Затем убираем палку передач и оставляем ее в стороне.
Убираем накладки коробки передач, поднимая ручку

Убираем демпфер. Далее разгибаем 2 отвертками лепестки.
Откручиваем саморезы.
Убираем обивку и откручиваем крышку, находящуюся внизу;
Откручиваем болты на стартере.
Далее необходимо отсоединить муфту кардана.
Снимаем муфту, открутив гайки. Также убираем кольцо/уплотнитель.

• От КП убираем провода.
• Далее снимаем гидропривод и крышку картера коробки передач.

Теперь остается только заменить сам сальник.

• Убираем маховик и щиток.

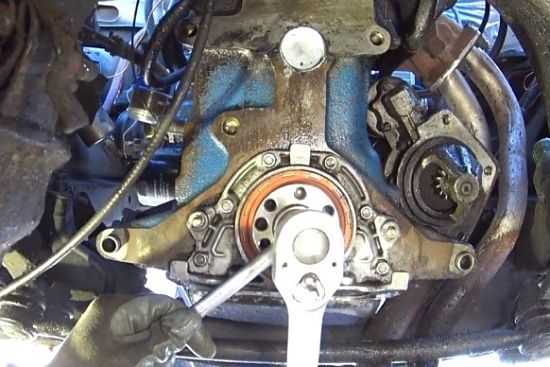

• Откручиваем восемь болтов.

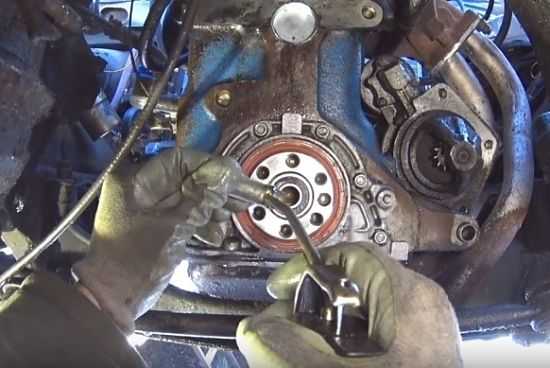

• Далее необходимо извлечь сальник.
• Протираем место для установки новой запчасти и прессуем ее на место.

Далее устанавливаем все детали обратно. Работа выполнена!
