Замена клапанов lada largus (ваз ларгус)

Как заменить в 16-клапанной версии?

Подготовительный процесс носит аналогичный характер ранее рассмотренной процедуре.

После вывешивания авто и обесточивания бортовой сети демонтируем картерную защиту.
Под мотор LADA Largus устанавливаем подходящую подпорку.
Воспользовавшись ключом 19-го размера, производим демонтаж правой опоры мотора.

Демонтируем обе крышки защиты ГРМ.
Прибегаем к необходимости блокировки коленвала.

Демонтаж шкива привода вспомогательных агрегатов выполняем посредством обычного выворачивания болта. Понадобится ключ на «18».
Перед непосредственным снятием ременной передачи выполняем установку поршня внутри первого «котла» в традиционное положение ВМТ. Для этого потребуется вращать коленвал, ухватившись за болт его шкива.

Замена моторного масла другой марки

Если решили заменить марку масла, промойте систему смазки промывочным маслом или маслом той марки, которая будет использоваться. Для этого после слива старого масла залейте новое до нижней метки маслоизмерительного щупа. Запустите двигатель и дайте ему поработать 10 минут на холостом ходу.

Слейте масло и только после этого замените масляный фильтр. Теперь можно заливать новое масло до верхней метки на щупе.

None Ключевые слова: система смазки лада ларгус | двигатель лада ларгус | фильтры лада ларгус3

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как демонтировать ремень?

Перед выполнением действий определяем позицию, в которой присутствуют распределительные валы.
С этой целью демонтируем резонатор воздушной впускной магистрали и извлекаем заглушки, которые присутствуют в специальных проемах на левом торце головки блока. Удаление заглушек удобно осуществлять с помощью отвертки.
Теперь, вращая коленвал, достигаем положения распределительных валов, когда их метки, нанесенные на торцы шестерен, будут совпадать с верхней плоскостью поверхности головки (смотреть с торца мотора).
Для обездвиживания распределительных валов применяем приспособление, устанавливаемое в соответствующие пазы на обозначенных валах.
Чтобы проверить корректность позиции коленчатого вала, прибегаем к помощи отверстия, находящегося под датчиком мониторинга давления масла внутри агрегата. В нормальном режиме данное отверстие закрыто посредством заглушки.
После выворота протекционной пробки в отверстие вкручиваем контрольный болт, длина резьбовой части которого равно 75 мм, а размер и тип самой резьбы – «М10». Если коленвал занял правильную позицию, то наблюдаем возможность полного вкручивания данного болта, который впоследствии упрется в поверхность специальной площадки, расположенной на валу. Это действие также позволит зафиксировать вал от риска провернуться при ремонтных манипуляциях.
Теперь ослабляем натяжение ременного передачи. С этой целью «вооружаемся» ключом 13-го размера и ослабляем гайку крепления натяжного ролика. Снятие напряжения в ремне производим путем поворота обозначенного ролика против хода часов.
Ослабленный ремень полностью извлекаем с автомобиля LADA Largus.
Далее пользуемся возможностью снятия натяжного механизма и опорного ролика (их также заменяем). Для демонтажа самого ролика привлекаем в свой инструментальный набор ключ типа «Торкс» с размером «Т50».

Этапы замены ременной передачи ГРМ

Начиная производить ремонт, убедитесь в том, что автомобиль надежно зафиксирован, будет лучше, если он будет установлен на эстакаду. Первым делом открывается капот и производится обесточивание автомобиля. Для этого отсоединяется отрицательная аккумуляторная клемма.

Теперь производится демонтаж впускного патрубка и ремешка вспомогательных компонентов. Снимаем шкив вспомогательных механизмов. Демонтируется двигательная опора, расположенная справа.

Теперь можно снимать верхний и нижний кожуха ГРМ. После этого открывается вид на ременную передачу.

Теперь делаем следующее: закручиваем болт крепежа шкива коленвала, и начинаем прокручивать коленвал пока метки на шкиве распредвала и коленвала не будут находиться на расстоянии одного зубца от оси шкива. Теперь фиксируем коленвал, установив для этого специальную оправку, и проворачиваем его вправо до упора.

Снимаем воздухосборник, снимаем заглушки на отверстиях ГБЦ. Это проделывается для того, чтобы проверить совмещение меток, расположенных на распределительных валах. Также для этого придется снять воздухосборник.

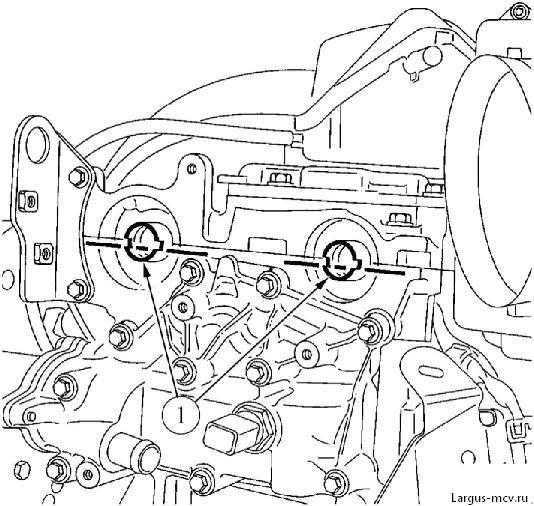

Прокручиваем коленвал пока пазы на распредвалах не будут расположены горизонтально. Чтобы зафиксировать распределительные валы, рекомендуется применять специальную оправку.

Теперь ослабляем натяжитель. Прокручиваем натяжной ролик влево. После этого привод ГРМ ослабнет, и можно будет приступать к его снятию.

Снимаем ремень со всех валов и шкива помпы. Снимаем также и натяжной ролик, открутив болт его крепления

Устанавливая натяжитель, нужно обратить внимание на то, чтобы паз на движке совместился с выступом на ролике

Устанавливаем новый ремень, натянув его на валы и водяной насос

Обратите внимание на то, чтобы стрелки на ремне были направлены в сторону движения. Если установить ремень в другом направлении, то это станет причиной преждевременного износа зубьев

Регулируем натяжку ремня. Заводим двигатель и проверяем его работу. Если при этом будут слышны неестественные шумы, то установку придется повторить.

Что лучше, SAE W30 либо W40 – пояснение на видео

Каждого заботливого владельца тяготит вопрос о безаварийной работе мотора

Одним из главных условий такого успеха является своевременная замена качественного моторного масла, также важно знать какое масло заливать. В двигателе Лада Ларгус смазка подлежит замене спустя 15 тыс

км пробега. В этот период у большинства обладателей данного универсала наступает момент истины, связанный с выбором именно качественного продукта. Как известно, масло с отменными качественными показателями способно сохранить детали мотора в «добром здравии» и обеспечить им заявленный производителем ресурс.

Когда владельцы Лада Ларгус с двигателем 8 клапанов и 16 клапанов экономят «на масле» и заливают продукт неизвестного происхождения, то они сознательно обрекают мотор на поломку. Если автомобиль вдобавок находится на гарантии, то такой подход может спровоцировать лишение права на это льготное обслуживание.

Процедура замены

Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.

Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.

Далее, независимо от типа мотора, следует сделать:

Сорвать колёсные болты переднего колеса с правой стороны машины.
Поднять кузов домкратом, установить подставку, снять колесо.
Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.

Пробка на фиксатор ВМТ

Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.

Защитная крышка на двигателе К7М

Ставят на место с проставкой болт шкива на коленвал.
После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.

МОТ 1489

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение

Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ

Ещё раз проверяют совпадение установочных меток в приводе ГРМ

В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.

Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.

Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.

Далее собирают всё в порядке, обратном разборке.

После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.

Метки

Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.

Метка коленвала

Метка распредвала

Снятие ремня ГРМ

Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ «на 10», «на 17», головку «на 19», отвертку.

Порядок действий:

Снять пластиковый кожух двигателя.
Снять защитную крышку привода ГРМ, вывернув три болта крепления.
Схема ГРМ.

Установить поршень первого цилиндра в положение верхней мертвой точки:

Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.
Снять заглушку окна в верхней части картера сцепления и убедиться, что риска на расположена напротив прорези шкалы.
Зафиксировать коленвал от проворачивания, вставив через окно отвертку между зубьями маховика.

Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.
Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.
Снять натяжной ролик, вывернув гайку его крепления.

Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.

Фото отчет по замене моторного масла на Ларгусе (8кл.)

В данном примере будет показан самый распространенный 8-клапанный двигатель, который хорошо известен всем владельцам Рено Логан. Для начала стоит прогреть мотор до рабочей температуры. Затем загнать машину на смотровую яму или подъемник.

Снимаем защиту картера, если таковая установлена. После чего откручиваем пробку сливную в поддоне картера, как это наглядно показано на фото ниже.

Обязательно подставить емкость для слива отработанного старого масла, чтобы оно не лилось на пол, и тем более — на землю. Подождать несколько минут, пока вся отработка не стечет из поддона, после чего закрутить пробку на свое место.

Теперь необходимо открутить и заменить масляный фильтр. Но чтобы до него добраться, сначала стоит снять защитный кожух (экран) выпускного коллектора.

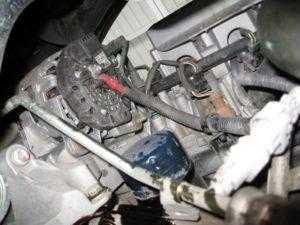

И под коллектором с правой стороны находится наш масляный фильтр. Что и показано ниже.

Если у вас есть съемник, то можно воспользоваться им, если же нет — то в помощь мощная отвертка и молоток! Пробиваем старый фильтр отверткой, чтобы открутить его. При установке нового обязательно необходимо смазать уплотнительное кольцо в месте посадки.

Также, можно залить половину емкости фильтра перед его установкой. Закручивать фильтр необходимо рукой, без помощи специальных приспособлений или съемников. Затем откручиваем пробку заливной горловины:

И заливаем свежее моторное масло.

Также, советуем ознакомиться с рекомендацией по выбору масла в двигатель Лада Ларгус. Заливать нужно по уровню между максимальной и минимальной отметками на щупе.

Вставляем щуп на место и можно запускать двигатель.

Во время первого пуска ДВС контрольная лампа аварийного давления масла будет гореть несколько секунд. Не стоит беспокоиться, так как это вполне нормальная реакция после замены. Она погаснет самопроизвольно в течение пары секунд.

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля

Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю

Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя

Снятие

Перед работой автомобиль следует поместить на подъемник (можно на эстакаду).

Отключаем бортовую сеть путем снятия клемм с выводов АКБ.
Теперь добиваемся положения поршня, находящегося внутри первого цилиндра, в состоянии верхней мертвой точки. Для этого вращаем (по ходу часов) коленчатый вал, ухватив болт его шкива подходящим ключом. Достижение ВМТ проверяется по совпадению меток, присутствующих, как на поверхности самого шкива вала, так и на тыльной стороне крыши ГРМ.
Теперь оба вала (распределительный с коленчатым) следует зафиксировать, чтобы не нарушилось достигнутое положение поршня.
Снятие защитной крышки данного узла выполняем с применением ключа на «10».
Также демонтируем шкив ременной передачи генератора.
Переходим к натяжному ролику и ослабляем его гайку с помощью ключа на «17».
Ремень ГРМ может быть снят вместе с указанным роликом. Выполняем это.

Что и как выбирать?

Какое масло заливать? Для правильного выбора масла потребуется изучение прилагаемого к автомобилю руководства. На его страницах отображены все потребные характеристики и свойства смазки.

Для замены потребуется обратиться к дилерской СТО. Если у автомобиля уже завершился гарантийный период, то такую замену можно осуществить самостоятельно или склониться к помощи мастеров сервиса. Сама процедура не сложна и каких-либо секретных навыков не потребует.

Одновременно с маслом в обязательном порядке следует заменить фильтр системы. На основании регламентированных производителем характеристик и свойств смазки можно смело рассматривать такие продукты:

«Shell» со следующими параметрами вязкости и температуры «5W–40»;
«Valvolin» с «5W–30»;
«Gulf Formula G», обладает характеристиками «5W–40»;
«ZIC A+» с «10W–40».

Навеска ремня в 16-клапанном агрегате Ларгус

Монтаж производим по обратному алгоритму.

Ролик в паре с натяжным механизмом, как отмечалось, заменяем новыми аналогами.
Навешиваем ремень на все шкивы. Заметим, что последним действием будет навеска данного расходника на натяжной ролик.
Установка натяжного компонента производится на шпильку насоса охлаждения LADA Largus. Для этого отогнутый край кронштейна устройства вставляем в соответствующий паз, выполненный на корпусе помпы.
Теперь настало время выкрутить из ранее обозначенного отверстия контрольный болт и снять фиксирующую планку, которой мы ранее застопорили распределительные валы.
Выполняем поворот коленчатого вала на пару полных оборотов до момента совмещения пазов, выполненных на торцевых секциях распределительных валов.
Корректную позицию вала снова проверяем посредством вкручивания контрольного винта. Если все правильно, то болт удаляем, а проем отверстия закрываем указанной заглушкой.
Переходим к монтажу всех ранее снятых узлов и деталей.

Процедуру монтажа ремня на моторе «К4М» 16 клапанов можно просмотреть в данном видеоматериале:

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

Снова проведите проверку – в случае необходимости повторите настройку. Аналогичную процедуру нужно выполнить для третьего цилиндра, повернув коленвал на 180 градусов, затем для четвертого и второго

Важно соблюдать порядок работы с цилиндрами по схеме «1342» так, чтобы кулачок распредвала 7 находился в соприкосновении с рокером 8 в минимальном радиусе от центра вращения

Двигатель Лада Ларгус 1.6 16 клапанов — технические характеристики

Изготовитель	АвтоВАЗ
Индекс ДВС	21129
Годы выпуска	2015 – настоящее время
Объем, см3 (л)	1597 см3 (1,6 л)
Мощность (л.с.)	78 кВт (106 л. с.)
Момент крутящий Нм (об/мин)	148 Нм (на 5800 об/мин)
Вес, кг	110 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	распределенный с электронным управлением
Зажигание	катушка для каждой свечи
Число цилиндров	4
Количество клапанов	16
Материал ГБЦ	сплав алюминиевый
Материал блока цилиндров	чугун
Диаметр цилиндра	82 мм
Ход поршня	75,6 мм
Горючее	АИ-92/АИ-95
Нормативы экологии	EURO-5
Расход топлива	трасса – 5,3 л на 100 км
	смешанный цикл 6,6 л на 100 км
	город – 9 л на 100 км
Расход масла	максимум 0,1 л/1000 км
Ресурс мотора	заявленный 200000 км
	реальный 300000 км
Регулировка клапанов	гидрокомпенсаторы

Протечки и проблемы

Чем больше становится пробег Лада Ларгус, тем больше появляется проблем, как в принципе в любом авто. Чаще всего это связано с естественным износом двигателя, появляется жор масла. Хотя производитель допускает небольшой расход.

Если при осмотре мотора на предмет подтеков, они обнаруживаются, то устранить течь, а с ней и жор не составляет труда

А вот если следов утечки нет, то следует обратить внимание на следующие нюансы. На повышенный расход масла могут влиять езда на больших оборотах, а также частая работа двигателя на холостом ходу

К слову сказать, масложор на моторах 1.6 встречается достаточно редко. Но существует одна проблема, которая носить достаточно массовый характер, когда автовладельцы замечают масло в свечных колодцах. Если авто на гарантии, то просто едим к дилеру для устранения.

Если гарантии уже нет, то делаем следующее. Берем растворитель и тщательно протираем свечной колодец. Внутри самих колодцев можно обнаружить 2 небольшие канавки их нужно замазать герметиком.

Наносим герметик на палец и пытаемся втереть в канавки, остатки удаляем с помощью ветоши. Таким простым способом устраняется это подтекание.

Этапы замены смазывающей жидкости Лада Ларгус

Замена моторного масла на данной модели происходит как на большинстве автомобилей. Главное правило, это использовать смазывающую жидкость, рекомендованную производителем. Либо приобретаться аналоги, соответствующие предъявляемым допускам.

На автомобили Лада Ларгус, а также модификацию кросс, устанавливаются бензиновые двигатели объемом 1. 6 литра:

8 клапанов — K7M (ВАЗ-11189);
16 клапанов — K4M (ВАЗ-21129).

Процесс замены на этих моторах и модификациях будет одинаковым. Но мы оговоримся, что описанная инструкция выполняется на машине с ВАЗовским мотором 1.6л. 16 клапанов.

Порядок замены смазки

Замена смазочного материала происходит в определённой последовательности. Сколько смазки для этого подготовить, указано выше. В зависимости от того, какой двигатель (8 или 16 клапанов), подбирается соответствующая вязкость. Кроме того, необходимо приобрести новый масляный фильтр по каталогу Рено 7700274177 или 8200768913. Необходимо также иметь в наличии следующие материалы:

ёмкость для слива отработанного вещества;
набор ключей, съёмник для снятия фильтра;
ветошь и щётку;
четырехгранник на 8.

Далее выполняются следующие действия:

Автомобиль загоняется на эстакаду или смотровую яму (двигатель прогрет).
Снимается защита картера двигателя, для этого используются гаечные ключи.
Поддон картера очищается от грязи и прочих отложений.
Поднимается капот и открывается пробка, через которую потом будет заливаться смазочный материал.
Четырёхгранником ослабляется (на пару оборотов) пробка сливного отверстия.
Подставляется ёмкость, и полностью откручивается пробка, отработанная смазка сливается.
Требуется проверить состояние уплотнительной прокладки, которая вместе с пробкой закрывает сливную горловину. Если оно неудовлетворительное, потребуется её замена.
Через какое-то время, после того как отработанный материал полностью прекратил течь, пробка горловины закручивается обратно.
Производится замена фильтра – выкручивается с помощью съёмника отработанная деталь. Резиновое уплотнение нового фильтра смазывается маслом, после чего он закручивается на своё место.
Через заливную горловину заливается новая рабочая жидкость. В идеале должно войти около 4,8 литра, но не больше. Периодически желательно проверять уровень щупом. После этого горловина закрывается пробкой.
Запускается мотор и работает, чтобы разогнать смазку по системе. При старте должна погаснуть лампа аварийного давления масла в моторе. После прогрева требуется ещё раз проверить уровень смазочного состава щупом. Он должен быть посередине между минимумом и максимумом.

Лада Ларгус готова к дальнейшим поездкам. Можно посмотреть процедуру замены масла на видео – для лучшего восприятия.

Универсалы семейства Ларгус завод ВАЗ выпускает с 2011 года. В арсенале данной для нас модели постоянно было два мотора – 8-ми и 16-клапанный. Требования, предъявляемые к качеству ГСМ, во 2-м случае будут очень серьезными.

А при выбирании пригодного масла обычно допускают ошибку. Масло для Лады Ларгус на 16 клапанный движок проще выбирать так: берём то, что льют на заводе. Но есть и остальные варианты, которые рассмотрены в тексте.

5 л. – из канистры и в мотор. Лишь так (пример на видео).

Крышка головки цилиндров. замена прокладки (уплотнения) крышки гбц
