Замена и ремонт клапана ВАЗ 2123 (фото и видео)

Практика и жизнь

Когда в 2008 году автоТАЗ перешел на гидрики нового образца, все радовались как на утреннике в детском саду. Но прошли определенные пробеги и двигатели «затарахтели». Об этом я более подробно рассказывал во второй части. Но если бы это были только звуки)). На фото гидрик из двигателя, который по выражению хозяина машины, «что-то стал постукивать». Случай далеко не единичный. Такая картина возможна только на гидриках, которые могут подклинивать.

Для удаления гидриков старого образца никаких изысков не требовалось. Все прекрасно подходило от старой доброй классики. А вот с новым образцом пришлось немножко помудрить. Изначально я сделал набор резьбовых втулок, которые вкручивались в гбц. Но был один недостаток конструкции – приходилось подпиливать гбц и немножко разгибать пластины. В общем не комильфо. Окончательный вариант родился, когда я нашел случайно не проданный на металлолом цех ЧПУ.

Приступаем к замене клапанов

Замена гидрокомпенсаторов для новичков является очень сложным процессом. Можно назвать такой процесс импортным словом рестайлинг, ведь мы изменим состояние нашей машинки, и она почувствует себя совершенно по-новому. Сомневаетесь, что получится, отгоните автомобиль на СТО, и дело в шляпе. Но вот более экономным и настойчивым автолюбителям, возможно, захочется попробовать свои силы, да и навык сможете приобрести, и с железом познакомитесь поближе. Вот теперь самое время сбегать за новым комплектом клапанов. Да, и прокладку новую придется прикупить. Купили? Начинаем замену.

Действуем строго в том порядке, который описан ниже:

1. Снимаем крышку гидрокомпенсаторов и откладываем ее в сторонку.
2. Фиксируем проволокой цепь на звездочке распредвала и аккуратно ее снимаем.
3. Отвинчиваем крепление постели коленчатого вала и снимаем ее.
4. Демонтируем рокеры и раскладываем в том порядке, как они стояли.
5. Снимаем и радикально выбрасываем в ведро гидрокомпенсаторы.
6. Очищаем хорошенько и смазываем моторным маслом места, куда установим новые агрегаты.
7. Вкручиваем гидрокомпесаторы с усилием очень плотно.
8. Собираем все снятое ранее в обратном порядке.
9. Понадобится отвертка с широким жалом, чтобы осадить новые запчасти на свои положенные места.
10. Ставить крышку на место пока не будем.

Регулировка клапанов нивы, процесс

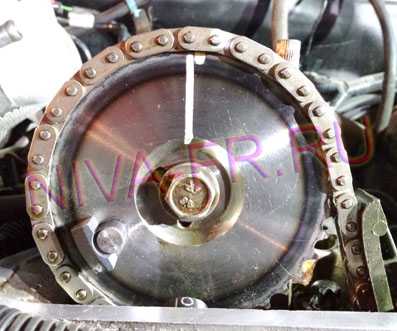

нулевое положение и смещенная метка

Задача первая – всё выставить по меткам. Эту процедуру я описывать не буду. Скажу только одно, что, если это вы сделать не смогли или не представляете, что это такое, дальше лезть точно не надо. Не расстраивайтесь если метка на шестерне распредвала, не попадет по центру. Так бывает только в книжках и руководствах автоТАЗа. Или ползуба вперед или ползуба назад. Метка в метку, это скорее исключение из правил. На фото очень четко видно, что на шестерне есть четкая вертикальная черта и точка, которая соответствует метке на шестерне, с другой стороны. Будьте внимательны с меткой на распредвалу. Это маленька точечка, с обратной стороны шестерни в районе зубьев. Когда все стоит по меткам, будем называть это положение НУЛЕВЫМ. Регулировка клапанов. Данная операция может быть полной, а может быть упрощенной. Все зависит от распредвала, который вы поставили. Почему почти во всех статьях я рекомендую начать с распредвала 21213? Потому что его просто и быстро можно отрегулировать в два приема. Итак, все стоит по меткам, в нулевом положении. Регулируем 8, 7, 6, 4 клапан. Рабочий инструмент, рожковые ключи на 17 и 13мм. Проворачиваем храповым ключом по часовой стрелке коленвал один раз, до совпадения метки на шкиве коленвала. То есть делаем полный оборот, на 360 градусов

На метку распреда не обращаем внимание, она будет вертикально внизу. Регулируем 1, 2, 3, 5 клапана

Вуаля, процесс закончен. Данная регулировка возможна только на полнобазных валах. Полная регулировка. Захотелось нам поставить вал Эстонец, вал неполнобазный, и простая регулировка здесь не катит. Выставляем грм в нулевое положение и делаем на шестерне распреда вертикальную черту (я работаю масляным маркером). Регулируем 8 и 6 клапан. Проворачиваем двигатель за коленвал таким образом, чтобы наша черточка указывала на «три часа», это первое положение. Регулируем клапана 7 и 4. Проворачиваем далее, черточка на «шесть часов». Регулируем 1 и 3 клапан. И наконец, крутим еще разик, черточка на «9 часов», 5 и 2 клапан. Процесс закончен.

Конструкция гидрокомпенсаторов на Нива Шевроле

Вблизи.

Как вы знаете, на стандартных или проще говоря «классических» моторах ВАЗ в механизме газораспределения монтировались рокера, а зазоры клапанов регулировались специальными винтами.

Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.

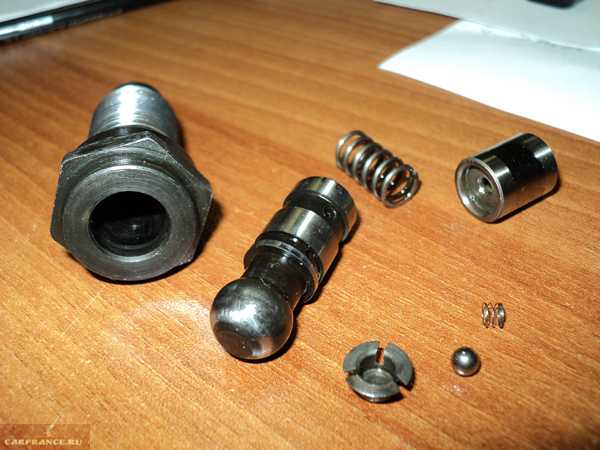

Разобранный гидрокомпенсатор.

Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:

• Корпуса гидрокомпенсатора.
• Возвратной пружины.
• Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем.

Почему начинают стучать клапана?

Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:

• Недостаточное давление масла системы.
• Масляные каналы в двигателе загрязнены, а от этого происходит интенсивное загрязнение всей смазочной системы.
• Уровень смазки в системе недостаточный.
• Посадочное место под гидрокомпенсатор изношено.
• Изношены детали и составные части гидрокомпенсаторов.

Решить эту проблему можно после того, как будет заменено масло и масляный фильтр. А когда клапана стучат при «горячем» моторе, обычной заменой масла уже не обойтись, придётся снимать «голову», распределительный вал и прочищать каналы. Если эта процедура не принесёт никаких результатов, придётся менять гидравлические компенсаторы.

Обратите внимание, что клапанный стук, происходящий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:

• Наличие износа на кулачках распределительного вала.
• Поверхности рокеров будут иметь сильный износ
• Износ стержня клапана.

Что выбрать, гидрокомпенсаторы или регулировочные болты?

Устанавливаемые с завода гидрокомпенсаторы не всегда отличаются повышенным качеством, ведь стучать они могут почти сразу, как автомобиль сошёл с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неполадки является недостаточное усилие, с которым затянут болт на заводе, а это – 2–2,2 кгс. Однако если эти детали уже неработоспособны, то приходится выбирать на, что их заменить, благо варианты есть.

Если ставить вопрос о том, что выбрать, то руководствоваться придётся в первую очередь ценой. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы проводить регулировку клапанов через каждые 10-15 тысяч километров пробега, то вам будет предпочтительней второй вариант, потому как проблем с ними получается меньше, а провести ремонт и обслуживание дешевле.

Так выглядит комплект новых запчастей.

Замена гидрокомпенсаторов на болты, основные вопросы

• Зачем? Фото заклинившего гидрика я привел выше, но для меня основной целью перехода с гидриков на болты является дальнейшая работа с двигателем. Повышать мощность двигателя работая с гидриками фактически невозможно. Можно сделать детский тюнинг, поставить средненький распредвал и все — тупик. Я угробил кучу времени на доработанные гбц и эксперименты с гидриками и смог с снять двигателей не более 40-50% того, что можно снять с двигателя на болтах.
• Отключать или нет датчик детонации? По интернету ходит устойчивое мнение, в основном поддерживаемое диагностами от сохи, о том, что с переходом на болты нужно программно отключить ДД. Свое мнение на эту тему я уже высказывал много раз. Это просто отсутствие практики и мастерства. Отрегулировать зазоры можно так, что ошибки по ДД не будет, а вот его отключение — это верх глупости. Датчик детонации – это язык в нашем собственном организме, который дает команду мозгам, можно это есть или нет. Если вы залили плохой бензин, он по уровню детонации в цилиндрах, сообщает об этом мозгам и те откатывают зажигание. Залили хороший, снова пошло опережение зажигания и появилась тяга. Как работают данные двигатели с отключенными ДД, я видел, уж лучше просто вернуться на карбюратор.
• Произведена замена гидрокомпенсаторов на болты. Какой поставить распредвал после удаления гидриков? Можно ли оставить старый? Распределительным валам будет посвящена отдельная статья, сейчас только вкратце. Распредвал 21214 оставлять нельзя. У кулачков под болты и под гидрики, совершенно разный профиль, и они НЕ ВЗАИМОЗАМЕНЯЕМЫ. Есть несколько вариантов. Простой и проверенный вариант – распредвал 21213. Самый бюджетный вариант. Двигатель на данном валу будет иметь характеристики лучшие чем на валу для гидриков 21214. Его регулировка осуществляется в два приема. Вал имеет стабильный холостой ход. И прощает промахи при установке меток. Но и ждать от него чуда тоже не приходится. Обычно после удаления гидриков, я предпочитаю поставить вал Эстонец. Но требования по его установке уже более жесткие.

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Установка

Удалив гидрики, тщательным образом удалите из колодцев остатки масла и кокса. Чем-нибудь приличным обезжирьте внутреннюю резьбу (бензин, ацетон, уайтспирит). Смонтируйте в гбц ввертыши (момент затяжки около 7-8 кг.). Убедительная просьба. Технологии не стоят на месте. Воспользуйтесь при данной операции фиксатором резьбы средней прочности. В прайсе присутствует продукт, которым сам пользуюсь при сборке, производитель Febi (Германия). Нет ничего противнее, момента, когда вы начнете операцию — «регулировка клапанов нивы», и вдруг увидите, что у вас вместе с контргайкой, вращается ввертыш. Скажу по секрету, все придется разбирать и собирать по новой)). После данной операции рекомендую сделать небольшой перерыв, как раз на обед времени хватит, чтобы полимеризовался фиксатор резьбы. После этого можно монтировать все остальное. Не забудьте про несколько капелек моторного масла или монтажной пасты на рабочую поверхность рокера и шарик солдатика.

Порядок регулировки клапанов

Можете посмотреть видео, для того, чтобы наглядно увидеть как выполняется регулировка клапанов Шевроле Нива.

Все автолюбители, проводящие регулировку самостоятельно, делятся на две категории. Первые с пониманием выполняют все работы. Они осознают, почему именно на том или ином клапане в данный момент происходит диагностика зазора. Вторые отлично справляются с задачей, выучив схему регулировки наизусть, даже не вникая в работу ДВС на разных тактах.

На подготовительном этапе снимается крышка клапанов, предварительно освободив к ней доступ. Сначала необходимо установить 4 цилиндр в верхнюю мертвую точку, соответствующую концу такта сжатия. Для этого коленчатый вал вращают по часовой стрелке до совмещения метки на звездочке с отливом на корпусе распредвала.

При таком положении ГРМ выставляются зазоры в 8-м и 6-м клапанах.

Регулировка клапанов производится ключом на 13, но сначала нужно ослабить контргайку ключом на 17.

Здесь потребуется сноровка, так как при затяжке контргайки зазор немного уменьшается. Провернув коленвал на пол-оборота, производится проверка и последующая регулировка зазоров на 4 и 7 клапане. После следующего проворачивания на 180 градусов регулируются 1 и 3 клапан и финальное положение ГРМ, отличающееся от предыдущего поворотом коленвала на 540 градусов, предназначено для регулировки 2 и 5 клапана.

Прежде чем проводить обратную сборку, следует еще раз проверить зазоры

Важно помнить, что одному обороту распредвала соответствует два оборота коленвала

Несколько слов для экономных автолюбителей

Чаще всего гидрокомпенсаторы не выходят полностью из строя, а сильно загрязняются, вследствие чего просто не в состоянии выполнять возложенную на них задачу правильно. Либо ломается только один, как уже отмечалось выше. Если у вас есть время и желание, можно попробовать достать обратно из ведра гидрокомпенсаторы, которые мы туда ранее выкинули, и провести восстановительные работы.

Для этого нужно разобрать агрегаты и все тщательно промыть. После этого собрать все в обратном порядке. Иногда бывают ситуации, когда к хорошим результатам приводит дополнительная замена регулировочных болтов, которые со временем тоже выходят из строя. Как поступать – решать только вам. Главное, чтобы машинка снова завелась и порадовала вас равномерным гулом устойчиво работающего двигателя.

Почему меняют гидрокомпенсаторы на болты на Шевроле Нива

Заменив регулировочные опоры в моторе Шевроле Нива гидрокомпенсаторами, инженеры надеялись снять все проблемы по регулировке тепловых зазоров клапанов и понизить уровень шума, на самом деле, получилось не так, как хотелось. Качество гидрокомпенсаторов настолько нестабильно, что из десятка деталей сносно и по параметрам может работать одна-две. Естественно, это сказывается на работе двигателя — постоянный стук под клапанной крышкой, мотор троит, постоянные провалы и затруднённый пуск.

Гидрокомпенсатор и регулировочный болт.

И это ещё полбеды. Неточно выполненный гидрокомпенсатор может закусить и он не даст клапану вовремя закрыться. Если дело происходит на больших оборотах, клапан неизбежно встречается с поршнем. Чем это грозит, понятно — как минимум погнутый клапан, а это потеря компрессии, пропуски воспламенения. Контроллер тут же видит неисправность и просто отключает форсунку, чтобы сберечь катализатор. Мотор троит, казалось бы, без видимой причины. Даже в тех двигателях, где в днище поршня есть проточки и встреча клапана с цилиндром теоретически невозможна, клапан не до конца закрывается, его кромки обгорают со временем и история с компрессией повторяется.

Пошаговый порядок замены гидрокомпенсаторов

Если всеми вышеназванными способами устранить стук гидрокомпенсаторов не представилось возможным, то необходимо произвести его замену, а как это сделать правильно, читайте ниже в нашей статье.

Устанавливаем автомобиль на ровную площадку, включаем ручной тормоз и нейтральную передачу.
Далее открываем капот и первым делом снимаем воздуховод.
Затем освобождаем клапанную крышку от всевозможных патрубков, откручивая от них хомуты.
Демонтируем восемь болтов с клапанной крышки.

Далее выставляем метку на распределительном вале, с меткой на задней части шестерни.
Болт звёздочки необходимо ослабить и снять натяжитель цепи.

Вышеназванный натяжитель можно сразу же «перезарядить» утопив его в плунжер и закрепив гайкой с колпачком.

Продолжая демонтаж, откручиваем все гайки, которые фиксируют распределительный вал, а затем снимаем его.

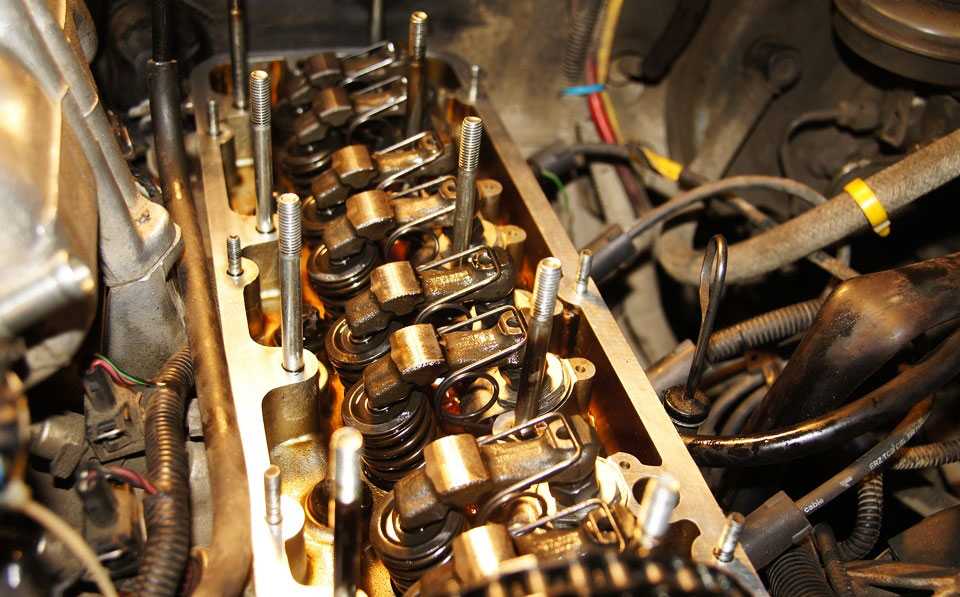

Затем вынимаем все 8 рокеров и демонтируем компенсаторы.

На их место устанавливаем новые детали, затягивая их с усилием в 2кгс, с помощью специального ключа, а при его отсутствии достаточно сильно, но не перетягивая и не оставляя их слишком ослабленными.
Продолжаем монтаж новой установкой рокеров на свои места.
Затем составляем метки и монтируем на своё место распределительный вал.
Когда он установлен, фиксируем его на месте, также ставим звёздочку и натяжитель цепи.

Перед тем как затянуть цепь, смотрим на совпадение всех меток ещё раз и фиксируем его окончательно гайкой для натяжки цепи.
Монтируем крышку клапанов на место, и подсоединяем все патрубки (обратите внимание на состояние патрубков и хомутов, потому как при сильной степени износа их лучше всего заменить – прим.).
Заводим двигатель и наблюдаем за результатом. Обратите внимание, что на первом запуске может иметься всё тот же стук, однако, как только они заполнятся маслом, он должен прекратится, и работа двигателя нормализоваться.. На этом работы по замене гидрокомпенсаторов можно считать выполненной

На этом работы по замене гидрокомпенсаторов можно считать выполненной.

Советы по замене гидрокомпенсаторов

Гидрокомпенсаторы на «Шниву» вблизи.

Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w30

Обратите внимание, что если масло заливается постоянно одинаковое и меняется вовремя, т. е

каждые 7–10 тысяч километров пробега, то факт засорения гидрокомпенсаторов существенно снижается.
Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензине, предварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение.

Почему многие при замене прокладки клапанной крышки на LADA (ВАЗ) 2123 обращаются в «Автосервис близко»?

Услуги по замене прокладки клапанной крышки в Москве наши автосервисы предоставляют много лет и уже давно успели доказать стабильно высокое качество обслуживания. Замену прокладки клапанной крышки многие автомобилисты доверяют именно нашим специалиста вследствие следующих особенностей наших станций технического обслуживания:

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить, когда стучат ГК. Нередко стук происходит только на «холодную», а в течение 30-45 секунд исчезает

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую», тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

• ухудшение состояния кулачков распредвала;
• износ поверхности рокеров;
• стирание торца стержня клапана.

Избавляемся от гидрокомпенсаторов своими руками

Работа по замене несложная и с ней справится любой автомобилист, который хоть раз в жизни регулировал клапана на классических ВАЗах. Процесс займёт не более часа, если все будет под руками и выполнять действия по такой методике:

1. Устанавливаем машину на ровную площадку, затягиваем ручник и ставим на нейтральную передачу.
2. Освобождаем крышку клапанного механизма от всех шлангов и патрубков, снимаем воздуховод.
3. Снимаем клапанную крышку, открутив восемь гаек.
4. Теперь внимательно выставляем мотор в положение ВМТ четвёртого цилиндра. Для этого совмещаем метки на приливе корпуса распредвала и шестерни.
5. Срываем болт фиксации шестерни.
6. Снимаем натяжитель цепи.
7. Демонтируем распредвал, открутив гайки его корпуса.
8. По порядку снимаем рокера, их 8 штук.
9. Выкручиваем гидрокомпенсаторы.
10. Тщательно очищаем от масла места установки втулок.
11. Укладываем 4 стопорные пластины и прижимаем их втулками.
12. Регулировочные болты вкручиваем во втулки, устанавливаем рокера и удерживающие пружины.
13. Устанавливаем новый распредвал, предварительно смазав его постели свежим маслом.
14. Прикручиваем шестерню привода вала и законтриваем болт крепления.
15. Устанавливаем натяжитель цепи.

Теперь можно приступать к регулировке клапанов по такой же схеме, как это делается на всех классических ВАЗах — при совмещении метки регулируют зазор с помощью щупа на 6 и 8 клапанах, проворачивают вал на 90 градусов, регулируют 7 и 4-й, ещё на 90 — 3 и 1-й, последних пол оборота — 2 и 5-й клапана.

Регулировку тепловых зазоров проводят согласно инструкции приведенной выше.

Взамен получили необходимость каждых 10-12 тысяч заниматься регулировкой теплового зазора клапанов, но такой обмен вполне оправдан. Удачной всем замены и ровной работы двигателя!

Признаки неисправности регулятора холостого хода на Нива Шевроле

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Главное предназначение регулятором холостого хода (РХХ) — изменение частоты вращения коленвала путем регулировки просвета и изменения количества проходящего воздуха. Он является составляющей двигателя и имеет большое значение для нормальной работы автомобиля в целом.

Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки. На прогретом до рабочей температуры двигателе контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала. Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.

Датчик холостого хода 21203 — 1148300 состоит из шагового электродвигателя, пружины и штока, заканчивающегося конусной иглой. С помощью двух нарезных винтов регулятор холостого хода ВАЗ прикреплен к корпусу дроссельного узла. Когда владелец машины поворачивает ключ в замке зажигания, шток выдвигается, упираясь в посадочное отверстие: датчик считывает шаги и клапан встает в первоначальное положение.



Замена гидрокомпенсаторов на болты Нива 21214

Российские внедорожники NIVA Chevrolet изначально выпускались с двумя вариантами двигателей: ВАЗ-2123 с показателями объема 1,7 л., Z18XE от автопрома с немецким качеством Opel, объём которого составляет 1,8 л. Если на автомобиле стоит модифицированный немецкий мотор, то сбоев от него не стоит ожидать. С российской сборкой дела обстоят сложнее, так как, по отзывам автовладельцев, со временем возникает стук, двигатель начинает работать с перебоями, что приводит к преждевременной замене гидрокомпенсаторов. Если слышится стучащий звук клапанов, опытные автомеханики рекомендуют вначале произвести замену моторного масла и масляного фильтра.

Лада 4×4 5D Теплоход › Бортжурнал › Замена гидрокомпенсаторов на регулирововчные болты

Вот пришла весна и появилась снова возможность ремонтировать автомобиль на свежем воздухе! Дачный сезон открыт! Правда пока дождик подмачивает всю картину немного!

Совсем недавно начал замечать за автомобилем одну особенность — после пробега в 50-100 км дико начинал или начинали молотить гидро-компенсаторы. Звук был очень не приятный, но при всем при этом по городу, коротких дистанциях все было замечательно, все работало в штатном режиме.

Начал изучение данного вопроса на местном форуме ниваводов и на просторах интернета, также сравнивал стоимость проводимых работ по замене на новые гидро-компенсаторы и замене на механическую систему регулирования тепловых зазоров распределительного вала и и получилась очень большая разница: 8 гидро-компенсаторов 2 400 рублей, комплект механики 320 рублей! Плюс мнение умных людей на форуме и выбор сделан — Механика!

Заодно пришлось менять тросик открывания капота — лопнул собака неделю назад! Кстати еле его открыл, замучался дергать его остатки плоскогубцами под панелью, но 20 минут и капот открыт!

Закупил все необходимое:1. Болты регулировочные — 8 шт.2. Пластина подкладная крепления пружины — 4 шт.3. Пружина крепления рокера — 8 шт.4. Прокладка крышки ГБЦ — 1 шт.5. Тросик капота — 1 шт.6. Щуп регулировочный широкий 0,15 мм (и заодно взял комплект у товарища щупов, так как 0,15 мм впуск и 0,20 мм выпуск)

Процесс работ начат.

1. Снимаем защиту двигателя и все пыльники. Нужен свободный доступ к коленчатому валу.2. Вынимаем запасное колесо и стараемся аккуратно освободить все пространство на крышкой ГБЦ от всех шлангов, тросиков и проводки.3. Откручиваем и складываем в одно место все элементы крепления крышки ГБЦ.4. Снимаем крышку ГБЦ.5. Выставляем верхнюю мертвую точку коленчатого вала. У 21213 двигателя это самая длинная отметка на передней крышке справа от шкива коленчатого вала, а на 21214 это маленькое отверстие (сделано сверлом) на шкиве коленчатого вала прямо под зубом. Также надо отметить важный момент, который я как человек ни разу до этого в двигатель не лазивший за один оборот распределительного вала происходит два оборота коленчатого вала.6. Когда все метки выставлены. Привязываем шестерню к цепи, на всякий случай, чтобы ничего не сбить в системе. Раскерниваем стопор болта крепления шестерни распределительного вала и снимаем шестерню вместе с цепью, но предварительно НЕОБХОДИМО запомнить положение шпонки рапределительного вала в пазе шестерни, так как отверстия ДВА!.7. Откручиваем пастель распределительного вала и снимаем его.8. Аккуратненько снимаем рокера и складываем их в пастель РВ, каждый рокер к своему кулачку (Совет от нашего Миханика!), чтобы ничего опять же не перепутать.9. Откручиваем гидро-компенсаторы (у меня ни один гидро-компенсатор не был закручен, их все я выкрутил руками). Старые гидро-компенсаторы я сложил в старую канистру с чистым маслом (вычитал где-то в интернете, что их нужно хранить в масле) и положил до лучших времен. Может потом соберусь их перебрать!10. Кладем пластины по одной на каждый цилиндр загнутой поверхностью вниз.11. Вкручиваем регулировочные болты. Корпус болтов затягиваем ключем. Остальные элементы оставляем пока в свободном состоянии.12. Раскладываем пружины крепления рокеров на простив каждого клапан.13 Одеваем и закрепляем пружиной каждый рокер

Важно поставить, как я писал выше, каждый рокер на свое место.14. Ставим на место постель с распределительным валом и на затягиваем гайки, но здесь следует производить затяжку строго регламентированным образом

Фото ниже.15. Возвращаем звездочку цепи на свое место, главное поставить шпонку РВ в нужный паз звездочки.16. Ставим на место звездочку с цепью на место. В моем случае имеется автоматический регулятор натяжения цепи и я нажав на храповик отверткой смог спокойно одеть звездочку на место. Хотя пишут и говорят бывает это сделать не просто.17. Затягиваем болт крепления звездочки РВ и закерниваем специальную пластину.18. Производим регулировку клапанов. Схема ниже.19. Меняем прокладку крышки ГБЦ предварительно очистив все сопрягаемые поверхности.19. Ставим крышку на место. Ставим на место все крепежные элементы и протягиваем их. Я старался сделать это аналогично логике затяжки пастели РВ.20. Возвращаем на место всю проводку, тросики и шланги.21. Тщательно все проверяем.22. Заводим автомобиль — Работает зараза!

Инструмент

щуп 0.15 мм

Есть два способа регулировки по типу инструмента. По щупам и по стрелочному индикатору. Для полупрофессионального использования подойдет первый вариант. В фиатовской методичке рекомендовались следующие зазоры, при температуре двигателя 20 градусов (то есть нормальной). Впускные клапана 0,15 мм. Выпускные чуть больше 0,17-0,20 мм. Мое личное мнение после 20 лет практики, следующее. Выставляемый зазор очень сильно зависит от производителя и материала клапана. Если это клапан среднего качества, то зазоры можно делать по методичке. Если и на впуске, и на выпуске клапана Kolbenschmidt, то можно по кругу делать 0,15. Теперь по щупам. Конечно все определяется словом опыт и первые два, три раза можно такое нарегулировать… «что ни в сказке сказать, ни пером описать». Поэтому я вспомнил одну замечательную вещь для слесарей, токарей и фрезеровщиков, которую сделали в СССР, для технического контроля. Называлось это калибр-пробка. То есть это калиброванный инструмент, с двумя «хвостами», один проходной, второй непроходной. По аналогии с этим чудом, я предлагаю два инструмента. Первый, это щуп для регулировки зазоров размером 0,15 мм и набор щупов, в котором есть щуп 0,2 мм. Теперь все «чудеса» регулировки сводятся к простой вещи. Один должен пролезать, другой уже не должен. Таким образом попадаем в нужное поле допуска.

набор щупов, «веер»
