Регулировка клапанов на ваз 2110 своими руками инструкция

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности).

Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

Бензонасос и его роль в топливной системе ВАЗ 2110

В «десятке» как и в других автомобилях, где установлены силовые установки для топлива, бензонасос служит элементом, который нагнетает топливо в схеме «топливный бак мотор». Он подает бензин к дозирующему компоненту, функцию которого, в зависимости от устройства топливного комплекса, играет либо карбюратор, либо форсунка в системе инжекторных двигателей.

В автомобилях разного типа подачи горючего используют, электрический бензонасос инжектор, либо механический насос топлива на карбюраторных модификациях. Соответственно, чтобы купить бензонасос, необходимо знать, какой тип бензиновых агрегатов установлен и эксплуатируется в автомобиле, требующем ремонта топливной системы.

Покупать бензонасосы ВАЗ 2110, цена которых по карману большинству наших автолюбителей, следует фабричного изготовления. Конечно, эта деталь на инжекторный двигатель конструктивно сложнее и стоит дороже, но пределы цен весьма разумны и допустимы в своих границах. Кроме того, бензонасос инжектор, цена на который выше аналога на карбюраторном двигателе, технологически сложнее и обладает рядом существенных преимуществ.

Тюнинг двигателя ВАЗ 2110 8 клапанов инжектор

Увеличить мощность двигателя ВАЗ 2110. Рассмотрим потенциал 2111 мотора 8V без замены ГБЦ на 16 клапанную. Двигатель 103 16V и его доработки упомянуты в отдельной статье.

Наиболее простой способ улучшить что то — заменить распредвал на ОКБ Динамика 108 или Нуждин 10.93, установить разрезную шестерню, настроить фазы. На выходе получим в районе 85 л.с. при минимуме затрат и чуть более активный моторчик. Дадим мотору дышать свободно, ставим ресивер, дроссельную заслонку 54 мм и выхлоп паук 4-2-1 получаем уже под 90-95 л.с и динамику на уровне Приоры. К этому добавляем доработку ГБЦ и впускного коллектора, легкие клапаны, фрезеровку ГБЦ, мощность подскочит до 100 и более л.с.

Для дальнейшего наращивания мощности рекомендуется увеличить объем двигателя 2111 до 1,6 л, путем увеличения хода до 74,8 мм.

При использовании клапанов увеличенного диаметра, облегченных тарелок клапанов, настройки программы автомобиль покажет 110 и более л.с., но в такой конфигурации нужно уже подбирать злые валы с широкой фазой и большим подъемом. Получим отличный спортивный двигатель на ваз 2110 с мощностью 120-130 л.с. и больше.

Порядок операций

На заметку! Для обеспечения безопасности мастера нужно снизить давление в системе охлаждения. Для этого нужно частично отлить жидкость. Еще необходимо отключить аккумулятор.

Полная замена охлаждающей жидкости при данном виде ремонта не требуется, если ее ресурс не выработан. Машину лучше установить на эстакаду или смотровую яму. Далее работы выполняются в такой последовательности:

Отключаем аккумулятор снятием минусовой клеммы.
Сначала открывается крышка расширительного бочка, под цилиндры ставится емкость, объемом не менее 5 литров. В нее сливается ОЖ, после слития крышку нужно установить обратно.
Затем нужно снять кожух, для этого следует открутить крепежные болты.
Теперь нужно зафиксировать коленвал в мертвой верхней точке 1-ого цилиндра. Для этого включается передача и проворачивается болт крепления шкива. Правильное положение определяется таким образом: метка на кожухе ГРМ совпадает с меткой шестерни вала.
Чтобы статично зафиксировать коленвал, нужно всунуть отвертку между его зубьями.
Теперь нужно ослабить натяжение ремня ГРМ, для этого следует немного открутить гайку, удерживающую ролик. Делается это специальным ключом, направление движения – против часовой стрелки.
После этой операции можно снять ролик и ремень.
Теперь можно полностью снять кожух. Для этого откручиваются пять крепежных болтов.
Теперь водяной насос доступен. Его нужно поддеть отверткой и снять. Посадочное место следует очистить.
Теперь непосредственно выполняется замена помпы ВАЗ 2110 8 клапанов инжектор. Но предварительно следует взять новый прокладочный элемент, обмазать его с двух сторон автогерметиком, и установить на помпу.
Помпа устанавливается на место.
Последующие работы выполняются в порядке обратном вышеописанным. Целесообразно вместе с заменой помпы ВАЗ 2110 8 поменять ролик и ремень ГРМ. Так вы сможете точно рассчитывать срок службы этих элементов.
Установив на место ремень, нужно проверить его натяжение. Для этого возьмите пальцами одно из его полей и разверните в горизонтальной плоскости. Если вы не сможете вывернуть ремень более, чем на 90 градусов, натяжение – нормальное.
После завершения работ следует залить старую или новую охлаждающую жидкость до нужного уровня.

Внимание! После завершения работ нужно снова протестировать работоспособность помпы. Снова запускается мотор, нагревается до рабочей температуры, и рукой в перчатке пережимается патрубок

Если для сдавливания требуются усилия и пальцы чувствуют движения жидкости — все сделано правильно

Только после положительных результатов тестирования работы помпы можно отправляться в дорогу на автомобиле. Порядок замены помпы ВАЗ 2110 8 клапанов смотрите на этом видео.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

Отключите питание аккумуляторной батареи.
Открутите крышку насоса для подачи топлива.
Снимите разъемы с бензонасоса.
Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
Открутите оба шланга, через которые подается топливо.
Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
Снимите уплотнительное кольцо.
Извлеките бензонасос вместе с поплавком.
Снимите уплотнитель, который выполнен из резины.
Поставьте на место новый бензонасос.
Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

Признаки выхода из строя прокладки ГБЦ ВАЗ 2110

Не существует конкретных гарантийных сроков использования прокладки ГБЦ. На её долговечность влияют такие факторы как: степень эксплуатации двигателя, его модель, стиль вождения авто и другие причины. Однако имеются несколько симптомов, по которым можно определить, что прокладка вышла из строя:

на стыке соединения блока и головки выступают потёки моторного масла или охлаждающей жидкости;
с помощью масляного щупа обнаруживаются инородные светлые примеси или пенообразная эмульсия, которая возникает когда через соединение с ГБЦ проникает антифриз;
меняется цвет выхлопа на синевато-белый, что свидетельствует о попадании воды в камеру сгорания блока цилиндров;
наличие масляных пятен в бачке охлаждающей жидкости;
повышается температура двигателя, по причине прорыва раскалённых газов в систему охлаждения, которые в момент нагревают охлаждающую жидкость.

Советы по замене прокладки ГБЦ

Снятие и установка прокладки ГБЦ осуществляется при выставленном в ВМТ коленвале. Также необходимо проследить, чтобы оба клапана 1-го цилиндра были закрыты.

После выкручивания болтов крепления из блока цилиндров их рекомендуется заменить новыми, так как при многократном использовании болты вытягиваются, происходит «усталость металла» и болт, под действием сил натяжения, разрывается. Осуществлять замену болтов нужно, если их длина превысила 135,5 мм.

Нужно помнить, что менять прокладку ГБЦ нужно после каждого снятия головки двигателя, даже если это и не обусловлено её негодностью.

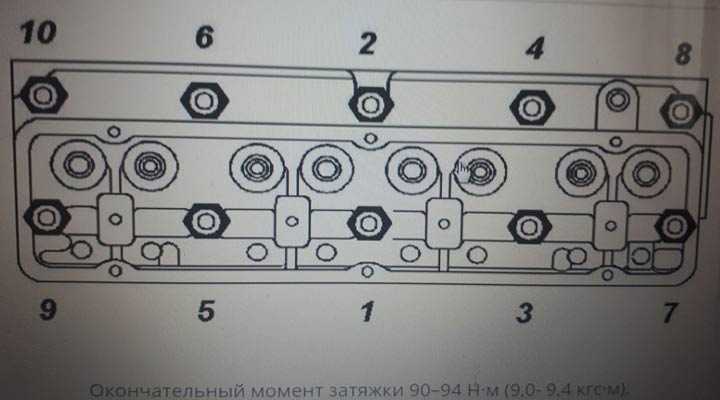

Затяжку болтов необходимо выполнять в два этапа с последовательностью, указанной на фото 16. Первый этап затяжки делается с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий — это окончательная доводка болтов на 90°.

Процедура замены прокладки ГБЦ ВАЗ 2110 на 16-клапанном двигателе в целом схожа на то, как поменять прокладка на 8-клапанном моторе, но имеет несколько нюансов:

Обязательно происходит демонтаж ресивера.
При снятии шкивов ремня ГРМ метка выставляется на двух шкивах и снимается два шкива.
Снимается топливная рампа.
Порядок и моменты затяжек осуществляются согласно требованиям для 16-клапанного движка.

Как самостоятельно провести ремонт

Обладая некоторыми авто слесарными навыками, любой владелец отечественной машины способен провести ее ремонт своими руками без особых проблем, достаточно следовать нижеприведенной инструкции, внимательно изучив каждый этап работы, условно разделяемые на подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинается с отключения бортового электропитания машины, для чего с аккумуляторной батареи снимаются клеммы и необходимо слить в заранее подготовленную емкость старое моторное масло через сервисную пробку и охлаждающую жидкость из картера двигателя, делается это через отсоединения от блока цилиндров самого нижнего патрубка радиатора, единственная предосторожность — это проведение процедуры на остывшем моторе, иначе можно получить ожог рук!

Демонтаж

ГБЦ начинают со снятия всего навесного оборудования: патрубков системы охлаждения, вакуумной системы, впускного и выпускного коллекторов, приводных ремней генератора и ГРМ, предварительно демонтировав его кожух , в результате чего получается свободный доступ к креплению самой головки блока цилиндров и картера двигателя. Далее откручиваются болты клапанной крышки и ГБЦ, после чего она аккуратно снимается и кладется на рабочий верстак, на этом этап демонтажа закончен.

Ремонт

Начинается с откручивания крепежа распредвала, далее вынимаются толкатели клапанов и с помощью рассухаривателя, проводим разбор их пружинного механизма и с обратной стороны ГБЦ их вынимаем. Следующим шагом винтовым съемником снимаем старые направляющие и вместо них впрессовываем новые до характерного щелчка, который издают их стопорные кольца. Берем новый клапан, наносим на его рабочую поверхность шлифовочную пасту и начинаем дрелью шлифовать его зеркало до полной притирки.

Эту операцию проделываем со всеми восьми, после всего хорошо промываем детали и ГБЦ в чистящем растворе, и собираем газораспределительный механизм обратно.

Монтаж

Начинаем с тщательной зачистки картера блока цилиндров от следов старых прокладок и герметиков, на специальные пазы наносим новую, далее аккуратно устанавливаем на направляющие собранную ГБЦ, затягиваем ее крепеж до требуемого момента 90-94 Нм динамометрическим ключом как показано на фото 6, проводим регулировку клапанов газораспределения.

Монтируем крышку клапанов, ремень ГРМ и все ранее снятое навесное оборудование двигателя. Заливаем моторное масло, меняем масляный фильтр, заполняем жидкостью систему охлаждения, проверяем на отсутствие утечки и заводим мотор, слушая внимательно на отсутствие в нем посторонних металлических стуков.

Опасности при ремонте клапанов

Прежде чем приступать к работе, необходимо освежить теоретические знания относительно устройства газораспределительного механизма, вспомнить, что собой представляет клапан ВАЗ и пр. Если же устройство автомобиля для вас — «темный лес», то лучше не рисковать и поручить выполнение работ специалистам, т. к. ремонт и замена клапанов являются очень серьезными и ответственными операциями.

Можно, конечно, найти массу дополнительной информации в интернете. Но чтобы ее систематизировать, все равно нужны минимальные теоретические знания. В противном случае будет очень сложно понять, чем отличаются клапан рециркуляции и двухходовой клапан от впускного клапана ВАЗ. Конечно, надежная работа системы воздушной рециркуляции ВАЗ 2110 тоже очень важна.

Но она не идет ни в какое сравнение с работой клапанного механизма или системой холостого хода ВАЗ 2110. Нарушения в регулировке клапанов ВАЗ 2110 могут привести к весьма печальным последствиям. Повышенный шум при работе двигателя — самое незначительное из них. Большие зазоры в клапанном механизме приводят к потере мощности двигателя

Чем дольше вы не будете обращать внимание на эту проблему, тем хуже будет «тянуть» мотор

В неправильно отрегулированном газораспределительном механизме также будет интенсивно изнашиваться распределительный вал и сами клапаны ВАЗ. Очень часто, особенно при эксплуатации автомобиля на газе, происходит прогорание тарелки клапана.

Регулируем своими руками

Для регулировки клапанов ВАЗ 2110 необходимо иметь на рабочем месте:

рожковый или накидной ключ на 10 мм;
отвертки (крестовые и шлицевые);
набор специальных щупов для контроля зазора;
приспособление для утопления и фиксирования толкателей;
длинные плоскогубцы (длинногубцы);
пинцет;
шило;
регулировочные шайбы (набор).

Все операции, связанные с регулировкой клапанов ВАЗ, необходимо проводить на холодном двигателе, т. к. вследствие нагревания деталей зазоры между ними будут менять свои параметры. В идеале зазор на впускном клапане должен быть 0,2 мм, на выпускном — 0,35 мм.

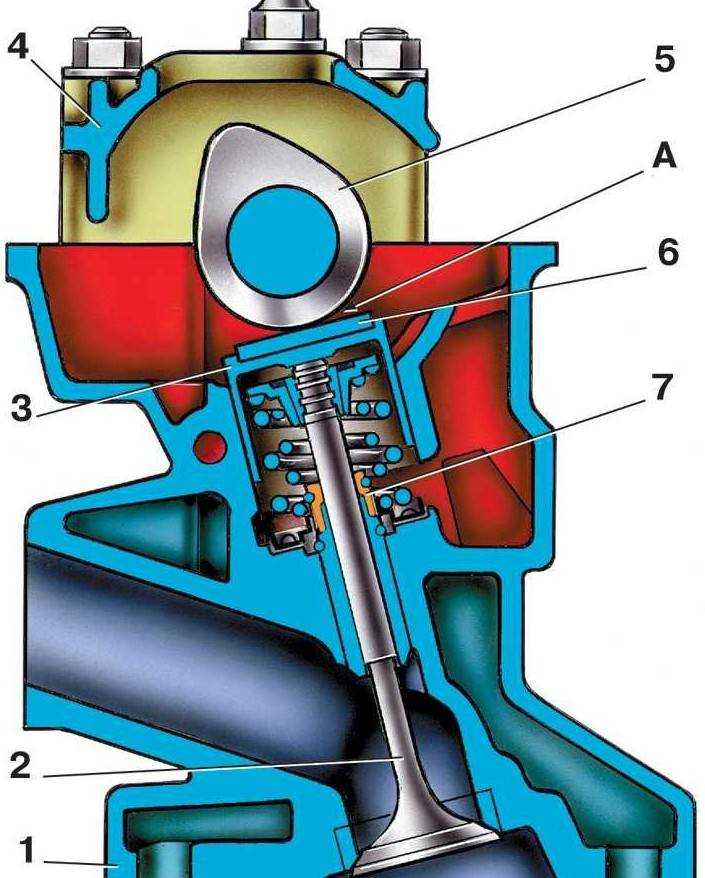

Механизм привода клапанов: 1 – головка цилиндра; 2 – клапан; 3 – толкатель; 4 – поверхность корпуса подшипника данного вала; 5 – вал для распределения; 6 – шайба для регулирования подачи топлива; 7 – маслоотражающий колпачок; А — зазор между регулировочной шайбой и кулачком механизма.

Допустимое отклонение зазора — в пределах 0,05 мм. Регулировать можно только двигатели с 8 клапанами. Если слышен подозрительный стук в 16-клапанном двигателе, то «болезнь» лечится заменой гидрокомпенсатора. Опытные мастера рекомендуют выполнять регулировочные работы в следующем порядке.

Отсоединить наконечник троса дросселя от кронштейна, находящегося на клапанной крышке и снять сам кронштейн.
Отсоединить шланги вентиляции картера от клапанной крышки. Для этого предварительно нужно ослабить хомуты крепления шлангов.
Демонтировать клапанную крышку вместе с прокладкой, отвернув сначала гайки крепления (ключ на 10 мм).
Снять переднюю крышку, защищающую ремень привода ГРМ.
Провернуть коленчатый вал двигателя до совпадения меток на шкиве ГРМ и крышке.
Провернуть коленвал таким образом, чтобы шкив распредвала провернулся на 2,5-3 зуба (40-50°).
Проверить с помощью набора щупов зазоры на 1-м и 3-м кулачках распредвала.
Если величина зазора отличается от стандартного, начать регулировку. Для этого закрепить на шпильках рейку для регулировки клапанов ВАЗ.
Утопить с помощью приспособления толкатель, надавив на рычаг, и установить фиксатор.
Поднять рычаг вверх.
С помощью пинцета и шила извлечь регулировочную шайбу.
Подобрать регулировочную шайбу необходимой толщины, установить ее и убрать фиксатор.
Убедиться в том, что зазор соответствует требуемому размеру.
Проверить зазор на оставшихся кулачках. Для этого провернуть коленвал от исходного положения на 220-230° (5-й и 2-й кулачки); 400-410° (8-й и 6-й); 580-590° (4-й и 7-й).

Запчасти и инструменты для проведения работы

Перед началом работы по замене клапанов на Ваз 2110, приобретаются качественные новые детали, наименования и оригинальные артикулы которых, выглядят следующим образом:

Набор прокладок: клапанной крышки (арт.2108-1003270/77) и ГБЦ (арт. 21083-1003020), впускного и выпускного коллекторов (комплект арт.21083-1008081), приемной трубы отработанных газов (арт.2103-1203020-04), а так же сальник (арт.2108-1005034) и маслоотражательных колец (арт.2108-1007026-86) (так называемый ремкомплект ГБЦ)
Новые клапана системы впуска топливной смеси 4 шт. (арт.21083-1007010)
Новые клапана системы выпуска отработанных газов 4 шт. (арт.2108-1007012)
Направляющие втулки клапанов 8 шт. (арт.2108-1007032-87)
Охлаждающая жидкость двигателя
Новые болты крепления ГБЦ к блоку цилиндров (арт.2108-1003271Н/О)
Ремень ГРМ (арт.2108-1006040-86) и приводной ремень генератора (арт. 1000012562)
Моторное масло и масляный фильтр

Ремонт по замене пришедших в негодность деталей, производят с помощью стандартного набора инструментов, которые обычно продаются комплектом, а именно:

набор рожково-накидных ключей маркировкой от 8 до 21 мм;
набор торцевых внутренних шестигранных ключей;
набор накидных головок диаметром от 8 до 24 мм;
рассухариватель клапанов;
винтовой съемник направляющих клапанов;
динамометрический ключ (понадобится для правильной затяжки болтов крепления распредвала, ГБЦ и шестеренки распределительного вала);
набор отверток;
электродрель;
специализированная притирочная паста двух видов (для грубой притирки клапанов к их рабочей поверхности камеры сгорания и для чистовой шлифовки);
перчатки для защиты рук от возможных повреждений.

Наличие инструмента, деталей и крытого помещения, позволит выполнить работы по устранению неполадок самостоятельно, так как цена замены 8 клапанов на Ваз 2110 в не сертифицированных сервисах осенью 2018 года варьируется от 30 до 45 тысяч рублей. На сертифицированной СТО официальных дилеров такие за работы обойдутся более 50 тысяч, что сильно ударит по финансовому положению владельца машины.

Что делать если гнет клапана

Многие владельцы ВАЗов сталкивались с проблемой погнутых клапанов на своих автомобилях. Хотя те, кто с этим лично не встречался, но слышал от знакомых или друзей, также интересуются, из-за чего происходит подобная неприятность и не случится ли это с их «движком». Так на каком же двигателе ВАЗ 2110 гнет клапана? Клапана гнёт на 16-ти клапанном двигателе, что обусловлено его конструкцией.

Важно!Исключением являются двигатели с объёмом 1.6 л на 16 клапанов, в которых были сделаны выемки в поршнях. Происходит это из-за обрыва ремня газораспределительной системы

Впоследствии загибается «тарелка» или ножка впускного/выпускного клапанов. От подобной проблемы застрахованы моторы, в поршнях которых есть выемки, специально созданные на случай обрыва ремня

Происходит это из-за обрыва ремня газораспределительной системы. Впоследствии загибается «тарелка» или ножка впускного/выпускного клапанов. От подобной проблемы застрахованы моторы, в поршнях которых есть выемки, специально созданные на случай обрыва ремня.

Чтобы не случалось подобных инцидентов, нужно чаще осматривать ремень на предмет износа. Если ремень износился, то менять нужно не только его, но и ролик натяжителя, ведь достаточно часто, из-за неисправного ролика, ремень изнашивается в разы быстрее.

К чему может привести неправильная регулировка клапанов

Немного выше мы уже рассмотрели поэтапный процесс регулировки клапанов своими руками. Но что же произойдет, если все же вы сделаете это неправильно? Неправильный порядок регулировки клапанов ВАЗ 2110 может привести к следующим последствиям:

нарушению тепловых зазоров клапанов;
износу подшипников распределительного вала;
снижению упругости и поломке пружин клапанов;
зависанию клапанов;
износу и удлинению ремня привода распределительного вала;
износу зубчатого шкива привода распределительного вала;
износу маслоотражающих колпачков, стержней клапанов, направляющих втулок;
нагару на клапанах.

Это происходит, чаще всего, из-за выработки установленного ресурса двигателя и, в результате, износа конструктивных элементов, а также из-за нарушения правил использования мотора, в том числе: использования загрязнённого масла, применения бензина с высоким содержанием смол на стержнях клапана и продолжительная работа мотора на предельных оборотах. Самая серьёзная неисправность данного механизма (газораспределительного) – зависание клапанов, что может привести к серьёзным поломкам мотора. Это может происходить из-за ослабления или поломки пружин клапанов.

Мы рассмотрели «движки» ВАЗ на 8 и 16 клапанов. Также выяснили преимущества инжектора над карбюратором, привели некоторые рекомендации касательно регулировки (замены) клапанов, как на восьми клапанных версиях мотора, так и на 16-ти клапанных. Мы узнали, почему стучат клапана ВАЗ 2110, причины быстрого износа клапанов и установили примерную периодичность проверки.

В заключении хотелось бы сказать следующее: «Берегите свою машину и не забывайте вовремя заглядывать под капот. Любая поломка на начальной стадии решается малыми растратами».

В данном случаи рассматривается лишь регулировка клапанов на ВАЗ 2110 с 8-ми клапанным двигателем, поскольку на 16-ти клапанном не производится, так как на них установлены гидрокомпенсаторы. Таким образом если вы владелец десятки с шестнадцати клапанным движком, то при появлении характерного стука нужно лишь заменить «гидрики», а вот если на вашем ВАЗ 2110-12 установлен восьмиклапанник, то необходимо регулировать тепловые зазоры клапанов. Данная процедура, при наличии нужных инструментов, под силу сделать и своими руками. Мы же Вам поможем в этом деле пошаговой инструкцией с фотографиями. Самостоятельная регулировка клапанов на ВАЗ 2110 выгладит так:

Предварительно снять клапанную крышку;
Установить спец приспособление для регулировки (можно обойтись и без него используя 2 мощные отвертки с плоским жалом);
Установить первый цилиндр у ВМТ. Для этого нужно выставить метки на коленвале и распредвале (на 8-ми кл двиг.; на 16-ти клапанном).
Провернуть коленвал еще на 40-50°( соответствует 2,5-3 зубьям шкива распредвала).
Отмечаем свои метки для дальнейшей регулировки. Считаем зубья и ставим метки после 11-того, затем после 10, 5 и снова после 11-того зуба.
Берем нужный набор шайб (толщина 3-4.5 мм с шагом 0.05 мм), пинцет и щуп, поочередно измеряем зазоры и устанавливаем регулировочные шайбы необходимой толщины. Узнаем требуемую толщину шайбы по формуле: Н = В+(А–С), где А – замеренный зазор, В – толщина старой регулировочной шайбы, С – номинальный зазор, Н – получена по расчёт у толщина новой шайбы под толкатель.
В указанной ниже таблице, можно увидеть последовательность, в которой нужно поворачивать коленчатый вал на пол-оборота и регулировать зазоры клапанов на 8-ми клапанном двигателе ВАЗ 2110. Кстати устанавливать новую шайбу в толкатель необходимо маркировкой вниз.
None Проделываем такую процедуру на всех клапанах после чего собираем все в обратной последовательности, заводим авто и наблюдаем ощутимую разница работы двигателя после регулировки клапанов.

При достаточно большом пробеге вашей ВАЗ 2110-2112 приходится иногда регулировать клапана, чтобы избежать зажатых или наоборот — стучавших клапанов. Конечно, это касается только 8-клапанных двигателей, так как на 16-клапанных установлены гидрокомпенсаторы, которые исключают какие-либо регулировки тепловых зазоров.

Если вы решили отрегулировать тепловые зазоры между кулачками распредвала и толкателями клапанов своими руками, то вам понадобится как минимум следующий инструмент:

рейка для регулировки клапанов ВАЗ 2110 (модель для 2108) с упором
пинцет или длинногубцы
отвертка тонкая плоская
головка на 10 мм и вороток
набор щупов от 0,05 до 1 мм

Так как данная процедура достаточно емкая в плане изложения информации, то я решил сделать подробный видео отчет по проделанной работе и выложить все в этой статье. Ознакомиться с ним можно ниже.

Подготовка к демонтажу клапанов

Делать замену будем на этом двигателе (21120)

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

Под люком бензонасоса находится разъём (фото 1 и 2). Отключите его, чтобы бензонасос перестал качать;
Заведите двигатель – пусть он заглохнет;
Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 (фото 3). Затем ключом «на 10» откручивают винт (фото 4).

Все действия иллюстрирует одно фото.

Понизили давление, почти сняли фильтр

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

От АКБ отключают клемму «минус»;
Снимают провода со свечей, затем отключают их от катушек;
Модуль зажигания тоже надо снять (фото 2), а ещё удаляют шланг вентиляции картера (фото 3);
Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ (фото 3). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
Надо будет снять ресивер (фото 4). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Подготовка к демонтажу крышки ГБЦ

Вот так

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» (фото 1).

Убираем всё лишнее в приводе ГРМ

Механизм ГРМ снят!

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку (фото 3).

Чтобы снять вал, выполняют действия:

Удаляют крышку ГБЦ;
Откручивают 20 болтов (фото 1);
Двумя ключами «на 15» откручивают гайку на верхней штанге (фото 2). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
Демонтируют корпус подшипников (фото 4);
Теперь оба распредвала можно вынуть (фото 5).

Смысл сказанного ясен по фото.

Привод ГРМ разобран

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 (фото 1), также удаляем хомут 1.

Рампу надо временно удалить

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» (фото 2). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате (фото 1), чтобы отодвинуть его в сторону.

Термостат не должен мешать

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

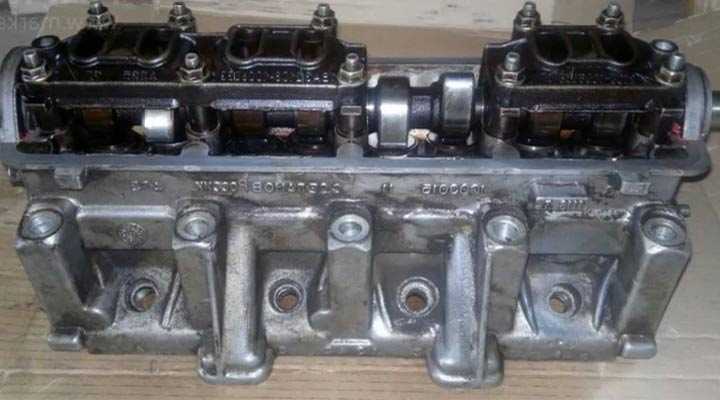

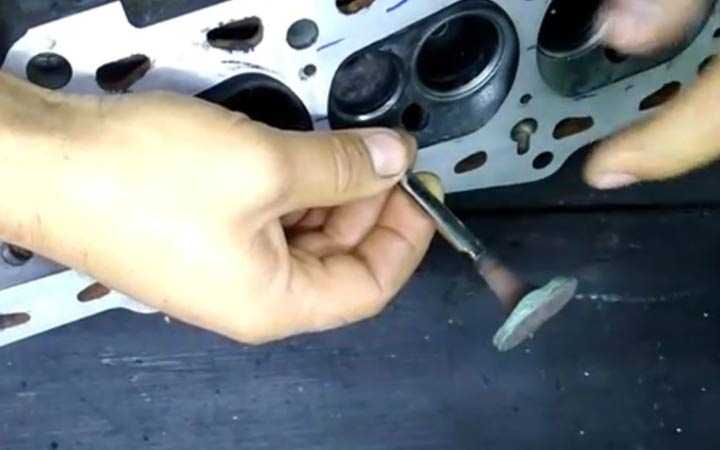

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

Рекомендуемая последовательность (отворачивание)

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Диагностика неисправностей

Основные симптомы неисправности топливного насоса ВАЗ 2110, перебои работы двигателя при различных режимах работы, отсутствие давления в топливной системе, потеря динамики разгона, повышенный расход топлива, либо полный отказ при попытке пуска двигателя.

Первым делом необходимо проверить работоспособность насоса. При включении зажигания, под задним сидением должно быть слышно легкое жужжание насоса в течении нескольких секунд.

Если двигатель работает, необходимо проверить давление подачи топлива, с помощью манометра, давление подачи топлива в инжектор должно быть 3.5 – 4 атмосферы. Если звука работы бензонасоса не слышно, при наличии электрического тестера можно проверить приходит ли питание на насос.

Для этого необходимо снять заднее сидение ВАЗ 2110, декоративную крышку, и клемму с корпуса топливного насоса, включить ключ на прокрутку стартера, если на тестер питание не поступает, необходимо проверить реле, предохранитель или трассировку проводки на предмет разрыва! Если питание поступает, необходимо заменить топливный насос.

Исправность реле можно проверить путем замены его на рабочее из монтажного блока предохранителей, например реле дальнего света фар. При замене нового реле, необходимо обращать внимание на производителя и рекомендации специалиста по запасным частям в магазине, на стоимости реле лучше не экономить.
