Ремонт и замена клапана на ваз (lada) 2108/2109

Признаки неисправности

Так как данные колпачки установлены внутри мотора, то оценить их исправность визуально невозможно. Однако есть ряд признаков, которые могут указывать на их плохое состояние.

1. Двигатель начинает потреблять масло. Есть моторы, для которых нормой становится потребление 100 грамм на тысячу километров. Если вы доливаете литр масла каждую неделю – определенно, ваш мотор потребляет смазывающее вещество.

2. Расход масла будет обязательно сопровождаться дымом сизого цвета из выхлопной трубы. Увидеть это на холостых оборотах нельзя, однако если дать двигателю хорошую нагрузку, то такое явление можно будет заметить и в зеркало заднего вида.

Набиваем сальники клапанов

Но сначала надо снять старые сальники клапанов, на Жигулях их надо снимать осторожно и неком случае нельзя пытаться их сбить ударом, отколется место куда набивается сальник, возьмите плоскогубцы зажмите ими сальник клапана и постарайтесь прокрутить если сразу не пошел перехватитесь и снова пробуйте прокрутить так перехватывайтесь плоскогубцами и сальник клапана ослабнет прокрутится и выйдет. Также снимайте сальники клапанов с Уаза и Газа

А теперь будем набивать сальники клапанов на Жигули, вставьте клапан и оденьте на него сальник клапана до направляющей втулки, возьмите трубку с внутренним диаметром 13мм и аккуратно легким молотком легкими ударами набейте сальник клапана только не перестарайтесь, а то порвете сальник. Если такой трубки нет можно более большую трубку немного сплющить до размера, а меньшую распилить немного вдоль и развести до размера. Также можно сначала с сальника клапанов снять пружинку чтобы случайно ее не повредить а потом одеть на сальник.

На УАЗ и Газ набивайте также как и на Жигули но трубка должна быть с внутренним диаметром 16мм.

Очень важно правильно определить притерся клапан или нет.

Поработала за вас дрель при притирке клапана, теперь надо точно узнать притерся клапан или нет. Вытаскивайте клапан и протирайте тряпкой начисто, притертое место будет иметь серый матовый цвет а не притертое будет либо блестеть если клапан новый или отличаться от серого, а проще смотрите чтобы цвет клапана по кругу был одинаков и если есть оттенки цвета лучше пусть еще дрель поработает. Обычно клапан притирается сразу если он не кривой.

Фото. Плохо притертое седло клапана.

А вот седло клапана не всегда быстро притирается это зависит от того как глубоко оно прогорело, также протирайте начисто седло клапана и внимательно просмотрите цвет притираемой области если есть разные оттенки цвета, опять начинайте притирать, дрель железная пусть работает. Запомните, если плохо притрете клапан, то через некоторое время он опять прогорит, поэтому лучше лишний раз потереть клапан, чем через какое-то время он прогорит.

Еще совет, пусть у вас прогорел только один клапан, не поленитесь, притрите все клапана.

Фото. Переходник для притирки клапанов ВАЗ 08-09

Как забить направляющую втулку клапана в головку

Для начала надо выбрать втулку клапана, прежде чем ее забить, в магазинах большой выбор втулок клапанов, спросишь продавца направляющие втулки заводские, естественно ответит да (ему надо продать и лапшу вешать продавцы умеют). А вам потом головная боль, втулку забили а клапан не лезет, но для этого у моториста есть специальный рейбер которого у вас нет. Объясню как отличить качественную клапанную втулку от левых (подпольных) возьмите с собой клапан и при покупке втулок клапанов попробуйте одеть ее на клапан, заводская втулка оденется легко и свободно будит двигаться по клапану и наружная стенка втулки будет полирована до блеска, а место на которое набивается сальник клапана будет матового цвета. Левая втулка клапана не налезет на клапан или оденется но туго и цвет ее будет полностью матовым. Втулка клапана должна легко одеваться на клапан, так как когда ее забивают в головку она слегка обжимается и клапан входит как надо.

Прежде чем забивать втулку клапанов в головку, оденьте на нее стопорное кольцо его снимите со старой втулки, смажьте маслом отверстие в головке клапанов куда будите забивать втулку, втулка забивается сверху в низ до стопорного кольца (не перестарайтесь. ).

Жигулевские втулки клапанов надо забивать осторожно не бейте по месту куда набивается сальник клапана это место очень хрупкое найдите трубку с внутренним диаметром 12 и максимум 13мм, ставьте ее на втулку чтобы место куда набивается сальник был внутри трубки и также кувалдочкой аккуратно забейте в головку. Втулки клапанов на головку Уаза или Газа забивайте так, на край по которому будите бить положите кусок олова или нетолстый кусочек дерева наставьте болт или кругляк которым выбивали и также кувалдочкой забивайте в головку

Если вдруг случайно слегка подомнете краюшек отверстия втулки его можно выровнять сверлом или надфилем

Втулки клапанов на головку Уаза или Газа забивайте так, на край по которому будите бить положите кусок олова или нетолстый кусочек дерева наставьте болт или кругляк которым выбивали и также кувалдочкой забивайте в головку. Если вдруг случайно слегка подомнете краюшек отверстия втулки его можно выровнять сверлом или надфилем.

Признаки неисправности клапанов

Кроме установленного пробега, после которого тепловые зазоры регулировать положено по правилам, существует ряд причин, по которым механизм выходит из строя раньше.

Обнаружить такую проблему помогут такие сигналы, как:

• мотор на холостом ходу работает неустойчиво, а холостой ход не регулируется;
• динамика ухудшается, снижается мощность;
• при нажатии педаль газа «проваливается»;
• характерные звуки «хлопков» в карбюраторе.

Самым точным указанием на увеличение тепловых зазоров, будет тарахтение, стук под крышкой на холостом ходу. Оно непрерывно и достаточно громкое.

При уменьшении зазора стук отсутствует, а двигатель перегревается, падает мощность. Тяжёлый разгон, «стрельба» в глушитель, всё это указывает на необходимость проведения внеплановой регулировки.

Если дело дошло до прогорания клапана, мотор выдаст отчётливый тройной звук, на любом режиме. Мощность и топливные затраты также возрастут.

Важно также отличать проблему клапанами от других неисправностей, дающих о себе знать схожим образом. Варианты:

Варианты:

давление в цилиндрах падает, но не из-за уменьшения зазора или прогара клапана, а по причине изношенности поршневых колец;

свечи, провода – неполадки в этой системе тоже надо исключить заранее, тем более, что при регулировке всё равно придётся вывинчивать свечи, для удобства;

в инжекторном двигателе топливо подают форсунки, которые могут быть неисправны, систему, отвечающую за подачу топлива проверить нужно заранее.

Исключение (или подтверждение) наличия этих поломок проводят так:

• На холостом ходу двигателя от свечи отсоединяют защитный колпак. Реакция двигателя покажет, причина в свечах/проводке, или в клапанах, даже конкретно, какой цилиндр пострадал. После операции работа мотора утратила стабильность, ухудшилась – проблема не в цилиндре, клапана целы. Изменений в работе нет – проблемный цилиндр обнаружен.
• Если характер поломки всё равно сомнителен, провести проверку проводки, катушки, а на предположительно неисправный цилиндр устанавливают новую, рабочую свечу. Теперь запуск точно покажет, в зажигании дело или нет.

После исключения проблемы с системой зажигания, если работа двигателя по-прежнему нестабильна, проверяют поршневую группу.

• Замерив компрессию, в цилиндр добавляют немного моторного масла. Если при повторном замере показатель не меняется – имеем прогар клапана, показатель возрос – проблема в кольцах.
• Ещё один признак – при наличии проблем именно с клапанами, на свечах не будет масла, гари, дым при работе из сапуна тоже идти не должен. Все перечисленные признаки указывают на поломку в поршневой группе.

После ремонта ГБЦ надо проводить внеочередную настройку. Также чаще обычного требуют регуляции клапана авто, переведенных на газ, так как у них механизм подвергается постоянным перегрузкам. Частые ударные нагрузки, неаккуратное вождение вредят и газораспределительной системе, приводя к необходимости проведения регулировки раньше срока.

Как заменить прогоревший клапан?

Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню.

Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит). Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т.д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково.

Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче.

Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые.

Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его.

Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе), большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки), или износ самого штока клапана (истирание штока клапана).

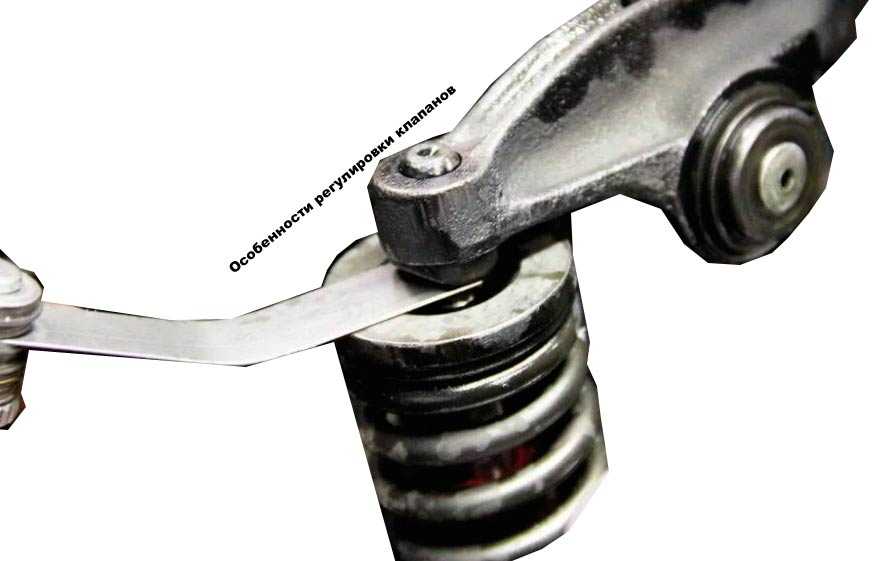

Особенности регулировки клапанов

Для ВАЗ 2109 в конструкцию двигателя были внесены некоторые изменения после 2011 года. Цепной привод ГРМ был надёжным, но излишне шумным, натяжение цепи требовало частой настройки. У ременного привода распредвала проблемой стал недостаточный ресурс.

Вопрос решили, верхнюю часть поршня доработали, добавили углубления-сёдла под головки. В результате применения новых материалов (металлокерамика), зазоры изменили, поршни стали легче. Однако, изнашиваются по-прежнему, регулировать клапана необходимо через каждые 30 000 км.

Так что, регулируя клапаны на ВАЗ 2109, надо учитывать это различие двигателей разных лет выпуска

На современных важно при установке цилиндрового блока с максимальной педантичностью, точностью, выставлять распредвал с коленвалом, они не должны прокручиваться раздельно. Кроме того, тепловые зазоры у «облегченной», современной модели, несколько больше

Важно! Новому авто регулировка понадобится после 3 000 км пробега. До следующей машина пройдёт 15 000 км, только потом данную операцию проводят после пробега 30 000 км

Такая схема связана со скоростью притирки и амортизации заводских деталей механизма.

При вращении, распредвал кулачками надавливает на шайбы в торцах клапанного стержня. Усилие передаётся на шляпки, которые должны быть герметично притёрты к сёдлам. При нормальной работе клапан полностью закрывается, не допуская перерасхода топлива, но поддерживая нужную мощность.

Со временем первоначальный КПД падает, за счёт истирания, разрушения, в том числе, под действием теплового расширения, металлического стержня клапана и проседания сёдел. Кулачки изнашиваются. Зазоры увеличиваются.

Из-за утраты герметичности соединения между шляпкой и седлом, затруднено как наполнение топливом цилиндра, так и выход отработанных газов. Слишком малый зазор тоже проблема, поскольку неспособность толкателя полностью закрыть цилиндр, даёт падение давления, клапан, в итоге, прогорает.

Если пренебречь порядком проведения технических работ, ремонт будет не дешёв, сгорят клапана, просядут сёдла. Восстановление функций двигателя в таком случае не гарантировано. Кроме того, при не отрегулированных тепловых зазорах тяга падает, а расход топлива растёт.

Как быстрей притереть седло клапана?

Иногда автолюбитель ремонтируя свою машину сталкивается с проблемой притирки клапана. Это проявляется в том что седло клапана выработалось не равномерно притираешь клапан а седло клапана притерлось не полностью. Приходится долго мучится притирая седло тем самым стирается и сам клапан. Можно воспользоваться шарошкой если она есть, но скорей всего нет, но шарошкой тоже можно испортить седло клапана если есть хоть маленький люфт в направляющей втулки. Поэтому не мастеру сильно не советую увлекаться шарошкой. Но есть хороший способ более быстрого выравнивания седла клапана. Если есть старый рабочий клапан, то проточите на нем пазы как показано на фото ниже, мажьте на него притирочный порошок и притирайте седло клапана. После того как притрете седло, притрите основной клапан.

Фото. Клапан для быстрой притирки седла клапана.

Подготовительные работы

Перед началом работ по регулировке клапанов на Девятке своими руками необходимо приготовить все необходимые инструменты. При этом не получится обойтись без:

• набора гаечных ключей, отвёртки и пинцета;
• измерительного щупа;
• регулировочных шайб;
• специального приспособления для регулировки клапанов;
• прокладки крышки клапанов или герметика.

Подготовительные работы перед регулировкой клапанов.

Автомобиль необходимо установить на ручной тормоз. Для возможности проворачивать коленвал вывесить с помощью домкрата одно из передних колёс и включить передачу (4-ю, 3-ю, но лучше всего 5-ю).

1. Отсоединить от крышки клапанов все патрубки. Демонтировать корпус воздухоочистителя, отсоединить от карбюратора тросики приводов заслонок. Для облегчения проворачивания коленвала выкрутить свечи.
2. Отвернуть 2 гайки, демонтировать крышку и очистить верхнюю часть ГБЦ от остатков масла.
3. Снять переднюю крышку ремня ГРМ.
4. Выставить поршень 1-го цилиндра в ВМТ такта сжатия. Для этого нужно провернуть вывешенное колесо, совмещая метку на шкиве распредвала с меткой на задней крышке плоскозубого ремня.

Контроль правильности установки поршня в нужное положение осуществляется через смотровое окошко картера сцепления.

Приступим к замене прогоревшего клапана

Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей), для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит.

Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую.
