Замена направляющих втулок клапанов ваз 2108, ваз 2109, ваз 21099

Как поменять седло клапана: фото- видео инструкция

Клапаны вместе с сёдлами подвержены большим термическим нагрузкам, вследствие чего на них появляются дефекты, такие как трещины, пригары, раковины вследствие перегрева, либо в двигатель попадают посторонние предметы, которые повредят седло.

Если головка перегревалась, то может возникнуть несоосность седла и направляющей клапана, что приводит к негерметичности. Износ седла также идёт неравномерно, а по оси кулачка, из-за чего седло приобретает овальность. Все эти изъяны необходимо править с использованием фрез, шарошек или зенкеров, а потом притирать клапана; на специализированном оборудовании поправить седло можно в один заход без последующей притирки.

Узнайте о всех способах притирки клапанов.

Если старое седло невозможно поправить, то его нужно заменить на новое, а потом уже обработать и нарезать на нём фаску под новый клапан. Процесс замены можно условно разделить на несколько частей: извлечение седла клапана, подготовка заготовки для нового седла, установка новой детали и завершающая обработка с подгонкой фаски под новый клапан. Разберём всё по порядку.

Процесс замены клапанов

Комплект клапанов

Перед тем, как приступить непосредственно к процессу замены клапанов, стоит отметить, что автомобилист должен владеть конструктивными знаниями и умениями по ремонту главного силового агрегата.

Необходимый инструмент

Итак, прежде чем, что-то делать необходимо, собрать некоторый инструментарий. Что же потребуется автомобилисту: новые впускные и выпускные клапана, направляющие втулки, седла клапанов, маслосъёмные колпачки, набор ключей и головок, отвертки, приспособление для рассухаривания клапанов, съёмник сальников клапанов, время и руки растущие с того места.

Алгоритм

Итак, когда все собрали, можно приступить непосредственно к пошаговому процессу замены:

Снимаем «клемму-минус» с АКБ.
Демонтируем кожух ГРМ.
Снимаем ремень газораспределительного механизма.
Демонтируем шестерню распределительного вала.
Теперь, снимаем клапанную крышку.
Проводим демонтаж головки блока цилиндров. Откручиваем крепящие гайки постели распредвала.
Снимаем крышку распредвала.
Демонтируем толкатели.
Снимаем распределительный вал.
Демонтируем сальники клапанов.
Проводим рассухаривание.
Снимаем тарелки и пружины с клапанов.
Теперь, когда клапана свободны, их можно извлечь из посадочных мест.
Далее, следует подготовительный процесс по установке. В него войдут операции: а) замена направляющих втулок. Как показывает практика, лучше всего устанавливать бронзовые направляющие. б) Замена сёдел клапанов. Обычно, они изношенные и требуют замены. в) Притирка клапана к седлу.

г) Шарошка седла.
Теперь, когда все готово, можно установить новые клапана.
Остальная сборка проводиться в обратном порядке.

Выбор запасных частей

К выбору клапанов стоит отнестись серьёзно, поскольку от качества изделия будет зависеть нормальная работоспособность главного силового агрегата. Как известно, существуют клапана впускные и выпускные, и они имеют разные каталожные номера, поэтому рассматривать их необходимо по отдельности.

Оригинал

2108-1007010 – оригинальный каталожный номер впускного клапана. Средняя стоимость изделия составляет 350 рублей за 1 штуку.

Комплект впускных клапанов

2108-1007012 – оригинальный каталожный номер выпускного клапана. Цена за 1 клапан – 500 рублей.

Комплект выпускных клапанов ВАЗ

Аналоги

Кроме оригинальных деталей, на автомобильном рынке запасных частей можно приобрести достаточно много альтернативных вариантов клапанов, как впускных, так и выпускных. Итак, рассмотрим, какие производители, и по какой ценовой политике предлагают запасные части. Рассматривать каждый вид клапана будем по отдельности.

Впускные клапана

AMP PLAD005-S-0-D – крупный и проверенный польский производитель запасных частей к автомобильным двигателям. Стоимость клапанов составляет 250 рублей за штуку.

Freccia R4387/SNT – итальянский производитель клапанов. Средняя стоимость изделия составляет 300 рублей.

Master-sport 08IN-SET/4/-MS – отечественный известный производитель. Стоимость одного клапана составляет 550 рублей.

Выпускные клапана

В отличие от впускных, аналогов выпускных клапанов больше, поскольку они более востребованы на автомобильном рынке запасных частей. Итак, рассмотрим, что предлагают разные производители:

Kolbenschmidt 17092 – немецкий производитель запасных частей. Стоимость клапана составляет 200 рублей.
Osvat 0504 – клапана итальянского производства, по 300 рублей за штуку.
AMP PLAD004-A-0-D – польские клапана, которые можно приобрести за 300 рублей/штуку.
Master-sport 08EX-SET/4/-MS – отечественный альтернативный производитель. Цена клапана составляет 550 рублей.
Ae V91180 – еще один итальянский производитель, который предлагает запасные части по 650 рублей.

Замена седел клапанов своими руками – разбираем специфику работы

Такая операция выполняется двумя способами. Первый – грубый, но самый простой и быстрый. Осуществляется довольно примитивно: на изношенное кольцо седла приваривается старый клапан, а затем кольцо просто выбивается молотком из своего штатного места в головке блока цилиндров, она, кстати, может быть повреждена, что очень нежелательно. Дальше происходит процесс запрессовки нового. Мягкий способ гораздо сложнее, тем не менее, он выполним в вашем гараже без вмешательства дорогого оборудования. Седло в этом методе аккуратно вытачивается на станке. После этого посадочное место вычищается и также обтачивается.

Надёжная запрессовка происходит при охлаждении нового седла и нагреве головки блока цилиндров, только после такой работы можно будет гарантированно надёжно использовать механизм. Вся трудность метода заключается в нагреве и охлаждении, предварительно нужно будет продумать, как вы это будете делать. Если седло не изношено донельзя, его можно подкорректировать. При использовании шарошки для ремонта применяются, в основном, несколько фрез с разными углами. На оправку надевается первая грубая насадка, после чего круговыми движениями делается подготовка седла или прирезка, таким же образом могут использоваться и зенковки для прирезки седел клапанов.

Дальше приступаем к притирке, она осуществляется с помощью специального приспособления, предназначенного для этого, на конце которого есть конус. На фаску седла наносится абразивный порошок или паста. Притирка проводится до тех пор, пока трение не будет издавать минимальный звук и скрежет. Остатки пасты или порошка тщательно убираются. Качество работы можно оценить, перевернув головку и залив в неё керосин, если он не просачивается, значит, мы потрудились на славу.

Последовательность в работе при замене сальников клапанов

Открутите кастрюлю воздушного фильтра, отсоедините трос газа, снимите крышку клапанов, ниже на фото стрелками показано что откручивать.

Фото. Стрелками показано какие гайки надо открутить чтобы снять крышку клапанов

Открутите трамблер, но обязательно запомните как он стоял, тогда не придется настраивать зажигание если его поставите точно так как он стоял, он держится на трех гайках, одна гайка показана стрелкой на фото ниже, две других ниже, снимите его.

Фото. Откручиваем трамблер

На фото ниже, снята крышка клапанов, кожух ремня ГРМ и трамблер.

Фото. Двигатель без крышки клапанов и защитного кожуха ГРМ

Теперь можно снять ремень ГРМ, желательно перед этим выставить шестерню рапредвала на метку, открутить ее легко как показано на фото, вставьте торцовый ключ на гайку, он заблокирует шестерню от вращения.

Шестерню раскрутили, ослабьте натяжной ролик, снимите ремень ГРМ с шестерни, снимите шестерню с рапредвала, будьте внимательны на распредвале есть шпонка обычно она сидит очень плотно, но если шпона не полотно сидит, то может упасть и потеряться.

Фото. Откручивание шестерни распредвала

Снимайте корпус вспомогательных агрегатов, он держится на одном болте с шестигранной головкой, шестигранный ключ размером 5мм.

Фото. Откручивание внутреннего болта шестигранником

Открутите крышки корпуса распредвала, снимите рапредвал.

Фото. Распредвал без корпуса

Распредвал снят, выкрутите первую свечу, но не снимайте все стаканчики с клапанов, стаканчик снимайте только с того клапана который рассухариваете, после замены сальника, и постановки пружин на клапан сразу ставьте стаканчик на место.

Фото. Съемник клапанов

Чтобы снять пружины с первого клапана надо вставить отвертку в цилиндр под клапан через отверстие под свечу, для этого поршень должен стоять в верхней мертвой точке. Поршень слегка отведите ниже (это можно сделать так, отверткой цепляться за венец маховика через смотровое отверстие), вставьте отвертку под клапан подведите поршень верх чтобы он прижал отвертку к клапану, теперь можно снять пружины с клапана съемником клапанов.

Фото. Метка на маховике

В таком положении первый и четвертый поршни будут вверху, значит в описанной последовательности меняйте сальники на первом и четвертом цилиндре, далее проверните коленвал на пол оборота поднимутся второй и третий поршни, меняйте сальники на них.

Фото. Снятие пружин с клапана

Для снятия старого сальника есть специальный съемник, но он не обязателен, так как сальник можно снять плоскогубцами, зацепитесь плоскогубцами за сальник и постарайтесь прокрутить его, как сальник прокрутится, вытягивайте его.

Фото. Снятие старого сальника с клапана

Новый сальник оденьте на клапан, наставьте оправку, легкими ударами молотка набейте на место, признак что сальник сел на место, слегка изменится звук при ударе молотка по оправки

Фото. Одетый сальник на клапан

После того как все сальники заменены, надо все собрать в обратной последовательности, но здесь тоже не все просто надо учитывать некоторые мелочи.

Фото. Оправка для сальника

Оденьте сальник на распредвал, предварительно обмажьте его герметикам, поднимите первый поршень в верхнюю мертвую точку, распредвал вложите передними кулачками вверх как на фото ниже.

Фото. Установка распредвала в головку

Крышки рапредвала смажьте герметикам, как показано на фото ниже, закручивайте крышки на распредвал. Распредвал начинайте затягивать с центральных гаек, далее от них крест на крест.

Фото. Крышки корпуса распредвала

Корпус вспомогательных агрегатов тоже обмажьте герметикам как показано на фото ниже, закручивайте его на свое место. Будьте внимательны шток бензонасоса будет упираться в распредвал, после того как он упрется его вдавите отверткой после чего корпус встанет на место.

Фото. Нанесение герметика на корпус вспомогательных агрегатов

Открутите крышку с трамблера обмажьте его герметикам как на фото ниже, ставьте на свое место, чтобы трамблер попал в паз распредвала, прокручивайте его за бегунок, как трамблер попадет на свое место легко сядет, выставьте по намеченным меткам, затягивайте трамблер.

Фото. Нанесение герметика на корпус трамблера

Закрутите крышку трамблера на свое место. Остается поставить ремень ГРМ и поставить крышку клапанов на свое место.

Фото. Установка трамблера

Лишний герметик легко удалить тряпкой, либо дождаться когда он высохнет тогда его можно отодрать отверткой или ножом.

Замена сальников клапанов ВАЗ 21083. Видео.

Горобинский С.В.

Как забить направляющую втулку клапана в головку

Для начала надо выбрать втулку клапана, прежде чем ее забить, в магазинах большой выбор втулок клапанов, спросишь продавца направляющие втулки заводские, естественно ответит да (ему надо продать и лапшу вешать продавцы умеют). А вам потом головная боль, втулку забили а клапан не лезет, но для этого у моториста есть специальный рейбер которого у вас нет. Объясню как отличить качественную клапанную втулку от левых (подпольных) возьмите с собой клапан и при покупке втулок клапанов попробуйте одеть ее на клапан, заводская втулка оденется легко и свободно будит двигаться по клапану и наружная стенка втулки будет полирована до блеска, а место на которое набивается сальник клапана будет матового цвета. Левая втулка клапана не налезет на клапан или оденется но туго и цвет ее будет полностью матовым. Втулка клапана должна легко одеваться на клапан, так как когда ее забивают в головку она слегка обжимается и клапан входит как надо.

Прежде чем забивать втулку клапанов в головку, оденьте на нее стопорное кольцо его снимите со старой втулки, смажьте маслом отверстие в головке клапанов куда будите забивать втулку, втулка забивается сверху в низ до стопорного кольца (не перестарайтесь. ).

Жигулевские втулки клапанов надо забивать осторожно не бейте по месту куда набивается сальник клапана это место очень хрупкое найдите трубку с внутренним диаметром 12 и максимум 13мм, ставьте ее на втулку чтобы место куда набивается сальник был внутри трубки и также кувалдочкой аккуратно забейте в головку. Втулки клапанов на головку Уаза или Газа забивайте так, на край по которому будите бить положите кусок олова или нетолстый кусочек дерева наставьте болт или кругляк которым выбивали и также кувалдочкой забивайте в головку

Если вдруг случайно слегка подомнете краюшек отверстия втулки его можно выровнять сверлом или надфилем

Втулки клапанов на головку Уаза или Газа забивайте так, на край по которому будите бить положите кусок олова или нетолстый кусочек дерева наставьте болт или кругляк которым выбивали и также кувалдочкой забивайте в головку. Если вдруг случайно слегка подомнете краюшек отверстия втулки его можно выровнять сверлом или надфилем.

Замена седел

Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.

Удаление старых посадочных элементов

Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.

Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.

После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.

Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.

Берется старый клапан, который предварительно приваривают к торцу трубы в обратной положении. При этом ножка клапана проводится в предназначенное для нее отверстие, труба вкручивается в резьбу, после чего элемент удаляют постукиваниями по ножке.

Монтаж новых седел

Перед началом процедуры монтажа новых седел, посадочные места под них очищают от загрязнений. После ГБЦ следует равномерно нагреть до температуры, превышающей 100˚С. При этом металл расширяется, позволяя запрессовать кольцо.

Монтируемую деталь охлаждают с помощью жидкого азота. При его отсутствии можно использовать сочетание льда и ацетона, что позволяет снизить температуру металла до -70˚С. Размеры деталей подбирают таким образом, чтобы разница между диаметром посадочного места и кольца составляла не более 0.05-0.09 мм на холодных деталях.

Седло клапана запрессовывается с помощью специальной оправки или отрезка трубы подходящего диаметра. Деталь должна входить на посадочное место с небольшим усилием

При этом важно, чтобы кольцо встало без перекоса

После запрессовки и остывания ГБЦ следует проверить, не болтается ли элемент на посадочном месте. Если зазор отсутствует, а замененный элемент плотно держится на своем месте, процедуру его замены можно считать оконченной. Далее требуется прирезка седел клапанов с использованием шарошек.

Запчасти и инструменты для проведения работы

Перед началом работы по замене клапанов на Ваз 2110, приобретаются качественные новые детали, наименования и оригинальные артикулы которых, выглядят следующим образом:

Набор прокладок: клапанной крышки (арт.2108-1003270/77) и ГБЦ (арт. 21083-1003020), впускного и выпускного коллекторов (комплект арт.21083-1008081), приемной трубы отработанных газов (арт.2103-1203020-04), а так же сальник (арт.2108-1005034) и маслоотражательных колец (арт.2108-1007026-86) (так называемый ремкомплект ГБЦ)
Новые клапана системы впуска топливной смеси 4 шт. (арт.21083-1007010)
Новые клапана системы выпуска отработанных газов 4 шт. (арт.2108-1007012)
Направляющие втулки клапанов 8 шт. (арт.2108-1007032-87)
Охлаждающая жидкость двигателя
Новые болты крепления ГБЦ к блоку цилиндров (арт.2108-1003271Н/О)
Ремень ГРМ (арт.2108-1006040-86) и приводной ремень генератора (арт. 1000012562)
Моторное масло и масляный фильтр

Ремонт по замене пришедших в негодность деталей, производят с помощью стандартного набора инструментов, которые обычно продаются комплектом, а именно:

набор рожково-накидных ключей маркировкой от 8 до 21 мм;
набор торцевых внутренних шестигранных ключей;
набор накидных головок диаметром от 8 до 24 мм;
рассухариватель клапанов;
винтовой съемник направляющих клапанов;
динамометрический ключ (понадобится для правильной затяжки болтов крепления распредвала, ГБЦ и шестеренки распределительного вала);
набор отверток;
электродрель;
специализированная притирочная паста двух видов (для грубой притирки клапанов к их рабочей поверхности камеры сгорания и для чистовой шлифовки);
перчатки для защиты рук от возможных повреждений.

Наличие инструмента, деталей и крытого помещения, позволит выполнить работы по устранению неполадок самостоятельно, так как цена замены 8 клапанов на Ваз 2110 в не сертифицированных сервисах осенью 2018 года варьируется от 30 до 45 тысяч рублей. На сертифицированной СТО официальных дилеров такие за работы обойдутся более 50 тысяч, что сильно ударит по финансовому положению владельца машины.

Признаки неисправности

Если клапана не были отрегулированы должным образом, при запуске двигателя появляется характерный цокот. Этот достаточно звонкий шум исходит из-под крышки блока. Особенно хорошо его слышно при увеличении оборотов.

Если зазор клапанов значительно больше положенного, звонкий цокот становится более отчетливым, шум появляется даже при небольших оборотах двигателя.

Регулировка

Чтобы выполнить регулировку зазора, необходимо использовать соответствующие регулировочные шайбы. Их устанавливают поверх толкателя клапанов.

Если грамотно подобрать регулировочную шайбу методом проб и ошибок, вы сможете вернуть оптимальные показатели зазора, тем самым восстановить нормальную работу двигателя.

Существуют определенные нормы относительно размеров зазоров в зависимости от клапана.

Тип клапана	Нормальный зазор	Допустимое отклонение
Впускной клапан	0,2 миллиметра	+0,05 миллиметра
Выпускной клапан	0,35 миллиметра	+0,05 миллиметра

Процесс регулировки

Выполнить самостоятельно регулировку зазоров не сложно. Просто следуйте предоставленной инструкции, а также опирайтесь на видео советы и наглядные демонстрации процесса.

Демонтируйте крышку блока и обработайте поверхности чистой ветошью. Нужно убрать следы моторного масла.
Поставьте на шпильки крепежа крышки устройство для утапливания клапанных толкателей. Это самый обычный рычаг с ручкой.
Установите поршень первого цилиндра в положении ВМТ — верхняя мертвая точка. Чтобы это сделать, демонтируйте крышку ремня привода распредвала и проверните коленвал по ходу его вращения. Метки на шестерне привода распредвала и задней крышке шестеренки должны совпасть. Если вынуть пару свечек зажигания, провернуть коленвал будет проще.
После совмещения меток коленвал проворачивается еще примерно на 50 градусов, не более. Так вы сможете отвернуть кулачку распредвала от толкателей клапанов.
Используя щуп, проверьте состояние зазоров на 1-3 клапанах и на 5. Если зазор отличается от нужного, методом замены регулировочных шайб верните нужные параметры.

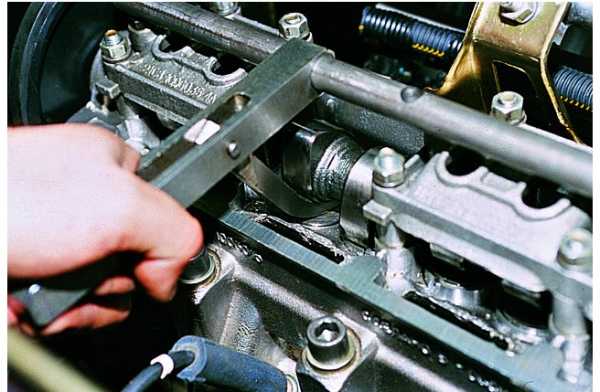

Чтобы отрегулировать зазоры, толкатели немного утапливаются, чтобы вы могли освободить регулировочные шайбы. Утапливаются толкатели методом отжима рычага. Не отпускайте его и зафиксируйте в нужном положении. Обязательно фиксатор ставится таким образом, чтобы он оказался между краем толкателя и распредвалом.

Фиксация толкателя

Подденьте регулировочную шайбу с толкателя, поддев ее плоской отверткой. На обратной стороне шайб обычно наносится отметка с размером. Если нет, придется замерить вручную. Запишите где-нибудь, какая толщина используемой шайбы, и ориентируясь по размерам, выберите новую шайбу.
Новые регулировочные шайбы обязательно устанавливаются цифрами вниз. Утопив устройство для сжатия толкателя клапанов, фиксатор можно убрать.
Проверьте зазор. Если потребуется, проведите операцию еще раз, взяв шайбу больше или меньше предыдущей.
Завершив регулировку, коленвал проворачивается на 360 градусов, что открывает доступ к 4, 6, 7 и 8 клапанам. Их регулировка выполняется аналогичным образом.

Разновидности элементов

На данный момент для переднеприводных автомобилей ВАЗ можно приобрести такие разновидности продвинутых клапанов:

Т-образные;
титановые;
«тюльпаны».

Клапаны в виде тюльпанов или буквы «Т» изготавливаются из прочной легированной стали и отличаются между собой только конфигурацией. В «тюльпанах» место примыкания толкателя к «тарелке» имеет больший радиус, а с торца сделано дополнительное углубление. По весу и эксплуатационным характеристикам эти детали практически идентичны.

Титановые клапаны наиболее надежны и долговечны, а по весу — самые легкие. Поскольку титан, в отличие от легированной стали, обладает пониженной стойкостью к трению, то на всю поверхность детали наносится специальное сверхтвердое покрытие. Его задача — противостоять износу от трения и высоких температур в камере сгорания. Состав покрытия — карбид титана, нитрит титана и нитро-алюминат титана. Облегченные титановые клапаны имеют лишь один значительный недостаток — высокую стоимость.

Как определить износ?

На втулке более всего изнашивается внутренняя поверхность. Заметным износ становится при достижении пробега в 150 тыс. км и более. Но если вы используете низкокачественные марки масел, то ресурс элементов становится еще меньше.

Проверить степень износа можно двумя способами:

При помощи двух измерительных приборов – нутрометра и микрометра. Они позволяют измерить минимальное значение диаметра (внутреннего) втулок. Кроме того, с их помощью вы можете произвести замер максимального диаметра части хода стержня клапана. По сути, разность между этими двумя значениями и является значением износа. Обязательно только перед началом измерений очищайте все элементы от грязи и пыли, масла. Это позволит существенно увеличить точность и уменьшить погрешность.
С помощью специального часового индикатора, установленного на стойке. Это может быть индикаторный или микрометрический нутрометр. В том случае, если зазор большой, необходимо установить новый клапан и произвести повторную проверку. Если и в этот раз зазор зашкаливает, то придется менять направляющие.

Впрочем, лучше всего при капитальном ремонте выполнить замену направляющих клапанов. Все равно для замеров нужно снимать ГБЦ. А это самое сложное в процедуре ремонта.
