Ремонт и замена клапана на ваз (lada) 2101/2103/2106

Как снять генератор на “Гранте” с кондиционером

Кондиционер ЛАДА “Гранта” приводится в действие ремнем генератора, что осложняет работу. Необходимо сначала отвести кондиционер в сторону, а затем приступать к снятию генератора. Для работы понадобятся:

• торцевые ключи на 8, 10, 13 и 18;
• баллонный ключ;
• домкрат;
• средство WD-40.

Сначала придется, как обычно, отключить “массу” от аккумулятора. Снятие генератора на “Гранте” с кондиционером производится так:

• обработать средством WD-40 болты, удерживающие подушки двигателя и кронштейн;
• демонтировать защиту, открутив болты крепления;
• когда средство WD-40 подействует, открутить гайку кронштейна;
• поставить домкрат под правую переднюю часть машины;
• ослабить болты, удерживающие переднее правое колесо;
• поднять домкрат, вывесив колесо;
• снять колесо с автомобиля;
• открутить натяжной ролик;
• открутить болты, фиксирующие подушку;
• аккуратно опустить автомобиль, вывесив его (подушка сместится к двигателю, открыв доступ к ремню и генератору).

Далее остается снять генератор одним из способов, описанных выше.

Порядок действий по установке генератора обратный порядку при демонтаже. После установки генератора необходимо прикрутить подушку, установить защиту двигателя и колесо, надеть клемму “массы” на аккумулятор.

Как отрегулировать клапана на ВАЗ 2101-2107?

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание! Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

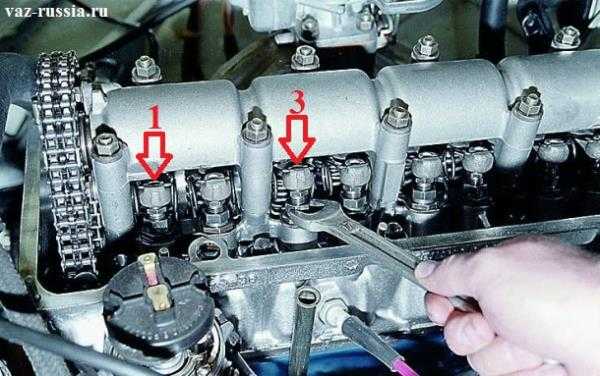

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание! Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно! 1) Не нарушайте очередность регулировки клапанов! 2) Клапана нужно регулировать только на холодном двигателе!

Для новичков! Вопрос: Как выглядит щуп регулировки зазоров? Примечание: На фото изображено две разновидности щупов!

https://youtube.com/watch?v=1IoyJwKCKOo

Источники

• http://ncpauto.ru/marki-avtomashin/vaz-2101-regulirovka-klapanov-indikatorom.html
• http://vaz-russia.ru/remont/regulirovka-klapanov.html

Что такое форсунки?

Форсунка, представляет из себя специальный механический распылитель, расположенный в «голове» двигателя, при помощи которого под высоким давлением и подаётся топливо в цилиндры.

Неисправности форсунок

Среди наиболее частых причин выхода из строя форсунок, может быть следующее:

• Сопло форсунки закоксовалось — в этом случае может наблюдаться повышенный расход топлива, динамика автомобиля уменьшилась, затруднён запуск двигателя при отрицательной температуре окружающей среды. В остальном никаких отличий нет.
• Клапан форсунки закрывается не герметично («сопливит» форсунка — прим.) — тут может наблюдаться повышенный расход топлива, «троение» и повышенная детонация (о проверке датчика детонации тут), нестабильная работа на холостом ходу.
• Зависание клапана — двигатель троит. Для того, чтобы провести его диагностику, на работающем двигателе отключаем колодку питания каждой форсункой по очереди. На нерабочей форсунке никаких изменений в работе двигателя наблюдаться не будет, а на рабочей произойдёт падение оборотов.

Если вы обнаружили на своём автомобиле нерабочую форсунку, либо им требуется чистка, необходимо знать, как правильно демонтировать их. Подробнее об этом Вы уже могли прочитать выше.

В данном разделе представлены автозапчасти для продукции Волжского Автомобильного Завода (ВАЗ) — самого крупного производителя легковых автомобилей в России. Если вам необходимо заменить вышедший из строя прибор или узел вашей «Лады» или «Нивы», вы попали точно по адресу, здесь представлены все необходимые запчасти на ВАЗ.

В разделе более 25 000 наименований товаров. Благодаря удобному поиску и электронному каталогу вы легко найдете детали для любой линейки авто лидера отечественного автопрома: у нас есть запчасти как на новые модели ВАЗ (Granta, Kalina, Priora, Largus), так и на давно известные российскому автомобилисту задне- и переднеприводные (Самара, ОКА, «классика» и т.д.), а также полноприводные ВАЗы (Нива, Шевроле-Нива). Коробки передач, блоки цилиндров, двигатели, сцепления различных производителей, поршни, амортизаторы, сальники, рулевые тяги, приводы сцепления и многое другое для своего автомобиля вы найдете именно здесь.

Мы сотрудничаем с ведущими производителями запчастей ВАЗ, поставщиками конвейера тольяттинского автозавода. Каждый продукт соответствует всем необходимым стандартам качества.

https://youtube.com/watch?v=WvQqW1Nnhbs

Источники

• http://ladaautos.ru/vaz-2114/kak-proizvoditsya-zamena-forsunok-vaz-2114.html
• http://carfrance.ru/zamena-forsunok-na-16-ti-klapannom-dvigatele-vaz-2112-svoimi-rukami/
• http://www.avtoall.ru/vaz/search/Форсунка/

Особенности ВАЗ-2107

Теперь о том, какой порядок регулировки клапанов на ВАЗ-2107 (карбюратор). Что касается работ, то они идентичны описанному – разбираем, проверяем, при надобности регулируем и снова собираем.

Но здесь возможно применение несколько упрощенной схемы регулировки клапанов ВАЗ-2107.

Сводится она к тому, что после установки ВМТ 4-го цилиндра выполняется проверка и регулировка не двух клапанов, а четырех – 8-го, 7-го, 4-го и 6-го. То есть, регулируется оба клапана 4-го цилиндра, а также выпускной клапан 2-го, и впускной – 3-го цилиндров.

Затем проворачиваем коленчатый вал на 360 град. (180 град. проворота бегунка трамблера) и осуществляем проверку и регулировку остальных 4 клапанов – 3-го, 5-го, 2-го и 1-го.

Что касается инжекторной версии, то разница во всем сводится только к небольшому отличию в метках на коленчатом валу.

Вот таким образом можно самостоятельно выставить тепловой зазор на автомобилях ВАЗ классических моделей.

Если все необходимое есть в наличии — можно начинать

1. Перед тем как приступать к работе дайте мотору остыть, его температура не должен быть выше 20°.
2. Снимите крышку воздухоочистителя и достаньте воздушный фильтр.
3. Открутите 4 гайки ключом на «8», затем необходимо снять идущие к нему шланги (снизу большой, маленький со стороны карбюратора)
4. Снимите корпус воздухоочистителя.
5. Трос подсоса отключите, в этом вам поможет отвертка и ключ на «8».
6. Отключите тягу газа, снимите пружину и шайбу.
7. Торцовым ключом на «10» открутите 8 гаек, которыми крепится крышка клапанов.
8. Теперь можно снять крышку.
9. Возьмите подготовленный щуп на 0.15 или спец приспособление, если оно у вас имеется, и рожковые ключи на «17» и «13».
10. Проверните движок до момента совпадения меток на коленвале (передней крышке двигателя и шкиве), а также на звездочке распределительного вала.
11. В данном положении нужно проверить зазор в 6 и 8 кулачках (руководствуйтесь приведенной таблицей)

1. Посчитайте кулачки от звездочки распредвала.
2. Установите щуп над рокером под распредвал, если смотреть с правой стороны — отчетливо видно место установки щупа. Если щуп устанавливается свободно — отпустите гайку на «17» у соответствующего рокера, придерживая другой рукой гайку на «13» от прокручивания.
3. Далее гайку на «13» немного поверните и застопорите ее гайкой на «17», после снова проверьте зазор, используя щуп. Ваша задача — добиться тугого хода щупа с небольшим задеванием.
4. Если вам удалось достичь необходимого зазора произведите финальную дотяжку ключом на «17». После этого можете приступать к регулировке следующего кулачка.
5. Проверните вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна указывать на «9 часов» если смотреть со стороны распредвала). Здесь большая точность не особо важна, поэтому все приблизительно.
6. Следующие два кулачка 4 и 7 необходимо регулировать по приведенной выше таблице.
7. Далее проверните вал двигателя на 180°, метка на звездочке внизу (на «6 часов»), а на шкиве к. в. должна совпадать.
8. Отрегулируйте кулачки 1 и 3 по таблице.
9. И в завершение — снова поворот на 180° на звездочке «3 часа». Кулачки 2 и 5. Как правило, после того как снимали и устанавливали распредвал, есть необходимость покрутить стартером, затем по новой проверить зазоры и в случае необходимости произвести корректировку.
10. Прежде чем закрыть крышку убедитесь, что все гайки на «17» хорошо затянуты, если прокладка имеет повреждения или вы повредили ее во время снятия — замените ее.

Затяжка гаек крышки производится от центра к краям (все так же как и при замене распредвала или ГБЦ) и главное сильно не тянуть. Благо крышка клапанов не капризная и никаких правил затяжки в принципе соблюдать не надо.

Соберите все в обратном порядке и произведите тестовый запуск. На этом у меня все, теперь вы знаете как отрегулировать клапана на ВАЗ 2101, надеюсь, у вас все получится. Как видите, регулировка клапанов — без особого труда делается в домашних условиях и для этого совсем не обязательно ехать на СТО и платить кучу денег, достаточно лишь иметь свободное время и «прямые руки».

Как определить поломку

Если инжектор на автомобиле не функционирует, опытный автолюбитель заметит подвох практически сразу. Во-первых, мотор начнет работать нестабильно и существенно увеличится расход топлива. Во-вторых, вы можете заметить пропуски зажигания на холостом ходу и ухудшение динамики автомобиля. Ему потребуется гораздо больше времени на разгон при полном вжатии газа.

Обратите внимание, плохая работа системы впрыска не гарантирует того, что инжектор не работает. Вполне возможно, что просто настало время очистки форсунок, менять работающие устройства нет никакого смысла

Но как определить, все ли хорошо с элементами топливной системы? Существует два основных способа:

1. Прикоснитесь к форсункам. Если вы ощутите пульсацию, значит, они вполне рабочие, и можно обойтись обыкновенной чисткой.
2. Заведите двигатель и добавьте холостого хода. После этого необходимо слегка скрутить колпачки на инжекторе, из-за чего обороты двигателя упадут. Если количество оборотов не меняется — значит, существует проблема, которую предстоит решать.

Итак, вы определили неисправность и убедились, что автомобиль действительно нуждается в замене форсунок. Далее поговорим о том, как происходит их снятие и установка новых.

Замена или чистка?

Для того, чтобы понять, что необходимо сделать с форсункой, поменять её или просто почистить, лучше продиагностировать их на специальном стенде. В таких условиях её можно проверить в работе под различным давлением, а также наглядно увидеть насколько плотно закрывается она, и не «сопливит» ли.

Если какая-либо из форсунок подлежит замене, то покупать новую следует точно с таким же артикулом как была старая. Также во время монтажа очищенных форсунок, следует поменять все уплотнительные кольца, (по 2 штуки на каждой форсунке — прим.).

Установку проводим строго в обратном порядке, аналогичном порядку снятия.

Видео о чистке форсунок

Внимание! Во время работы с форсунками, соблюдайте все меры противопожарной безопасности, так как пары бензина легко воспламеняемы и являются источником высокой пожарной опасности.

Как правильно притереть — процесс выполнения работ

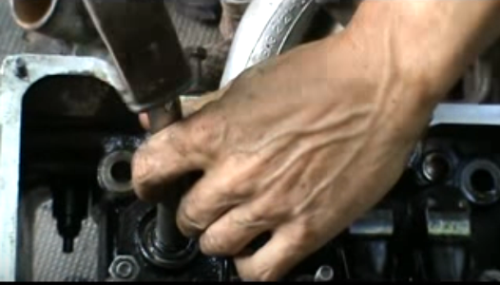

Начинается процесс притирки с рассухаривания клапанов. Сначала подкладываем под тарелку клапана предмет, который служит упором для него.

Чтобы облегчить процесс запоминания и гарантировано исключить ошибку при установке рокеров, опытные автолюбители рекомендуют снимать и притирать клапана по одному.
Популярный способ снятия клапанов – с помощью специального съемника (приобретают в автомагазине или на авторынке), но иногда сухари на конусе прилипают и сразу не снимаются. В этом случае, по утверждению опытных «Кулибиных», можно взять подходящую по диаметру трубку и, приставив ее к верху клапана (сухарику), слегка «тюкнуть» молотком. Легкий удар срывает сухарь, если тот залип, и облегчает процесс снятия клапана съемником.

После снятия пружины вытягиваем клапан из седла и визуально осматриваем. После долгой работы, даже если он не прогорел, все равно на нем есть нагар, поэтому проводим притирку клапанов.
Для этого понадобится специальный притирочный порошок или паста (Permatex Valve Grinding Compound, паста ГОИ, ВПМ- Авто, М-14 – М-40, и т. д). Пасты применяют сразу, а порошки разводят моторным маслом, при этом получается вязкая субстанция, которая наносится на фаску клапанной тарелки. Пасты и порошки имеют разную величину зерна: крупнее — для первичной притирки,  мельче — для финальной.

Намазав фаску седла пастой или разведенным порошком, вставьте его обратно в седло, слегка прижмите и проверните, чтобы паста равномерно распределилась по фаске тарелки и попала на седло. После этого с обратной стороны ГБЦ к штоку клапана присоедините патрон дрели или шуруповерта (дрель лучше, потому что у нее большее чисто оборотов).

Важно! Ни в коем случае не перекашивайте дрель, чтобы притереть клапана правильно

Лучше осторожно тянуть дрель вверх пальцами, упираясь ими в районе патрона, и придерживая ее за ручку

Сначала дрель должна некоторое время поработать в одном направлении, потом переключите в противоположную сторону (включить реверс).
После нескольких минут работы в каждую сторону ( по 1 минуте в каждую сторону), клапан достают и осматривают. Результат видно невооруженным глазом, седло клапана блестит или имеет матовый серый цвет. Если остаются вкрапления или пятна, процедуру повторите, нанеся финишную пасту. Тоже касается и седла, если оно имеет вкрапления, раковинки или неоднородный цвет, притирку повторяют.
Если клапан правильно притёрт к седлу, его устанавливают на место, предварительно заменив сальник на новый.

Важно! Сальники клапанов менять ОБЯЗАТЕЛЬНО! Это одноразовая деталь. Иначе вся работа пойдет насмарку, клапан будет свободно чувствовать себя в седле, не даст полноценной герметизации, и по нему будет попадать масло в цилиндры

Ещё кое-что полезное для Вас:

• Как заменить направляющие втулки клапанов
• Самостоятельная регулировка зазоров клапанов на ВАЗ 2110
• Датчик положения коленчатого вала — проверка, устройство, признаки неисправности

Сальник снимается при помощи пассатижей. Ими захватывают сальник и, проворачивая его из стороны в сторону, извлекают из паза. Главное — нельзя бить по направляющей втулке, чтобы ее не повредить.

Когда старый сальник снят, ставим новый. Для этого рекомендуют вставить клапан в седло, чтобы он послужил направляющей и облегчил процесс установки. Новый сальник одевается на шток клапана, берется трубка подходящего диаметра, и легким постукиванием молотка по трубке ставим сальник на место. То, что сальник стал на место, определяем по звуку. Сначала он слышен только в районе сальника, а после того как тот станет на место, звук начнет распространяться по всей ГБЦ.

Не стоит забывать, что и в торце штока образуется выработка, которую обязательно убираем. Если ее оставить, то мотор работает с перебоями. Сточить ее можно легко, например, на точильном станке, главное, чтобы поверхность торца штока была ровной (допускается даже слегка выпуклая).

Засухарив клапан, переходим к следующему. Процесс засухаривания несложен, даже если нет специального съемника, воспользуйтесь рожковым ключом, но тогда понадобится посторонняя помощь. Один человек прижимает рожковым гаечным ключом пружину, а другой устанавливает сухарик.

Тщательно вытерев торец клапана и рокер от пыли, грязи и механических частиц, собираем узел, устанавливаем рокер, зафиксировав пружиной. Переходим к следующему клапану, соблюдая ту же последовательность в работе.

После притирки проверяем – болтается клапан или нет? Причиной люфта клапана может быть либо выработка направляющей втулки, либо самого клапана. Если выработка на клапане, то это увидим невооруженным взглядом, и тогда стоит менять его, а если он в порядке, то меняем направляющую втулку.

Замена форсунок на 16-ти клапаннике

С завода изготовителя на автомобили ВАЗ-2112 устанавливались форсунки от «Bosch» и «Siemens», (преимущественно Bosch 0 280 158 996 — прим.) ресурс который до первой чистки составляет в пределах 50 тысяч километров пробега.

Пошаговый порядок работ

1. Первым делом снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ — прим.) и патрубок.
2. Затем необходимо сбросить давление в топливной системе. Для того, чтобы не мучиться, и проделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения. Таким образом давление сбросится быстро, а остатки бензина вытекут на тряпку.
3. Однако, если вы сомневаетесь в своих силах, можно отключить питание от топливного насоса, затем завести машину и подождать пока она заглохнет, после чего снова заводим его до тем пор, пока топливо остаётся в системе.
4. Демонтируем пластину, которая фиксирует топливные трубки.
5. Ослабляем хомут от сапуна и демонтируем его.
6. Также ослабляем хомуты на патрубках ресивера.
7. Поднимаем ресивер.
8. Откручиваем рампу крепления щупа, затем убираем его в сторону.
9. Когда доступ к топливной рампе открыт, при помощи шестигранников демонтируем её с посадочного места.
10. Отсоединяем от неё разъём с проводами, а также шланг.
11. Тянем рампу на себя, таким образом демонтируя её.

Когда топливная рампа снята, проводим работы по демонтажу конкретной форсунки:

1. Снимаем фишку питания с форсунки, предварительно отведя в сторону колодку.
2. Уводим фиксатор форсунки в сторону и убираем её с посадочного места.
