Замена РХХ на ВАЗ 2114 успешно выполнена
Бывают ситуации, когда по тем или иным причинам купить новый регулятор не представляется возможным. Тогда возникает необходимость отремонтировать старый прибор.
Первым делом надо попробовать отмыть «неисправный» датчик. Для этого его нужно снять, обмакнуть ватную палочку в карбюраторный очиститель и промыть контакты. После этого обильно смазать очистителем иглу, шток и пружину. Взять зубную щетку и хорошенько вычистить смазанные поверхности. Еще раз промыв РХХ, установить его на место. Бывает, что этого оказывается достаточно для того, чтобы обороты прекращали «плавать».
Более сложный способ ремонта прибора заключается в следующем:
- взять датчик и прочистить его внешнюю часть от грязи;
- вынуть три шпильки, которые фиксируют корпус регулятора;
- самым аккуратным образом снимается корпус, чтобы не повредить контакты;
- если после снятия корпуса обнаружен обрыв припоя, то необходимо припаять провод на место крепления и покрыть это место специальным лаком, это делается во избежание коррозии;
- если в корпусе РХХ обнаружены зазоры, надо с помощью герметика их устранить, чтобы избежать подсасывания воздуха через клапан.
В случае, если обнаружены износ иглы или проблемы с обмотками, то необходима замена этого датчика на новый РХХ.
Симптомы: на нейтральной передаче вибрация, машина глохнет без подгазовки, плавают обороты холостого хода.
Возможная причина: неисправен регулятор холостого хода.
Инструменты: крестообразная отвертка, компрессор.
1. Выключите зажигание.
2. Отсоедините разъем регулятора.
3. Открутите два винта крепления регулятора к дроссельному узлу (используйте крестообразную отвертку).
4. Выньте регулятор холостого хода.
5. Снимите уплотнительное кольцо.
6. Очистите в патрубке седло клапана.
7. Очистите воздушный канал, продув его компрессором.
8. Промойте растворителем поверхность под уплотнительное кольцо регулятора холостого хода.
9. Замените регулятор холостого хода.
Примечание. Перед установкой нового регулятора холостого хода проверьте расстояние между концом иглы и монтажным фланцем. Это расстояние не должно превышать 23 мм.
Игла клапана регулятора холостого хода не должна упираться в седло дроссельного узла, иначе монтаж регулятора повлечет за собой его повреждение.
Прежде чем осуществлять монтаж регулятора холостого хода, смажьте его уплотнительные кольца моторным маслом.
Момент затяжки винтов крепления регулятора — 3–4 Н∙м.
10. Сборку осуществите в обратном порядке.
Источники
- http://nadomkrat.ru/elektrooborudovaniye/zamena-datchika-xolostogo-xoda-na-vaz-2114
- http://www.avtika.ru/qa/133-Zamena-reguljatora-kholostogo-khoda-VAZ-2113
Замена регулятора холостого хода наНива Шевроле: признаки
Во время работы двигателя на холостом ходу, подача воздуха в мотор осуществляется при помощи регулятора холостого хода. Это устройство представляет собой двухполюсный шаговый электрический двигатель, с соединением из конусного клапана. И когда ЭБУ подаёт сигнал на регулятор, он перемещает клапан, ограничивая проход воздуха через канал.
Обратите внимание, что это устройство неразборное, и когда оно выходит из строя подлежит полной замене, также стоит отметить, что его демонтаж необходимо производить только после осмотра и снятия всего дроссельного узла
Пошаговый порядок демонтажа регулятора холостого хода на Нива Шевроле
Для того, чтобы демонтировать регулятор холостого хода, вам потребуются некоторые инструменты, такие как головка на «13», крестообразную отвёртку и плоскогубцы.
Первым делом обеспечиваем автомобилю стоянку на ровной поверхности, ставим её на ручник и при необходимости устанавливаем противооткатные упоры. Далее, открываем капот, отключаем минусовую клемму с аккумуляторной батареи. Следующим шагом будет, выкручивание гаек крепления и демонтажа шпилек с ресивера от дроссельной заслонки
Обратите внимание, что отсоединять патрубки адсорбера, охлаждающей жидкости и вентиляции картера нет необходимости.
Демонтаж дроссельного узла вместе с РХХ.
Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.
Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке
Все болты указаны стрелками.
Когда два винта выкручены, и устройство ничего не держит, можно доставать его с посадочного места, и вместе с ним достаём резиновое уплотнительное кольцо. Обратите внимание, что если кольца не будет на корпусе РХХ, оно может остаться в «колодце» заслонки.
Можно увидеть, что уплотнительное кольцо осталось в колодце. Аккуратно демонтируем и его.
Несмотря на то, что РХХ не является ремонтопригодным устройством, его можно попытаться очистить при помощи очистителя карбюратора, если на нём нет механических повреждений. Несмотря на то, что подобные манипуляции не способны полностью исправить положение, они обеспечат должную работу и позволят добраться до ближайшего магазина автозапчастей.
Проверка работы РХХ
Сравнение трёх регуляторов холостого хода

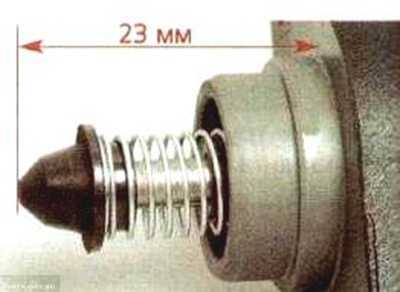

Перед тем как приступить к установке нового регулятора, воспользуйтесь штангенциркулем и замеряйте расстояние между опорной поверхностью и концом иглы клапана. Измеренное расстояние должно быть не более 23-х миллиметров.
Эти значения необходимо соблюдать для того, чтобы не повредить регулятор во время монтажа и, чтобы она не упиралась в корпус дроссельной заслонки.
Именно об этом расстоянии шла речь выше.
Чтобы не совершить ошибку во время покупки устройства, рекомендуется измерять это расстояние прямо в магазине.
Пошаговый порядок установки
- Перед тем как приступить непосредственно к установке, очищаем посадочное место на заслонке и одеваем новое кольцо на регулятор.
- При необходимости, кольцо можно смазать небольшим количеством моторного масла, для того, чтобы оно лучше село на место.
Далее, закручиваем фиксирующие болты, и производим установку в порядке обратном снятию.
