Элементы системы зажигания лада гранта

Как проверяется исправность модуля зажигания ВАЗ?

По-нашему мнению самый действенный способ – это перекрестная замена. То есть демонтируем Ваш модуль зажигания и заменяем его на заведомо исправный. Если после замены двигатель начнет работать нормально, можно утверждать, что проблема была в модуле.

Также, конечно, существуют и другие способы проверки, но они более хлопотные, а так же будет необходимо наличие лампочки и мультитестера.

При помощи этих приспособлений можно проверить сопротивление между парными выводами вторичной обмотки. Порядок действий таков: переводите тестер в состояние оммометра, устанавливаете щупы на выводы к 1-ому и 4-ому цилиндрам. После проделать то же со 2-ым и 3-им цилиндром и сравнить показания, если они разошлись более чем на что Ом — признак неисправности «вторички», а это значит, что модуль не исправен и его нужно менять.

Существует еще 1 метод провести проверку. Переводим мультитестер в состояние вольтметра. В этом случае, мы проверяем жгут проводов, к которой присоединяется модуль. Отсоединяем данную колодку от модуля и устанавливаем на нее чек-щуп вольтметра, затем другой щуп устанавливаем на массу мотора. Ах, да, забыли сказать. Еще Вам понадобится помощник, который станет запускать двигатель, или крутанет стартер. Сами в это время смотрим значения на мониторе. Напряжение должно быть в районе 12 Вольт. То же проделайте со вторым контактом.

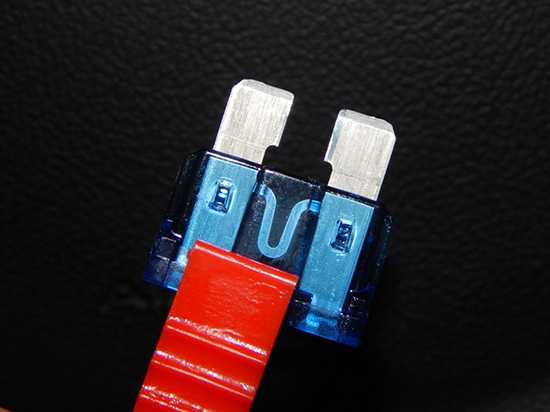

Бывает такая проблема, что напряжения нет вовсе. В такой ситуации необходимо провести проверку предохранителя, но так же проблема может заключаться в разрыве проводов и износе в связи с коррозией и нарушении контактов.

Можно ли проверить без мультитестера? Такой способ есть. Берем лампу контроля на двенадцать вольт и подсоединяем один ее контакт на колодку А, а второй на массу. Далее дело за вышеупомянутым помощником, который должен крутануть стартер. А сами наблюдайте, лампочка должна моргать. То же самое повторить с контактом В.

Так что не трудно понять как важен для транспортного средства модуль зажигания ВАЗ, который без преувеличения можно считать сердцем двигательной системы.

Самостоятельная диагностика модуля

Проверить модуль можно следующими способами:

1. Проверка на массу. Для проведения проверки потребуется мультиметр. Тестер следует выставить на режим измерения сопротивления. Один щуп тестера нужно соединить с 15-м выводом, а второй замкнуть на корпус. При исправном узле сопротивление должно стремиться к бесконечности.
2. Проверка первичных обмоток КЗ. Проверяются первичные обмотки на обрыв с помощью, тестера. Для проверки нужно щупы измерителя соединить с крайними контактами на КЗ. Если сопротивление стремится к бесконечности, это свидетельствует о наличии обрыва в одной из обмоток.
3. Проверка вторичных обмоток. Так как обмоток две, то проверка проводится в два этапа. Сначала нужно проверить обмотку КЗ 1 и 4 цилиндров. Для этого щупы мультиметра нужно поместить в соответствующие выводы. Нормой считается сопротивление около 5,4 кОм. Если сопротивление будет стремиться к бесконечности, значит присутствует обрыв в обмотке. Аналогично проверяется обмотка КЗ 2 и 3 цилиндров.

В случае неисправности модуль зажигания заменяют новым.

Как проверить катушку зажигания?

Катушка зажигания состоит из двух электрокатушек, которые управляются контролером двигателя. Она служит для преобразования низковольтного 12-вольтного напряжения в высоковольтное для образования искры.

Характерные неисправности узла

КЗ — надежный узел с продолжительным сроком эксплуатации, но может выйти из строя.

Признаки неисправности КЗ:

• снижается мощность двигателя;
• провалы на определенных оборотах;
• пропуски зажигания;
• высокий расход топлива;
• работа с рывками на холостых оборотах;
• перегрев катушки из-за внутреннего замыкания;
• загорается сигнальная лампа Check Engine.

По данным признакам нельзя точно сказать, что неисправна КЗ. Поэтому необходима ее диагностика.

Проверка катушки зажигания и ее цепей на двигателях ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

Инструмент:

Детали и расходники:

• Пробник с лампой 1-2 Вт
• Контактная группа замка зажигания (при необходимости)
• Катушка зажигания (при необходимости)
• Неизолированный провод

1. При выключенном зажигании отсоедините колодку жгута проводов системы управления двигателем от катушки зажигания, как описано здесь.

2. Для проверки цепи питания катушки подсоедините щупы тестера к среднему выводу колодки жгута и «массе» двигателя. При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Примечание:

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания или неисправна контактная группа замка.

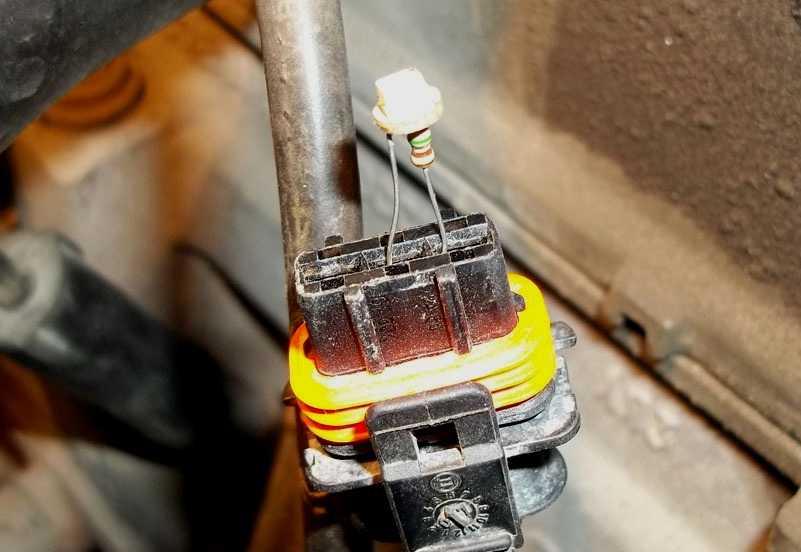

3. Для проверки цепей управления катушки можно использовать пробник с лампой 1-2 Вт. Сбросьте давление в системе питания двигателя и не устанавливайте на место предохранитель топливного насоса. Подсоедините щупы пробника к среднему и одному из крайних выводов колодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

Примечание:

В противном случае проверьте на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

4. Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверьте другую цепь управления катушки зажигания.

5. Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Необходимо подключить провода прибора к контактам модуля, которые находятся по краям. То есть к крайнему левому и правому. В режиме омметра проверьте цепь на обрыв.

Примечание:

Если показания мультиметра не изменились после подсоединения проводов, то это говорит о том, что в цепи появился обрыв.

6. Для проверки на пробой (замыкания на «массу») первичных обмоток подсоедините щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

Примечание:

При исправной цепи первичных обмоток тестер должен зафиксировать значение «бесконечность».

7. Для проверки на обрыв вторичной обмотки катушки зажигания подсоедините щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

Примечание:

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм. При обрыве вторичной обмотки тестер покажет «бесконечность».

8. Аналогично проверьте другую вторичную обмотку катушки зажигания.

9. Проверку вторичных обмоток катушки зажигания на пробой проводите на двигателе. Сбросьте давление в системе питания двигателя и не устанавливайте на место предохранитель топливного насоса.

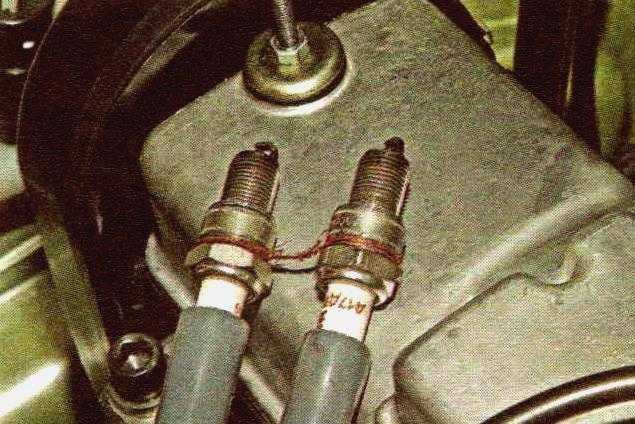

10. Для проверки потребуются две заведомо исправные свечи зажигания. Свяжите корпуса свечей отрезком неизолированного провода («массируйте»). Соедините исправными высоковольтными проводами парные выводы катушки зажигания со свечами и расположите свечи на крышке головки блока цилиндров.

11. Проверните стартером коленчатый вал. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Примечание:

Во избежание поражения током не прикосайтесь к свечам зажигания и наконечникам высоковольтных проводов.

12. Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверьте на пробой другую вторичную обмотку.

В статье не хватает:

• Фото деталей и расходников
• Качественных фото ремонта

Замена свечей Лада Калина видео инструкция

Всем привет. Сегодня произведем замену свечей на Лада Калина второго поколения с шестнадцати клапанным двигателем.

Свечи я советую покупать Денсо. Недорогие и без проблем ходят от замены до замены. Артикул для заказа: Q20PR-U11.

Для замены свечей понадобиться:

1. рожковый ключ на десять
2. вороток с головкой на семь
3. длинный свечной ключ, потому что колодцы глубокие

Пошаговая замена

1. С начала скидываем минусовую клемму аккумулятора. Гайка под ключ на десять.

2. Снимаем защитный кожух двигателя. Просто сдергиваем на себя.

3. Головкой на семь откручиваем крепления катушек зажигания. Каждая катушка закреплена одним болтом.

Расположение болтов катушек зажигания.

4. Снимаем разъемы питания с катушек. На разъеме нажимаем большим пальцем на фиксатор и тянем на себя.

5. Вынимаем катушки. Они сидят плотно, поэтому нужно приложить силу.

Складываем катушки так чтобы запомнить где какая была. Во время сборки нужно установить как было.

6. Выкручиваем и меняем свечи. Советую менять по одной свечи. То есть выкрутили одну свечу, закрутили новую.

Если сразу открутите все свечи есть вероятность что попадет мусор в колодцы.

Свечи затягиваем без фанатизма.

7. Вставляем катушки до упора и прикручиваем болтами.

8. Подключаем разъемы и клемму аккумулятора.

9. Одеваем крышку мотора.

На крышке есть четыре паза, а на моторе четыре ответных отверстия. Просто попадаем пазами в отверстия и прижимаем.

10. Заводим двигатель и наслаждаемся проделанной работой.

Рекомендуем также:

Катушка (модуль) зажигания — проверка и замена

Для оперативной проверки исправности системы зажигания можно использовать искровой индикатор для двигателей с впрыском топлива. Его надевают на свечу зажигания, и подсоединяют к нему высоковольтный провод. При проверке необходимо руководствоваться инструкцией, прилагаемой к прибору.

На двигателе 11183 (1,6i) применяется катушка зажигания. На двигателе 2111 (1,5i) может быть установлена катушка зажигания или модуль зажигания (см. «Описание системы»). Ниже показана замена катушки зажигания. Замена модуля выполняется аналогично.

Для выполнения работы потребуется мультиметр (в режиме вольтметра и омметра).

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»), выключаем зажигание.

2. Освободив фиксатор, отсоединяем колодку жгута проводов от выводов катушки (модуля) зажигания.

3. Включив зажигание, вольтметром измеряем напряжение между выводом 15 и «массой» (для катушки зажигания) или выводами С и D (для модуля зажигания) колодки жгута проводов.

Напряжение должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, то разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ. Убедиться в неисправности модуля зажигания можно, заменив его заведомо исправным. Катушку зажигания можно проверить омметром.

Выполнив измерения, выключите зажигание.

4. Отсоединяем высоковольтные провода от свечей зажигания (см. «Высоковольтные провода — проверка и замена»).

5. Торцовым ключом на 13 мм отворачиваем два болта верхнего крепления кронштейна катушки зажигания.

6. Ключом на 17 мм ослабив затяжку нижнего болта крепления кронштейна катушки зажигания, снимаем кронштейн вместе с катушкой.

7. Отсоединяем высоковольтные провода от катушки (модуля) зажигания (см. «Высоковольтные провода — проверка и замена»).

8. Омметром измеряем электрическое сопротивление между центральным выводом 15 и корпусом (кронштейном). Прибор должен показывать отсутствие короткого замыкания первичной обмотки катушки на «массу». Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами — 1а и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

При измерении малых величин электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

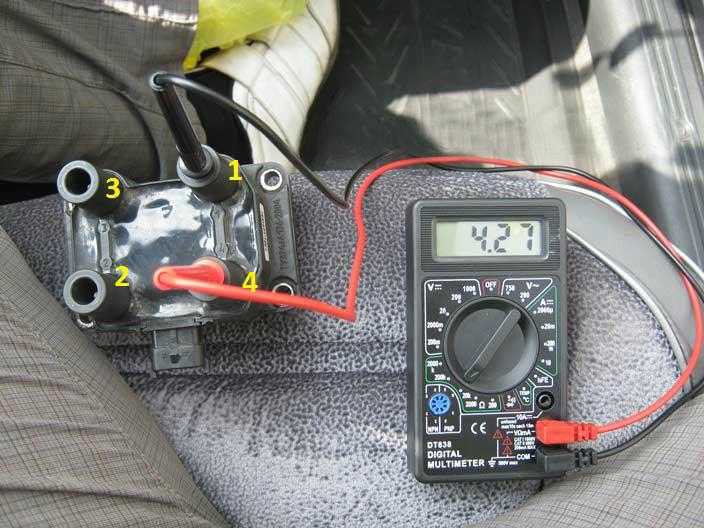

9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Неисправную катушку зажигания необходимо заменить.

10. Шестигранным ключом на 5 мм отворачиваем четыре винта крепления катушки к кронштейну и снимаем катушку.

11. Устанавливаем катушку зажигания в последовательности, обратной снятию. Высоковольтные провода подсоединяем в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе катушки рядом с выводами.

Так как нумерация выводов на катушке, установленной на двигатель, не видна, подсоединять высоковольтные провода к выводам катушки зажигания лучше до установки ее на двигатель.

Замок зажигания и особенности его замены

ЗЗ закреплен одним винтом, находится на рулевой колонке справа под рулем. В его конструкцию входит запорное устройство и контактная группа. Они связаны между собой, работая синхронно, приводятся в действие с помощью ключа зажигания.

При диагностике неисправностей ЗЗ необходимо проверить, правильно ли замыкаются контакты, когда меняется положение ключа. При обнаружении нарушений в работе ЗЗ его следует заменить (автор видео — Ремонт Рено).

Процедура замены ЗЗ на Лада Ларгус состоит из следующих действий:

1. Перед работами отсоединяют отрицательную клемму от АКБ, чтобы отключить электропитание авто.
2. Далее демонтируем кожух рулевой колонки.
3. На следующем этапе, отжав фиксатор, отсоединяем разъем с проводами контактной группы.
4. Затем, вставив ключ в замок зажигания и установив его в первое положениями, извлекаем провода ЗЗ из приборной панели.
5. Далее выкручиваем болт, с помощью которого крепится ЗЗ.
6. Отверткой следует отжимать фиксаторы и извлечь ЗЗ из корпуса.
7. Демонтируем неисправный узел.
8. Установив новый ЗЗ, сборку производим в обратном порядке.

После замены проверяем работу ЗЗ, изменяя положения ключа.

Как заменить свечи зажигания в Лада Калина

Замена свечей — важная процедура, которая производится через каждые 30 тысяч км или в случае их неисправности. Причиной, по которой производится внеплановая замена свечей зажигания может стать нестабильная работа двигателя, перерасход топлива или плохой запуск мотора. Кроме того, свидетельством неисправных свечей может стать плохая приемистость или когда двигатель троит. Определить состояние свечи можно даже по внешним признакам, ниже я приведу таблицу по которой вы можете принять решение нужна ли вам замена свечей зажигания или нет.

Сегодня я расскажу о том, как заменить свечи на ВАЗ 2170, 2171, 2172 (Лада Приора 16 valve)

Перед тем как приступить к замене, позаботьтесь о новых свечах, выберите один понравившийся вам из вариантов в автомагазине.

Замена свечей зажигания Лада Приора невозможен без специального торцевого ключа на «16″ с удлинителем. В свечном ключе или головке должен быть магнит, для того чтобы можно было удерживать свечи на весу.

КАК ЗАМЕНИТЬ СВЕЧИ ВАЗ 2170, 2171, 2172 ЛАДА ПРИОРА СВОИМИ РУКАМИ.

Если все имеется, то можно приступать:

1. Первым делом снимите декоративный пластмассовый кожух.

2. Далее отключите клемму катушки зажигания.

3. Открутите крепежный болт катушки.

4. Используя плоскую отвертку, достаньте катушку зажигания.

5. Свеча расположена в углублении, в так называемом свечном колодце, поэтому чтобы ее открутить потребуется удлинитель.

6. Будьте внимательны, заметив в свечном колодце следы масла, обязательно выясните его происхождение, возможно двигателю необходима немедленная замена прокладки ГБЦ.

7. Если это первая ваша замена свечей зажигания, то для того чтобы выкрутить свечи потребуется некоторое усилие, в некоторых случаях сделать это простым свечным ключом просто невозможно. Для этого придется купить специальную свечную торцевую головку с воротком.

8. Итак, выкрутите свечу, будьте аккуратны чтобы случайно не разбить изолятор свечи, поскольку вынуть осколки будет довольно сложно, а если они не дай Бог попадут в цилиндр — то и вовсе понадобится разбирать головку блока.

9. Достаньте из колодца свечу, если у вас это не выходит — воспользуйтесь снятой катушкой зажигания, оденьте ее на хвостовик свечи и повторите попытку.

10. Свеча вынута, теперь можно посмотреть на ее состояние.

11. Сделайте заключение руководствуясь выше приведенной таблицей. Если же изолятор свечи чистый и не подпадает ни под одну из категорий — с вашим мотором все нормально.

12. Установите новую свечу в головку, затем установите на место.

13

Внимание! Закручивайте свечу без применения воротка, свеча зажигания должна закручиваться легко без каких-либо усилий. Сорвете резьбу в ГБЦ — потребуется ремонт, который стоит недешево, плюс создадите себе массу хлопот

14. Делайте все аккуратно и не спешите. Когда свеча вкручена, воспользуйтесь воротком и произведите подтяжку свечей. Опять-таки помните о том, что все должно быть в меру, если переусердствовать можно сорвать резьбу.

15. Теперь осталось поставить на место катушку зажигания, закрутить крепежный болт и одеть разъем на место.

Повторите процедуру для всех остальных свечей зажигания.

Вот и все, теперь вы знаете, что замена свечей Лада Приора — процедура которую вполне можно сделать своими руками!

Последовательность действий при самостоятельной замене модуля зажигания на Ладе Гранте

1. Устанавливаем противооткатные башмаки на задний ряд колес в целях безопасности.
2. Ключом на «12» отвинчиваем клеммы с аккумуляторной батареи. Достаточно обесточить «минусовую», но мастера рекомендуют обе.

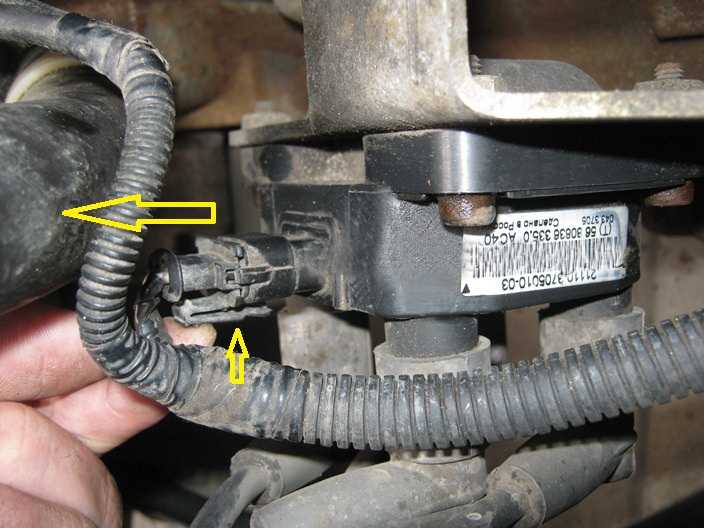

3. По центру моторного отсека находим контактную фишку модуля зажигания. Она держится на специальной защелке. Отщелкиваем, извлекаем ее.

Отщеликаем контактную фишку

1. Отсоединяем четыре высоковольтных провода от модуля катушки. Держим за резиновое основание, извлекаем с посадочного места.
2. По аналогии отсоединяем оставшиеся три провода.

Отсоединяем провода

1. Отвинчиваем отверткой с крестообразной битой четыре винта, извлекаем модуль зажигания Лады Гранты 8-ми клапанной. Он размещен на металлическом кронштейне.

Извлекаем модуль зажигания

1. Извлекаем модуль.

После проводим дефектовку, диагностику, осматриваем посадочное место. Устанавливаем новый модуль, собираем механизм в обратной последовательности.

Замена модуля зажигания на Ладе Гранте окончена.

Лада Гранта черный дьяволёнок › Бортжурнал › Глючила катушка зажигания 8 кл (модуль зажигания)

Всем здрасти . Вообщем началось это давно примерно месяца 2 назад .Двигатель вроде работал нормально на звук не чего необычного, но с глушака выхлоп иногда проскакивал как будто машина немного чихнула . Я даже не придовал этому значения . Но вот недели 2 назат на перекрестке она при трогание начала троить загорелся чек. Я припарковался нажал на БК-штат функцию ошибки и у меня вышли вот такие 4 ошибочки.(1) 0351-Катушка зажигания, проверка обрыва цепи, ток первичной цепи меньше порогового значения.(2) 0363-Обнаружены случайные или множественные пропуски воспламенения для защиты нейтрализатора.(3) 1301-Обнаружены пропуски воспламенения для защиты нейтрализатора в 1-ом цилиндре .(4) 1304-Обнаружены пропуски воспламенения для защиты нейтрализатора в 4-ом цилиндре.Я збросил ошибки чек потух машина завелась нормально, двигатель не троил я поехал дальше и забыл .Через дня три опять случилось тоже самое но чек уже не горел на БК-штат была ошибка 0351. Я опять збросил и машина поехала нормально . В течение всего дня была эта хрень двигатель троил и почемуто это было только в тот мамент когда надо трогатся .На следующий день я поехал в наш чудо магазин запчастей CAR- CITY решил купить новую катушку зажигания, есть у нас такой продовец зовут Иосиф у кого есть в нашем городе Lada наверно его знают. Он мне говорит прежде чем покупать новую проверь свою . Я ему принес свою катушку он ее проверил на каком то приборчике который имитирует свечи . Искра была на всех контактах .Сказал что целая у меня катушка . говорит проблема в другом . Я взял у него провода, свечи, пошол поставил .Первое время не троило но потом опять все началось заново. Я поехал на ближайшее СТО к электрику .Электрик посмотрел говорит надо комп вскрывать перепаивать какие то 2 микросхемы . Я думал вот и приехал теперь еще и комп вскрывать надо (так этого не хотел) .К ста те он тоже проверял такой же хренью мою катушку. Сказал цену типо диагностика 3 штуки выявить причину ну и работа 6 штук .Я уехалискать другое СТО, потом позвонил одному электрику он мне комп перепрошивал зовут Олег работает на 8 Марта-Калинина тоже многим знаком у кого есть Lada . Вот он мне и говорит раз ошибки выходят на 1 и 4 цилиндры то смело меняй катушку чтобы там не показывали приборы . Вот типо если бы 2-3 цилиндры то это в компе згорели микросхемы либо бензонасосу не хвотает мощей и идет сигнал пропусков зажигания .Короче поменял я катушку зажигания и все исчезло и выхлоп стал равномерным звуком без всякого проскакиваемого чехания .Я так думаю вот это чихание и есть первый признак что с зажиганием что то не так . Пробег был на тот момент 61 тыс с копейками .Заодно поменял передние тормозные колодки взял теже что и до этого корейские HI-Q проехал я на них больше 32 тыс км думаю еще прошли бы тысяч 3-4 . Притираются на первых километрах не скрипят, мне они понравились рекомендую. К ста те вчера цука сбил собаку мать ее .Выбежала не успел увернутся и ударил ее правым краем бампера . Собака средняя холка примерно поколена . Треснул бампер и отломался кусок от губы . мля так не приятно было цука .Собака живая полежала поскулила встала и убежала . Хорошо когда уворачивался от нее некого не шоркнул рядом едущих.При ударе она мне обосрала переднюю дверь )).Не приятно как то год начался .

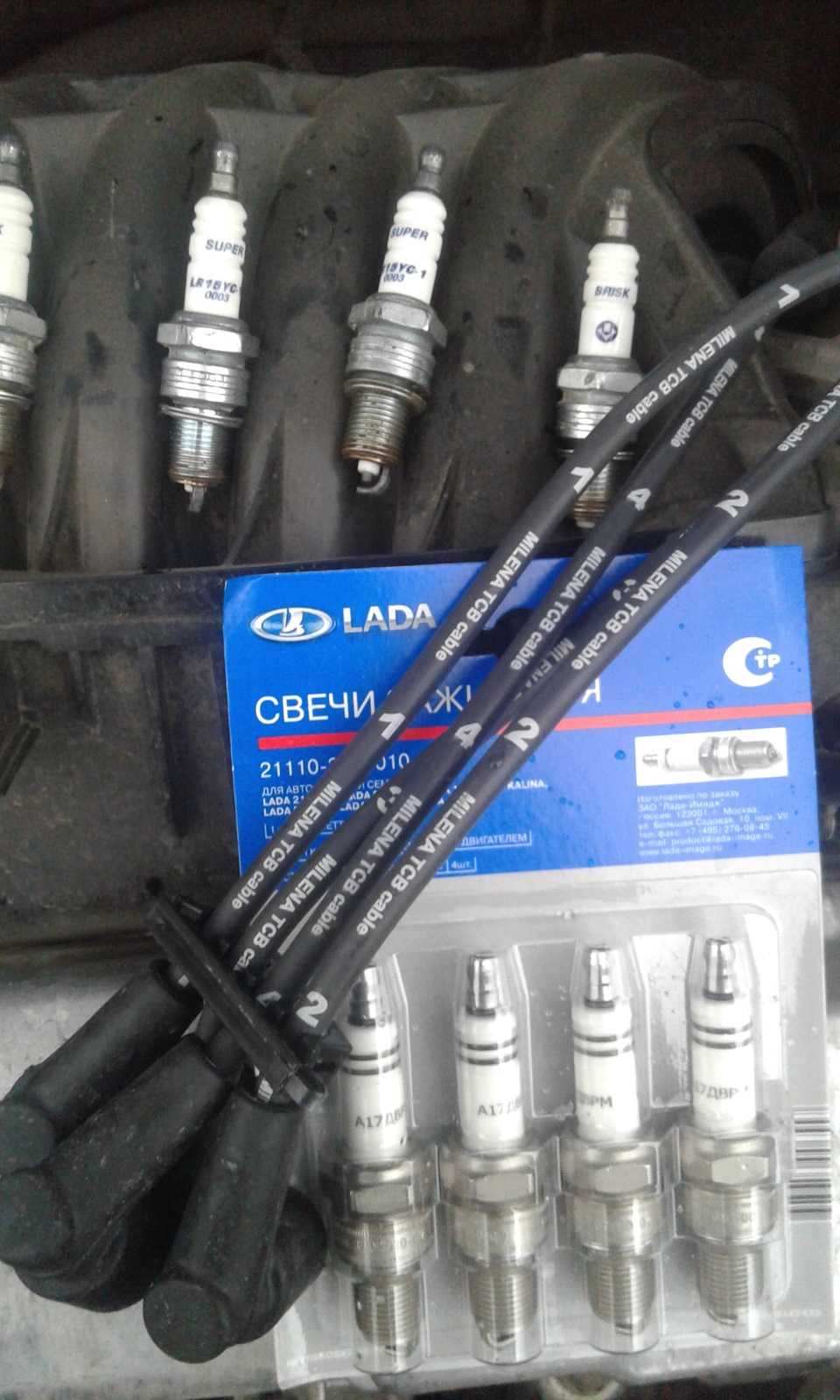

в верху мои старые свечи, они ка новые нахер .

Как проверить катушку зажигания гранта

Для проверки модуля потребуется тестер, который может замерить режимы сопротивления.

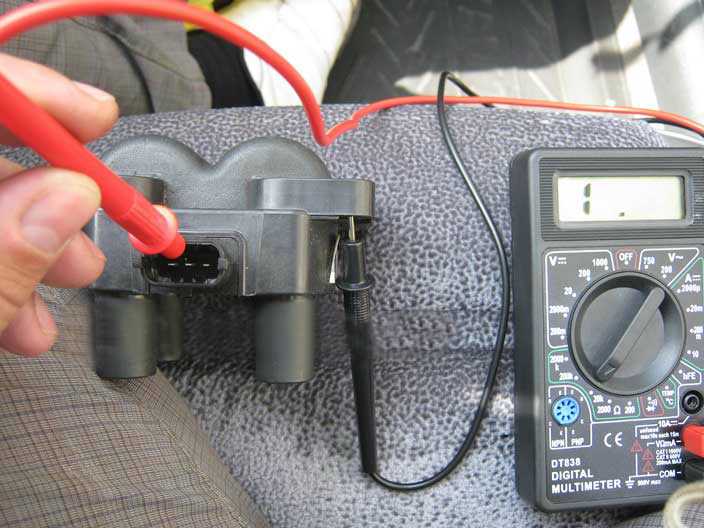

На первом этапе стоит убедиться в отсутствии замыканий на контактную массу. Для этого необходимо подключить щуп мультиметра к среднему разъему модуля, а второй присоединить к металлической части корпуса автомобиля. Если показания сопротивления имеют высокие показатели, то замыкание не происходит.
Второй этап проверки заключается в тестировании первичных цепей катушки зажигания. Для этого присоедините щупы мультиметра к контактным разъемам. Один имеет маркировку «1а», второй «1b». Замерьте параметры сопротивления. Если показания показывают крайне высокие цифры, то модуль неисправен.

Аналогичный принцип проверки производится и в отношении четырех гнезд для подключения высоковольтных проводов к модулю. Для этого используют попарное подключение щупов, например: первый подключается к гнезду первого цилиндра, второй к гнезду четвертого

Далее, один щуп ко второму гнезду, другой к третьему. Обратите внимание, что если показания мультиметра при измерении высокие (стремящиеся к бесконечности цифры), значит, катушка зажигания гранта неисправна и подлежит замене
