Система зажигания карбюраторного двигателя

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

  1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
  2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
  3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
  4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

Как уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Принцип действия модуля зажигания на Шевроле Нива

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Сам по себе модуль зажигания имеет четыре гнезда для подсоединения к ним высоковольтных проводов, которые уже потом идут прямо к свечам зажигания.

Импульсы в модуле возникают не хаотично, а парно, то есть на клеммах 1-4, а потом 2-3, это объясняется тем, что каждая из внутри расположенных катушек ответственна за действия двух цилиндров, ввиду парного возникновения искры.

Конструкция модуля

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Катушка зажигания ВАЗ 2106

В систему зажигания ВАЗ 2106 входит:

  • катушка зажигания;
  • распределитель;
  • свечи зажигания;
  • провода низкого напряжения;
  • провода высокого напряжения;
  • замок зажигания;
  • реле зажигания.

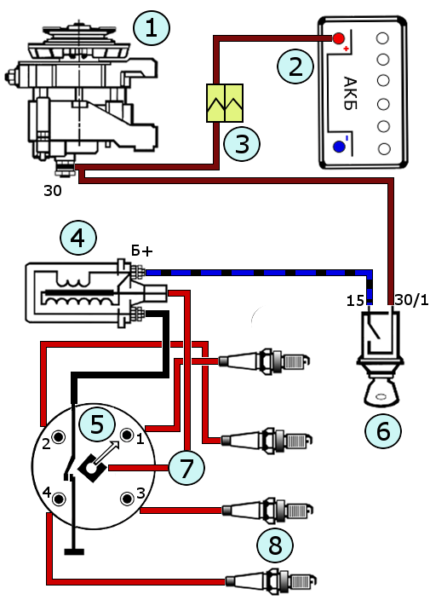

Схема системы зажигания ВАЗ 2106: 1 — генератор; 2 — аккумулятор; 3 — четырёхштекерная соединительная колодка; 4 — катушка зажигания; 5 — распределитель (трамблёр); 6 — замок зажигания; 7 — провода высокого напряжения; 8 — свечи зажигания

Назначение

Катушка зажигания представляет собой высоковольтный импульсивный трансформатор. Её основная функция — создание в цепи высокого напряжения для образования искры. Искра, в свою очередь, необходима для воспламенения топливно-воздушной смеси при работе двигателя внутреннего сгорания. Если катушка неисправна, автомобиль просто не сможет завестись.

Катушка зажигания имеет цилиндрическую форму

Расположение

На ВАЗ 2106 катушка зажигания установлена в левом переднем углу подкапотного пространства. Она зафиксирована на брызговике с помощью двух гаек и при необходимости может быть легко демонтирована.

Катушка зажигания ВАЗ 2106 крепится в верхнем переднем углу под рамой лобового стекла

Устройство и схема подключения

Центральной частью катушки является сердечник, на который намотано около 30 тыс. витков тонкого провода вторичной обмотки. На вторичную обмотку наматывается слой толстой проволоки — первичная обмотка. Одни концы обеих обмоток подключены к аккумуляторной батарее, другие — к распределителю, контролирующему подачу питания. В процессе намотки тонкая и толстая проволока будут иметь точки соприкосновения. Одна из этих точек должна быть присоединена к коммутатору напряжения. При этом функция сердечника катушки сводится к усилению магнитного поля.

При подключении катушки важно соблюдать порядок присоединения отдельных проводов в соответствии с их функциями

Заключение

Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена.

Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.
