Модуль (катушка) зажигания двигателей 2111 и 21114 (8v) — проверка и замена

Конструкция модуля зажигания 16-клапанного двигателя на ВАЗ-2110

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

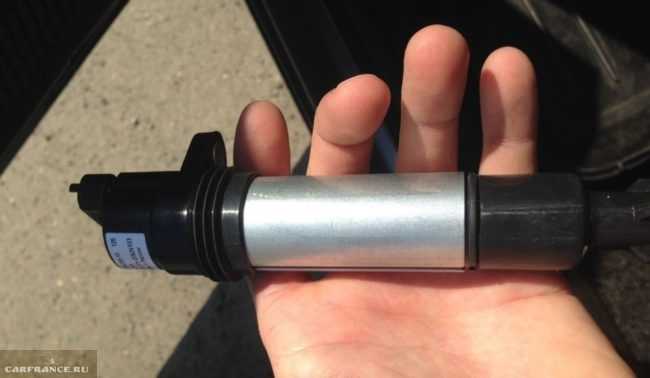

Вот такая катушка стоит на каждой свече двигателя объемом 1,6 л.

Особенности и артикулы

Его каталожный номер 2112-3705010, а продают его за 2000-3000 рублей в зависимости от производителя. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

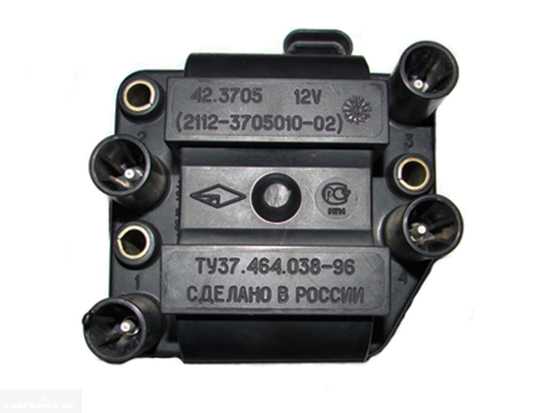

Модуль зажигания для 16-клапанного двигателя объемом 1,5 л.

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Прочие неисправности

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

  1. Проверяем свечи. Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку.
    Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
  2. Проверяем высоковольтные провода. Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки. При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
  3. Проверяем колпачки на пробой.

Кроме того,  проверку свечей и проводов лучше проводить на прогретом моторе, поскольку полумертвый модуль зажигания может некоторое время работать на холодную, а при нагреве отказывать. Также нужно быть уверенным в том, что все датчики работают исправно. Об этом может сказать код ошибки или лампа Check Engine.

Алгоритм проверки модуля зажигания на ВАЗ-2110

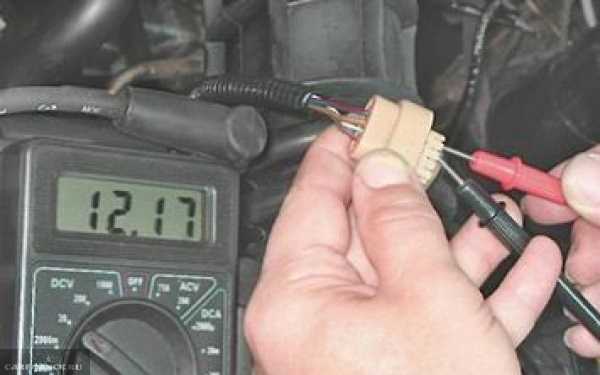

Проверку начинаем с подключаемой к модулю колодки.

Для проверки модуля нам пригодится только мультиметр и понадобится минут 15-20 времени. Сделать это довольно просто, главное, придерживаться алгоритма и знать номинальные значения рабочего модуля:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.
