Замена катушки и модуля зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Модуль зажигания и катушка зажигания — это не одинаковые вещи, на карбюраторных автомобилях применяется катушка, а вот уже на инжекторах устанавливается модуль зажигания внутри которого находятся две катушки (Он состоит из них), благодаря данным агрегатам автомобиль бесперебойно работает и едет, вить чтобы двигатель работал нужна сильная но очень короткая по времени искра порядка 25.000-35.000 вольт, аккумулятор не может такую силу дать и у генератора сил не хватит и тут то и вступает в работу модуль зажигания который преобразует напряжение от аккумулятора и генератора в более сильный ток в связи с этим автомобиль и едет.

Примечание! Чтобы произвести замену катушки или модуля зажигания, запаситесь: Гаечными ключами (Набором), шестигранные ключи ещё понадобятся и мульти-метр благодаря которому можно будет проверить оба агрегата на работоспособность!

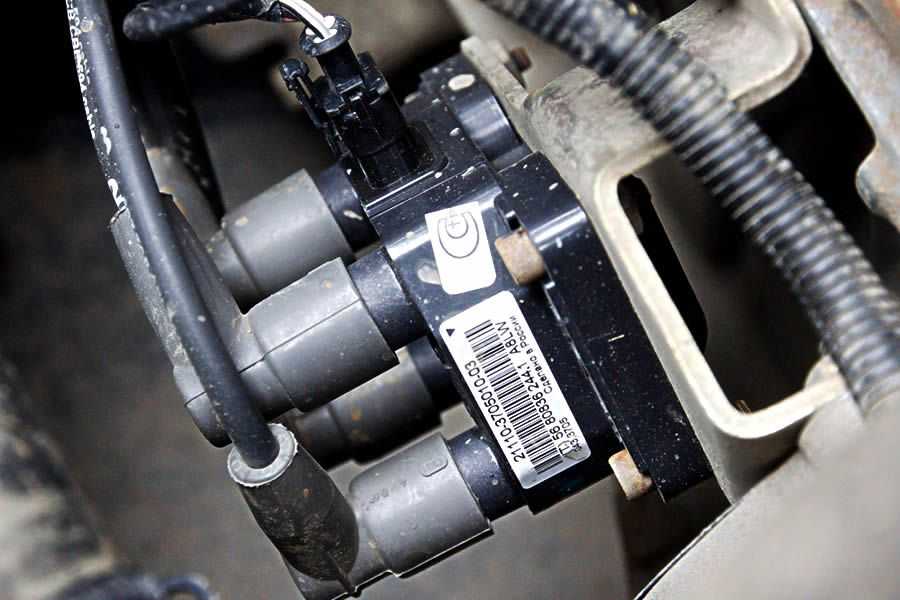

Где находится катушка и модуль зажигания? На карбюраторных автомобилях катушка крепиться при помощи двух гаек к левой части кузова автомобиля, рядом с ней ещё топливный насос находиться который синей стрелкой указан на фото 1 и сама катушка обозначена на том же фото но только красной стрелкой, а что касаемо инжекторных автомобилей на которых установлен модуль зажигания, то он уже крепиться при помощи четырёх болтов с шестигранными головками к кронштейну который в свою очередь очередь на блоке цилиндров закреплён и чтобы вам легче было найти модуль на инжекторе, то под ним ещё находиться масляный фильтр (Указан синей стрелкой на фото 2), поэтому разыщите его то и сам модуль найдёте.

Когда нужно менять катушку и модуль зажигания? При выходе катушки обычно автомобиль уже вы не заведёте, так как искры подаваться на свечи и вовсе не будет, а вот если выйдет из строя модуль зажигания то здесь может произойти две ситуации, первая это так же автомобиль не заводиться и вторая это автомобиль всё завёлся но так как модуль состоит из двух катушек то бывают случаи когда одна из них сгорает и приходит тем самым в негодность или контакты от неё просто отошли и она тоже перестала работать, в этом случаи машина всё же будет заводиться но она будет двоить (Именно двоить будет это не ошибка, это когда работают только два цилиндра из всех четырёх положенных), а из-за этого двоения машина практически не будет ехать (Потеряет всю тягу), часто глохнуть ещё будет и звук её работы поменяется, кроме этого расход топлива значительно увеличиться потому что вы уже будете жать на педаль не по чуть-чуть а почти в пол будете её утапливать (Машина то не едет).

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

Свечи

Задача свечи зажигания — формирование мощной электрической искры для воспламенения топливно-воздушной смеси. Основу конструкции свечи составляют:

центральный электрод, через который поступает ток высокого напряжения;
керамический изолятор;
резьбовая часть (юбка);
боковой электрод.

Какие свечи применяются в БСЗ ВАЗ 2107

В электронной БСЗ рекомендуется использовать свечи следующих производителей и типов:

А17ДВ и их модификации (Россия, г. Энгельс, ЗАЗС);
BP-6 E (Япония, NGK);
W20-EP (Япония, DENSO);
L15Y (Чехия, BRISK);
W-7D (BERU Германия, BERU).

Таблица: основные характеристики свечей зажигания БСЗ

Характеристики	Показатели
Высота резьбовой части, мм	19
Тип резьбы	М14/1,25
Калильное число	17
Величина зазора, мм	0,7–0,8

Первые признаки неисправности

Основные признаки выхода из строя катушки зажигания – отсутствия воспламенения. Если это одиночное устройство с распределителем, то во всех цилиндрах, если сдвоенная, либо одиночная – в обслуживаемых ей. Не обязательно отсутствие искры является стопроцентным признаком неисправной катушки. Возможно, перегорел ограничительный резистор, неисправна свеча, пробил высоковольтный провод, есть неисправность в системе зажигания. Необходима комплексная диагностика неисправности.

Визуальные признаки того, что не работает катушка зажигания:

наличие «дорожек пробоя», окалов на катушке;
изменение цвета диэлектрика;
подгорание контактов и разъемов;
следы перегрева на корпусе;
повышенное загрязнение.

Поговорим более подробнее о этих и других других моментах указывающих, что катушка зажигания Ваз 2106 находиться в неисправном состоянии.

Наличие дорожек перебоя в катушке зажигания

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником.

На фото представлена распространенная неисправность – пробой катушки зажигания Ваз 2106

Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства.

Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Подгорание контактов и разъемов катушки зажигания Ваз 2106

Большой минус, недостаток КГ – это процесс искрения, от которого невозможно избавиться никак. Однако можно добиться значительной минимизации искроотдачи путем подключения конденсатора. Да, и обязательно выставлять правильный зазор.

Специалисты утверждают, что если увеличить зазор выше стандартных значений, можно избавиться от искрения. Другими словами, если подгорают контакты распределителя, увеличение зазора будет оптимальной мерой для устранения проблемы. Однако и на это найдутся свои недостатки. А в частности, уменьшается угол, что приводит к уменьшению напряжения добавочного тока.

Следы перегрева на корпусе катушки зажигания Ваз 2106

Еще один признак по которому, можно определить неисправность катушки зажигания “Вазовской Шестерки” – наличие следов перегрева на корпусе КЗ. На фото представлено как они выглядят:

Так выглядят следы перегрева на корпусе катушки зажигания

Диагностика неисправностей модуля зажигания инжекторных ВАЗ 2107

Зажигание инжекторного ВАЗ 2107 является полностью электронным и считается довольно надёжным. Однако и с ним могут возникнуть проблемы. Модуль при этом играет не последнюю роль.

Признаки неисправности модуля зажигания

К симптомам неисправного модуля относятся:

загорание на приборном щитке сигнальной лампы Check engine;
плавающие обороты на холостом ходу;
троение двигателя;
провалы и рывки при разгоне;
изменение звука и цвета выхлопа;
повышение расхода топлива.

Однако эти признаки могут появиться и при других неисправностях — например, при неполадках топливной системы, а также при выходе из строя некоторых датчиков (кислородного, массового расхода воздуха, детонации, положения коленвала и др.). Если двигатель начинает работать некорректно, электронный контроллер переводит его в аварийный режим, используя все ресурсы, которые есть в наличии. Поэтому при изменении работы мотора увеличивается расход топлива.

В таких случаях следует прежде всего обратить внимание на контроллер, считать с него информацию и расшифровать код возникшей ошибки. Для этого потребуется специальный электронный тестер, имеющийся практически на любой станции технического обслуживания

При выходе из строя модуля зажигания коды ошибок в работе двигателя могут быть следующими:

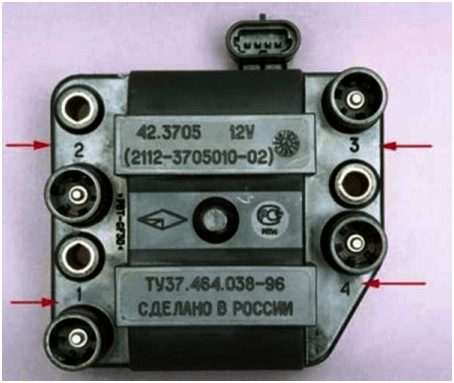

P 3000 — отсутствие искрообразования в цилиндрах (для каждого из цилиндров код может выглядеть как P 3001, P 3002, P 3003, P 3004);
P 0351 — обрыв в обмотке или обмотках катушки, отвечающей за 1–4 цилиндры;
P 0352 — обрыв в обмотке или обмотках катушки, отвечающей за 2–3 цилиндры.

Вместе с тем подобные ошибки контроллер может выдавать и при неисправности (обрыве, пробое) высоковольтных проводов и свечей зажигания. Поэтому перед диагностикой модуля следует проверить провода высокого напряжения и свечи.

Основные неисправности модуля зажигания

К основным неисправностям модуля зажигания ВАЗ 2107 относятся:

обрыв или замыкание на массу в проводке, идущей от контроллера;
отсутствие контакта в разъёме;
замыкание обмоток устройства на массу;
обрыв в обмотках модуля.

Проверка модуля зажигания

Для диагностики модуля инжекторной ВАЗ 2107 потребуется мультиметр. Алгоритм проверки следующий:

Поднимаем капот, снимаем воздушный фильтр, находим модуль.
Отсоединяем от модуля колодку жгута проводов, идущих от контроллера.
Устанавливаем на мультиметре режим измерения напряжения в диапазоне 0–20 В.
Не запуская двигателя, включаем зажигание.
Минусовой (обычно чёрный) щуп мультиметра подключаем к «массе», а плюсовой — к среднему контакту на колодке жгутов. Прибор должен показывать напряжение бортовой сети (не менее 12 В). Если напряжения нет, или оно меньше 12 В, неисправна проводка или сам контроллер.
Если мультиметр показывает напряжение не менее 12 В, выключаем зажигание.
Не подключая разъёма с проводами, отсоединяем высоковольтные проводники от модуля зажигания.
Переключаем мультиметр в режим измерения сопротивления с пределом измерения 20 КОм.
Для проверки устройства на предмет обрыва в его первичных обмотках измеряем сопротивление между контактами 1a и 1b (крайние в разъёме). Если прибор сопротивление стремится к бесконечности, в цепи действительно имеет место обрыв.
Проверяем модуль на обрыв вторичных обмоток. Для этого измеряем сопротивление между высоковольтными выводами первого и четвёртого цилиндров, затем — между выводами второго и третьего цилиндров. В рабочем состоянии сопротивление модуля должно быть около 5–6 КОм. Если оно стремится к бесконечности, цепь оборвана, а модуль неисправен.

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

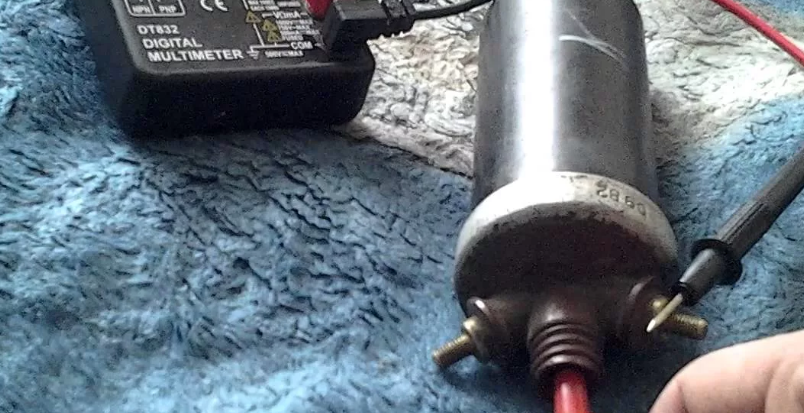

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

катушка зажигания автомобиля ваз 2107 — проверка — замена

Для выполнения работы по проверке катушки зажигания автомобиля ваз 2107 потребуется мультиметр.

Последовательность выполнения работ по проверки катушки зажигания на автомобиле ваз 2107 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Освободив фиксатор, отсоединяем колодку жгута проводов от катушки зажигания. 3. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя автомобиля ваз 2107 и, включив зажигание, измеряем напряжение питания на выводе «15» (средний) колодки жгута проводов катушки зажигания.

Напряжение на выводе колодки катушки зажигания должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, — неисправность в цепи питания, разрядилась аккумуляторная батарея или неисправен ЭБУ. 4. Выключаем зажигание на автомобиле ваз 2107. 5. Снимаем корпус воздушного фильтра (см. «Корпус воздушного фильтра — снятие — установка»). 6. Очищаем катушку зажигания от загрязнения. 7. Отсоединяем наконечники высоковольтных проводов от катушки зажигания. 8. Подсоединяем поочередно щупы омметра к высоковольтным выводам катушки зажигания 1-4 и 2-3 и замеряем сопротивление вторичных обмоток. У исправной катушки зажигания оно должно быть в пределах 5,0 — 6,0 кОм. 9. Для проверки замыкания первичных обмоток на «массу» подсоединяем щупы омметра к среднему выводу «15» разъема и к металлической части корпуса катушки зажигания. Если сопротивление стремиться к бесконечности, замыкания нет. 10. Для проверки на обрыв цепей первичных обмоток подсоединяем щупы омметра к крайним выводам «1а» и «1b» разъема катушки зажигания. Если сопротивление стремится к бесконечности, значит, в цепи

произошел обрыв и катушку зажигания на автомобиле ваз 2107 необходимо заменить. 11. Для снятия катушки зажигания шестигранным ключом на 5 мм отворачиваем четыре винта крепления и снимаем катушку зажигания. Установка катушки зажигания на автомобиль ваз 2107 Установка катушки зажигания на автомобиль ваз 2107 выполняется в обратной последовательности. При этом высоковольтные провода подсоединяем к катушке зажигания в соответствии с номерами цилиндров, нанесенными на корпус катушки зажигания рядом с выводами.

Система зажигания бесконтактного типа

Система зажигания (СЗ) служит для создания импульсного напряжения и своевременного воспламенения горючей смеси в камерах сгорания силового агрегата. Она является основной частью системы энергообеспечения автомобиля.

Эволюция зажигания «семёрки» началась с механизма контактного типа. Его особенностью являлся процесс образования электрического импульса при помощи группы контактов, размещённой в распределителе. Постоянные механические и электрические нагрузки, которым подвергались контакты в такой системе, приводили к тому, что автовладельцам очень часто приходилось их зачищать, менять и регулировать зазор между ними. В принципе, это был единственный существенный недостаток зажигания контактного типа, и водители при возникновении проблем с воспламенением смеси точно знали, что нужно проверять и ремонтировать.

Система зажигания контактного типа не отличалась надежностью и требовала постоянного обслуживания

В начале 90-х годов прошлого столетия «семёрки» получили бесконтактное зажигание. Оно сильно облегчило жизнь владельцев этих автомобилей, ведь в его конструкции уже не было никаких подгорающих контактов, требующих постоянной регулировки. На смену им пришёл электронный коммутатор, который не требует никакого обслуживания.

Конструкция системы бесконтактного зажигания и принцип её работы

Бесконтактная система зажигания (БСЗ) ВАЗ 2107 включает:

электронный (транзисторный) коммутатор;
трансформаторную катушку (двухобмоточную);
распределитель (трамблёр) с датчиком Холла, контактной крышкой и бегунком;
комплект высоковольтных проводов;
свечи.

Каждый из этих элементов является отдельной деталью и выполняет свои функции независимо от других узлов. Искрообразование в двигателе ВАЗ 2107 с системой зажигания бесконтактного типа происходит по следующему алгоритму:

При подаче напряжения на стартер его ротор начинает вращать коленвал, который, в свою очередь, прокручивает вал распределителя с бегунком.
Датчик Холла реагирует на это вращение, регистрирует оборот вала трамблёра и передаёт сигнал на коммутатор. Последний, получив сигнал от датчика, отключает ток, поступающий на первичную (низковольтную) обмотку катушки.
В момент отключения тока во вторичной обмотке трансформатора возникает мощный импульс напряжения, который по центральному проводу передаётся на бегунок (движущийся контакт), расположенный на конце вала распределителя.
Бегунок, двигаясь по кругу, поочерёдно соприкасается с четырьмя неподвижными контактами, расположенными в крышке распределителя. В определённые моменты он передаёт напряжение на каждый из них.
Со стационарного контакта ток через высоковольтный провод поступает на свечу зажигания, вызывая искрообразование на её электродах.

Замена катушки зажигания на автомобиле ВАЗ 2107

Для выполнения замены катушки нам потребуются следующие инструменты:

новая катушка зажигания;
торцовые головки на 10 и 8 с воротком;
отвёртка плоская.

Последовательность замены катушки

Открывается капот машины, с аккумулятора рожковым ключом на 10 снимаются обе клеммы.
С катушки снимается главный высоковольтный провод. Это делается вручную, провод нужно с небольшим усилием потянуть вверх.
На катушке есть две клеммы с проводами. Гайки на клеммах откручиваются торцовой головкой на 8, провода снимаются.
Открывается доступ к двум крепёжным гайкам катушки. Они откручиваются торцовым ключом на 10.
Катушка снимается, заменяется новой, после чего производится обратная сборка системы зажигания автомобиля.

Итак, замена катушки зажигания не является сверхсложной задачей и вполне по силам даже начинающему водителю. Главное — соблюдать вышеуказанную последовательность действий, а перед началом работ — не забыть снять клеммы с аккумулятора.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

Конструкция катушки зажигания

Практически все катушки зажигания на автомобилях ВАЗ являются обычными повышающими трансформаторами, оборудованными двумя обмотками — первичной и вторичной. Между ними располагается массивный стальной сердечник. Всё это помещено в металлический корпус с изоляцией. Первичная обмотка изготовлена из медного провода, покрытого лаковой изоляцией. Количество витков в ней может варьироваться от 130 до 150. Именно на эту обмотку подаётся исходное напряжение в 12 вольт.

Конструкцию катушки зажигания на ВАЗ 2107 нельзя назвать сложной

Вторичная обмотка находится поверх первичной. Количество витков в ней может достигать 25 тысяч. Провод во вторичной обмотке тоже медный, однако его диаметр составляет всего 0.2 мм. Выходное напряжение, подаваемое на свечи со вторичной обмотки, достигает 35 тысяч вольт.

Виды катушек зажигания

В разные годы на автомобили ВАЗ устанавливались разные типы катушек зажигания, которые отличались по конструкции:

общая катушка. Одно из самых ранних устройств, которое устанавливалось на самые первые «семёрки». Несмотря на почтенный возраст, катушка устанавливается на ВАЗ 2107 и сегодня. Конструкция устройства была описана выше: две медных обмотки поверх сердечника из стали;
индивидуальная катушка. Она в основном устанавливается на машины с электронными системами зажигания. В этих устройствах первичная обмотка тоже располагается внутри вторичной, однако индивидуальные катушки устанавливаются на все 4 свечи ВАЗ 2107;
спаренные катушки. Эти устройства используются только на машинах с электронными системами зажигания. От всех остальных эти катушки отличаются наличием двойных проводов, благодаря которым искра подаётся не в одну, а сразу в две камеры сгорания.

Расположение и схема подключения

Катушка зажигания на автомобилях ВАЗ 2107 находится под капотом, у левого брызговика. Крепится на двух длинных шпильках. К ней подключён резиновый колпак с высоковольтным проводом.

Катушка зажигания на ВАЗ 2107 находится под капотом слева, у брызговика

Подключается катушка по схеме, приведённой ниже.

Схема подключения катушки зажигания ВАЗ 2107 не отличается особой сложностью

Настройка зажигания ВАЗ 2107

После установки новых узлов системы рекомендуется проверить правильность установки момента зажигания и угла его опережения. В случае необходимости нужно произвести их регулировку.

Настройка момента зажигания предполагает выставление шкива коленчатого вала по меткам, а также регулировку положения вала распределителя. Порядок работ следующий:

Определяемся с тем, какое топливо будет использоваться в автомобиле. Если это бензин с октановым числом ниже 92, ориентируемся на первый отлив на крышке привода газораспределительного механизма. Во всех других случаях наш ориентир — вторая (средняя) метка.
Ключом на 36 мм проворачиваем коленвал до точного совпадения метки на его шкиве с выбранным отливом на крышке.
Переходим к моторному отсеку. Ранее мы установили трамблёр, но полностью его не зафиксировали. Снимаем крышку с устройства. Если бегунок устройства не указывает на свечу первого цилиндра, аккуратно проворачиваем весь распределитель до наиболее точного совпадения.
Дальше нам понадобится контрольная лампа. Один её провод подключаем к выводу «К» катушки, второй — к «массе». Включаем зажигание, смотрим на лампу. Если она горит, медленно прокручиваем корпус распределителя влево, пока лампа не погаснет. Когда это случится, опять же, медленно вращаем трамблёр по часовой стрелке до момента её загорания.
Затягиваем гайку крепления распределителя ключом на 13 мм. Крепим крышку. Проверяем работу двигателя.

На этом этапе, в принципе, регулировка зажигания может быть закончена. Все основные работы сделаны. Однако для более точной настройки момента искрообразования желательно проверить, как ведёт себя двигатель автомобиля в дороге: как набирает обороты, достаточна ли мощность и т. п.

Точная регулировка зажигания в условиях СТО производится с использованием стробоскопа. Нам же он не понадобится, мы все сделаем на слух. Алгоритм регулировки такой:

Выезжаем на безопасный участок ровной дороги с низкой интенсивностью движения.
Разгоняем автомобиль до 60–70 км/час.
Включаем четвёртую передачу.
Резко давим на педаль газа, вжимая её в пол. Держим её так 3–4 секунды. Если двигатель при этом «захлёбывается», появляется провал — наше зажигание запаздывает. В этом случае останавливаемся, поднимаем капот, отпускаем гайку трамблёра и проворачиваем его немного вправо. Повторяем процедуру до тех пор, пока двигатель не станет чётко отзываться на нажатие педали. При правильной настройке зажигания в момент нажатия на газ слышен краткосрочный звон пальцев поршней, прекращающийся после одной-двух секунд.
Если же двигатель не «захлёбывается», а реагирует нормально, но при этом звон пальцев становится постоянным, зажигание нужно сделать более поздним путём проворачивания трамблёра против часовой стрелки.

На практике такой настройки более чем достаточно для обычной эксплуатации машины, но после замены элементов системы зажигания не будет лишним осуществить и регулировку карбюратора, подстроив его под новые параметры искры.

Как видите, ничего сложного ни в конструкции, ни в монтаже, ни в регулировке бесконтактного зажигания нет. Именно благодаря этому оно и заслужило доверие владельцев отечественной «классики».

Предпосылки поломки

Обратите внимание, что контрольная лампа неисправности системы управления двигателем, расположенная на щитке приборов в блоке сигнализаторов – это первый сигнализатор отклонений в работе ваз 2107, где используется инжектор. Некоторые модификации ваз 2107 предусматривают расположение контрольной лампы на верхнем вкладыше панели радиоприемника

Путем запуска зажигания и проводится тестирование неисправности системы, которое подразумевает загорание лампы и её угасание после моторного запуска. Предпосылкой для диагностики системы зажигания будет неугасающая лампа при работающем двигателе.

Тип системы зажигания не менее важен в определении параметров свечи зажигания. Часто подобная манипуляция не дает особых улучшений ( свечи характеризуются достаточно длительным сроком службы), поэтому бесконтактная система зажигания подвергается к полной диагностике.

Пару слов о БЗС (Бесконтактная система зажигания) Ваз 2106

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

По надёжности работы БСЗ существенно превосходит устаревшее контактное зажигание «шестёрки», проблемы возникают гораздо реже и проще диагностируются.

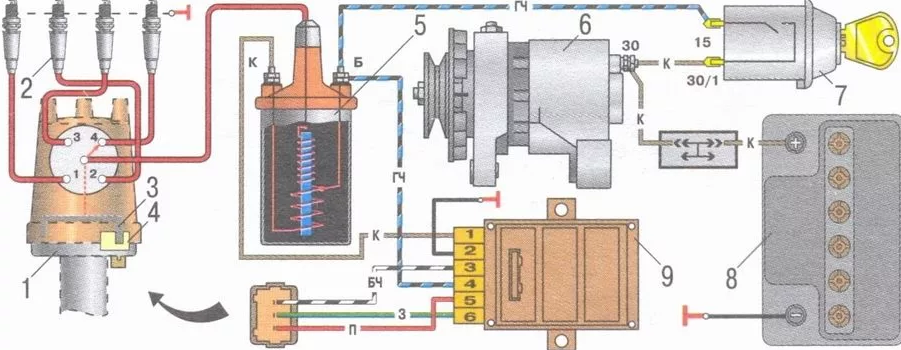

Все элементы системы связаны между собой и с двигателем следующим образом:

вал трамблёра вращается от приводной шестерни мотора;
установленный внутри распределителя датчик Холла подключён к коммутатору;
катушка соединяется линией низкого напряжения с контроллером, высокого — с центральным электродом крышки трамблёра;
высоковольтные провода от свечей зажигания подключаются к боковым контактам крышки главного распределителя.

Резьбовой зажим «К» на катушке соединён с плюсовым контактом реле замка зажигания и клеммой «4» коммутатора. Второй зажим с маркировкой «К» связан с контактом «1» контроллера, сюда же приходит провод тахометра. Клеммы «3», «5» и «6» коммутатора служат для подключения датчика Холла.

Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника

Залог качественной проверки замыкания

Бесконтактная система зажигания предусматривает проверку на наличие замыкания

Сперва уделяют внимание обмотке катушки. Чтобы приступить к работе, подсоединяют мультиметр, которым определяется значение сопротивления

Существует рекомендация, которая касается смазки наконечника высоковольтного провода: здесь используется специальное средство для ВАЗ 2107 либо технический вазелин.

Сама катушка диагностируется следующим образом:

модуль отсоединяется от наконечников;
один вывод прибора подключается к центральному контакту, который имеет катушка;
другой вывод прибора подключается к массе.

Если на дисплее прибора бесконечности подразумевается, что замыкания отсутствует, соответственно, катушка в порядке

Важно: неизмененные показатели дисплея при прозвоне цепи и будут свидетельствовать о бесконечности

Проверка первичной цепи зажигания подразумевает установку мультиметра к её левому и правому контактам, которым отводится функция зажигания. Эта установка омметра должна спровоцировать изменение показаний. Если такое не наблюдается, можно готовиться не только к замене катушки, но и всего аппарата. Ориентируются здесь на показатель нормы, который составляет 3-3.5 Ом.

Процесс проверки вторичных обмоток модуля включает:

Отсоединение от него проводных наконечников.
Ровное расположение перед собой.
Установку модуля к правым выходам верхнего и нижнего расположения

Сосредотачиваем внимание на показателях, которые выставляются прибором за секунды.
Предыдущая манипуляция проводится аналогично с левыми выходами верхнего и нижнего расположения.. Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом

Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится

Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом. Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится.
