Установка бесконтактного электронного зажигания на автомобили ваз-2101 — 2107, классика

Установка элементов зажигания

Имея все это в сборе, можно приступать к установке. Имеется определенная схема, бесконтактное зажигание ВАЗ-2101 по которой и монтируется, но не обязательно ей следовать, порядок работ можно и менять, важен лишь конечный результат.

Итак, монтируем бесконтактное электронное зажигание ВАЗ-2101:

1. Выкручиваем свечным ключом старые свечи, а на место их устанавливаем новые, предварительно проверив и установив на них зазор между электродами в 0,7-0,8 мм;

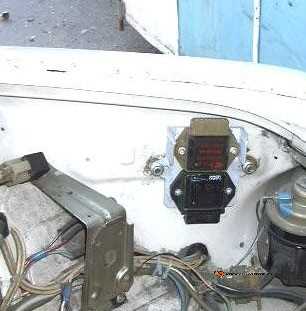

2. Устанавливаем коммутатор. Поскольку посадочного места для него не предусмотрено, но выбрать его придется самому. Лучшим местом для установки считается задняя стенка моторного отсека. Там и найдется нужная по размерам площадка, и мешать в дальнейшем коммутатор не будет, главное, чтобы доступ к нему был легким. Для закрепления можно использовать дрель, для сверления отверстий. Затем коммутатор крепиться болтиками и гайками. Но можно и закрепить его при помощи саморезов. Важным условием является максимальное прилегание коммутатора к поверхности, чтобы лучше обеспечить его охлаждение.
3. На «родном» трамблере снимаем крышку и проворачиваем коленчатый вал, пока бегунок не станет в положение, соответствующее ВМТ первого цилиндра. Дополнительно следует проверить совпадение меток на шкиве колен. вала с рисками на крышке привода ГРМ. Метка шкива должна совпадать со средней риской.

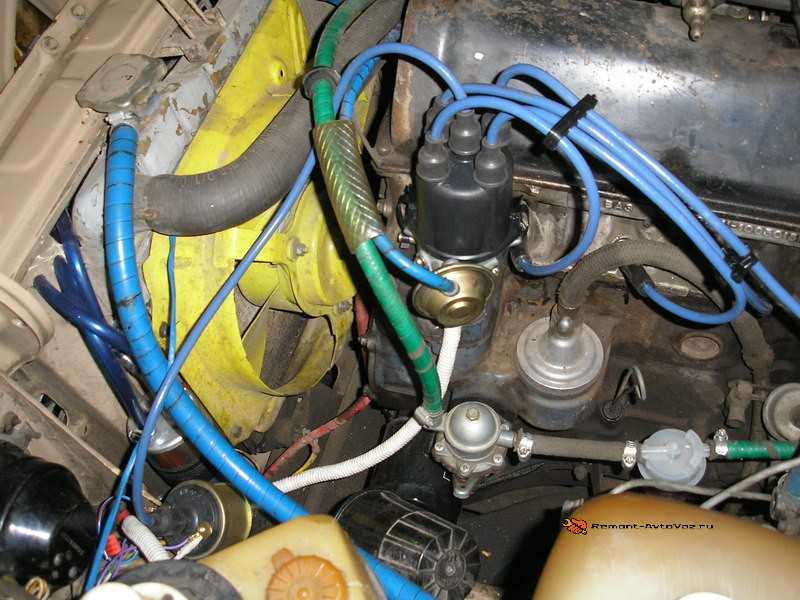

4. Откручиваем крепление «родного» трамблера и извлекаем его. На новом бесконтактном трамблере перед установкой тоже снимаем крышку и устанавливаем бегунок в положение, которое идентично положению на старом. После чего ставим его на место извлеченного и наживляем гайку его крепления, но не затягиваем.
5. Сбоку на бесконтактном трамблере установлен датчик Холла, который нужно правильно установить. Для этого вращаем корпус трамблера, пока его центральный электрод не совпадет с краем ближнего технологического окна, от которого и зависит начало подачи искры. После установки датчика Холла в нужное положение, затягиваем крепление трамблера.
6. Попускаем крепление катушки зажигания, предварительно от нее отсоединив провод высокого напряжения, идущий на трамблер. Остальные провода отсоединять от нее не нужно. На место «родной» катушки устанавливаем новую и закрепляем ее.

На этом бесконтактная система зажигания ВАЗ-2101 считается установленной, но остается еще правильно совершить подключение, чтобы она заработала.

Регулировка зажигания

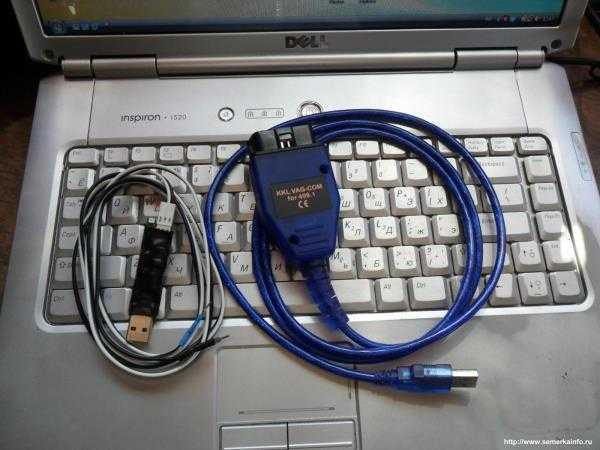

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Модуль зажигания относится к таким механизмам, у которых достаточно трудно определить наличие неисправностей

На него обращают внимание когда наблюдаются серьезные отклонения в работе автомобиля. В том случае, если двигатель ВАЗ 2107 сразу не запускается, рекомендуется отрегулировать зажигание, а при неровной работе мотора — требуется надлежащая проверка

Здесь главное не забывать, что модуль зажигания инжекторного мотора и представляет собой систему, которая при помощи катушек вырабатывает электрическую энергию для образования искры и дальнейшего запуска транспортного средства.

Что понадобится для переоборудования системы зажигания

Итак, чтобы установить бесконтактное зажигание на ВАЗ-2101 вначале потребуется приобрести все его составные части. Можно купить все элементы от более новой модели ВАЗ. Ниже будут указаны маркировки всех элементов, которые лучше использовать:

• Коммутатор (модель K563.3734 ТУ11 КЖЩГ 023-94) включающий в себя также аварийный коммутатор (модель K562.3734). По сути это два отдельных коммутатора соединенных воедино. Наличие аварийного коммутатора обеспечит работоспособность системы даже при выходе из строя основного;
• Комплект свечей (модель А17ДВР или их аналоги);
• Датчик-распределитель, он же трамблер (модель 38.3706);
• Катушка зажигания с разомкнутым магнитопроводом (модель 27.3705);
• Жгут проводов с фишками для подключения;
• Провода высокого напряжения с наконечниками (если «родные» провода в отличном состоянии, покупать новые необязательно);

Важно при покупке трамблера проследить, чтобы не продали под видом нужного распределитель модели 3810.3706. Данный трамблер используется на «Ниве», по виду указанные модели идентичны, но «Нивовский» обладает другими рабочими характеристиками, с частности центробежного регулятора и вакуумного регулятора

Также, чтобы бесконтактная система зажигания ВАЗ-2101 «прижилась» на Вашем авто, потребуется наличие определенного инструмента:

• Свечной ключ;
• Ключи рожковые (на 8, 10, 11, 12, 13);
• Пассатижи;
• Набор щупов (нужны будут размерами 0,7-0,8);

Проверка элементов системы зажигания

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

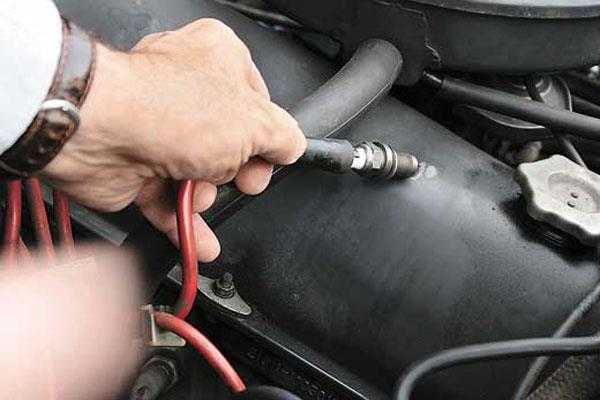

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа — первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр — прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.

1. Снять корпус воздушного фильтра.

2. Отсоединить минусовую клемму с аккумулятора.
3. Вынуть высоковольтные провода из крышки модуля зажигания.
4. Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

Схема катушки зажигания ВАЗ 2106

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

1. На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
2. Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
3. Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
4. Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.

При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Подключение

Вначале соединяем проводкой с фишками коммутатор и трамблер. Там все просто, попутать стороны установки невозможно будет, поскольку и на трамблере и на коммутаторе есть направляющие, которые дадут подсоединить фишки только в правильном положении.

Черный провод, выходящий от коммутатора должен быть закреплен на массу. Контакт этого провода с кузовом должен быть очень хорошим, поэтому не помешает зачистить кузов в месте крепления от краски.

Красный провод, идущий от коммутатора присоединяется к установленной на авто катушке зажигания, к выводу «К». Со старой катушки отсоединяем два провода, подсоединенных к выводу «Б». Если проводка на авто не менялась, то эти провода имеют синий и голубой с черной прожилкой окрасы.

При подсоединении к выводам новой катушки, не стоит ориентироваться на старую. Дело в том, что в новой катушке эти выводы имеют зеркальное положение по сравнению со старой. Это нужно учитывать, чтобы не перепутать.

Устанавливаем на трамблер крышку и подсоединяем все провода высокого напряжения. Также от карбюратора подсоединяется трубопровод, идущий на вакуумный регулятор. На этом можно считать, что бесконтактное зажигание на 2101 полностью установлено и подключено.
