Ошибки и неисправности, обслуживание датчика
Для проверки цепи нагревателя нужно выключить зажигание, отсоединить колодку жгута от контролера и проверить контакт Х1/С4, замкнув его на бортовую сеть автомобиля. Если замыкания не произошло, значит, неисправен контроллер. Если есть, надо отсоединить колодку УДК и проверить замыкание ее контакта D. При наличии — надо проверять жгут проводов, при отсутствии — вышел из строя УДК.
Когда поврежден жгут, колодка или штекер лямбда-зонда, выход лежит только в его замене. Кислородный датчик обязательно должен соприкасаться с окружающим воздухом. Для этого между проводами зонда сделаны специальные зазоры, которые легко повредить, если затеять ремонт.
Следите за состоянием уплотняющей накладки на наружной поверхности датчика и не допускайте ее повреждения. Для снятия лямбды выключаем зажигание, отсоединяем от зонда жгут проводов, гаечным ключом на 22 аккуратно выкручиваем само устройство. Процедура установки нового датчика описана в следующем разделе. Новая лямбда требует аккуратного обращения при установке, не допускающего загрязнений и повреждений.
Check Engine на приборной панели может и не загореться, но если вы заметили возросший расход топлива и неустойчивую работу двигателя или то, что мотор не дотягивает до своей максимальной мощности, это показатель выхода из строя УДК. Если загорается Check Engine, ЭБУ усредняет настройки двигателя, и использовать его в полном объеме уже не получится — необходимо ехать в сервис на диагностику.
Описание и устройство
Их присутствие может вывести прибор из строя и негативно сказаться на работе самого мотора при попадании в камеру сгорания. Контроллер двигателя реагирует на это, записывая в память ЭБУ сообщение об ошибке. Первые кислородные датчики разогревались только от выхлопных газов. Встречается также название «лямбда-зонд». На автомобильных форумах давно исписано множество страниц на тему, что такое лямбда-зонд и какие у него бывают неисправности.
Датчик располагается в специальном отверстии выпускного коллектора на резьбе очень близко к блоку цилиндров. С неисправным кислородным датчиком не получится легально пройти плановый технический осмотр. Машину направят на ремонт, а ЭБУ переведет ее в аварийный режим, в котором она не выдаст свой мощностный потенциал полностью.
- одноконтактным;
- двухконтактным;
- трех- и четырехконтактным.
Качество топлива, а именно наличие в нем металлоорганических присадок, напрямую влияет на точность показаний лямбды. Эти присадки являются наиболее опасными для кислородного датчика загрязнителями при образовании выхлопных газов.
Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?
Примечание! Перед покупкой данного датчика в автомагазине, берите точно такой же, который и у Вас стоял (Маркировку для этого на старом датчика посмотреть нужно, но для этого датчик конечно же снять придётся), если Вы пренебрежёте этим то двигатель скорее всего будет работать не так как должен, так же категорически не рекомендуем Вам брать кислородные датчики без подогрева, (Даже если Ваш автомобиль таким и оснащался), такие датчики не всегда верные показания могут выдать пока они не нагреются, за счёт чего двигатель опять же будет работать не верно, поэтому перед покупкой нового датчика всё эти нюансы обязательно учитывайте!
1. Снимается датчик очень легко, сперва скидывается минусовая клемма с аккумулятора (Как это сделать, читайте «в этой статье», пункт 1) и после чего разъединяется колода и разъёмов проводов, как только это будет сделано, выкрутите сам датчик за резьбу которая на нём нанесена и тем самым извлеките его из отверстия в выпускном коллекторе и всё, можете устанавливать новый.
Дополнительный видео-ролик: Посмотрите ролик в котором рассказывается про кислородный датчик, который расположен по ниже:
Датчик кислорода Калина (фото 1), он же УДК, позволяет системе управления двигателем корректировать подачу топлива, если в выхлопных газах повышается уровень кислорода, то есть топливовоздушная смесь становится бедной. Кислород создает разность электрических потенциалов, которая усиливает сигнал датчика.
Последовательность работ в 8-клапанной Калине
Первым делом нужно залить все резьбовые соединения жидким ключом. Гайки при длительном воздействии высоких температур деформируются и разрушаются вследствие коррозии, поэтому отвинтить их достаточно проблематично. После скручивания гаек проводится следующая работа:
- сливается охлаждающая жидкость;
- снимаются фишки лямбда-зондов;
- отвинчиваются болты, которые крепят впускной коллектор к ГБЦ и приемной трубе;
- демонтируется удерживающий кронштейн;
- снимается выпускной коллектор;
- удлиняется провод лямбда-зонда;
- устанавливается «паук»;
- система собирается в обратном порядке.
Существуют различные варианты пауков: система 4-1; 4-2-1; 4-2-1 с модифицированным звуком. Наиболее популярный – 4-1. Конструкция имеет четыре сходящихся в одну трубы, которые приварены к пластине ГБЦ. Система 4-2-1 также выполнена из четырех труб, первая и вторая из которых сходятся в одну, так же как третья и четвертая. Затем две трубы образуют одну и передают выхлопные газы далее в систему.
При установке «паука» 4-2-1 укорачивается приемная труба. Вследствие этого вмонтировать обманку конструкции 4-1 или новый катализатор в машину без модификации будет невозможно. Система 4-1 полностью идентична заводскому катализатору Калины.
Замена устройства
- значение сопротивления подогревателя;
- схему электрических цепей зонда;
- каталожный номер своего датчика.
Обратите внимание, что датчик без подогрева можно заменить подогреваемым датчиком. Только не наоборот
Перед установкой нового кислородного датчика необходимо снять клеммы с аккумулятора, на сам прибор нанести графитовую смазку (то есть на его резьбу). Устанавливаем лямбду на штатное место, заводим двигатель и ждем, пока датчик прогреется до рабочей температуры. По мере прогрева контролируем напряжение сигнального выхода вольтметром.
В одном из проводов напряжение будет около 4 Вт, именно к нему надо паять резистор с сопротивлением 1 Ом. Также необходимо припаять конденсатор емкостью в 2,2 Ф, после чего 1-й датчик подключается к переделанному выхлопу, а второй просто остается болтаться на штатном месте. Обычно таким способом экономятся средства, поскольку он отменяет необходимость перепрошивки ЭБУ, которая стоит дорого.
Эмулятор — точно рассчитан на совместимость с мозгами двигателя прибор. Используя его, вы не повредите лямбду во впускном коллекторе и не сделаете хуже своему железному коню. А иначе ЭБУ просто не даст двигателю нормально работать, так как перестанет получать от катализатора и диагностического датчика данные (зонд-то удален). Так ремонтируется на Ладе Калина датчик кислорода. Удачи!
Типовые симптомы неисправности на Лада Калина:
- снижение мощности двигателя (ухудшение динамики разгона, снижение максимально-развиваемой скорости) вкупе с повышенным расходом топлива
- затрудненный запуск двс (дольше стал заводиться)
- резкий ядовитый запах из системы выпуска
- из катализатора слышны посторонние шумы (звон, дребезжание)
- показывает диагностика с соответствующими ошибками, указывающими на неэффективную работу
Если есть какое подозрение на неправильную работу — приезжайте, проведём бесплатную диагностику. При необходимости произведем необходимый ремонт.

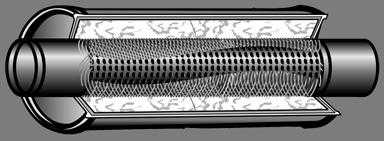

Мы предлагаем максимально надёжный вариант — замена катализатора на высококачественный пламегаситель заводского изготовления (см. рисунки) из двухслойной нержавеющей стали с установкой контроллера для корректировки показаний лямбда-зонда (обманка) собственного производства.
Рис. 1
Рис. 2
Рис. 3
Существует ошибочное мнение, что после удаления катализатора и замены на пламягаситель, Калина будет работать громче, какой бы пламягаситель не поставили. Пламегасители последнего поколения работают так же тихо, как и катализаторы, а иногда даже тише, если внутри сделаны две-три отражающие, охлаждающие и шумопоглощающие камеры, а также используются 2-3 вида набивки, гасящей шум, температуру и давление. Самая качественная набивка выполнена из нержавеющей проволоки и кевлара: она не боится высоких температур и за счет своей прочности не выдувается. Она поглощает шумы в три раза лучше базальта (самая распространенная). Изделия с такой набивкой охлаждают выхлопные газы лучше своих собратьев, а служат в 10 раз дольше.
Замечание. Замену на универсальные катализаторы для Lada Kalina не производим из-за неприспособленности их к нашему бензину в купе с невысоким качеством исполнения производителями ради низкой цены (в основном Китай).
Все перечисленные операции выполняются для всех поколений модели и версий предназначенных для любых стран.
Источники
- http://vaz-russia.ru/remont-vaz-1117-kalina-universal/zamena-datchika-kisloroda-na-kaline.html
- http://expertvaz.ru/lada-kalina/datchik-kisloroda.html
- http://www.exhaust-service.ru/lada/kalina/katalizator/
Особенности лямбда-зонда
Иногда происходит диаметрально противоположное: сообщение о богатой смеси, когда на это нет видимых причин. В этом случае делается искусственный подсос и аналогично проверяется реакция лямбды. Если датчик исправен, напряжение сигнального выхода вернется в норму. УДК должен незамедлительно реагировать на любые изменения, это главный критерий его нормальной работы. Если у датчика замедленная реакция, то тут действительно нужно срочно его менять.
Нужно учесть, что в выпускную систему засасывается воздух, который не может пройти мимо кислородного датчика. Поэтому может возникнуть такая реакция лямбды, которая будет соответствовать бедной смеси, хотя на самом деле она может быть и слишком богатой, что подтвердит проверка газоанализатором
Поэтому при диагностике именно на показания газоанализатора надо обратить внимание в первую очередь.
