Замена крестовины карданного вала ваз 2110 своими руками

Регулировка кулисы. Последовательность процедуры

На ВАЗ 2110 регулировка кулисы поддается ремонту в условиях обычного гаража, потребуется только запастись терпением, свободным временем и участием неравнодушного товарища. Как отрегулировать кулису ВАЗ 2110, если признаки неисправности только начали проявляться:

• Необходимо установить рычаг коробки на первую передачу. Сделать это будет трудно, но выполнить надо;
• Автомобиль удобнее всего осматривать на подъемном механизме, который даст доступ под автомобиль. Необходима фиксация ручником, стопорящими предметами, установленными под колеса;
• Коробка должна остаться включенной на первую передачу;
• Открыть подкапотное пространство, постараться найти хомут, который сдерживает кулису. Чтобы это проделать, надо подобраться к раздаточной коробке и снизить давление хомута;
• Как только хомут ослаблен, выполнить следующий этап регулировки — рычаг переключения передач перевести влево максимально, на сколько возможно. Делать это надо без рывков, при хаотичном движении кулиса соскочит;
• При положении рычага коробки в максимально левом положении, затянуть хомут;
• Часто достаточно сдвинуть кулису по отношению к карданчику на считанные миллиметры.

Регулируя кулисы, есть возможность оценить степень износа карданчика, его лучше заменить, если замечен сильный износ.

Отличия короткоходной кулисы

Основные отличия можно наблюдать даже на фотографии. Мы видим, что короткоходная кулиса имеет меньшие размеры, а именно — длину.Чтобы снизить длину хода при запуске, следует увеличить длину передачи под шарниром. За счет этого мы сможем не только получить более короткие передачи, но и сохранить в исходном положении ось тяги.

На фото изображена самостоятельно модернизированная кулиса. В качестве альтернативы можно использовать деталь от других моделей ВАЗ.

Стоит понимать, что после такого тюнинга, нужно будет прикладывать больше усилий при смене скоростей. После модернизации переключение будет напоминать контроль джойстиком, что несомненно является плюсом. Помимо кулисы, можно установить безлюфтовый карданчик, который тоже положительно повлияет на четкость работы коробки передач.

Сравнение короткого и длинного хода

Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два-три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».

Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.

Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.

Замена кулисы на короткоходную

Короткоходную кулису можно купить в автомагазине или на авторынке. Отличить её от стандартной довольно просто. Достаточно замерить расстояние от шаровой опоры до шарнира сопряжения с тягой, ведущей к исполнительным устройствам КПП. У стандартного длинноходного механизма это расстояние составляет примерно 4 см, а у короткоходного — около 10 см.

Короткоходная кулиса ВАЗ 2109 своими руками устанавливается без особых проблем.

Порядок замены кардана.

1. После отсоединения хомута крепления кардана к тяге привода исполнительного устройства, снимите пыльник.
2. Открутите фиксирующий болт, расположенный на кардане.
3. Несколькими лёгкими ударами среднего молотка сбейте кардан кулисы с вала.
4. Наденьте новый пыльник, установите кардан от Калины.

Параллельно со сборкой механизма привода переключения передач проводится регулировка кулисы ВАЗ 2109. Вам понадобится помощь товарища. До того как отрегулировать механизм, предложите помощнику занять место в салоне «девятки». Установив ручку переключения передач в центральное нейтральное положение и аккуратно отведя ручку вправо, помощник дождётся, пока вы затянете фиксирующий болт и хомут. Необходимо настроить правильность включения передач и окончательно затянуть из салона пять фиксирующих механизм болтов.

Здравствуйте уважаемые читатели!Вовремя покатушек услышал дребезг в районе КПП и причем когда придерживал рычаг, звяконье проходило. Сразу же начал грешить на так называемый «карданчик».На следующий день загнал авто в гараж и проверил его. Карданчик мягко говоря люфтил.Решил менять. Я давно слышал что карданчик от Калины ставят на Приору. Вот и я решил поставить. Доехав до магазина я купил эту самую деталь, приступил к установке.Снял приоровский карданчик.

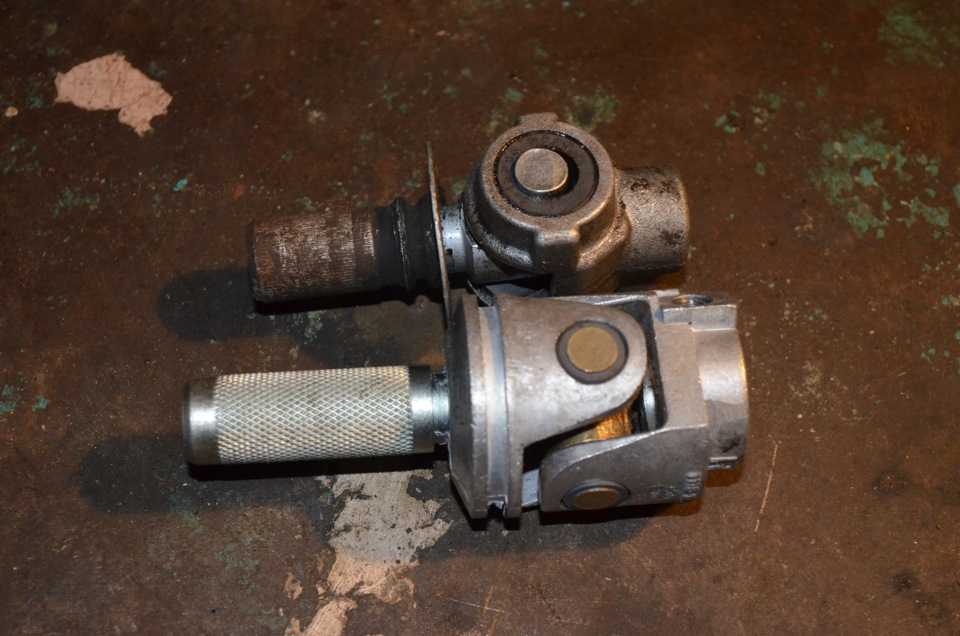

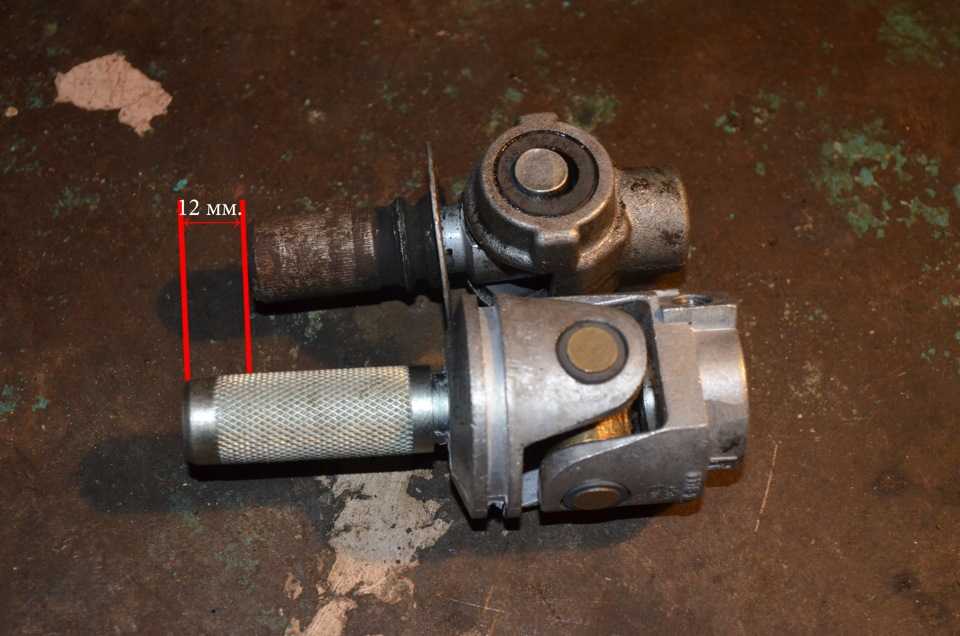

Сравним!

Снимаем карданчик.
Сдвигаем пыльник с шарнира привода КПП. Откручиваем кулису ключом на 13 и сдергиваем ее. Далее откручиваем сам кардан от коробки ключом на 10 и извлекаем карданчик.И так снял я старый шарнир привода КПП. Пыльник оставил старый. Первым делом что я сделал: это отрезал 12 мм штока от калиновского карданчика.

Установка.
Выставляем рычаг КПП.

Делаем короткоходную кулису своими руками

На схеме подробно показано, где нужно резать болгаркой, а где нужно варить.

Итак, начинаем процесс модернизации:

1. Поднимаем место крепления железки, которая идет от КПП к рычагу внутри салона ВАЗ 2110.
2. Можно обойтись и без демонтажа кулисы, главное – выполнить разбор шаровой опоры.
3. Теперь нам нужно добиться того, чтобы пластмассовые лапки освободили шарик. Для этого необходимо разжать металлическое кольцо. Отсоединяем тягу и аккуратно затаскиваем её внутрь сквозь чехол, отвечающий за защиту от грязи. Работать будет значительно удобнее, если хомут около КПП будет ослаблен.

Регулировка выполняется при помощи этого рычага.

Руководствуясь схемой, срезаем детали при помощи болгарки. В тягу необходимо приварить кусок металлической трубы с толщиной стенок около 3 миллиметров. Чтобы не было перекоса, необходимо использовать одинаковые куски. Тягу можно удлинить на 2-4 сантиметра.
Осталось поднять шарнир с крючком, служащий для предотвращения ошибочного перехода на заднюю передачу 2110.

Замена выполняется по такой же схеме. Только вместо сварки устанавливается внештатная короткоходная кулиса от другого автомобиля. Замена является более дорогим решением, так самостоятельно провести её проблематично. Если же опыт работы с КПП есть, то замена и покупка новой детали будут стоить около 1000 рублей.

Переключение передач на ВАЗ 2109

На «девятке» устанавливают пятиступенчатую ручную коробку перемены передач (КПП). Связь рычага управления выбором передачи с исполнительными устройствами КПП осуществляется чисто механически. Для этого служит стальной стержень, нижний конец которого закреплён на шаровой опоре в корпусе механизма выбора передачи, а верхний снабжён удобно ложащимся в руку водителя набалдашником. Этот рычаг, не совсем обоснованно, в народе называют «кулисой».

У классической кулисы рычаги соединяются при помощи ползуна, который может перемещаться вдоль неё. Особенно эффектно она выглядит в приводе ведущих колёс магистрального паровоза. В автомобильной кулисе элементы имеют определённую свободу, они соединены шарниром, но точка сочленения не может перемещаться вдоль кулисы. Тем не менее, название прижилось.

Рычаг перемены передач «девятки» имеет две степени свободы по три положения в каждой: «вперёд — нейтраль — назад» и «влево — нейтраль — вправо». Это даёт 9 вариантов положения селектора, из которых два (влево назад и вправо назад) не используются. Остальным семи соответствуют пять передач переднего хода, одна передача заднего и нейтраль.

Стандартную кулису ВАЗ 2109 называют длинноходной потому, что точка крепления тяги, ведущей к КПП, расположена довольно близко к шаровой опоре. Расстояние до точки крепления составляет примерно 4 см. При общей длине рычага с набалдашником в 30 см, чтобы переместить шток КПП всего на 2 см, рукоятку КПП надо передвинуть на 15 см. Плюс люфты — получается очень длинноходный вариант, и его нельзя настроить иначе.

Кулиса от Калины на ВАЗ 2109 тоже улучшает ситуацию.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ »)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Эта популярная доработка, которая заключается в установке на ВАЗ 2110 безлюфтового карданчика от Калины. который устанавливается на кулису КПП. Так как карданчик представляет собой шарнир без люфта, то он способствует уменьшению поперечного хода рычага, также возрастает четкость включения передач. Какие еще изменения после такого тюнинга Вас могут ожидать ?

Правильное название карданчика от Лада Калина: Шарнир тяги привода управления коробки передач (безлюфтовый). Номер по каталогу 1118-1703160. В простонародье — рюмка. Цена около 350 рублей.

Видео, которое дает наглядно понять в чем разница между штатным карданчиком ВАЗ 2110 и шарниром Лада Калина :

Чтобы заменить карданчик «десятки» потребуется яма, ключи на 10 и 13:

1. Шарнир тяги привода управления коробки передач скрыт под пыльником.
2. Снимаем пыльник и сдвигаем его к КПП.
3. Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с шарнира. Затем откручиваем болт на 10, фиксирующий шарнир на штоке выбора передач и снимаем шарнир.
4. Устанавливаем новый шарнир без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.

Одеваем пыльник и кулису на место и регулируем ее. После этого делаем пробный заезд. Если все хорошо, то затягиваем хомут.

Есть мнение, что перед установкой рюмки нужно немного отпилить ее кончик, на самом деле все прекрасно устанавливается и без отпилов. После регулировки рычаг КПП располагается ровно по середине.

Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110

Кажется, что поперечный ход рычага уменьшился. Особенно чувствуется разница во время движения, чем на стоянке. Включения передач стали более четкие, нет «рыскающих» движений рычагом.

Однако, не стоит забывать и о вибрации КПП. Если раньше эти колебания передавались на кулису и частично гасились люфтом штатного карданчика, то теперь они в полной силе переходят на ручку КПП, что вызывает дребезг, с которым со временем приходится бороться .

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Короткоходная кулиса для ВАЗ 2110: установка, замена карданчика

Коробка передач в автомобилях ВАЗ 2110 – это один из самых задействованных динамических элементов. Из-за этого узел часто расшатывается, что делает эксплуатацию автомобиля неудобной. Трясущийся рычаг переключения передач – это довольно часто явление в отечественных авто. Бороться с этим дефектом можно двумя способами: постоянно регулировать КПП или сделать кулису короткоходной – процесс может быть выполнен самостоятельно. Также можно приобрести ремкомплект КПП от другой модели ВАЗ, где уже изначально идет короткоходный карданчик.

Так выглядит установленная короткоходная кулиса на автомобиле ВАЗ 2110.

Чем же хороша короткоходная кулиса? Во-первых, она гарантирует надежную работу коробки переключения передач в течение длительного срока. Во-вторых, короткоходная версия способствует увеличение четкости смены скоростей ВАЗ, в том числе – в модели 2110. Этого вполне хватит, чтобы сделать эксплуатацию силовой установки более комфортной, ведь для коробки важна плавность, ход и четкость переключения передач.

Установка короткоходного карданчика

Первым делом необходимо приобрести сам карданчик. Лучшим выбором будет деталь от Приоры или Калины. Обычно он входит в ремкомплект с пыльником, так штатный пыльник от ВАЗ 2110 здесь не подойдет.

Выполняется работа только при наличии эстакады, смотровой ямы или подъёмника. Также рекомендуется позвать помощника на помощь, так как в конце процесса самостоятельно отрегулировать положение рычага КПП будет проблематично.

Место крепления карданчика. Здесь его нужно открутить 13-ым ключом.

Работа проходит по следующей схеме:

1. Вооружившись двумя 13-ми ключами, нам необходимо распустить хомут на тяге привода, а затем стянуть его со штока.
2. Следующим шагом будет демонтаж пыльника. Далее 10-ым ключом откручиваем болт, который является фиксатором на штатном кардане. Теперь можно аккуратными ударами молотка снять карданчик.

Важно: необходимо проверить состояние сальника. Если это первое вмешательство в устройство коробки передач, то он скорее всего находится в изношенном состоянии, поэтому пыльник рекомендуется поменять

1. Установку карданчика от Приоры выполняем в обратной последовательности: надеваем пыльник и сажаем новенький карданчик, надежно затягиваем фиксирующий болт, а затем натягиваем пыльник. Осталось одеть тягу привод на карданный шток, но при этом хомут затягиваться не должен.
2. Теперь помощник садится за руль и ставит рычаг КПП в оптимальное положение. В это время затягивается хомут. Готово, замена завершена, осталось протестировать переключение.
