Регулировка карбюратора ваз 2108

Подготовка инструментов и приспособлений

Если вы вознамерились капитально прочистить карбюратор своей «восьмёрки», то без компрессора обойтись не удастся. Чтобы выдуть из каналов скопившуюся грязь, необходимо подавать воздух под давлением не менее 6 Бар. Остальные инструменты — из разряда обычных, имеющихся в каждом гараже:

• 2 отвёртки — крестообразная и тонкая с нешироким плоским шлицем;
• набор рожковых ключей малых размеров — 8, 10, 13 мм;
• круглогубцы;
• резиновая груша (спринцовка);
• 2—3 деревянных зубочистки;
• ветошь.

Для промывки каналов отлично подходит специальное средство, продающееся в аэрозольных баллонах (например, от бренда ABRO). Не стоит применять для очистки ацетон и неорганический растворитель, разъедающий пластиковые детали. Заранее купите новые бумажные прокладки для карбюраторов ДААЗ 2108 (подойдут и на «девятку»).

Признаки, указывающие на неисправность

Определить, что трамблер ВАЗа-2109 с карбюратором сломался, не составит труда. Автомобиль будет дергаться при движении. При этом каких-либо других причин для такого поведения нет. Если в баке залит качественный бензин, топливный насос и карбюратор работают исправно, то в вибрациях виноват трамблер. Когда автомобиль набирает обороты, двигатель будет троить.

Также о неисправностях можно судить по мотору, который отказывается заводиться. При нажатии на педаль акселератора и росте скорости возникает детонация. Это тоже говорит о неработающем трамблере. Если значительно ухудшилась динамика, то следует проверить трамблер. При росте топлива первым делом нужно выяснить, работает ли прерыватель, и только потом крутить карбюратор.

Плавают обороты

Одни из наиболее частых неисправностей карбюратора на ВАЗ 2109 являются плавающие обороты. Подобные проблемы появляются на автомобиле, который прошел достаточно внушительный километраж.

https://youtube.com/watch?v=zwGISV2COP0

Определить тот факт, что плавают обороты холостого хода на ВАЗе 2109, не сложно. Для этого включите холостой ход и поочередно запустите разные механизмы. Если обороты начнут плавать, требуется оперативно решить эту проблему.

Причин плавания холостого хода существует три:

Засорился жиклер

На это, кстати, специалисты рекомендуют обращать внимание в первую очередь;
Перегорело питание электромагнитного клапана;
Отсутствует питание электромагнитного клапана.. Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга

Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга.

Здесь лучше работать в четыре руки. А вот на станции технического обслуживания не спешите. Они возьмут за свои услуги много денег при относительной легкости работы, которую можно выполнить своими руками.

Чтобы карбюратор не создавал вам проблем, старайтесь использовать качественное горючее, смазывать винты качества, проверять исправность троса воздушной заслонки. Последний, кстати, требует периодической замены.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

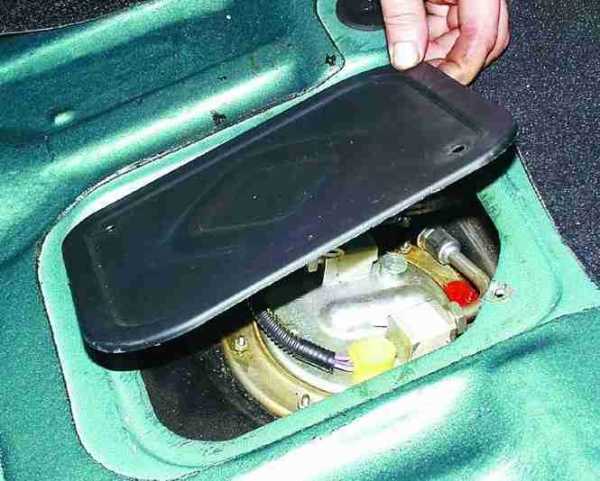

1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
2. Вытягиваем бензобак и топливные патрубки.
3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.Устанавливаем кронштейн на прежнее место и закрепляем магистрали
4. Проводим установку фильтра для топлива вместе со шлангами.Закрепляем топливный фильтр со шлангами
5. Закрепляем на инжекторном бензобаке бензонасос.
6. Переходим в моторный отсек и снимаем зажигание.
7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.Устанавливаем инжекторный тройник зажигания на место карбюраторного
9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
10. Снимаем карбюратор вместе с впускным коллектором.Демонтируем старый карбюратор вместе с коллектором
11. Заменяем прокладку и монтируем новый инжекторный коллектор.Устанавливаем инжекторный коллектор на место карбюраторного
12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
13. Присоединяем шланги и устанавливаем ресивер.Устанавливаем инжекторный ресивер и подключаем к нему шланги
14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
17. Подключаем проводку к контроллеру и двигателю.
18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
20. Меняем карбюраторный модуль на инжекторный.Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
21. Устанавливаем новую систему зажигания (свечи и модуль).
22. Устанавливаем воздухофильтр.
23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
24. Запускаем двигатель и проверяем его работы.

Порядок подключения высоковольтных бронепроводов к крышке на ваз 2108- 21099

В процессе ремонта машины иногда приходится отсоединять броне провода от трамблера(см. Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания), при этом, отключая эти провода, водители зачастую не запоминают порядок их подключения, что затем вызывает проблемы с системой зажигания, из-за неправильного порядка этих самых проводов. Не отчаивайтесь, наша инструкция напомнит вам:

• Перечислим условия правильного подключения броне проводов к крышке распределителя:
• Следует запомнить, что крышка трамблера может быть установлена на сам трамблер в одном фиксированном положении, перепутать здесь что-либо просто невозможно
• На крышечке есть специальная установочная отметка, которая подскажет вам гнездо провода, идущего к первому цилиндру
• Провода к ней подключаются в последовательности: первый, третий, четвертый, второй (имеем в виду цилиндр) в направлении против хода часовой стрелки, как если мы смотрим на эту крышечку со стороны нахождения расширительного бачка.
• Чтобы вам было понятнее, на фото ниже приводится правильный порядок подключения броне проводов от цилиндров к крышке

Правильный порядок подключения броне проводов

Теперь вы сможете подключить броне провода правильно своими руками.

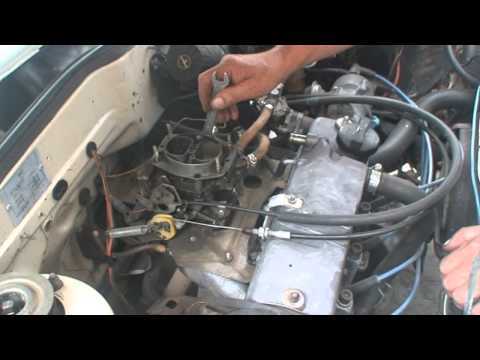

Регулировка карбюратора ВАЗ 2109

На все автомобили марки ВАЗ 2109 установлены карбюраторы отечественного производства Солекс. Несмотря на модификацию карбюратора он настраивается по определенному принципу. Таким образом, наши рекомендации по настройке подойдут для всех марок автомобилей с карбюраторами Солекс. Мы расскажем вам о тех регулировках, которые вы сможете произвести дома, не имея специализированного оборудования и инструментов.

Карбюратор всегда следует начинать настраивать с поплавковой камеры. Для начала проверяется и регулируется уровень топлива. Сделать это можно следующим образом:

1. Заведите мотор и позвольте ему поработать в течение нескольких минут. Затем заглушите его.
2. Снимите с карбюратора воздушный фильтр.
3. Отключите шланг, по которому подается топливо.
4. Бережно выкрутите пять болтов. Делать это нужно строго вертикально, чтобы не навредить поплавкам. Демонтируйте крышку карбюратора и переверните ее, положив на ровную поверхность.
5. С помощью штангенциркуля измерьте расстояние от кромки корпуса поплавковых камер до уровня топлива внутри них. Расстояние должно быть равно 25,5 мм. Если это не так, отрегулируйте его, подогнув язычок крепления поплавков.
6. Сняв и перевернув крышку проверьте, параллельны ли все кромки поплавков привалочной поверхности. Регулировать их следует, воздействуя на крепления поплавков.

Следующая стадия настройки карбюраторов ВАЗ 2109 предполагает регулировку пускового устройства. Сделать это можно, сняв карбюратор с автомобиля.

Для регулировки необходимо выполнить такие процедуры:

1. Поверните рычаг привода воздушной заслонки, чтобы ее закрыть.
2. Утопите шток пускового устройства при помощи отвертки.
3. Измерьте зазоры между стенкой камеры и приоткрытой заслонкой. Сверьте данные с теми, которые предоставляет производитель. При несоответствии необходимо приступить к регулировке.
4. Проверните регулировочный винт отверткой, ослабив контргайку на корпусе. Зазор при выкручивании увеличивается, а при закручивании уменьшается.
5. Измерьте зазор дроссельной заслонки первой камеры. Воздушная заслонка при этом должна быть полностью закрыта. Пусковой зазор должен быть таким, который указан в тарировочной таблице. В случае несоответствия необходимо отрегулировать зазор путем вращения регулировочного винта дроссельной заслонки.

На последнем этапе настройки карбюратора нужно отрегулировать холостой ход. Операцию следует производить, когда карбюратор стоит на своем месте. Двигатель должен быть прогрет до рабочей температуры, а воздушный фильтр стоять на месте. Производить процедуру удобнее при наличии газоанализатора и тахометра. Если газоанализатор отсутствует, действуйте по такой схеме:

1. При заглушенном моторе до упора закрутите винт качества смеси и отверните его на 3-4 оборота (пластиковую заглушку, если она есть, нужно снять).
2. Запустите двигатель и уберите подсос, а также включите вентилятор и дальний свет.
3. Проворачивая винт количества смеси выведите обороты двигателя на значение 750-800 в минуту.
4. При помощи винта качества установите максимальные обороты.
5. Винтом количества установите 900 оборотов.
6. Винтом качества уменьшите обороты до 800 в минуту.
7. Продолжайте заворачивать винт качества до тех пор, пока обороты перестанут быть устойчивыми, а после этого открутите его не более чем на один оборот.
8. Установите винтом количества нужные обороты: в летнее время 800-900 об/мин, зимой 900-1000 об/мин.

Основной задачей, которую нужно решить при выставлении холостого хода, является достижение устойчивой работы мотора в рамках рекомендуемых оборотов при минимальном обогащении горючей смеси.

После выполнения перечисленных процедур карбюратор вашего ВАЗ 2109 должен работать, как новый.

Видео:

Видео:

Видео:

Назначение крышки трамблера

Конструкция крышечки распределителя зажигания (он же трамблер) оставалась и остается практически без изменений на протяжении всей истории использования данного устройства в комплекте системы зажигания бензиновых моторов:

• На большинстве крышечек зажигания контакты для свечных проводов отмечаются цифрами, которые соответствуют порядковым номерам соответствующих цилиндров
• Кроме защиты самого механизма распределителя от попадания влаги и грязи, она еще выполняет назначение попеременной подачи тока имеющего высокое напряжение от обмотки катушки зажигания посредством высоковольтных проводов на свечи зажигания
• Именно из-за этой узкой специализации крышечка трамблера на пути эволюции всех систем автомобиля претерпела практически минимальные изменения

Рассмотрим устройство и принцип работы столь необходимой детали

Крышечка распределителя – это формованная деталь, выполненная из не пропускающего электрический ток материала (изолятора), имеющая устройство:

• В эту деталь запрессованы контакты из металла – это боковые и центральный электрод
• Численность боковых электродов строго соответствует количеству свечей двигателя (но не цилиндров, не стоит забывать, что существуют моторы, в которых на каждый отдельный цилиндр приходится более одной свечки зажигания), крышка трамблера на ваз 2109 в нашем случае имеет четыре боковых электрода
• К центральному электроду с внешней стороны подсоединяется высоковольтный (броне) провод идущий от катушки зажигания
• К боковым электродам – высоковольтные (броне) провода, идущие к свечам
• Внутри самой крышечки центральный контакт, снабженный клеммой, имеющей подпружиненный контактный элемент («уголек»), который передает напряжение на центральный (главный) контакт ротора трамблера (распределителя зажигания)

Схематичное устройство крышечки

Устанавливая крышку на корпус распределителя, важно учитывать не только сам порядок подключения бронированных проводов, важна так же ориентация крышечки по отношению к «носу» бегунка
Крышечка распределителя зажигания прикрепляется к корпусу распределителя с помощью защелок либо винтов (крышка трамблёра на ваз 2109 крепится винтами)
Чтобы предотвратить образование конденсата под крышечкой, она имеет специальное вентиляционное отверстие

Особенности эксплуатации устройства

«Больным местом» крышки и ротора трамблера (распределителя зажигания) являются электроды, запрессованные в нее:

• Причина простая — между этими электродами и центральным электродом на бегунке нет прямого контакта, поэтому искра проскакивает при их приближении по воздуху, от этого боковые электроды довольно быстро обугливаются
• Чтобы крышечка распределителя надежно работала, необходимо держать ее в чистой как снаружи, так и внутри
• Необходимо периодически проверять состояние находящихся в ней электродов
• При появлении на них нагара либо окислов контакты крышки трамблёра ваз 2109 зачищайте плоским надфилем
• Применять наждачную бумагу не рекомендуется из-за большой вероятности попадания абразивных частиц ее в механизм распределителя
• Кроме этого стоит внимательно следить за внешним состоянием и подвижностью центрального контакта («уголька») электрода крышечки

Крышечка трамблера, как противоугонное устройство

В связи с возрастающим количеством угонов машин, некоторые «сообразительные» владельцы стали использовать крышечку распределителя, в качестве дополнительного противоугонного средства:

• Вытащив крышечку, которая, снимается достаточно легко, вы усложните задачу вору, который захочет угнать вашу машину
• Во-первых, автомобиль без нее просто не заведется
• Во-вторых, даже если он найдет или будет иметь при себе крышечку, сняв броне провода, вы не отметили их порядок подключения, подключая наугад трудно быстро достичь корректной работы зажигания

Что подготовить, чтобы поменять

Весь процесс займёт у вас около недели, при условии работы по 3-4 часа в день. Поэтому заранее подготовьте гараж и купите всё необходимое. Собирать инжектор можно на разных контроллерах ЭБУ, но в случае с ВАЗ-2109 лучше других подойдёт модель Январь 5.1.1-71. Под него можно использовать доступные отечественные запчасти, и он не использует адсорбер и кислородный датчик.

Перечень комплектующих, необходимых для замены

1	Масляный насос (с креплением под датчик ПКВ)
2	Кронштейн
3	Клиновой ремень
4	Проводка
5	Термостат
6	Модуль системы зажигания
7	Верхний и нижний полукорпус воздухофильтра
8	Топливный и воздушный элемент
9	Впускной коллектор
10	Две опоры воздушного фильтра
11	Патрубок дроссельный
12	Ресивер
13	Прокладка на дроссельный патрубок
14	Регулятор давления топлива
15	4 форсунки
16	Рампа форсунок
17	Прокладка на впускной коллектор
18	Комплект креплений на ресивер и воздушный фильтр
19	Набор трубок для рампы
20	Кронштейн троса газа
21	Трос газа
22	Шланг патрубка
23	Датчик расхода воздуха
24	Комплект топливных шлангов
25	Электробензонасос
26	Контроллер Январь 5.1.1-71
27	Датчик детонации
28	Шкив коленвала
29	Датчик положения коленвала
30	Бензобак
31	Заглушка с прокладкой
32	Датчик температуры
33	Прижимное кольцо бензонасоса
34	Генератор с креплениями

Также возьмите в магазине болты, гайки и хомуты, которые понадобятся в работе.

Инструменты

Ремонт будет состоять не только из демонтажа некоторых узлов и механизмов. В некоторых случаях потребуется вносить изменения в конструкцию цилиндров и других деталей.

Из инструмента потребуется:

1. Набор гаечных ключей.
2. Плоская и крестовая отвёртки.
3. Хорошая дрель.
4. Молоток и зубило.
5. Жидкость для снятия ржавчины.

ремонт распределителя зажигания (трамблера) на автомобиле ваз 2108, ваз 2109, ваз 21099

Распределитель зажигания (трамблер) состоит из следующих деталей (см. рис. ниже): 1 – уплотнительное кольцо; 2 — муфта; 3 — регулировочные шайбы; 4 — валик с центробежным регулятором; 5 — опорная пластина; б — пылезащитный экран; 7 — бегунок; 8 — датчик Холла; 9 – стопорная шайба; 10 — упорная шайба; 11 – корпус трамблера; 12 — вакуум-корректор. 1. Снимите трамблер с автомобиля ваз 2108, ваз 2109, ваз 21099.

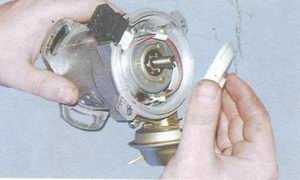

2. Отверните два винта крепления и снимите крышку трамблера. Затем снимите бегунок, потянув бегунок вверх.

3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта 1 замените. Бегунок должен плотно устанавливаться на валик трамблера. Это обеспечивается пластинчатой пружиной 2. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора 3, оно должно быть равно 1 кОм. В противном случае замените бегунок.

4. Снимите с трамблера пылезащитный экран.

5. Отверните винт крепления клеммы проводов низкого напряжения и выньте клемму из корпуса трамблера.

6. Разожмите лапки держателя отверткой и выньте провод из держателя.

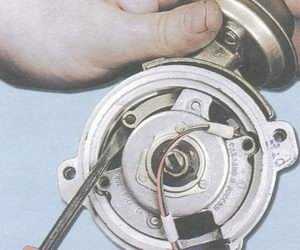

7. Отверните два винта крепления опорной пластины датчика Холла.

8. Снимите стопорное кольцо со штифта опорной пластины.

9. Отверните два винта крепления вакуум-корректора.

10. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.

11. Снимите с трамблера вакуум-корректор.

12. С помощью отвертки приподнимите опорную пластину и снимите ее.

13. При задирах или значительном износе втулки замените опорную пластину.

14. Снимите стопорное кольцо с валика распределителя зажигания, а затем упорную шайбу.

15. Снимите пружинное кольцо, удерживающее штифт крепления муфты.

16. Замените порванное или потерявшее эластичность уплотнительное кольцо.

17. Выбейте штифт крепления муфты с помощью подходящего бородка.

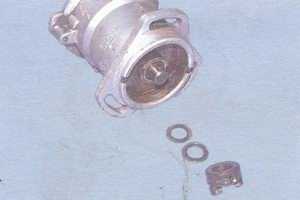

18. Снимите муфту привода распределителя зажигания и регулировочные шайбы. Замените муфту с сильно изношенными шипами.

19. Выньте валик с центробежным регулятором.

20. Осмотрите втулки, в которых вращается валик, с обеих сторон корпуса трамблера. Если есть задиры или значительный износ втулок, замените корпус трамблера в сборе с втулками.

21. С помощью отвертки снимите две пружины грузиков со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.

22. Снимите ведомую пластину центробежного регулятора с экраном.

23. Грузики центробежного регулятора должны свободно поворачиваться на осях. В противном случае снимите стопорные кольца крепления грузиков.

24. Затем снимите оба грузика с осей. Прочистите отверстия грузиков и смажьте их консистентной смазкой. Замените валик, если он сильно изношен или имеет задиры.

25. Для замены датчика Холла отверните два винта крепления и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.

26. Протрите снаружи и изнутри крышку трамблера. Замените крышку трамблера с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки трамблера. Если контактный уголек имеет сколы, трещины, сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки трамблера и замените. 27. Соберите распределитель зажигания (трамблер) в обратном порядке, смазав предварительно втулки и валик тонким слоем моторного масла.

28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу при установленном в ВМТ поршне 1-го цилиндра.

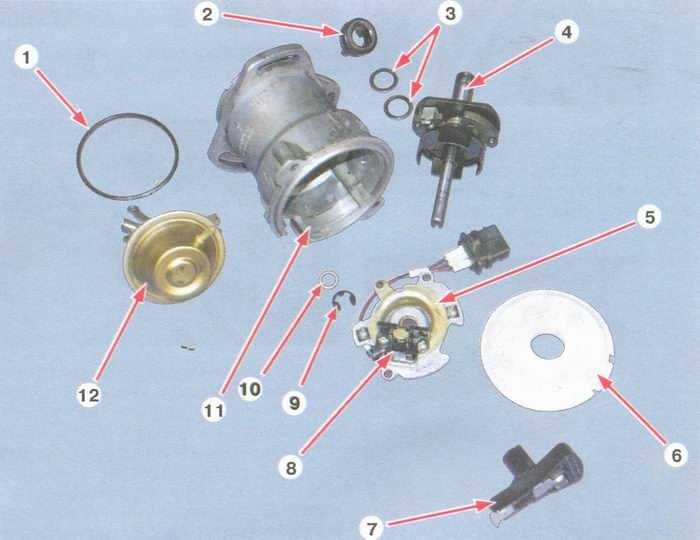

детали распределителя зажигания (трамблера) автомобиля ваз 2108, ваз 2109, ваз 21099

Устройство карбюратора

Необходимо хорошо знать устройство карбюратора ВАЗ 2109, чтобы понять, как бороться с той либо иной проблемой в работе двигателя. В большинстве случаев вам очень поможет руководство пользователя к машине, где описано основное назначение узлов, их предельные режимы работы и варианты устранения мелких неполадок. Схема карбюратора также должна присутствовать на страницах руководства, она вам здорово пригодится при проведении ремонтных работ. Учтите один нюанс — чаще всего на схемах отображены только самые крупные детали, мелкие крепления придется искать самостоятельно во время разборки.

На девятке используется карбюратор Солекс — довольно мощное устройство, которое имеет оптимальные характеристики для классических автомобилей, оснащен системами регулировки с автоподсосом. Если захотите его заменить, вам придется очень долго искать подходящий аналог другой марки с автоподсосом и похожими характеристиками. Немного о его конструкции:

1. Солекс имеет 2 камеры, между которыми размещены топливные жиклеры, а в глубине конструкции есть пара воздушных жиклеров.
2. Карбюратор разделен на 2 части — крышку и нижний корпус. В крышке размещается воздушная заслонка, поплавки, электромагнитный клапан и пусковое устройство для обеспечения холодного старта ДВС.
3. Основной корпус оснащен диффузорами, системой дозировки топлива, устройством холостого хода, экономайзером и ускорительным насосом.
4. Кроме этого, в узле предусмотрена система подогрева топливной смеси, а также система охлаждения.
5. К крышке подводятся 2 патрубка: один для подачи топлива в камеру сгорания, второй для вывода излишков бензина обратно в бензобак.

Производитель постоянно выпускает модификации моделей Солекс, поскольку они сочетают в себе отличный баланс мощности, хорошего пуска, при этом достаточно экономичны в плане расхода топлива.

Популярные статьи

Карбюратор на УАЗ с УМЗ-421 двигателем — какой лучше поставить

Многие сообщества любителей бездорожья кишат вопросами о том, какой карбюратор лучше поставить на УАЗ с 421 двигателем. Основным критерием является расход топлива в загородном режиме, т.к. до бездорожья нужно сначала добраться. Повышенная тяга мотора и сниженный расход горючки несовместимы, по этим причинам каждый владелец, думающий какой карбюратор поставить на УАЗ с двигателем УМЗ 421 делает …

17 февраля 2020

Как переделать инжектор на карбюратор ваз 2109

Силовые установки с применением подачи топлива через карбюратор устарели морально и физически. Однако часто можно встретить на дорогах автомобили, оснащенные моно впрысковой системой подачи бензина. Лада 2109 оснащался инжекторной модификацией уже 1994 года, агрегат более экономичен, образовывает меньше вредных выбросов в атмосферу. Переоборудование ваз 2109 с карбюратора на инжектор потребует …

13 января 2020

Какой карбюратор лучше поставить на газель с 406 двигателем

Вопрос, какой карбюратор лучше поставить на газель с 406 двигателем можно часто услышать, от владельцев данного авто. Наиболее популярные российские машины среднего класса, выпускаемые Горьковским заводом, имеют широкую степень унификации. На 406-й двигатель газели можно устанавливать карбюраторы: Солекс, Вебер, ДААЗ 4178, К-151. Чтобы подобрать наиболее эффективный карбюратор для газели с …

9 января 2019

Как на ваз 2107 поставить карбюратор от ваз 2108

Классика тольяттинского производства, несчётное количество раз модернизировалась руками собственных автовладельцев. Помимо различных улучшений в интерьере и дополнительной защиты кузова, эксперименты проводились на силовой установке.

Среди самых приоритетных направлений тюнинга, это желание снизить расхода топлива и добавить динамических характеристик автомобилю. Добиться этого реально, …

17 сентября 2018

Карбюратор солекс 21073 на ниву — устройство, признаки неисправностей и регулировка

Автомобиль Нива 21213 появился на конвейере уже очень давно, однако, до  сих пор пользуется огромным спросом. Почти 30 лет назад машина претерпела незначительные изменения, но по-прежнему остается любимицей любителей бездорожья. Данный автомобиль неприхотлив, надежен и очень прост в эксплуатации. Хорошая проходимость, которой могут позавидовать зарубежные аналоги известных марок, сделали …

20 августа 2018

1 следующая Ctrl →

Как работает датчик Холла и центробежный механизм

На автомобиле ВАЗ-2109 трамблер выполняет коррекцию угла опережения зажигания в процессе работы мотора. Это возможно за счет применения в конструкции центробежного устройства. Оно может воздействовать на бегунок, когда мотор резко набирает обороты. Центробежный механизм аналогичен по своей конструкции тем устройствам, что были установлены на системах зажигания контактного типа. Кроме того, прерыватель на автомобиле ВАЗ-2109 оснащен и вакуумным корректором. Когда во впускном коллекторе создается разрежение, оно затем передается по специальной трубке в камеру корректора. Там есть резиновая диафрагма. Последняя соединена с тягой, которая закреплена на пластине. Здесь и находится датчик Холла. Данный элемент позволил убрать из трамблера контактную группу и сделать работу системы зажигания более стабильной.

Датчик Холла вместе с этой пластиной может двигаться, регулируя тем самым момент зажигания. УОЗ при этом увеличивается или уменьшается. Это зависит от количества оборотов и от того, как интенсивно мотор их набирает.

Основные трудности при замене инжектора на карбюратор

Работа по смене и модификации любой из составляющих двигателя достаточно трудоемкая, требует определённых навыков и времени. Запчасти, а также проводка должны быть подобраны при соответствии с параметрами качества, иначе переделка карбюратора автомобиля ваз 2109 в инжектор может быть выполнена зря

В случае использования деталей с разборки, важно не поддаться низкой ценой, а обратить внимание на износ детали, потребовать гарантию от продавца. В одиночку производить работы не рекомендуется, необходимо пригласить помощника, еще лучше будет, если он разбирается в автомобильной технике

Работу возможно выполнить самостоятельно, сэкономить большие деньги на услугах специалистов при грамотном распределении сил. Подобранные детали перед установкой очищаются от грязи и пыли, переход стоит сделать с требуемым регламентом.

Существуют определенные риски, к примеру сумма затрат не окупиться экономией топлива. Переделка осуществляется большинством случаев для удобной эксплуатации автомобиля, установив и грамотно настроив карбюратор можно добиться низких показателей расхода горючей смеси. После модернизации не получается новый агрегат, который отличается надежностью, замена утратившего ресурс агрегата новым дает гарантию на несколько лет без прихотливой эксплуатации, значительно дешевле.

Автор статьи: Юрий Веселов

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
2. Снимите воздушный фильтр вместе с его корпусом.
3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
4. Открутите крепежные гайки, которые удерживают сам насос.
5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
12. Поменяйте прокладки насоса, если в этом также есть необходимость.
13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

 Загрузка …

Почему заливает свечи?

Это следующий распространенный вопрос, с которым сталкиваются автолюбители. Заливает свечи и на карбюраторном и на инжекторном автомобиле. Чаще всего заливает свечи в зимний период. Причины возникновения неисправности:

• Для того чтобы смешать рабочую смесь в зимний период требуется больший расход усилий, однако, в новых автомобилях свечи обычно не заливает. Снизить вероятность того, что свечи окажутся залиты, поможет полностью заряженный аккумулятор соответствующей мощности, исправный стартер, качественное масло;
• Износ двигателя;
• Сами свечи со свечными проводами, они должны быть качественными.

Свечи на ВАЗ 2109

Что делать, если пропала искра?

Причины, по которым пропала искра, обычно следующие:

• Работоспособность коммутатора нарушена;
• Функционирование датчика Холла некорректное;
• Катушка зажигания вышла из строя;
• Окислились или загрязнились контакты;
• Случился пробой высоковольтного провода;
• Работоспособность замка зажигания нарушена, нужен ремонт.

Есть еще причина, следствием которой является ситуация, что искра пропала — свечи зажигания, а точнее контакты, стали черные от нагара. Искра может пропасть, если угол опережения зажигания у карбюратора выставлен неправильно. Причин, по которым пропадает искра, а двигатель не заводится, может быть и больше, нужно проверять карбюратор на неисправности и при необходимости выполнять ремонт.

Процесс чистки

Самое негативное влияние на работу карбюратора оказывает некачественное топливо, которым заправляют машины на некоторых АЗС. Карбюратор ВАЗ 2109 начинает работать со сбоями, отражаясь на работе двигателя. Состав смеси можно определить при помощи анализатора, который позволяет определить содержание угарного газа, углеводорода и кислорода. Свечи зажигания могут многое сказать о количестве разных веществ в смеси. Если на наконечнике вы увидите серо-коричневый налет – пропорция смеси ровная. Черный цвет указывает на преобладание топлива. Белый говорит об избыточном содержании воздуха в смеси.

Необходимо визуально осмотреть карбюратор автомобиля. Он должен быть чистым, без всяких загрязнений. Чистить карбюратор нужно тщательно, поэтому работа отнимает не пять и не десять минут.

Запаситесь тряпками, средствами для чистки, а также купите или возьмите у кого-нибудь компрессор. Еще вам понадобится растворитель, набор ключей и отвертки, зубочистки. Существуют разные очистителю карбюратора, а вам нужно лишь подобрать подходящий продукт.

Сняв карбюратор и разобрав его по вышеизложенной инструкции, нужно приступить к очистке каждой детали отдельно. Не потеряйте ни единого винтика, гайки и болтика. Резиновые уплотнители обрабатывать растворителем нельзя, так как он их повреждает. Все детали из металла следует поместить в отдельную емкость и залить средством для чистки или обычным растворителем. Через некоторое время (1-2 часа) почистите детали зубной щеткой и продуйте компрессором.

Ничего не вставляйте в выходные отверстия карбюратора и клапанов, так как отсюда в двигатель подаются топливо и воздух. Углубления необходимо продуть воздушной струей из баллончика или компрессора. После чистки карбюратор следует тщательно высушить и собрать в соответствующей последовательности. Установив узел на машину, его необходимо настроить (об этом ниже).

Для дальнейшей защиты карбюратора от загрязнений необходимо регулярно менять воздушный и топливный фильтры. Делать это нужно при замене свечей, а чистить карбюратор следует начинать с сетчатого фильтра. Он находится под пробкой топливного фильтра. Его можно промыть в бензине и продуть воздухом при помощи компрессора. Если карбюратор будет работать не так, как должен, вам придется заменить устройство.

От настройки и регулировки карбюратора зависит расход бензина ВАЗ 2109. При желании все регулировки вы можете произвести самостоятельно, делая все по нашей инструкции.
