Можно ли установить карбюратор с 2105 на ваз-2101? (решено)

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
двигатель начинает быстро перегреваться;
из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
автомобиль стал заметно терять мощность при движении;
машина разгоняется намного медленнее;
случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
имеют место рывки — частые и короткие провалы;
происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния. Характерные неисправности карбюратора:

Характерные неисправности карбюратора:

В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
Засорились каналы холостого хода или жиклёры.
Электромагнитный клапан работает с перебоями.
В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
«Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Для начала удаляются всевозможные навесные части и тросы привода заслонок.
Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
От загрязнений очищается наружняя поверхность деталей.
Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.

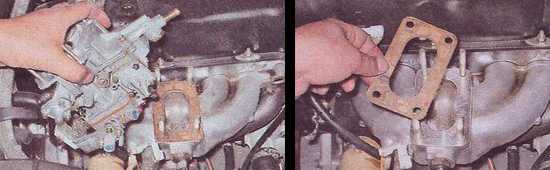

Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки

Отсоединяем колодки и ослабляем дроссельную заслонку

Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

Винтом качества разгоняем обороты двигателя до максимальной отметки.
После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Диаметр отверстий, мм	Первая камера	Вторая камера
Главный топливный жиклёр	1,35	1,25
Воздушный жиклёр	1,70	1,90
Топливный жиклёр холостого хода	0,45	0,60
Воздушный жиклёр холостого хода	1,80	0,70
Жиклёр насоса ускорителя	0,50	—
Перепускной жиклёр подачи ускорительного насоса	0,40	—
Топливный жиклёр обогатительного устройства	—	1,50
Эмульсионный жиклёр обогатительного устройства	—	1,70
Воздушный жиклёр обогатительного устройства	0,70	—

Промывка поплавковой системы Чтобы попасть к поплавковой системе карбюратора, необходимо:

Снять воздушный фильтр и хомуты крепления топливных шлангов.
Отсоединить трос, который отвечает за пусковое устройство.
Снять электрический разъём на электромагнитном клапане.
Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

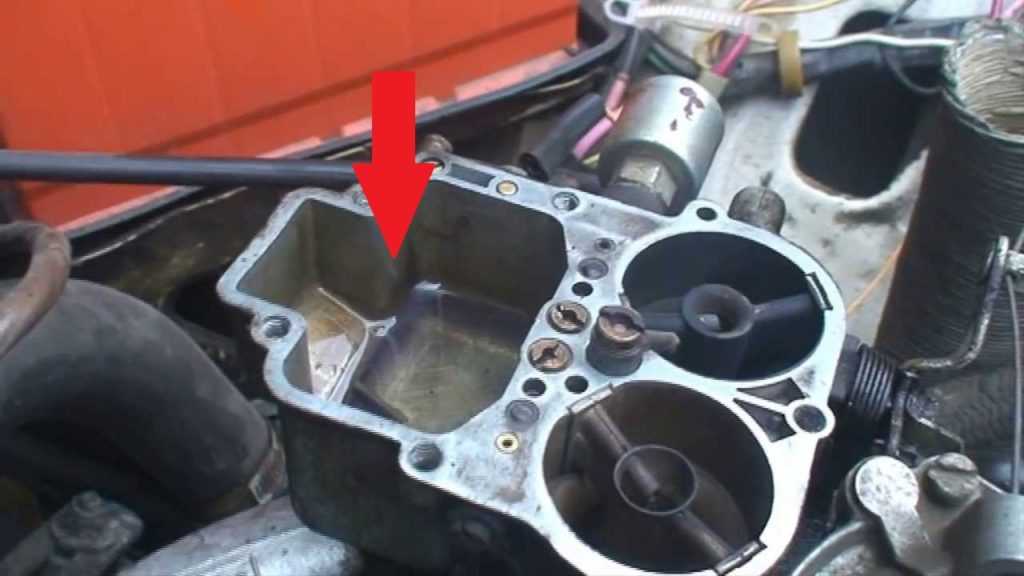

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее

Особое внимание следует уделить каналу принудительной вентиляции картера, т. к

он засоряется чаще и сильнее других частей.
После этого откручивается датчик холостого хода и промываются внутренние элементы.
Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Настройка карбюратора «Озон»

Зачастую «семерка» оборудуется карбюратором «Озон». Данный агрегат настраивается по определенной схеме. Нужно учесть, что замена игольчатого клапана предусматривает регулировку уровня вещества в соответствующей камере.

После демонтажа крышки карбюратора ВАЗ 2105 нужно убедиться в том, что поплавок находится в свободном положении и может легко повернуться на оси. При этом отсутствуют пробоины и вмятины, а стена камеры не задевается. Проверяется затяжка седла игольчатого клапана, включая свободное перемещение шарика в соответствующем отверстии.

Отстраиваем холостой ход

При регулировке карбюратора «Озон» необходимо удерживать крышку в вертикальном положении штуцером вверх. При этом следует учесть, что зазор между поплавком и прокладкой должен составлять 6,5 мм. Важным моментом в данном вопросе является касание язычка поплавка и шарика. При необходимости зазор изменяется. Для этого язычок подгибается, а участок, который контактирует с шариком, должен располагаться перпендикулярно по отношению к оси клапана. При соблюдении вышеописанных условий крыша монтируется на прежнее место.

Регулировка карбюратора «Озон» для моделей 2107-1107010-20 предусматривает настройку пневматического привода дроссельной заслонки 2-й камеры. Эта процедура осуществляется при замене штока либо привода с диафрагмой. Снимается стопорная шайба и отсоединяется шток. После поворота дроссельной заслонки 2-й камеры в вертикальное положение потребуется нажать на нее до упора. Затем ослабляется контргайка на штоке. Втулка удерживается с помощью ключа. В таком положении шток заворачивается либо выворачивается до совпадения штифта рычага с отверстием в штоке. Последний агрегат надевается на штифт и фиксируется стопорной шайбой. Затем контргайка затягивается.

В процессе регулировки карбюратора «Озон» (как и карбюратора 2105) необходимо резко нажимать на педаль газа и затем плавно ее отпускать. При правильном проведении этого процесса мотор без сбоев сможет увеличить частоту вращения коленчатого вала. В случае уменьшения оборотов двигатель не должен заглохнуть. Если это произошло, с помощью винта увеличивается частота вращения коленвала. Завершающий этап процесса — установка заглушки. Выяснив, как отрегулировать карбюратор 2105, можно приступать к работам.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов

Карбюраторы ДААЗ

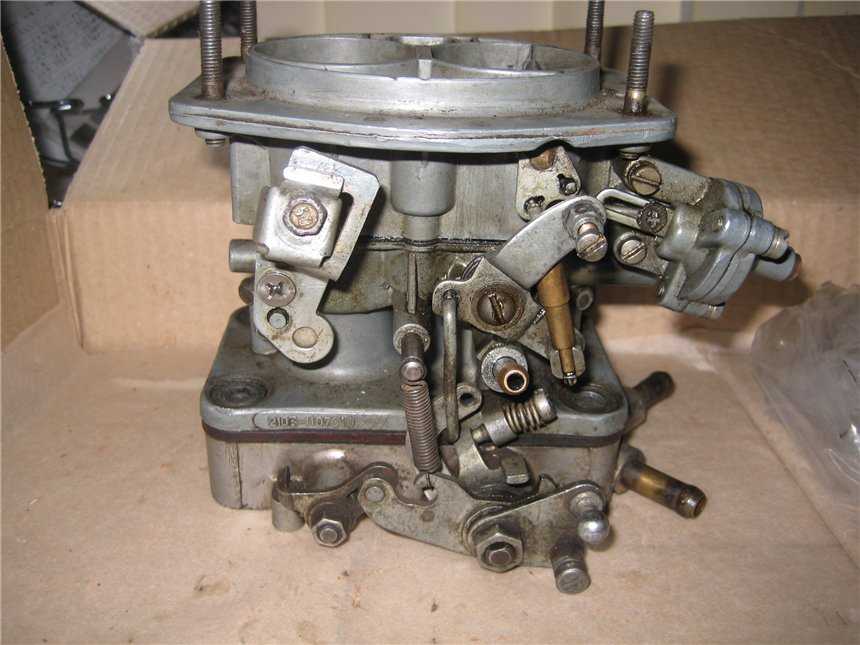

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

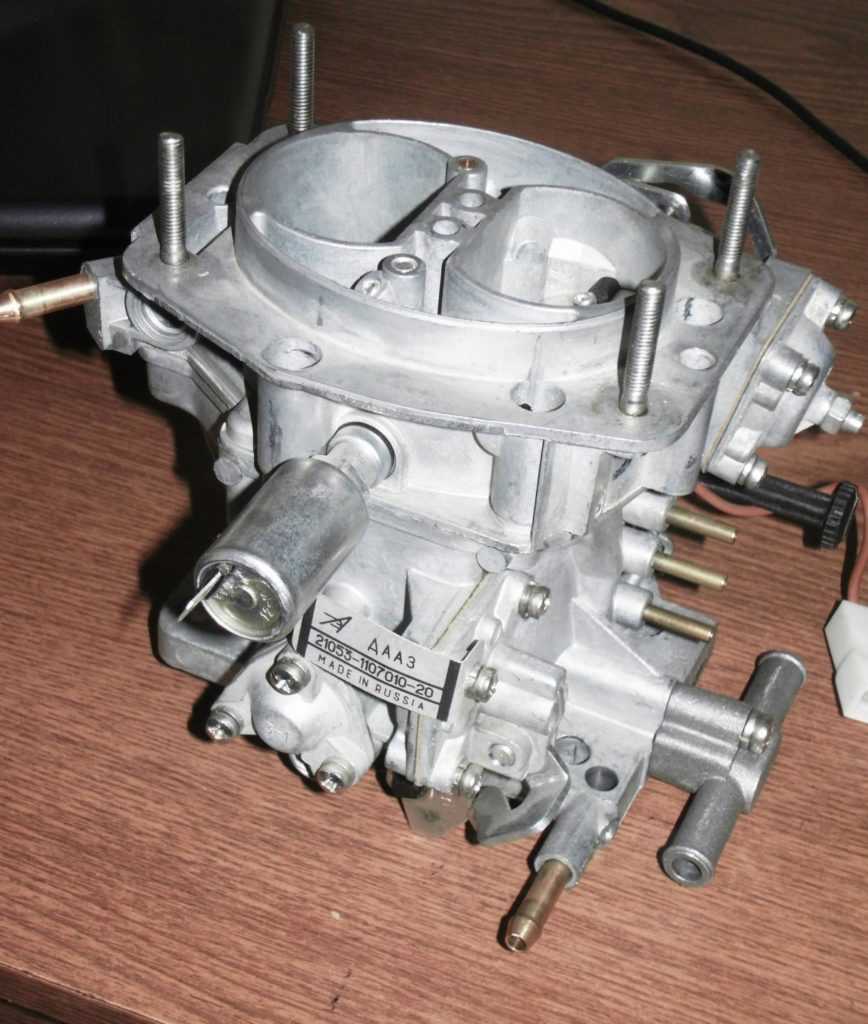

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Как выполнить настройку холостого хода карбюратора?

Холостой ход регулируют на прогретом моторе по такой схеме:

выводят ДВС на показатель 850 оборотов в минуту при помощи винта количества;
затем ставят обороты на максимум, используя винт качества;
убавляют обороты до прежнего уровня (до 850) и снова поднимают до максимума;
заворачивают на 850 оборотах в минуту регулятор качества до положения «потряхивание мотора».

После всех этих операций винт качества потихоньку отворачивают до момента стабильного функционирования ДВС.

Если все настройки выполнены верно, «пятерка» при езде по городу не будет «кушать» более 9 литров топлива, а на загородных шоссе расход горючего составит около 7,5 литров.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Какой бы карбюратор ни устанавливался на ВАЗ 2105, главное желание автовладельцев – это экономия топлива. Конечно, на протяжении всей истории модели инженеры создавали новые, более экономичные механизмы. По этой причине на ВАЗ 2105 разного года выпуска можно встретить разные модификации карбюратора. У каждого из них были как плюсы, так и минусы, которые нередко выявлялись автолюбителями самостоятельно в процессе эксплуатации.
ДААЗ
Главное достоинство карбюраторов Димитровградского автоагрегатного завода в простоте эксплуатации и высокой ремонтопригодности. Кроме того в свое время было налажено производство всех комплектующих, что позволяло автовладельцам без труда купить нужные детали и отремонтировать и отрегулировать карбюратор самостоятельно.
С такими агрегатами автомобиль приобретал высокие скоростные характеристики, всё благодаря новым жиклёрам. Механизм быстрее реагировал на повышение скорости и своевременно подавал нужное количество горючего в камеры сгорания двигателя. Судя по отзывам минусов у карбюратора ДААЗ практически нет. Он не переливает топливо, расход топлива экономичный.
ОЗОН
Модификация «Озон» является улучшенной версией ДААЗ. Характеризуется повышенными показателями экологичности и пониженным расходом топлива из расчета на 100 км. пробега. Однако в отличие от своего предшественника ОЗОН имел массу недостатков. Одним из главных стал пневматический клапан, принимающий участие в работе второй поплавковой камеры. При малейшем загрязнении он начинал работать неправильно, двигатель начинал работать некорректно. Учитывая низкое качество топлива, случалось такое довольно часто.
Солекс
Самая современная на данный момент версия карбюратора Димитровградского автоагрегатного завода – это модификация Солекс. Отличается максимально возможными показателями экологичности, соответствует мировым стандартам и характеризуется высокой эффективностью и КПД. Данная модификация оснащается системой обратной подачи топлива, что обеспечивает непревзойдённую экономичность. Подобной системы никогда не было на прошлых версиях. Благодаря этому Солекс стал не только экономить топливо, но и мог работать без сбоев даже с учётом низкого качества бензина. Однако автовладельцам необходимо помнить, что чистку жиклеров и промывку остальных элементов рекомендуется проводить не реже одного раза в год.

Главная →

Устройство → Топливная и выхлопная системы → Карбюратор →

Тюнинг при использовании ремкомплекта

Если автомобиль набирает скорость медленно, то следует уделить внимание тюнингу карбюратора ремкоплектом. Стоит учитывать, что подобного рода работа не требует существенных вложений

Рекомендации по выполнению работы следующие:

- Приобретает комплект для восстановления конструкции карбюратора.
- Проводим полную разборку конструкции.
- Используя наждачную бумагу самой небольшой зернистости проводим полировку диффузоров для снижения степени шероховатости поверхности. Как ранее было отмечено, аэродинамические потери становятся причиной потери мощности. При проведении работ, связанных с малым диффузором, следует быть осторожным, так как допущенные ошибки станут причиной неправильной работы устройства. После проведения работы, связанной с снижением шероховатости, следует выполнить продувку конструкции. Даже пыль, в которой содержится металл, может оказать негативное воздействие на двигатель при ее попадании в топливо-воздушную смесь.

- В нижней части конструкции расположены дроссельные заслонки, которые следует доработать. Болты крепления данного элемента следует подпилить также для того, чтобы снизить аэродинамическое сопротивление.
- При проведении работы по соединению нижней и верхней части следует использовать новую прокладку.
- Новые жиклеры будут обеспечивать лучшее обогащение смести перед ее подачей. Рекомендуемый тип жиклера 162-й.
- В первую камеру следует устанавливать 40-й «носик» ускорительного насоса.
- При помощи воздуха, подаваемого под давлением, проводим продувание карбюратора. Это необходимо делать для того, чтобы удалить мелкие частицы, которые образуются при его доработке. Если они попадут в воздушную смесь, то могут негативно отразится на работе двигателя.
- Устанавливаем все жиклеры, новую прокладку крышки и проводим сборку агрегата.
- При необходимости выполняется работа по регулировке подачи топлива. В некоторых случаях требуется уменьшить количества подаваемого топлива, в других увеличить – все зависит от особенностей конкретного случая.

Вышеприведенные рекомендации позволяют увеличить мощность двигателя без существенного повышения показателя расхода топлива. Вся работа может быть выполнена самостоятельно, для этого не нужны специальные инструменты. Перед выполнением тюнинга следует ознакомиться с конструкцией карбюратора.

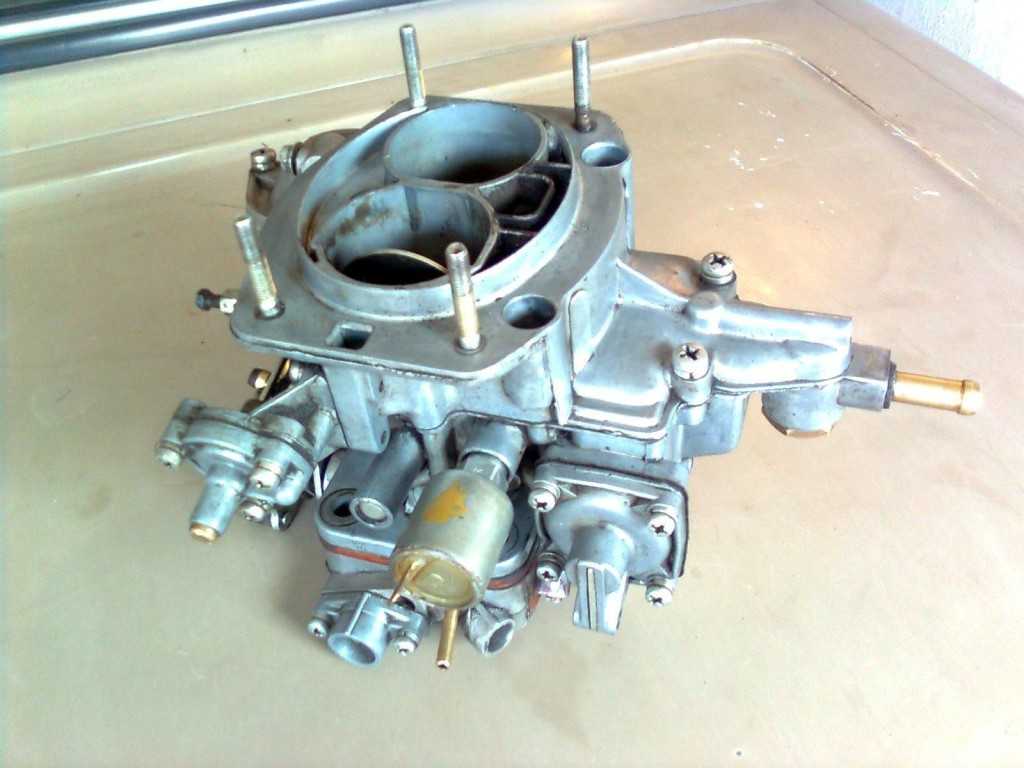

Карбюратор ВАЗ 2105 – общая информация

На интересующих нас «Жигулях» пятой модели главным силовым агрегатом является четырехтактный четырехцилиндровый ДВС с объемом 1,45, 1,29 и 1,57 л.

Чаще всего устанавливались модели 2105-1107010-20 и 2105-1107010-10. Их различие между собой состоит в величине сечения двух элементов:

добавочного патрубка;
топливного главного жиклера, расположенного в первичной камере.

Карбюраторы указанных модификаций располагают пятью основными механизмами:

системой эконостата;
дозирующей основной камерой;
системой запуска холодного мотора и его прогрева;
ускорительным насосом;
системой холостого хода;
системой, отвечающей за поддержание требуемого уровня бензина.

Жиклеры карбюратора ВАЗ 2105 имеют следующую маркировку:

2105-1107010-10. Воздушный жиклер: основная система – 170 для первой и второй камеры, холостой ход – 170 и 70 соответственно. Топливный: основной системы – 109 и 162, холостого хода – 50 и 60. Насоса ускорительного: 40 (перепускной и топливный).
2105-1107010-20. Все маркировки аналогичные предыдущей модели за исключением топливного элемента основной системы – 107 (в 2105-1107010-10 маркировка 109).

В целом карбюратор «пятерки» представляет собой достаточно сложный прибор, который обеспечивает стабильное функционирование двигателя автомобиля на разных режимах, смешивает в заданной пропорции горючее для транспортного средства и воздух, а затем и подает полученную комбинацию в цилиндры силовой установки. Правильная же его настройка гарантирует экономный расход топлива и устойчивость работы «сердца» авто.

Как установить агрегат на место

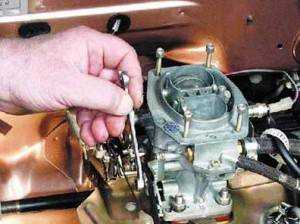

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
Крепится проводка.
К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

В чем заключаются улучшения карбюратора?

Конструкция карбюратора разборная, многие элементы созданы путем отливки. Большинство проводимых работ по тюнингу конструкции предусматривает снижение сопротивления во время прохождения воздуха через конструкцию, а также снижение вероятности образования завихрений. Из-за повышения сопротивления при подаче воздуха, а также при возникновении завихрений падает мощность двигателя, происходит недостаточное обогащение двигателя, вследствие чего повышается расход топлива. Вышеприведенные моменты определяют то, что следует проводить доработку всех карбюраторов, которые устанавливались на протяжении длительного периода в отечественных автомобилях.

Как выполняется настройка поплавкового устройства карбюратора?

Специалисты говорят о том, что допускается осуществлять регулировку карбюратора без его обязательного демонтажа с транспортного средства. За обеспечение требуемого объема топлива в описываемом устройстве отвечает поплавковый механизм, который регулируется таким образом:

мотор заводят, и он работает в течение нескольких минут на холостом ходу;
крышку карбюратора снимают и производят замер уровня горючего, который должен равняться 28 миллиметрам.

Если этих самых 28 мм не наблюдается, выполняют:

подгибание язычка поплавка, касающегося игольчатого клапана (точнее – его шарика), до показателя от 6,2 до 6,75 мм;
выравнивают после визуального осмотра параллельность поплавка по отношению к нижнему уровню крышки, а также перпендикулярность его язычка оси клапана (игольчатого);
выравнивают положение кронштейна в тех ситуациях, когда дистанция между поплавком, отведенным на наибольшую длину, и прокладкой крышки не попадает в промежуток 13,5–14,5 мм.
