Система питания карбюраторного двигателя ваз-2104

Регулировка поплавковой системы карбюратора автомобилей ВАЗ

Если снять крышку карбюратора, то перед нами выступает поплавковая камера. Именно с нее и можно начать регулировку. Свободный ход поплавка составляет 6,5 мм с одной стороны и 14 мм с другой. Свободный ход поплавка можно отрегулировать при помощи специального шаблона, вертикально размещенного в камере. При этом поплавок будет слегка касаться, но не давить на шарик клапана.

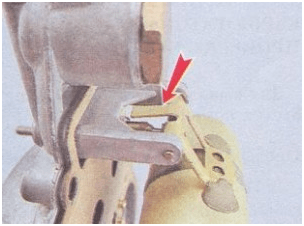

Если свободный ход поплавка менее 6,5 мм, то необходимо аккуратно подогнуть язычок игольчатого клапана, отмеченный на рисунке буквой «А».

Далее, можно приступить к регулировке игольчатого клапана, который подает топливо в поплавковую камеру. При подъеме поплавка подача топлива снижается, а при резком нажатии на педаль акселератора и открытии дроссельной заслонки, подача топлива увеличивается и поплавок опускается.

Далее, отрегулируем степень отклонения поплавка в другую сторону. Для этого необходимо максимально отвести поплавок от крышки и, при помощи шаблона толщиной 14 мм, проверить расстояние. Если расстояние поплавка от крышке не соответствует 14 мм, то необходимо упор кронштейна крепления поплавка, чтобы оно не превышало требуемого значения.

После регулировки свободный ход поплавка должен составлять порядка 8 мм. Регулировка карбюратора ВАЗ 2104, 2105, 2106, 2107 также подразумевает проверку и чистку топливных сеток и фильтров.

Устройство

Карбюратор ДААЗ, разработанный по аналогии с изделием итальянского бренда Weber, призван дозировать бензо-воздушную смесь на всех режимах работы двигателя без участия электроники. Состоит он из трёх основных частей:

• крышки с полуавтоматической пусковой системой;
• главного или среднего блока с камерой;
• дополнительного или нижнего блока с дроссельными заслонками.

Крышка устройства включает важные детали карбюратора: заслонки, штуцер для подсоединения бензинового подающего шланга, фильтр-сетку, игольчатый поплавок, трубку эконостата, ускорительный насос. Верхняя часть карба соединяется с главным блоком посредством нескольких винтов (М5).

Средний блок состоит из основной камеры, диффузоров, жиклеров, распылителя (вертолётика). Здесь установлены все необходимые каналы, отвечающие за те или иные режимы работы двигателя.

Нижний или дополнительный блок оснащён дросселями и регулировочными винтами, благодаря которым удаётся настраивать качество и количество распыляемой горючей смеси. Здесь также имеется много различных выходных каналов. Как и верхняя часть, соединяется с главным блоком посредством винтов.

Устройство карбюратора проще рассмотреть по работе отдельных подсистем:

1. Особое место в карбюраторе занимает система пускового устройства или СПУ. Она включается в работу во время запуска мотора. Активируется за счёт создаваемого в результате движения троса разряжения, когда открывается диффузор. СПУ тесно взаимодействует с педалью газа;

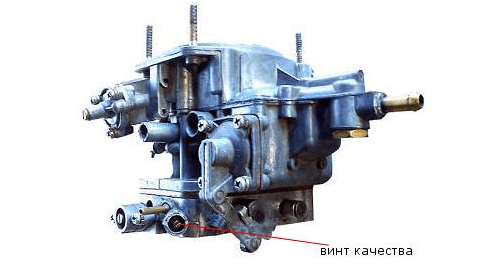

2. Система холостого хода. Её функции понятны по названию. На Weber она классического типа, на «Озонах» — автономная, работает независимо от карбюратора. На стандартных системах имеется специальный калибровочный винт, регулирующий дроссельную заслонку или воздух. Он даёт возможность увеличивать или уменьшать количество оборотов холостого хода. Есть также винт качества смеси, расположенный уже в другом месте, в углублении. Вращая его, можно подавать двигателю именно то количество бензина, в котором он нуждается;
3. Переходная система, отвечающая за плавный переход с режима холостого хода на работу главных жиклёров. Ещё имеется отдельный жиклёр, который тоже можно отнести к этой системе. Он стабилизирует работу мотора на высоких оборотах;
4. Главная дозирующая система, основанная на работе эмульсионной трубки, топливного жиклёра и дросселей. Именно на этом режиме возможно открытие обоих дросселей и максимальной скорости автомобиля;
5. Система ускорительного насоса. Она контролирует смесь, не позволяя воздуху поступать больше нормы. Это даёт возможность избежать провалов газа на резких стартах машины с места и других манёврах;
6. Эконостат, увеличивающий тягу мотора на максимальных оборотах. Состоит из трёх жиклёров: топливного, эмульсионного и воздушного;
7. Система поплавкового механизма, поддерживающая постоянный уровень горючего в камере. Оснащена регулируемым игольчатым клапаном. Когда топливо в камере уменьшается, поплавок опускается вниз, открывается клапан и через штуцер начинает поступать бензин из бака.

Регулировка оборотов холостого хода на ВАЗ 2104, 2105, 2106, 2107

Перед регулировкой оборотов холостого хода необходимо убедиться в правильной регулировки системы зажигания, двигатель прогрет и все провода исправны.

Начинаем регулировку оборотов на холостом ходе, для чего необходимо:

1. Крутим винт качества подаваемого топлива против часовой стрелки до максимальных оборотов. В данном случае горючая смесь обогащается топливом:

2. Вращая винт количества подаваемой смеси против часовой стрелки, ставим максимальное значение:

3. При помощи винта «качества», проверяем, можно ли еще увеличить обороты?

Задача данной операции заключается в том, чтобы снизить качество при регулярном количестве, достигая стабильных 850-900 оборотов в минуту.

Количество оборотов можно отследить по тахометру на приборной панели, либо на слух или при помощи электронного тахометра.

Модификации карбюраторов, устанавливаемых на ВАЗ 2105

На «пятёрку» или Ваз 21053 могут быть установлены 3 типа карбюраторов. Все модели ставятся в недоработанном виде. Рассмотрим, чем они отличаются между собой.

ДААЗ

Карбюратор ДААЗ или Weber — наверное, самый спортивный тип карбюратора, так как наделён большими и максимально открытыми, не зажатыми жиклёрами. Мастера автосервисов говорят, что эта модель доступна и очень надёжна. Здесь нет всяческих ненужных прибамбасов. С ним автомобиль отлично запускается, хорошо ездит, а система холостого хода проще регулируется.

«Озон»

Усовершенствованная модель старого, классического ДААЗ. Получил название «Озон» благодаря своей экологичности, ведь идеально настроенный карбюратор этого типа позволяет снизить расход бензина до 7 литров на 100 км пути.

Минус «Озона» — сложная конструкция, часто приводящая к проблемам с вторичной камерой. Данную неисправность связывают с тем, что дополнительная камера активируется не механически, как на «Веберах», а с помощью пневматического клапана. Также карбюраторы «Озон» сильно чувствительны к загрязнениям. От этого нарушаются регулировки, вторая камера начинает открываться с запаздыванием или полностью не закрывается. К чему это приводит? Ухудшается динамика разгона, спадает отдача мотора, снижается максимальная скорость.

«Солекс»

Лицензионная продукция фирмы Solex. Карбюратор этого типа зарекомендовал себя на автомобиле ВАЗ 2105, 21054 и другой классике только с хорошей стороны. Он получился экономичным и одновременно динамичным. Конструкция целиком отличается от ДААЗ. Здесь имеется «обратка» — система обратной подачи топлива, а также целый ряд дополнительных вспомогательных электронных систем.

Несмотря на такие плюсы, карбюратор «Солекс», особенно встречающийся на территории СНГ, получился несколько проблемным. К примеру, на нём быстро засоряются топливные каналы, так как они узкие. Если же своевременно не обслуживать данную модель, начнутся сбои в системе нейтрального хода.

В некоторых случаях на «пятёрку» может быть установлен карбюратор нестандартного или нештатного типа. Данная инсталляция требует проведения определённых переделок с последующей грамотной регулировкой. Например, такими вариантами являются карбюраторы 21073 и 21083.

Признаки необходимости регулировки карбюратора

Устройство карбюратора на автомобиле ВАЗ-2101 достаточно простое. Оно может незначительно отличаться в зависимости от модели автомобиля. Понять, что пора настроить этот узел просто. Основными признаками являются следующие факты:

1. Мотор глохнет на холостых оборотах.
2. Свечи зажигания залило или образовался нагар, что не позволяет осуществить легкий старт мотора.
3. Увеличение расхода топлива или его утечка (см. таблицу расхода топлива для карбюраторных автомобилей).

В этом случае потребуется тщательная проверка всей системы. В некоторых случаях перечисленные выше неисправности связаны с иными сбоями в узлах и механизмах.

Настраивать карбюратор рекомендуется раньше, чем появятся первые признаки неисправности. Устройство этого узла требует проведения регулировки через каждые 8 тыс. км пробега. Эту процедуру нужно проводить не реже, чем раз в год, даже если автомобиль эксплуатируется редко.

Перед началом работы нужно провести при необходимости ремонт проводки, трамблера и очистку свечей зажигания. Существует несложная технология, как правильно отрегулировать карбюратор на ваз 2101.

Регулировка пускового устройства карбюратора ВАЗ 2104, 2105, 2106, 2107

Самостоятельная регулировка карбюратора автомобилей семейства ВАЗ обязательно включает настройку пускового устройства. Пусковое устройство служит для уверенного пуска не прогретого двигателя. В данном случае топливная смесь в несколько раз более насыщеннее, чем при запуске прогретого двигателя.

Пусковое устройство карбюратора с индексом 1107010 срабатывает при частоте оборотов двигателя равной 1500 об/мин. Данная частота оборотов рекомендована производителем при пуске не прогретого двигателя.

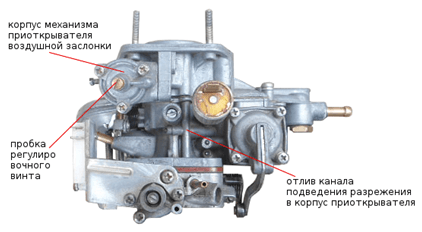

При осмотре карбюратора с боковой стороны можно обнаружить канал, по которому поступает разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

При осмотре карбюратора с нижней стороны можно заметить канал подачи разряженного воздуха:

Разобрав карбюратор можно увидеть все детали пускового устройства:

Принцип действия механизма пускового устройства карбюратора ВАЗ

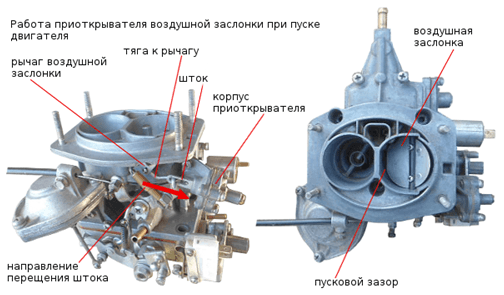

При пуске холодного двигателя, водителя вытягивает «подсос» на себя, подготавливая тем самым пусковое устройство. Трёхплечий рычаг «взводится» тросиком против часовой стрелки увлекая при этом телескопическую тягу, которая, в свою очередь, вращает воздушную заслонку при помощи рычага. Второе плечо рычага оказывает давление на оси заслонки дросселя 1 камеры. Воздушная заслонка при этом полностью закрыта, а заслонка дросселя 1 камеры немного приоткрыта для пуска, образуя пусковой зазор.

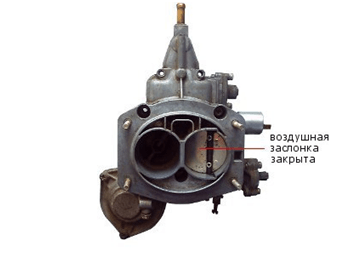

Перед регулировкой пускового устройства необходимо демонтировать карбюратор. При помощи рычага закрываем воздушную заслонку:

Вид карбюратора сверху:

Карбюратор ВАЗ

Теперь необходимо замерить зазор между стенкой и кромкой заслонки дросселя (камера 1). Для карбюраторов автомобилей ВАЗ данный зазор должен составлять 0,85-0,9 мм. Зазор можно измерить при помощи калиброванного щупа.

Для того, чтобы зазор соответствовал требуемым значениям, необходимо подогнуть тягу привода привода на заслонке дросселя.

Далее, необходимо выставить зазор «А». Он находится в нижней части между кромкой воздушной заслонки и стенкой канала:

1. Закрываем заслонку.
2. Утапливаем шток пускового устройства для имитации разряжения воздуха.

В этот время шток тянет тягу по прорези, в следствии чего, открывается воздушная заслонка. Зазор «А» должен составлять 5-5,4 мм.

Для регулировки данного зазора необходимо при помощи отвертки покрутить регулировочный винт, предварительно сняв с него резьбовую заглушку:
