Метки грм на инжекторном ваз 2107

Необходимый инструмент и приспособления

Работы по замене хоть и не особо сложные, но требуют снятия с авто достаточного количества элементов.

Инструменты, которые понадобятся практически все обычные и найдутся в любом гараже.

Для проведения работ понадобиться:

Ключи рожковые и торцевые (на 10, 13, 14, 17, 19);

• Специальный ключ для гайки шкива генератора (на 36 или 38);
• Мощная плоская отвертка;
• Проволока;
• Новая цепь;
• Ветоши;
• Мелок.

Цепной привод требует постоянной смазки, поэтому и располагается он внутри двигателя под крышкой привода.

Поэтому для проведения работ по замене потребуются основательные подготовительные работы.

Возможные неисправности

В семействе автомобилей Волжского автозавода, которые получили названия «классики», привод ГРМ исполнен в цепном варианте. Ресурс хорошей двухрядной цепи выше любого ремня, к тому же цепь лучше защищена от любых внешних воздействий, находясь внутри блока двигателя. Моментальное растяжение цепи исключено, к тому же цепь, в отличие от ремня, не проскользнёт при резкой прогазовке двигателя. Обратная сторона: шумность и некоторая громоздкость — не столь бросаются в глаза при эксплуатации ВАЗ-2107.

Схема натяжителя: 1 — звёздочка распредвала; 2 — цепь ГРМ; 3 — успокоитель цепи; 4 — звёздочка привода вспомогательных агрегатов; 5 — звёздочка коленчатого вала; 6 — башмак натяжителя; 7 — гидравлический натяжитель цепи; 8 — штуцер масляной магистрали

К сожалению, цепь также не вечна. Она тоже растягивается — только не сразу, а постепенно, в результате выработки металлических пальцев о зубья шестерён.

Признаки того, что цепь растянулась и нужно диагностировать степень её исправности, следующие:

• посторонний стук и звяканье при работе мотора;
• сильное растяжение и выработка металла могут привести к нарушению фаз газораспределения, увеличению расхода топлива и другим неисправностям.

Если цепь лишь слегка потянулась, можно компенсировать проседание, увеличив прижим башмаком натяжителя. Когда же предел регулировок исчерпан, помочь может только замена цепи.

Растяжение цепи даже в несколько миллиметров заметен на глаз

Для того, чтобы лучше представлять, когда можно обойтись малой кровью, а когда менять цепь, производитель установил приблизительный ресурс нормальной работы привода ГРМ, которое на «семёрке» составляет 60 тысяч километров. При использовании свыше указанного срока появляется риск не просто растяжения, а перескока зубьев при работе, либо обрыва узла.

Перескок цепи на один-два зубца шестерни ведёт к нарушению фаз газораспределения, что скажется на сбоях в работе даже на холостых оборотах, не говоря уже о работе под нагрузкой.

Обрыв цепи приводит к исчезновению синхронизации между оборотами коленчатого и распределительного валов. В результате поршни по инерции бьют в отрытые вовнутрь цилиндра клапаны, деформируются сами и деформируют их. Поршни «семёрочного» мотора имеют специальные выточки, защищающие клапаны от загиба. Но если двигатель проходил капитальный ремонт с заменой цилиндро-поршневой группы, поршни вполне могут и не иметь выточек, тогда риск серьёзных повреждений вырастает. Следите за цепью привода и вовремя меняйте её.

Замена цепи ГРМ на ВАЗ 2107

Газораспределительный механизм в двигателе внутреннего сгорания — это важная часть, без работы которого езда невозможна. Именно ГРМ отвечает за подачу топливо-воздушной смеси в цилиндры и вывод отработанных газов, то есть это основа работы ДВС в любом автомобиле. Движение клапанов, отвечающих за впуск и выпуск смеси, управляется распределительным валом. Он один в 8-клапанных силовых агрегатах и два в 16-клапанных. Распредвалы приводятся в движение с помощью ременного или цепного привода. От этого же привода работает масляный насос и другие механизмы мотора.

Если приводное средство будет неисправно или вообще разрушится, есть риск существенной поломки двигателя. Многие моторы после обрыва цепи или ремня ГРМ требуют капитальной переборки и замены многих деталей, что стоит недёшево. Поэтому за техническим состоянием привода ГРМ нужно следить очень пристально, а в случае неисправностей обязательно менять. Замена цепи ГРМ на ВАЗ-2107 своими руками вполне возможна в силу относительной простоты и ремонтопригодности конструкции.

Особенности сборки

Сборка механизма и замена цепи ГРМ выполняется в обратном порядке. Нужно поставить на место новую шестерню коленвала со шпонкой, при этом проверить совмещение меток на корпусе блока цилиндров и на самой шестерне. Затем установить остальные шестерни, надев на них новую цепь, прикрутить ограничитель хода и затянуть его. Учитывая, что в самом начале разборки метка на шестерне распределительного вала совпадала с выступом на его корпусе, все должно так и остаться.

Метки вверху и внизу должны совпадать. Если этого не происходит, нужно переставить цепь по шестерням на одно или два звена. Следующая операция — натяжка цепи ВАЗ 2106. Снова ослабив гайку натяжителя ключом на 13, вращать до характерного щелчка — это плунжер выскочит и нажмет на башмак, который и натянет цепь. Гайку после этого — затянуть. Теперь можно поставить на место переднюю крышку блока цилиндров, заменив находящийся в ней сальник.

Инструкция по разборке механизма

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно будет увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие). Бывает даже, что в месте, где он стоял, цепью выбрана канавка в материале самой головки. Для удобства лучше сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, предварительно слив из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимая радиатора, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создав себе условия для нормальной работы.

Когда доступ к передней части мотора открыт, нужно ослабить и снять ремень привода генератора. Затем ключом на 38 ослабить гайку шкива таким образом: включить 4-ю передачу, а помощника попросить нажать на тормоз, после чего откручивать храповик. Такой способ избавит вас от необходимости вставлять в мотор разные железки, чтобы застопорить вращение коленвала. Дальнейшая разборка выполняется по такой схеме.

1. 1. Снять шкив с коленвала, очистить от грязи болты под ключ на 10 передней крышки блока цилиндров, открутить их. Три из них расположены внизу и соединяют крышку с поддоном масляного картера. Снять ее, очистить от остатков прокладки, как и ответный фланец на блоке цилиндров.

Замена цепи ГРМ ВАЗ 2106

1. Расконтрить болты двух шестерен, ослабить их и открутить. Снять эти шестерни, затем ключом на 10 отвернуть ограничитель хода (находится левее оси коленвала), после чего извлечь старую цепь. В последнюю очередь снимается шестерня коленчатого вала, не потеряйте при этом шпонку.
2. Ключом на 13 ослабить гайку натяжителя цепи, монтировкой аккуратно нажать на его башмак, чтобы плунжер вошел внутрь, после чего гайку снова затянуть. Это делается потому, что раньше натяжка цепи была больше, натяжитель не даст установить новую.
3. Замена натяжителя цепи заключается в том, чтобы его рабочую часть (башмак) открутить и поменять на новую, что и делается на следующем этапе.
4. Подобным же образом происходит замена успокоителя цепи. Нужно открутить 2 болта ключом на 10, снять старый элемент, а на его место установить новый и прикрутить.

Установка цепи ГРМ

Приступаем непосредственно к установке новой цепи на автомобиль 2107. Для этого выполняем следующие шаги:

Одеваем цепь на коленвальную шестерёнку, а затем и на верхнюю звёздочку;
Наживляем крепёжный болт на приводной валик и устанавливаем звёздочку на своё место;
Цепляем цепь крюком и поднимаем её вверх к месту расположения распредвальной звёздочки;
Соблюдая максимальную осторожность, одеваем на неё цепь ГРМ и только после этого возвращаем на своё место;

Проверяем натяжение и совпадение всех имеющихся меток, после чего закручиваем крепёжный болт на звёздочке распредвала;
Устанавливаем обратно цепной натяжитель, ограничительный палец и башмак натяжителя;
Включаем передачу в нейтральное положение и прокручиваем коленвал на три оборота вперёд;
Если отметки совпали, фиксируем цепной натяжитель гайкой, включаем произвольную передачу и заворачиваем шестерёнки до конца;
Ставим на своё место все оставшиеся детали.

Вывод

На этом замена цепи ГРМ ВАЗ 2107 и 2106 окончена. Процедура, пусть и не отличается повышенной сложностью, но требует к себе максимального внимания и терпеливости. Спешка здесь неприемлема, поэтому запасайтесь временем, следуйте нашим рекомендациям и всё у вас обязательно получится.

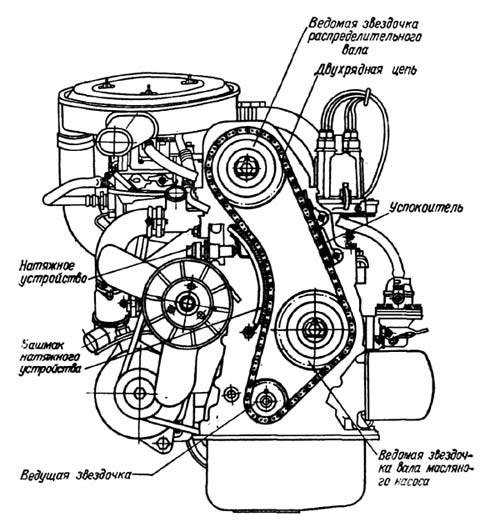

Назначение и конструкция привода

Механизм газораспределения отвечает за подачу топливной смеси в цилиндры и выброс отработанных газов. Для своевременного открывания впускных и выпускных клапанов распределительный вал должен вращаться синхронно с коленвалом. В «Жигулях» эта функция возложена на цепной привод, установленный в передней части двигателя.

Замену цепи и шестерён ГРМ нельзя отнести к сложным операциям, но процедура довольно трудоёмкая. Чтобы выполнить работы своими руками, надо понимать принцип действия и устройство привода, состоящего из таких элементов:

• на переднем конце коленчатого вала установлена ведущая шестерёнка малого диаметра;
• над ней расположена промежуточная большая звёздочка, отвечающая за вращение привода масляного насоса и трамблёра;
• к торцу распредвала прикреплена третья ведомая шестерня большого диаметра;
• 3 вышеуказанные звёзды соединяются двухрядной цепью;
• с одной стороны цепь натягивается изогнутым башмаком, который поджимает плунжерное устройство;
• чтобы исключить биение ослабленной цепи, с другой стороны предусмотрен второй башмак — так называемый успокоитель;
• возле ведущей звёздочки установлен ограничительный палец, не позволяющий цепи соскочить с зубьев.

Главную роль в механизме играет двухрядная цепь, соединяющая ведущую нижнюю шестерёнку с ведомыми

Соотношение размеров шестерён — приблизительно 1:2. То есть, пока ведущая звёздочка коленчатого вала совершает 2 оборота, шестерёнка распредвала поворачивается 1 раз.

Требуемую натяжку привода ГРМ ВАЗ 2106 обеспечивает плунжерное устройство, подпирающее полукруглый башмак. Автомобили старого выпуска оснащались чисто механическим плунжером — выдвигающимся штоком с мощной пружиной, который приходилось подтягивать вручную. Более поздние модели получили гидравлический натяжитель цепи, работающий автоматически.

По незнанию я однажды попал в глупую ситуацию. У знакомого на «шестёрке» вытянулась цепь и начала сильно шуметь, я посоветовал её подтянуть. На месте выяснилось, что болт фиксации плунжера отсутствует, совет оказался бесполезным. Позже выяснилось, что на машине стоит автоматический натяжитель, срабатывающий под давлением масла. Растянутую цепь пришлось заменить.

Привод ГРМ смазывается моторным маслом, поступающим от распределительного вала. Чтобы смазка не разбрызгивалась, механизм спрятан за герметичной алюминиевой крышкой, прикрученной к торцу блока цилиндров 9 болтами М6. Ещё 3 винта соединяет защитный кожух с поддоном масляного картера.

Итак, цепной привод выполняет 3 функции:

• крутит распредвал, который поочерёдно нажимает кулачками на штоки клапанов;
• через косозубую шестерню (на жаргоне водителей — «поросёнок») передаёт крутящий момент масляному насосу;
• вращает валик главного распределителя зажигания.

Причины, по которым требуется замена

Основной причиной в надобности замены цепного привода ГРМ на ВАЗ-2107 является сильная растяжка цепи.

Если при проверке натяжения наблюдается сильный ее прогиб, особенно если пробег авто уже значительный, то скорее всего цепь растянулась настолько, что ее натяжка устранить проблему уже не сможет.

Конечно, виной сильного послабления цепи может стать и ее натяжитель, но в данном случае мы будем рассматривать именно критическое растяжение элемента, и надобность его замены.

Что касается натяжителя, то более подробно о нем можно почитать здесь.

Также при обнаружении на звеньях привода сколов, следов сильного износа, желательно выполнить замену с дополнительным осмотром всех элементов, с которыми контактирует цепь, чтобы определить, что послужило причиной появления тех же сколов.

В целом же, чтобы по максимуму отсрочить надобность в замене цепного привода на ВАЗ-2107 достаточно лишь периодически проводить контроль состояния и натяжения цепи и при обнаружении каких-либо дефектов устранять их причину.

Как снять цепь ГРМ

В первую очередь необходимо демонтировать декоративную радиаторную решётку и сам радиатор, обязательно слив жидкость из системы перед началом работы.

Сама процедура по замене устройства на моделях 2106 должна проводиться в такой очерёдности:

• По часовой стрелке проворачиваем коленвальный шкив, вплоть до полного совпадения отметок на шестерёнке распредвала с крышкой вала и кожухом подшипника;
• Слегка ослабляем крепление генератора, снимаем клиновой ремень, цепной натяжитель распределительного вала и шкив водяной помпы;
• Включаем четвёртую передачу и ставим машину на ручной тормоз;
• Слегка откручиваем фиксаторы, удерживающие звёздочку, отогнув перед этим их шайбы;
• Снимаем башмак натяжителя – ему требуется замена. Отгибаем и выкручиваем стопорную шайбу, убираем ограничительный болт и извлекаем наружу цепь вместе с шестерёнкой;
• Полностью отворачиваем болт шестерёнки распределительного вала, поднимаем цепь и вынимаем звёздочку. Опускаем её вниз по максимуму и аккуратно снимаем с зубцов;
• Ещё раз проверяем, совпадают ли метки на коленвале и шестерёнке. Если нет, проворачиваем коленвал вплоть до их совмещения.

Замена ГРМ: этапы и особенности

Демонтаж генераторного ремня

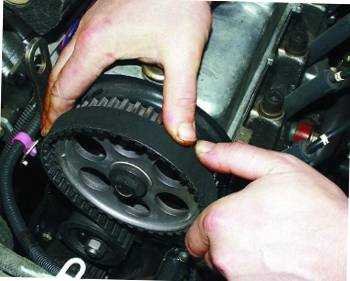

Чтобы заменить газораспределительный механизм ВАЗ 2106, сначала необходимо снять коленвал и выставить деталь в положении верхней мертвой точки цилиндра №1. Сделать это можно путем аккуратного разворота коленвала рукояткой

Очень важно, чтобы метки с маркировкой на шкиве и метки на коленвале совпадали. Если метки не совпадут, поменять ремень грамотно будет невозможно

Из-за таких нюансов замена ГРМ и вызывает опасения у многих водителей, но это нестрашно, нужно только быть внимательными.

Теперь следует снять ремень генератора. При помощи ключа откручиваем болты, крепящие ГРМ, их всего три — два по бокам и один посередине. Открутив болты, снимаем крышку, затем правое колесо и крышку отсека двигателя. Проверяем, где находится риска. Она должна быть напротив щели щитка картера сцепления.

Начиная работу, механик сталкивается с проблемой: коленчатый вал все время стремится повернуться, что чревато негативными последствиями. Во избежание этого ставим отвертку между зазубринами маховика и следим, чтобы вал не сходил с уровня меток.

Далее нужно демонтировать привод генератора. Немного раскручиваем гайку, на которой крепится натяжной ролик. Ролик нужно повернуть так, чтобы ослабить ремень, после чего его можно снимать.

После этого осуществляется замена ГРМ. Откручиваем гайку и снимаем со шпильки ролик. Установка деталей на место проводится в обратном порядке.
