Регулировка натяжения цепи газораспределительного механизма ваз 2107, ваз 2105, ваз 2104

Порядок проверки зазора клапанов

Перейдем непосредственно к самому процессу регулировки. Вначале производятся подготовительные работы, сводящиеся к обеспечению доступа к рычагам клапанов и распредвалу. Для этого с двигателя снимается корпус воздушного фильтра с карбюратора, защитный корпус ремня ГРМ, крышка клапанов.

Чтобы правильно выполнить работы, нужно знать порядок регулировки клапанов ВАЗ-2105. Интересно, что данный порядок одинаков для всех авто ВАЗ до модели 2107.

Регулировка начинается с 4 цилиндра, находящегося ближе всего к салону авто, при этом клапана нужно считать от первого цилиндра, находящегося возле шестерни привода распредвала.

Перед проверкой зазора на нужных клапанах, нужно выставить ВМТ на 4 цилиндре. Для этого нужно вращать колен. вал почасовой стрелке, пока не совпадет метка на его шкиве с длинной меткой на защитном корпусе ремня ГРМ. После этого нужно посмотреть на шестерню привода распредвала, на его внутренней стороне имеются метка и небольшое углубление, которые должны совпасть с отливом на головке блока.

Вот дальше нужно знать порядок проверки зазора.

При установке ВМТ на 4 цилиндре, проверяются зазоры на 6 и 8 клапанах. Далее проворачивается колен. вал на 180 град., при этом распредвал провернется только на 90 град. Для удобства работ на шестерне распредвала имеются метки через каждые 90 град., соответствующие ВМТ определенного цилиндра.
Так, провернув распредвал на 90 град., установиться ВМТ на 2 цилиндре, при этом проверяется зазор на 4 и 7 клапанах.
Далее производится еще оборот на 180 град. колен. вала и совмещение следующей метки на шестерне распредвала с отливом на ГБЦ, при этом установиться ВМТ на 1 цилиндре, и проверяется зазор на 1 и 3 клапанах.
После этого производиться еще проворот колен. вала на 180 град., для установки ВМТ на 3 цилиндре, и замеряется зазор на 2 и 5 клапанах.

Техника безопасности при ремонте

Чтобы ремонт принес положительные результаты, следует сначала подготовить рабочее помещение. Соблюдайте правила техники безопасности.

Не забывайте, что гараж должен быть хорошо проветриваемым. Вы работаете с бензином, масляными жидкостями и т. д. Все это — токсичные вещества, которые в закрытом помещении могут негативно воздействовать на человека. Поэтому оборудуем гараж вытяжкой и регулярно проветриваем помещение.
Когда возникает необходимость ремонта системы питания силовых агрегатов, нужно отсоединять минусовую клемму аккумулятора от «массы», а затем сбрасывать давление.
Часто во время ремонта автомобиля приходится обращаться к сварке. Но, решившись на этот ответственный и трудоемкий процесс, учтите, что на всякий случай нужно положить рядом огнетушитель. Необходимо также выключить все электронные устройства и отсоединить провода, соединяющие генератор с аккумулятором.
Работая с электронными устройствами, отключайте минусовую клемму. Чтобы избежать повреждений, наденьте кожаные перчатки. Для защиты глаз воспользуйтесь специальными очками.

Удачи в работе!

Модификации «шестерки»

Параметры машины

2106 был выпущен во множестве модификаций, которые предназначались не только для внутреннего рынка, но и для внешнего. Так, 21061 считалась наиболее простой версией. Здесь все подчинено принципу практичности и скромности. Отсутствовал электровентилятор, который уже ставился на все автомобили западных брендов, внутренняя отделка тоже не отличалась оригинальностью. Однако данная версия имела доступную цену, поэтому и была востребована.

21062 создавалась для экспорта. Помимо продуманного правого руля в ней присутствовало немало элементов, никогда не встречающихся в отечественных машинах, продаваемых в СССР. 21063 — улучшенная версия, очень даже неплохо оснащенная. Но она была не так хороша, как 21064.

С конца 90-х годов завод приступает к серьезной модернизации. Становятся мощнее и производимые автомобили. На «шестерку» ставят более современные детали, отвечающие требованиям времени и прогресса.

Выпуск ВАЗ 2106 был прекращен в 2006 году. На смену модели пришли новые проекты, более сильные, выносливые и стильные.

Правила монтажа новой детали

Схема размещения ремня

При помощи головки на «13» ослабляется крепление ролика. Ключ на «30» помогает отвернуть ролик против часовой стрелки так, чтобы ослабить рассматриваемый агрегат. Снимается он набок и вытаскивается из-под капота авто. Следующий шаг предусматривает замену ролика. Необходимо помнить, что при замене ремня нужно предварительно очистить от грязи и пыли место установки новой детали. Далее натяжной ролик подтягивается с учетом меток. Проводится эта процедура ключом на «13».

Когда метки совпадут, нужно будет проверить положение бегунка. Если он установлен правильно, заводится, а защита ремня устанавливается на прежнее место. Заключительный этап — надевание и натягивание ремня генератора.

Иногда автовладельцы ВАЗ 2105 сталкиваются с тем, что ремень рвется в дороге. Что делать в такой ситуации, знают не все водители. Необходимо учитывать конструкцию мотора 2105. Так как в поршне есть выемки, его встреча с клапанами невозможна. Автомеханики рекомендуют установить зажигание, поставив новый ремень. При этом нужно учитывать метки, которые совмещаются вверху и внизу. Зажигание происходит в 1 и 4 цилиндрах. Устанавливается бегунок, фиксируется трамблер, запускается двигатель. Если данная процедура не дала эффекта, меняются местами провода на крышке трамблера, с 1-го цилиндра на 4-й, со 2-го на 3-й. В этом случае мотор должен запуститься.
Нужно следить за тем, чтобы заменяемый ремень не перегибался и не перекручивался. После его демонтажа нельзя проворачивать распределительный и коленчатый валы. В противном случае могут повредиться внутренние компоненты мотора при ударе клапанов о поршни.
Перед монтажом ремня нужно хорошо очистить его зубчатые колеса, удалив с них смазку, грязь, влагу и прочее. Замена ремня ГРМ и его установка осуществляется только на холодном моторе ВАЗ 2105. Для этого потребуется привести двигатель в нужное положение, то есть в ВМТ конец такта сжатия поршня 1 цилиндра.

Регулировка цепи ГРМ

Эта процедура делается после замены:

Снимаем переднюю защитную крышку (7)
Ослабляем нижние болты кронштейна, который крепит ролик натяжного устройства (5)
Прокрутите коленвал в сторону храповика на 2 оборота
Регулировочная пружина установит натяжку цепи автоматом (9)
Натяжку можно осуществить регулировкой гайки натяжного ролика (10)
Цепь будет нормально натянута, если в средней ветви усилием пальцев ремень можно повернуть на 90 градусов.

Замену цепи можно провести на станции технического обслуживания, цены будут зависеть от марки автомобиля — чем она дороже, тем дороже ремонт. Осуществив замену самостоятельно, вы экономите порядка 200-500$

https://youtube.com/watch?v=0Qu9zEVFhHU

Источники

http://avtovx.ru/dvigatel/zamena-cepi-vaz-2106-156/
http://avtovx.ru/dvigatel/grm-vaz-2106-124/
http://tuning-vaz2106.ru/remont-vaza/samostoyatelnaya-zamena-cepi-grm.html

Назначение и устройство успокоителя цепи ГРМ ВАЗ 2107

Успокоитель гасит рывки и колебания цепи ГРМ, возникающие, как правило, в момент запуска двигателя. Увеличение амплитуды колебаний цепи может привести к её срыву с направляющих шестерён коленвала и вала ГРМ. Более того, цепь может оборваться в самый неподходящий момент.

Выход из строя успокоителя может привести к обрыву цепи ГРМ в момент запуска двигателя

Обычно обрыв цепи ГРМ происходит в момент, когда коленвал начинает вращаться с максимальной скоростью. Это происходит мгновенно. Поэтому водитель физически не в состоянии оперативно среагировать на возникшую ситуацию и заглушить мотор. Обрыв цепи ГРМ приводит к серьёзным повреждениям двигателя. Прежде всего выходят из строя клапаны — как впускные, так и выпускные.

Погнутые после обрыва цепи клапаны ВАЗ 2107 восстановлению не подлежат

Затем выходят из строя цилиндры. После всего этого восстановить двигатель практически невозможно. Автовладельцы в таких ситуациях обычно продают машину на запчасти. Поэтому успокоитель цепи ГРМ — важнейшая деталь, работоспособность которой необходимо постоянно контролировать.

Устройство успокоителя цепи ГРМ ВАЗ 2107

Успокоитель цепи ГРМ ВАЗ 2107 представляет собой обычную пластину из высококачественной углеродистой стали с двумя крепёжными отверстиями.

Успокоитель цепи ГРМ ВАЗ 2107 изготовлен из качественной углеродистой стали

Вторым элементом системы успокоения цепи ГРМ является башмак гидравлического натяжителя цепи. Он расположен под крышкой ГРМ рядом с успокоителем. Поверхность башмака, соприкасающаяся с цепью, покрыта прочным полимерным материалом.

Башмак натяжителя — второй элемент системы успокоения цепи, без которого работа успокоителя невозможна

Для обеспечения доступа к успокоителю цепи необходимо:

открутить крышку ГРМ;
слегка ослабить натяжительный ролик цепи.

Без этого снять успокоитель не удастся.

Принцип действия успокоителя цепи ГРМ ВАЗ 2107

При запуске двигателя ВАЗ 2107 вал ГРМ и коленвал начинают вращаться. Это далеко не всегда происходит синхронно. Дело в том, что на этих валах есть зубчатые звёздочки, которые соединяются цепью ГРМ. Эта цепь с течением времени может износиться и провиснуть. Помимо этого, иногда ломаются зубцы на направляющих звёздочках, и провисание цепи увеличивается. В результате при запуске двигателя вал ГРМ начинает вращаться только после того, как коленчатый вал уже провернулся на треть оборота. Из-за такой рассинхронизации цепь ГРМ начинает провисать ещё больше и может слететь со своих звёздочек. Чтобы этого не произошло, начинает работать система успокоения цепи, состоящая из башмака натяжителя и собственно успокоителя.

Основными элементами системы успокоения цепи являются успокоитель и башмак натяжителя, которые работают в паре

Башмак натяжителя подключён к маслопроводу, на штуцере которого установлен датчик давления масла. Когда цепь ГРМ начинает провисать слишком сильно, этот датчик фиксирует резкое падение давления смазки. В маслопровод закачивается дополнительная порция масла, под давлением которой натяжительный башмак выдвигается из своего штуцера и резко надавливает на провисшую цепь ГРМ, не позволяя ей слететь со звёздочек. Так как башмак давит очень резко и сильно, цепь под его воздействием начинает сильно колебаться, причём колебания возникают не под башмаком, а на противоположной стороне цепи. Для гашения этих колебаний и предназначен успокоитель цепи.

Успокоитель представляет собой всего лишь прочную металлическую пластину, по которой цепь ГРМ бьёт в момент срабатывания натяжительного башмака. В нём отсутствуют подвижные части. Однако без успокоителя зубцы направляющих звёздочек и звенья цепи ГРМ будут изнашиваться гораздо быстрее, что, в свою очередь, может привести к серьёзной поломке двигателя.

Целый ремень

В первую очередь, стоит узнать, как выполнять ремонт, когда ремень целый. Для того чтобы осуществить замену детали, потребуется запастись:

Новым ремнем. Лучше не брать дешевый, и довериться зарекомендовавшим себя производителям.

Ключами на 10, 13, 17 и 30 мм.
Необходимыми навыками. К сожалению, без этого пункта не обойтись. И перед началом работ автовладельцу стоит ознакомиться с книгой по ремонту автомобиля.

Первым делом, когда все необходимое будет подготовлено, потребуется снять ремень генератора со шкивов. Для этого потребуется отпустить крепление генератора. Если не выполнить это действие, то не получится установить новый ремень. Выполняется процесс следующим образом:

Снимают аккумулятор.
Отпускают генератор с помощью ключа на 17 и затем приподнимают его вверх, ослабляя ремень.

Снимают ремень генератора.

После этого потребуется снять защиту ремня ГРМ. Что касается двигателей ВАЗ 2105, то защита состоит из трех частей, из которых открутить нужно будет только одну – верхнюю. Делается это с помощью ключа на 10 мм.

Следующее действие заключается в совмещении меток коленчатого вала и распределителя. В данной модели метка представлена не точкой, а небольшого размера риской. Заметить ее с первого раза удается не каждому, однако это необходимо сделать, чтобы выполнить последующую замену ремня.

Как только все риски будут соединены, необходимо снять крышку трамблера. Это требуется для того, чтобы удалось заметить, на каком из цилиндров стоит бегунок. В свою очередь, стоит отметить, что он может быть установлен как на 1, так и на 4 цилиндре. Если вовремя учесть этот факт, он поможет в дальнейшем быстро вернуть зажигание в норму.

Когда с предыдущим действием будет покончено, можно с помощью ключа на 13 мм ослабить крепление специального ролика, а затем отвернуть его, помогая в этом ключом на 30 мм. Поворачивать необходимо против часовой стрелки, иначе ремень ГРМ не будет ослаблен.

После того, как натяжка будет ослаблена, следует вытянуть ремень ГРМ из-под капота и произвести замену на новую деталь. Однако перед тем как устанавливать элемент, рекомендуется очистить саму деталь от скопившейся пыли и грязи. Когда установка будет завершена, потребуется дополнительно закрепить ремень с помощью натяжного ролика. При этом нельзя упускать из виду метки

Очень важно, чтобы они совпали

Если при окончательном натяжении этого не произойдет, потребуется повторить последовательность действий заново. И так до тех пор, пока метки не совпадут. Однако на этом процесс замены не закончится, так как последним действием станет проверка положения

Наконец, автовладелец может попробовать завести двигатель. Если установка прошла успешно, то мотор заработает исправно, и можно приступать к креплению защиты ремня ГРМ и обратному монтажу генератора.

Самые характерные поломки двс 2105

Стуки в двигателе

Так как вечно гремящей цепи ГРМ больше нет, шуметь под капотом могут только неотрегулированные клапана. А если с ними все в порядке, значит проблемы на уровне шатунно-поршневой группы.

Перегрев

Регулярные неисправности в системе охлаждения часто приводят к перегреву двс. Полететь тут может как термостат, так и вентилятор. А еще течи охлаждающей жидкости из-за разгерметизации контура.

Плавают обороты

Причина нестабильной работы двигателя обычно заключается в сбоях карбюратора Озон. Скорее всего засорился один из фильтров или жиклеров, либо не открывается вторая камера.

Троение

Троит мотор по вине отказа одного из компонентов системы зажигания. Чаще всего приходят в негодность свечи и высоковольтные провода, а также трескается крышка трамблера.

Когда необходима замена?

ВАЗ 2105 — это первый автомобиль советской эпохи, в котором реализован привод газораспределительного механизма с помощью ремня, а не цепи, как в остальных классических моделях. Этот первый опыт нельзя назвать удачным, поскольку данный двигатель прославился нестабильностью работы и многочисленными потеками моторного масла.

Но механизм задуман и сделан абсолютно безопасным в эксплуатации. При разрыве ремня ГРМ в «пятерке» клапаны никогда не встретятся с поршнями, потому что последние имеют сверху специальные углубления круглой формы. Если происшествие случится где-то на дороге, то при наличии с собой запасных деталей и инструментов водитель сможет без проблем произвести замену и ехать дальше. При разрыве ремня на автомобиле ВАЗ 2105 ремонт двигателя не понадобится.

Пользуясь этим обстоятельством, многие недобросовестные автолюбители ездили со старым ремнем «до отказа», что в корне неправильно. При обычных условиях эксплуатации замену необходимо выполнять в таких случаях:

после пробега 55-60 тыс. км;
при появлении дефектов на резине в виде трещин, отслоений и надрывов;
когда делается капитальный ремонт двигателя.

При замене по пробегу производитель рекомендует менять элемент вместе с натяжным роликом. Но из-за особенностей силового агрегата на ремень часто попадает масло, отчего деталь не в состоянии отработать свой полный ресурс. Зачастую испорченный моторной смазкой ремень приходится менять без ролика-натяжителя, потому что последний находится в отличном состоянии.

Когда требуется замена

В инструкциях ко многим автомобилям указано количество пробега, после которого нужно менять цепь. В автомобилях следующих марок: Дэу, Ауди, Инфинити, Кия, Митсубиси, Форд, Хонда, Хендай, Ниссан и Мазда замена цепи ГРМ должна делаться каждые 75 000 пробега, так как ремонт автомобилей этих марок очень дорогой. Для других марок, цепь может меняться каждые 90 000 пробега.

Кроме стандартных цифр, периодичность замены зависит от эксплуатации автомобиля. Если вам часто приходиться стоять в пробках с включенным двигателем, делать резкие маневры, резко стартовать и останавливаться, то цепь подвергается более сильным нагрузкам, поэтому выполнять ее замену нужно чаще, чем при езде, например, за городом.

Немалую роль играет производитель детали. Рекомендуется, чтобы ремень был оригинальный, рекомендованный производителем.

Признаки нарушения зазора клапанов

Перед описанием процесса регулировки, следует разобраться с признаками неправильного зазора, а также к чему это приводит. Итак, основным признаком сбитого теплового зазора ГРМ является металлический стук в верхней части двигателя. Обычно этот стук вначале появляется только на определенном режиме работы, но со временем он будет прослушиваться на всех режимах.

Разумеется, зазор может либо уменьшиться от номинального, либо стать больше. И уменьшение, и увеличение зазора приведет в первую очередь к потере мощности. При меньшом зазоре рычаг будет поджимать клапан, что значительно снизит герметичность в цилиндре, и обеспечит падение компрессии. В итоге этот может привести к подгоранию кромки клапана и его седла.

Увеличенный зазор скажется на наполнении камеры сгорания цилиндра, поскольку время его открытия будет уменьшенным, также и отвод отработанных газов будет неполным. Чтобы избежать вышеуказанных проблем, нужно, чтобы регулировка клапанов ВАЗ-2105 производилась примерно через 15-20 тыс. км, а также при первом проявлении нарушения теплового зазора.

Замена успокоителя цепи ГРМ ВАЗ 2107

Для замены успокоителя потребуется:

новый успокоитель цепи ГРМ для ВАЗ 2107 (сегодня он стоит около 500 рублей);
отрезок стальной проволоки диаметром 1.5 мм и длиной 20 см;
комплект рожковых ключей;
комплект торцовых ключей с воротком;
отвёртка с плоским лезвием.

Последовательность работ

Работы по замене успокоителя цепи ВАЗ 2107 выполняются в следующем порядке.

Снимается воздушный фильтр. Для этого рожковым ключом на 12 откручиваются пять болтов крепления фильтра. Без демонтажа фильтра добраться до успокоителя невозможно.
Торцовой головкой на 13 с трещоткой откручиваются крепления крышки блока цилиндров. Крышка снимается.
Накидным ключом на 13 слегка ослабляется специальная колпачковая гайка крепления натяжителя цепи к ГРМ.
Длинной плоской отвёрткой аккуратно отжимается в сторону башмак натяжителя.
Башмак удерживается отвёрткой в отжатом состоянии, а ослабленная ранее колпачковая гайка затягивается.
Из отрезка проволоки изготавливается крючок, который продевается в проушину успокоителя цепи.
Откручиваются болты крепления успокоителя. При этом успокоитель удерживается крючком — в противном случае он провалится в двигатель.
После извлечения болтов крепления успокоителя вал ГРМ с помощью накидного ключа прокручивается на треть оборота по часовой стрелке.
После ослабления натяжения цепи ГРМ успокоитель аккуратно извлекается крючком.
На место вышедшего из строя успокоителя устанавливается новый.
Сборка производится в обратном порядке.

Видео: замена успокоителя цепи ГРМ ВАЗ 2107

Таким образом, заменить вышедший из строя успокоитель цепи ГРМ ВАЗ 2107 довольно просто даже для начинающего автолюбителя. Это позволит сэкономить около 800 рублей — именно в такую сумму оценивают работу по замене успокоителя в сервисных центрах.

К чему может привести поломка цепи

На сегодняшний день существует большое количество двигателей автомобилей современный и старых марок, в которых поршни и клапаны расположены в одном блоке. ДВС поршни при работе перемещают воздух и топливо вверх и низ. Говоря простым языком, при нахождении поршня в верхнем положении — клапаны закрыты. Когда поршень принимает нижнее положение — клапаны открываются, чтобы выпустить остатки горючей смеси и впустить топливо. Происходит слаженная, синхронная работа.

При разрыве цепи газораспределительного механизма эта синхронность будет нарушена. Поршень неминуемо ударит в клапан, что приведет к серьезной поломке, большим затратам, и, возможно, потребуется капитальный ремонт двигателя.

Помимо разрыва цепи, опасен также ее износ. При износе двигатель будет хуже работать, заводиться и есть риск возникновения вышеописанной ситуации.

Что такое ГРМ и для чего он нужен

Ремень ГРМ, или газораспределительный механизм, — это неотъемлемая деталь автомобиля, связующее звено между коленвалом и распредвалом, контролирующее бесперебойную работу и обеспечивающее взаимодействие этих двух устройств, распределяя энергию в правильном направлении. Задачей механизма является открытие впускных клапанов, что дает возможность бесперебойного газообмена в силовом агрегате.

Ремень генератора «шестерки»

Газообмен — это сложный процесс замены газовых зарядов: впуска нового и удаления старого, в виде отработанных газов. Чтобы газообмен проходил нормально, необходима идеальная работа клапанов, своевременное распределение заряда. Все это напрямую воздействует на эффективность двигателя и систему зажигания. От того, в каком состоянии находится ГРМ, зависит многое, начиная от работы клапанов и заканчивая управляемостью автомобиля, его динамикой.

Газораспределительный механизм ВАЗ представляет собой замкнутое кольцо, изготовленное из прочной резины, оснащенное специальными зазубринами на внутренней стороне. Найти ГРМ несложно: нужно открыть капот, механизм находится на самом видном месте — опоясывает шкивы. Особенность распределительного механизма в том, что он универсален и бесшумен, т. к. выполнен из резины. Но он слишком быстро изнашивается. Каким бы качественным ГРМ ни был, спустя некоторое время ремень рвется, что приводит к снижению динамических качеств автомобиля. Начинают страдать клапаны и двигатель.

Чтобы предупредить проблему, необходимо регулярно проверять состояние ремня и других деталей, натяжной ролик, сальники. При обнаружении дефекта следует незамедлительно менять испорченную деталь на новую. Как правило, чаще всего в замене нуждается ремень. Установка ГРМ не занимает много времени.

Ремень порвался

Порой возникают ситуации, когда неисправность ремня заключается в самой детали – он просто рвется. В этом случае выход только один – приобрести новый ремень и проследить за тем, чтобы в процессе установки совпали все метки. Только после этого можно будет включить зажигание и продолжить путь.

Стоит отметить, что конструкторы двигателя ВАЗ-2105 при разработке системы сделали так, что агрегат был установлен в поршень с выемками. Таким образом, у владельцев данного транспортного средства не получится соединить поршень с клапаном, что является не очень хорошим моментом.

В качестве заключения, можно дать совет, как восстановить зажигание при поломке ремня ГРМ. Необходимо выполнить следующее:

Установить новый ремень ГРМ, следя за тем, чтобы совпали все метки.
Поставить бегунок для начала на 4-й цилиндр. Дополнительно необходимо проследить за фиксацией трамблера. Только после этого можно приступать к попыткам завести двигатель.

Если после проделанной схемы автомобиль все равно не заводится, то ту же самую последовательность действий необходимо повторить с 1-м, 2-м и 3-м цилиндрами. В каком-нибудь положении двигатель обязательно запустится

В любом случае следует своевременно проводить техническое обслуживание такого важного узла в автомобиле, как газораспределительный механизм

Установка цепи по меткам

Если с приводом ГРМ производились ремонтные работы или цепь имеет сильное растяжение, при котором метки на шестерне распредвала и шкиве коленвала не совпадают с соответствующими метками на корпусе подшипников и блоке двигателя, нужно выполнить корректировку и установить цепь правильно.

Из инструментов понадобится:

набор отвёрток;
ключ для вращения коленвала;
набор ключей.

Для установки цепи выполняем следующие шаги:

Снимаем крышку, фильтр и его корпус.
Отсоединяем патрубок отвода картерных газов с карбюратора, а также ослабляем крепёж троса подсоса для снятия тросика.
Торцовым ключом на 10 откручиваем крепёж крышки клапанов.
Снимаем с крышки рычаг вместе с тягами карбюратора.
Демонтируем крышку головки блока.
Прокручиваем коленвал при помощи ключа до того момента, пока метка на шестерне распредвала не совпадёт с выступом на корпусе. Метка на шкиве коленвала должна совпасть с длиной меткой на передней крышке двигателя.
Если при выставлении меток оказалось, что одна из них не совпадает, разгибаем стопорную шайбу под болтом крепления шестерни распредвала.
Включаем первую передачу и откручиваем болт крепления шестерни распределительного вала.
Снимаем звёздочку, удерживая её в руках.
Демонтируем цепь с шестерни и изменяем её положение в нужную сторону для совмещения всех меток, как это описано в п.6.
Сборку проводим в обратной последовательности.
По окончании процедуры не забываем выполнить натяжку цепи.

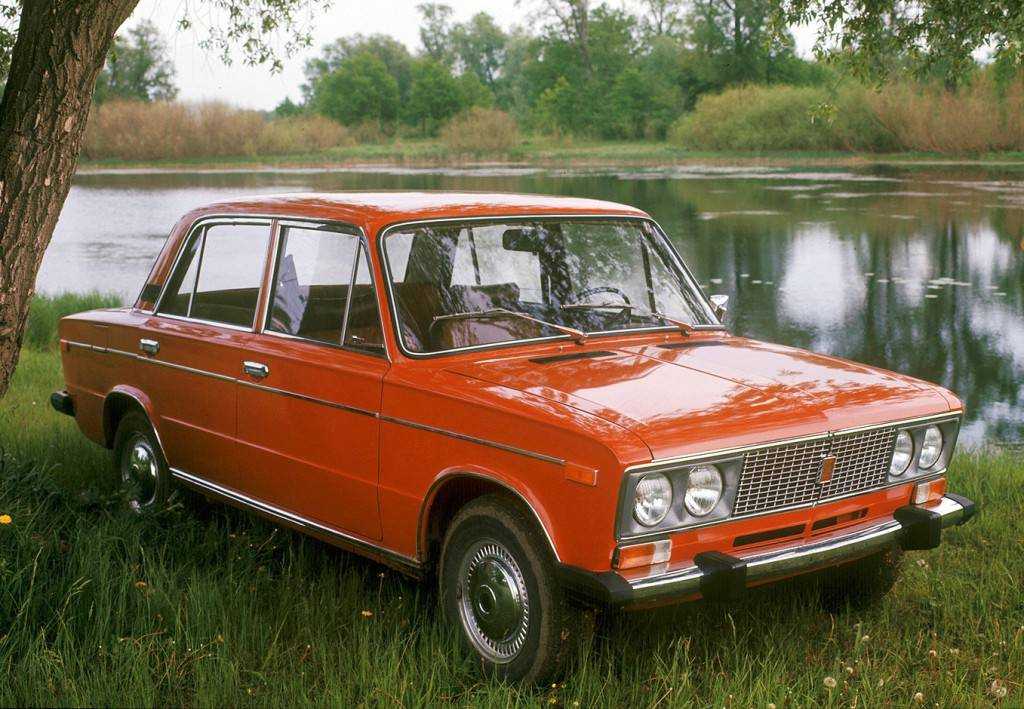

ВАЗ 2106: обзор автомобиля

Классика АвтоВАЗа

Автомобиль ВАЗ 2106 прошел долгий, интересный путь. Появившись на отечественном рынке еще в 1974 году, шестая модель не сдала своих позиций и по сей день. Когда-то ВАЗ 2106 считался атрибутом престижа, эту машину могли себе позволить только видные чиновники и известные актеры. Сегодня, конечно, такие утверждения не вызывают ничего, кроме иронической улыбки. Но и теперь ВАЗ 2106 можно считать хорошей машиной, главными достоинствами которой являются практичность, надежность, симпатичный внешний вид и достойная динамика.

Разработки 2106 начались еще в конце 60-х гг. На тот момент перед специалистами Волжского завода была поставлена непростая задача: создать проект, полностью отвечающий современным требованиям потребителя и в то же время не требующий больших затрат на его производство.

Прежде на создание новой модели уходил колоссальный бюджет, который, однако, поступал в сильно сокращенном виде. Нужно было придумать что-то новое, экономичное. В итоге мастера решили отказаться от дорогих хромированных элементов и поставить бюджетную светотехнику. Казалось бы, при таких условиях не может быть хорошего результата, но в данном случае это не так.

Автомобиль получился интересный. Выполненный как 4-дверный седан, ВАЗ 2106 получил лаконичный и вместе с тем эстетичный кузов. Как и другие вазовские автомобили, «шестерка» не имеет выразительного декора. Но если «пятерка» и тем более ранние работы были уже устаревшими, то в данном случае наблюдалось стремление к лоску, утонченной респектабельности. Легкий, подтянутый, динамичный автомобиль на долгие годы занял позиции лидера на отечественном рынке.

На ВАЗ 2106 устанавливалось несколько типов моторов — объемом 1,3 и 1,6 л, мощностью 69,76,77, 78 л. с. Двигатели работали в комплексе с задним приводом и стандартной механической трансмиссией в 4 ступени.

Порядок регулировки зазора клапанов

Сразу нужно отметить такой момент, что лучше всего регулировать работу клапанов, когда двигатель холодный. Это позволит точнее диагностировать и настроить работу ГРМ. Так что, даем своей пятерке хорошенько остыть после последнего заезда. Путь ночь постоит, а с утра можно приступать к ремонту.

Итак, сама регулировка клапанов на ВАЗ 2105:

Влазим под капот, снимаем корпус воздушного фильтра, защитный кожух ремня ГРМ и крышку клапанов

Для этого дела нам понадобится набор рожковых и накидных ключей (8,10, 13 и 17).

Обращаем внимание на 4-ый цилиндр (он ближе всего к водителю). Нужно перевести его поршень в положение верхней мертвой точки (ВМТ)

Для этого берем рожковой ключ на 17 и вращаем шкив коленвала по часовой стрелке до тех пор, пока риска ВМТ на шкиве не совпадет с отметкой на корпусе кожуха (сразу за шкивом). Смотрим дальнейший порядок регулировки клапанов 2105.

Переходим к шестерне привода распредвала (на противоположной стороне). На его шкиве есть риска, смотрим, чтобы она совпадала с указателем на головке блоков (как на фото).

С этого момента переходим к проверке зазоров на клапанах. ВМТ на 4-ом цилиндре позволяет проверить и отрегулировать при надобности клапана под номерами 6 и 8.

Проворачиваем коленвал (за шкив, ключом) на 180°, при этом шкив распредвала повернется лишь на 90°. Таким образом установится ВМТ на 2-ом цилиндре. Проводится проверка и регулировка клапанов ВАЗ 2105 под номерами 4 и 7.

Снова проворачиваем коленвал на 180°. Установится ВТМ 1-го цилиндра. Контролируем и регулируем клапана под номерами 1 и 3.

Вновь поворачиваем коленвал на 180°, чтобы установить ВМТ на 3-ем цилиндре. Работаем с клапанами 2 и 5.

Кстати, вот видео настройки клапанов:

Замена цепи ГРМ на ВАЗ 2106 своими силами

1. Снимите с карбюратора корпус воздушного фильтра.

2. Открутите три гайки ключом на «10» и еще четыре ключом на «8».

3. Будьте аккуратны и постарайтесь ничего не уронить над карбюратором в противном случае его придется снимать, возможно даже вместе с впускным коллектором.

4. Далее снимите крышку трамблера и трубку подачи топлива.

5. Ключом на «10» открутите восемь гаек крепления клапанной крышки затем снимите шайбы с пластинами.

6. Снимите трос подсоса и привод дроссельной заслонки.

7. Снимите клапанную крышку с прокладкой, которую также лучше поменять.

8. Теперь нужно снять защиту снизу и слить антифриз в подготовленную тару.

9. Ослабляете гайку крепления генератора ключом на «19».

10. Отпустите хомуты на патрубках и снимите их.

11. Далее необходимо ослабить хомут нижнего патрубка водяной помпы и снять его.

12. Отключите питание вентилятора и термодатчика на радиаторе.

13. Радиатор вместе с патрубками и термостатом также нужно снять.

14. Отпустите гайку натяжителя генератора, затем используя монтировку, сдвиньте его вперед.

15. Снимите ремень генератора ВАЗ 2106.

16. Используя ключ на «36», поворачивайте коленчатый вал за шкив для совмещения меток на крышке и шкиве, а также на звездочке и литье постели распредвала.

17. Открутите гайку на «36», которой крепится шкив коленвала. Застопорите шкив при помощи спецключа и открутите. В случае отсутствия спецключа включите пятую передачу, нажмите на педаль тормоза, затем используя ключ, открутить ее.

18. Снимите шкив. Ключом на «10» открутите шесть болтов и три гайки, а также три болта снизу крышки привода распределительного вала и снимите крышку.

19. Открутите две гайки крепления натяжителя цепи, затем снимите его.

20. Открутил болт крепления звездочки распредвала и снял ее. Пометьте или попытайтесь запомнить положение для центровки. После этого увидел следующую картину.

Предохранитель, не дающий цепи перескакивать.
Крепление башмака натяжителя цепи ГРМ.
Звездочка коленвала.

21. Ключом на «10» открутите предохранитель, а также крепление натяжителя и болт крепления звездочки привода вспомогательных агрегатов.

22. Снимите звездочки и старую цепь ГРМ. Проверьте совпадают ли метки, шпонка коленвала должна совпадать с литьем на блоке цилиндров.

23. Установите новые звездочки на привод, вспомогательные агрегаты и коленвал. Новую цепь тщательно смажьте и поставьте на место.

24. Подложите какой-нибудь инструмент, чтобы она не упала вниз.

25. Звездочка распредвала ставится в цепь таким образом, чтобы во время установки на распредвал нисходящая ветвь цепи была в натянутом состоянии, совпадали все метки. Проверните распредвал против часовой стрелки и вернитесь назад за коленвал. Таким образом цепь натягивается и есть возможность оценить правильность установки меток. В случае несовпадения меток, перекиньте цепь на зуб и снова повторите процедуру.

26. Поставьте натяжитель цепи на место, затем активируйте его. Затяните все крепежные болты и «законтрите» их. Провернув коленвал на два оборота, убедитесь, что метки совпадают, а клапана не встречаются с поршнями.

27. Смажьте прокладку крышки коленвала герметиком и поставьте на место.

28. Поставьте шкив, еще раз проверьте совпадают ли метки и затяните его.

29. Открутите гайку на «13» трамблера, затем достав его, проверните бегунок таким образом, чтобы он смотрел на контакт четвертого цилиндра.

30. Установите трамблер на место, и не забудьте после завершения процедуры замены цепи ГРМ ВАЗ 2106 — выставить зажигание.

Далее все собирается в обратной последовательности, заливается антифриз и т. д.

Собственно, все, замена цепи ГРМ на ВАЗ 2106 своими руками завершена, надеюсь успешно!? Спасибо, что зашли, всего хорошего, до новых встреч на ВАЗ Ремонт своими руками!
