Замена глушителя lada 2106 (ваз 2106)

Что делать, если стучит глушитель на «Жигулях»

Сразу необходимо разобраться в том, о какую именно часть стучит труба глушителя. На автомобилях ВАЗ классика могут быть только два варианта:

В каждом случае порядок работ будет разным. Если глушитель во время движения звонко ударяется о бензобак, то это говорит о том, что соединительный хомут между глушителем и резонатором был поставлен неправильно, поэтому «глушак» и уходит в сторону. То есть необходимо ещё раз загнать машину на смотровую яму и убедиться в правильности всех соединений глушителя.

Если же труба во время езды стучит о кузов, то проще всего предотвратить этот звук заменой резинок. В процессе эксплуатации они могут вытягиваться или даже слетать, из-за чего глушитель ходит туда-сюда. Если же все три резинки стоят на своих местах, то рекомендуется проложить место стыковки глушителя и кузова резиной. Это обеспечит отсутствие стука во время езды и сделает работу глушителя более стабильной.

Выхлопная система ВАЗ 2106

Любая система в конструкции транспортного средства призвана выполнять ту или иную роль. Система выхлопов на ВАЗ 2106 позволяет силовому агрегату работать на полную мощность, так как отвод отработанных газов — это именно та функция, для которой и предназначены все элементы выхлопной системы.

Двигатель, превращая поступающее топливо в энергию, выделяет определённый объём ненужных газов. Если их своевременно не выводить из мотора, то они начнут разрушать машину изнутри. Выхлопная система служит для отвода вредных скоплений газов, к тому же позволяет двигателю работать тише, так как отработавшие газы могут очень громко «стрелять» во время выхода из мотора.

Таким образом, полноценная работа выхлопной системы на ВАЗ 2106 подразумевает выполнение трёх процессов:

• распределение отработавших газов по трубам для их дальнейшего выведения из мотора;
• шумопоглощение;
• звукоизоляция.

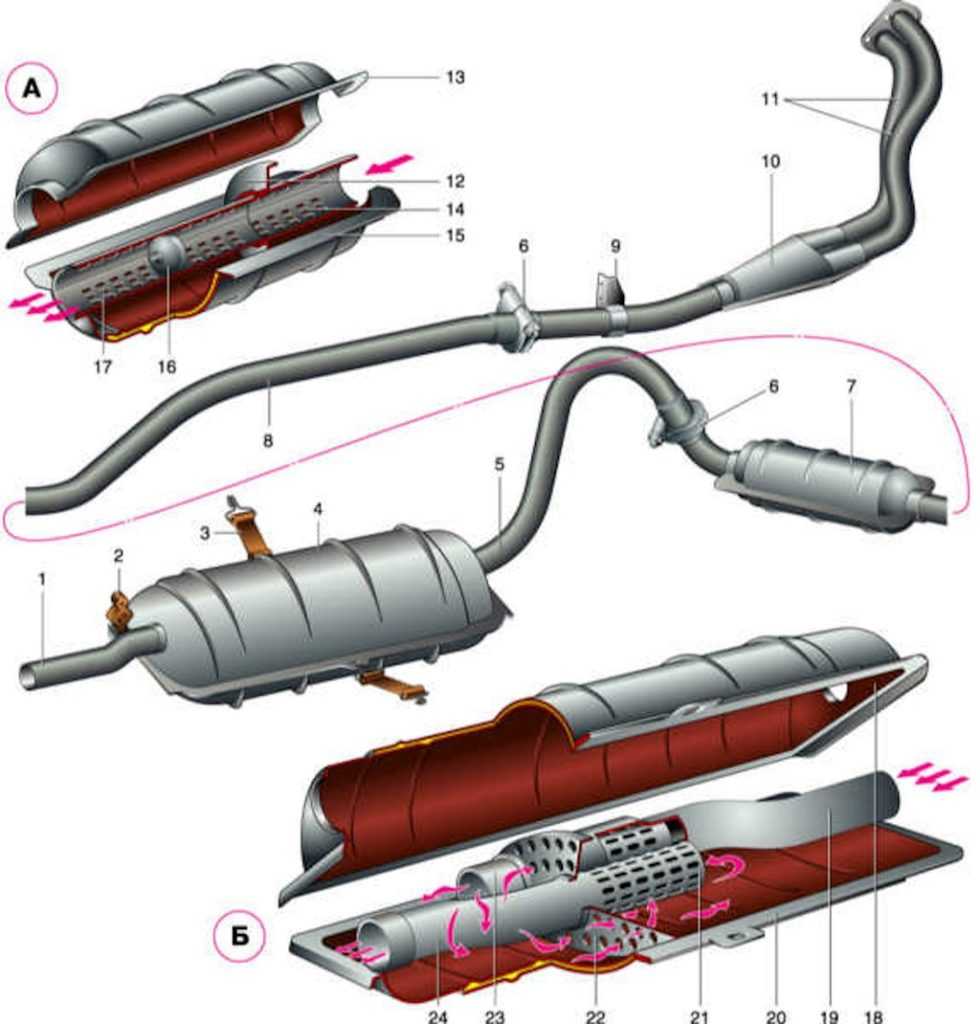

Из чего состоит система выхлопов

Рассматривая строение выхлопной системы, можно заметить, что конструкция на ВАЗ 2106 в целом идентична системам на ВАЗ 2107, 2108 и 2109. Система выхлопов на «шестёрке» состоит из тех же элементов:

коллектор;

• приёмная труба ;
• дополнительный глушитель первой степени;
• дополнительный глушитель второй степени;
• главный глушитель;
• выхлопная труба.

Выпускной коллектор

Из полости ДВС выхлопы собираются в коллекторе. Основная задача выпускного коллектора — собрать все газы вместе и вывести их в одну трубу. Газы, поступающее напрямую из двигателя, имеют очень высокую температуру, поэтому все соединения коллектора армированы и очень надёжны.

Приёмная труба

После прохождения через выпускной коллектор отработавшие газы попадают в «штаны» или приёмную трубу. Коллектор соединяется с приёмной трубой прокладкой для надёжности герметизации креплений.

Приёмная труба — это своего рода переходный этап для выхлопов.

Глушитель

На ВАЗ 2106 установлена целая серия глушителей. Проходя через два маленьких глушителя, отработавшие газы быстро теряют свою температуру, а звуковые волны превращаются в тепловую энергию. Дополнительные глушители отсекают звуковые колебания газов, позволяя существенно снизить шумы при движении автомобиля.

Выхлопная труба

К главному глушителю подсоединяется выхлопная труба. Её единственное назначение — выводить переработанные газы из выхлопной системы. Часто неопытные водители называют трубу глушителем, хотя это не так, и глушитель — это совершенно другая часть системы выхлопов автомобиля.

Замена основного глушителя своими руками

Чаще всего выходит из строя именно главный глушитель. Причин, которые приводят к его неисправности, может быть несколько, начиная от банальных дефектов изготовления и некачественных материалов и заканчивая неисправностями, при которых ВАЗ 2106 стреляет в глушитель. Работу надо начинать только после того, как выхлопная система остынет, иначе можно довольно сильно обжечься.

Для ремонта понадобится пара гаечных ключей «на 13», ключ «на 8» и плоская отвертка:

1. Отпустите гайку стягивающего хомута, при необходимости придерживая вторым ключом головку болта.
2. Вгоните в зазор между хомутом и трубой отвертку. Разжав хомут, стяните его вниз к основанию трубы.
3. При помощи ключа «на 8» необходимо отвернуть гайку болта, который крепит резиновую подушку.
4. Далее снимите крепление глушителя «Жигулей».
5. Отсоедините резиновые подвески, нажав на крюки на их концах.
6. Покачивая глушитель, снимите его с трубы резонатора.
7. Установку нового элемента выпускной системы производят в порядке, обратном снятию. На этом замену глушителя «шестерки» можно считать законченной.

Промежуточный и дополнительный глушители держатся между собой только при помощи стяжного хомута. К кузову они никак не прикрепляются. Процесс демонтажа следует выполнять в таком порядке:

1. Согласно инструкции, приведенной выше, снимите основной глушитель. Если установлена насадка на глушитель «шестерки», то ее демонтируют только при замене детали.
2. Отвернув гайку винта, стягивающего хомут, разожмите его отверткой и стяните его на более тонкий участок трубы. Покачивая глушители, отсоедините их от выпускной трубы.
3. В случае прикипания труб в месте соединения, можно попытаться провернуть промежуточный глушитель при помощи газового ключа.
4. Снимите дополнительные глушители.

Для того чтобы элементы выхлопной системы «классики» служили дольше, необходимо настроить систему зажигания и питания так, чтобы избежать хлопков в глушитель. Владельцы «Жигулей» шестой модели нередко жалуются на шум в салоне автомобиля, возникающий по причине дребезга и колебаний элементов системы выпуска отработанных газов. Вместе с тем, тихий глушитель на «шестерке» – не сказка. Добиться пониженных показателей шумности можно, установив на выпускной тракт автомобиля металлокомпенсатор.

Эта деталь сгладит колебания и вибрации, исходящие не только от глушителей и труб, но и от силового агрегата, а также трансмиссии. Итак, как сделать тихий глушитель на ВАЗ 2106 своими руками:

1. Снимите основной и дополнительные глушители с автомобиля, придерживаясь приведенной выше методики.
2. От входной трубы промежуточного глушителя отрежьте часть, по размерам немного меньше, чем длина металлокомпенсатора.
3. Установите металлокомпенсатор на выпускную трубу и при помощи сварки заварите соединение.
4. Трубу промежуточного глушителя подсоедините к другой стороне металлокомпенсатора и также крепите при помощи сварного соединения.
5. Соберите систему выпуска отработанных газов.

В случае, когда сварка недоступна или нет возможности заварить места соединений, можно на месте просверлить патрубки металлокомпенсатора и трубы, нарезать в отверстиях резьбу, а для герметичности соединений воспользоваться термостойким герметиком. Отметим только, что необходимо просверлить не менее 3-4 отверстий диаметром 4,2 мм, а резьбу нарезать при помощи 5 мм метчика.

Очень часто владельцы «Жигулей» не обращают внимания на черный дым из глушителя. А ведь он свидетельствует о попадании в выхлопную трубу несгоревшего бензина. Если не устранить причину неисправности, может произойти возгорание топлива с сильным хлопком, от которого глушитель приходит в негодность.

В этой статье мы намеренно не затрагивали вопрос о том, сколько стоит глушитель на «классику». Этот фактор зависит как от материала, так и от производителя этой детали. Отметим только, что самодельные глушители из нержавеющей стали, сделанные в середине 80-х, на некоторых автомобилях исправно служат спустя 30 лет. Так может, стоит поискать именно такую деталь?

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

1. уменьшение шума работы мотора;
2. преобразование энергии отработавших газов;
3. безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

Глушитель ВАЗ 2106

На сегодняшний день глушители на «шестёрку» можно купить двух вариантов: штампосварные и закатные.

Штампосварной глушитель можно считать классическим вариантом, так как именно такие модели и устанавливались на все старые автомобили. Суть такого глушителя в его производстве: две половины корпуса свариваются между собой, потом к корпусу приваривается труба. Технология очень проста, поэтому устройство стоит недорого. Однако именно из-за наличия сварных швов штампосварной «глушак» прослужит от силы лет 5–6, так как швы быстро разъест коррозия.

Закатной глушитель долговечнее, может прослужить до 8–10 лет. Технология его производства более сложна: лист металла оборачивается вокруг внутренней части глушителя. Технология делает производство более дорогостоящим.

Какой глушитель поставить на «шестёрку»

Выбор глушителя — дело не простое. В автомагазинах и на автомобильном рынке продавцы предложат самые разные модели глушителей, причём по довольно-таки привлекательным ценам:

• глушитель ИЖ от 765 р;
• глушитель NEX от 660 р;
• глушитель АвтоВАЗ (оригинальный) от 1700 р;
• глушитель Элит с насадками (хром) от 1300 р;
• глушитель Термокор NEX от 750 р.

Разумеется, лучше всего потратиться на оригинальный глушитель АвтоВАЗа, хотя он в 2–3 раза дороже остальных моделей. Однако и служить он будет в разы дольше, так что водитель может сам решить для себя: купить дорогой и надолго или приобрести дешёвый глушитель, но менять его каждые 3 года.

Доработка глушителей на ВАЗ 2106

Когда глушитель начнёт «уставать» от работы, водитель начнёт замечать это на себе: повышенный шум при езде, запах выхлопных газов в салоне, сокращение динамики мотора… Замена глушителя на новый — не единственный способ устранить все эти проблемы. Любители экспериментов часто тюнингуют выхлопную систему, ведь так она служит дольше, а работает качественнее.

Сегодня автолюбители выделяют три вида доработки глушителей:

1. Аудио-доработка — так называется тюнинг, цель которого усилить «рычащие» звуки в глушителе во время езды. Такая доработка действительно позволяет превратить тихую «шестёрку» в рычащего льва, однако на рабочие характеристики выхлопной системы она мало влияет.
2. Видео-доработка — тюнинг, направленный скорее на внешние украшательства выхлопной трубы, нежели на создание улучшенных рабочих характеристик. Видео-тюнинг обычно включает в себя замену выхлопной трубы на хромированную и использование насадок.
3. Технический тюнинг — самый действенный с точки зрения рабочих характеристик. Он направлен на улучшение работы выхлопной системы и даже на увеличение мощности двигателя до 10–15%.

Как сделать глушитель спортивным

Спортивный глушитель — это прямоточный глушитель. Он необходим для создания дополнительных динамичных свойств и придания особого спортивного вида модели. Глушитель-прямоток имеет предельно простую конструкцию, поэтому его можно легко сделать и самостоятельно, даже из штатного глушителя ВАЗ 2106.

Для изготовления спортивного прямотока потребуются:

• штатный глушитель;
• труба подходящего размера (обычно 52 мм);
• сварочный аппарат;
• УШМ (болгарка);
• дрель;
• диски для резки металла;
• обычные металлические губки для мытья посуды (около 100 штук).

Видео: как работает прямоток на ВАЗ 2106

Порядок изготовления прямоточного глушителя сводится к выполнению следующих работ:

1. Старый глушитель снять с машины.
2. Болгаркой выпилить кусок с его поверхности.
3. Вытащить все внутренние детали.
4. На трубе 52 мм сделать распилы в виде ёлочки или же высверлить дрелью множество отверстий.
5. Трубу с перфорацией вставить в глушитель, надёжно приварить к стенкам.
6. Всё пустое пространство внутри глушителя заполнить металлическими губками для мытья посуды из металла.
7. Приварить вырезанный кусок к корпусу глушителя.
8. Покрыть изделие мастикой или термостойкой краской.
9. Установить прямоток на автомобиль.

Фото: основные этапы работы

Прямоточный спортивный глушитель собственного изготовления оптимизирует работу мотора, сделает ВАЗ 2106 более спортивным и динамичным. В магазинах есть огромный выбор таких модификаций глушителей, поэтому при отсутствии опыта изготовления можно купить новый заводской «глушак».

Насадки на «глушак» своими руками и покупные

Насадки, которые используются обычно в качестве декоративного элемента, позволяют модифицировать глушитель и оптимизировать его работу. Так, правильно выполненная и установленная насадка гарантированно улучшает следующие показатели:

• горючее выгорает до конца;
• на свечах зажигания образуется меньшее количество нагара;
• примерно на 15% увеличивается мощность силового агрегата;
• уменьшается расход топлива (примерно на 20%).

То есть использование насадки может улучшить основные показатели удобства и экономичности транспортного средства. Сегодня в продаже можно встретить насадки самых разных форм, выбор ограничен только финансовыми возможностями водителя.

Однако насадку на глушитель «шестёрки» можно сделать и самостоятельно. Для этого потребуются самые простые материалы и инструменты:

• лист из нержавеющей стали с толщиной 1–1.2 мм;
• картон для шаблона;
• болгарка;
• шкурка и полировочные материалы;
• ножницы по металлу.

Типовая насадка на выхлопную трубу имеет круглое сечение, поэтому проще всего изготовить именно такой элемент:

1. Из картона смоделировать корпус будущей насадки, учесть места для крепёжных соединений.
2. По картонному шаблону вырезать из листового материала заготовку изделия.
3. Заготовку аккуратно согнуть, место стыка скрепить болтовыми соединениями или сваркой.
4. Зачистить будущую насадку, можно отполировать до зеркального блеска.
5. Установить на выхлопную трубку автомобиля.

Видео: изготовление насадки

Насадка обычно крепится на трубу с помощью болта и сквозного отверстия или же просто на металлическом хомуте. Между трубой и насадкой рекомендуется прокладывать огнеупорный материал, чтобы увеличить срок службы нового изделия.
