Последовательность действий при установке ЭУР на Ладу Гранту
- Помещаем машину на ровную платформу, смотровой канал. Обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
- Отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи.
- На верстаке соединяем промежуточный вал и усилитель, фиксируем болтами, подготавливаем к установке. Затягиваем соединение через гровер.
- Демонтируем рулевую колонку с промежуточным валом в сборе.

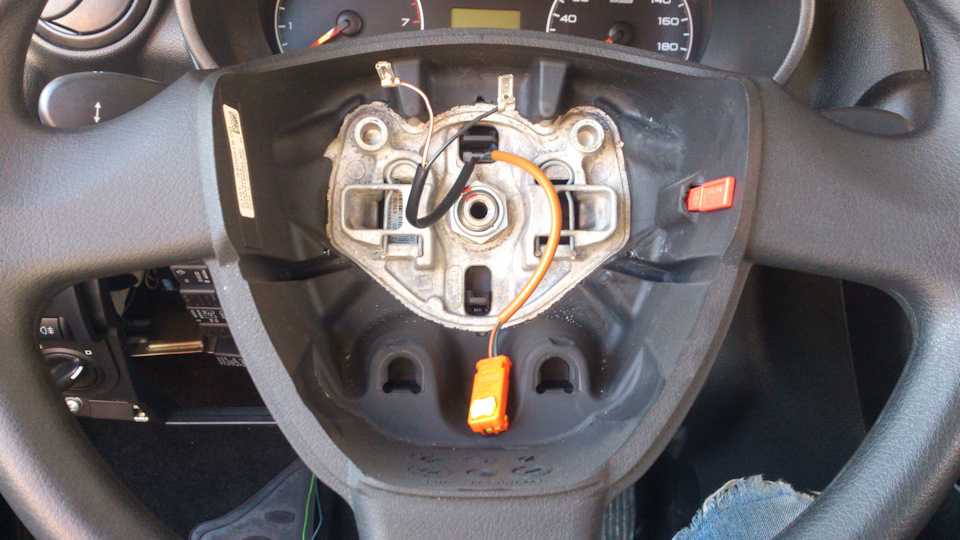

Разобранный руль
Отворачиваем гайку рулевого колеса, снимаем руль.

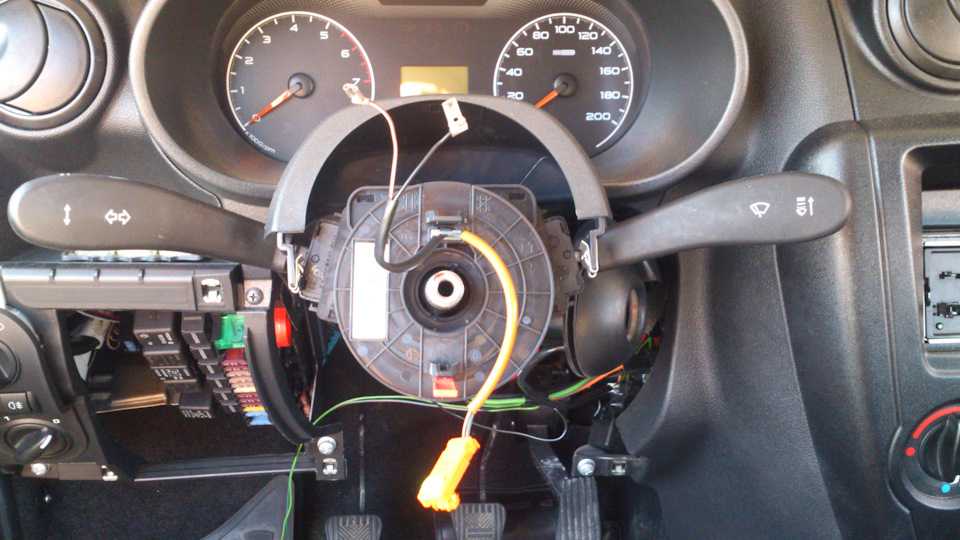

- Откручиваем винты, снимаем верхний и нижний пластиковый кожухи рулевой колонки.
- Отсоединяем колодку с проводами от двух рычажного переключателя, извлекаем сам переключатель.
- Отсоединяем колодку с проводами от замка зажигания.
- Выкручиваем болт, фиксирующий промежуточный вал рулевого управления.
Фиксирующий болт
-
- Снимаем рулевую колонку с промежуточным валом в сборе.
- Выдергиваем колонку.

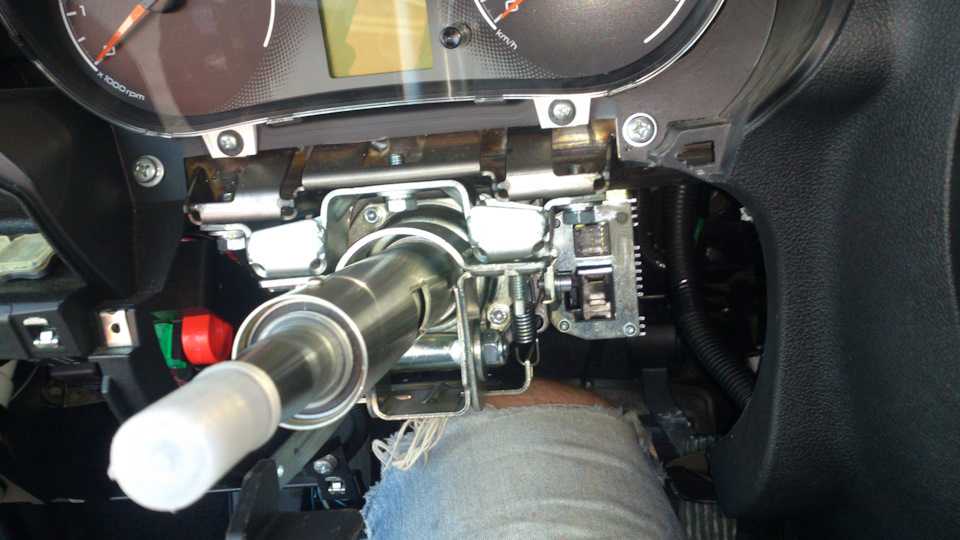

Рулевой вал
-
- Надеваем промежуточный вал ЭУРа на шлицевую часть. Затягиваем стяжной болт.
- Фиксируем корпус электроусилителя на верхние крепежные шпильки;
-
-
- Надеваем крепление вакуумного усилителя.
- Проворачиваем рулевое колесо в разные стороны 2- 3 раза для точности посадки на шлицах.
- Жестко затягиваем все крепежные элементы.
- Протягиваем проводку через технологическое окно в сторону блока предохранителей. Для удобства временно демонтируем бачок омывателя лобового стекла.
- В моторном отсеке провод с розовой обмоткой подключаем к «+», бежевый к «-».
-
-
- Индивидуальный предохранитель размещаем в блоке предохранителей так, чтобы он не препятствовал при осмотре.
- Диагностическую колодку располагаем в максимально доступном месте. Можно использовать полость блока предохранителей
- Снимаем обшивку левой передней стойки, устанавливаем светодиод, сигнализирующий о функционировании усилителя.
- Подключаем провод светодиода к штекеру усилителя.
Проводка для установки ЭУР
- Аккуратно прячем проводку в пространство под передней панелью.
- Коммутируем проводку с блоком ЭУРа: верхний разъем датчики, нижний — питание.
- Заводим колодку с проводами на штатную приборную панель, предварительно ее демонтировав.
- Устанавливаем замок зажигания, двух рычажный переключатель.
- Завершаем сборку.
На этом установка ЭУР на Гранту своими руками окончена. Проверяем исправность работы механизма.Регулировка положения руляПосле установки ЭУРа обязательно корректируем угол «развал-схождение». Нарушение угла способствует неравномерному износу протектора на передних покрышках.
Возможные неисправности ЭУРа на Ладе Гранте Лифтбек (Седан)
| Неисправность | Диагностирование | Метод устранения |
| Свечение диода на боковой стойке из-за неисправности датчика скорости. | Проверка исправности датчика скорости путем его демонтажа, прозвон мультиметром. | Замена датчика новым, так как конструкция не подлежит ремонту (частичному, полному). |
| Низкое напряжение в электропроводке. | Проверка целостности изоляционного слоя, контактных клемм. | Замена поврежденного участка кабеля, изоляция мест соединения. |
| Электрический усилитель вращается туго. | Проверка подачи напряжения на входные контакты от реле – регулятора. | Замена реле-регулятора. |
| В процессе вращения слышен характерный скрип, металлический скрежет. | Демонтаж ЭУРа, разбор на составные элементы, проверка состояния подшипников качения. | Замена двух подшипников качения новыми. |
Список интернет магазинов, адреса фирм, предоставляющих услуги
| № | Название | Контакты, адрес |
| 1. | СТО «А1-Моторс» | Москва, ул. 1-я Дубровская, д. 13а, стр.4, телефон: 8 (495) 120-15-38
https://a1-motors.ru/ |
| 2. | Мотель Варшавский — Магазин запчастей: Hyundai, LADA | Москва (м. Аннино), м. Аннино, 32 км. МКАД (на территории Каширского двора 3). Телефон: (495) 388-13-72, (495) 388-64-09 |
| 3. | «Эксперт-Авто» — Магазин запчастей: Renault, LADA | Москва (м.Тульская), Загородное шоссе, д. 7А, телефон: (916) 838-00-62, (915) 154-35-64 |
| 4. | «Запчасти на колесах» — Магазин запчастей: Renault, LADA | Мытищи, Волковское шоссе, д. 13, телефон: (985) 666-71-45, (968) 409-30-19 |
| 5. | СТО «Автосервис на Седова» | м. Елизаровская, улица Седова, 11АБ, бокс С |
Отзывы о фирмах
- Василий: полгода назад в СТО «А1-Моторс» устанавливал сервопривод на Гранту. Ребята сделали все оперативно и профессионально. Мои рекомендации.
- Иван: после покупки Лады заменил ГУР на ЭУР. Работы заказывал в СТО «Автосервис на Седова». Новое оборудование, множество ремонтных боксов, работают профессионально.
- Иннокентий: товарищи рекомендовали установить ЭУР. Покупал в магазине запчастей «Мотель Варшавский». Хорошее качество, приемлемые цены, бонусы при покупке.
- Владлен: два года отъездил на ГУРе, решил перейти на ЭУР. Советовали покупать в «Эксперт-Авто». После установки прошло полгода, нареканий нет, мои рекомендации.
- Вячеслав: оставляю свой положительный отзыв о магазине автозапчастей «Запчасти на колесах». Профессиональная консультация, приемлемые цены, приветливый персонал.
Принцип работы ЭУР
При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».
На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.
Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.
