Замена гидроусилителя lada 2110 (ваз 2110) своими руками

Отличия ЭУР от ГУР

Это совсем различные агрегаты. Чтоб осознать главные отличия, довольно изучить гидроусилитель. Его основным компонентом является насос с приводом от коленчатого вала, он объеден с принципами деталями. Механизм работы гидроусилителя построен на гидравлике.

Читайте

Что касается ЭУР, то он приводится в действие с помощью электромотора. Также в его конструкцию входят электрический блок управления, управляющий вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

При вращения руля торсионный вал скручивается;
Особые датчики фиксируют изменение положения вала и посылают данные на электрический блок управления;
Проанализировав информацию, блок подает команды на электромотор;
В конечном итоге агрегат делает нужное усилие или упрощает поворот управляющего колеса.

Автовладельцы нередко спорят, какой из вариантов лучше для «десятки». Фактически ГУР является устаревшим узлом, который интенсивно выводится из современных легковушек. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Основным преимуществом перед «гидравликой» является надежность – электронный агрегат фактически не просит обслуживания. На мотор действует наименьшая нагрузка, поэтому, горючего тоже необходимо меньше. ЭУР неплох у наших критерий к тому же тем, что он отлично работает при отрицательных температурах.

https://youtube.com/watch?v=uaiSE_s2h24

Ремень генератора и ГУР

Генератор на автомобиле ваз 2110 с ГУР

А что, у владельца ваз 21103 с гидроусилителем? Как известно, если на Ваз 2110 установлен ГУР, который, стоит заметить, полностью устраняет вибрации, свойственные переднеприводным автомобилям, замена ремня генератора проводится совершенно иначе, чем принято. Как правило, ремень генератора меняют после 45-60 тыс. км пробега, а трещины на нем – прямой признак замены. Обычная замена этой детали занимает не больше 10 минут, но на автомобилях с ГУР – это требует больше времени, да и на его привычном месте ремня не найти. На этом месте, если установлен ГУР, помещается насос, о котором было написано выше. Сам же генератор расположен бывает выше.

Сложность замены в данном случае характеризуется тем, что ремень крутится вокруг левой опоры мотора, что вынуждает открутить опору, приподнять двигатель и уже затем снять ремень. Специфичность наблюдается и в случае натяжения ремня генератора. В частности, угол обхвата ремня шкива генератора в случае с ГУР довольно мал и принятое обычно натяжение в 1 см вверх и вниз здесь не работает. Ремень начинает проскальзывать. Это означает, что натяжение ремня с ГУР должно быть сильнее.

Как видим, ГУР – это и лишние хлопоты, связанные с ремонтом. Но, если научиться все делать своими руками, проблем удастся избежать. Кроме того, можно неплохо сэкономить на ремонте, цена которого с каждым разом в СТО растет. Инструкция, представленная выше – это ознакомительный вариант для владельцев Ваз 2110 с ГУР. Полный пошаговый мануал по замене ГУР, его ремонту и т. д. можно найти в других статьях, посредством видео или фото – материалов.

Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими силами

Исходя из года выпуска, «десятка» может оснащаться гидроусилителем (ГУР) как еще его называют электроусилителем (ЭУР). По достоинству оцениваются женщинами, 2-ой вариант предпочтительней, потому что с ребенком управлять машиной легче и комфортней. Если ваш ГУР износился по другому вы просто желаете его поменять, то как кандидатуры рекомендуется избрать ЭУР на ВАЗ 2110.

Данном материале находится две аннотации:

Установка ГУР.

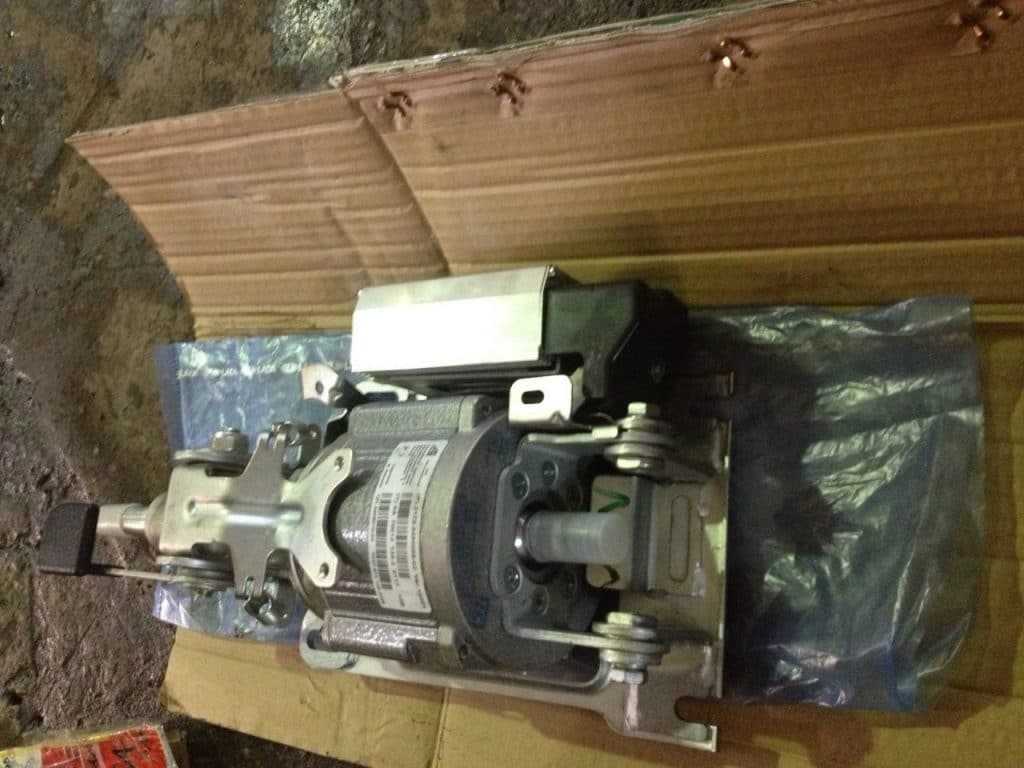

Установка электроусилитель руля ВАЗ 2110 заместо стандартного гидроусилителя.

Загодя до того, как проводить установку, нужно разобраться в устройстве этих узлов, также выяснить, чем они разные.

Характеристика ГУР

ГУР — это усилительный механизм рулевой рейки, принцип действия которого основан на взаимодействии с масляной жидкостью. Плюсом ГУР является улучшенная работа при низких скоростях. Таким образом значительно облегчается парковка. Если приходится ехать по плохой дороге, усилитель помогает ослабить отдачу ударов на рулевую рейку, и тут особенно актуален гидроусилитель руля ВАЗ, так как эти машины не могут порадовать идеальной подвеской, хорошо фильтрующей неровности пути.

https://youtube.com/watch?v=bkbrIb9D4XQ

К минусам системы можно отнести довольно сложный ремонт, причем не только у иномарок, но и у простого автомобиля ВАЗ 2110. Во избежание протечки масла необходимо каждые два года полностью менять его. Масло очень чувствительно к резким скачкам температуры, что тоже плохо. При сильных морозах или, наоборот, при жаре масло опять же может потечь. Все эти нюансы делают ГУР не таким привлекательным, как ЭУР. Чтобы избежать неприятных моментов со срочным ремонтом оборудования, необходимо знать несколько простых правил:

важно постоянно контролировать уровень масла;
необходимо проверять герметичность;
следует время от времени корректировать натяжение ремня;
ни в коем случае нельзя оставлять автомобиль с вывернутыми колесами.

Ремонт ГУР может обойтись от 2 000 до 4 000 руб, в зависимости от сложности работ. Мы живем в прогрессивный век, когда былые технические несовершенства и недоработки уходят в прошлое. То, что считалось нереальным еще какие-то десять, даже пять лет назад, становится обыденностью сегодня. Одним из наиболее значимых достижений ХХ века, которое становится все более актуальным в веке XXI, стал усилительный механизм руля.

https://youtube.com/watch?v=bRn-PAMRJxA

Замена шлангов и масла

Шланги ГУР – это важная его часть. Поэтому за ними нужен глаз да глаз. Но что делать, если они все-таки нуждаются в замене? Отвозить автомобиль в СТО? Конечно же, нет необходимости, ведь все это можно сделать и самостоятельно. Обычно замену шлангов проводят одновременно с заменой масла ГУР. И будет кстати, как раз представить совместную инструкцию.

Для начала нужно поднять оба передних колеса автомобиля (они должны оказаться в воздухе);
Находим бачок ГУР, из которого следует откачать масло;

Выкачиваем масло;
Поворачиваем рулевое колесо до упора в любую сторону (после этого в бачке вновь появится масло, которое нужно вновь выкачать);

Теперь поворачиваем руль в другую сторону и опять выкачиваем масло;
Снимаем шланг, являющийся проводником масла (через него масло идет со стороны салона и попадает в бачок);
Крутим руль из стороны в сторону (опять же должно выйти масло);

Замена масла гур

Берем новое масло для гидроусилителя (обычно идет около 800 мл);
Заливаем его в бачок до максимального уровня;
Опять крутим руль из стороны в сторону (до упора);

Заводим двигатель на несколько секунд, глушим;
Опять крутим рулевое колесо;
Подливаем масло;
Прокачиваем и удаляем воздух из системы, прокручивая руль на заглушенном автомобиле по десять раз в каждую сторону (делаем столько же раз и при запущенном двигателе).

В процессе замены масла обязательно смотрим на все шланги и патрубки. Если масло вытекает, то это признак порванного или неисправного шланга, который нужно будет заменить. Замену шлангов проводят только после полной откачки масла. Нужно будет открутить хомуты, снять шланги с насоса. Что касается установки, то новые шланги и патрубки следует затянуть хомутами и при этом не перестараться (шланги легко лопаются, если что).

https://youtube.com/watch?v=bRn-PAMRJxA

Снимем насос ГУР

к правило, в автомобилях серии ВАЗ-2110 устанавливаются насосы ГУР версии ZF. Этими устройствами также комплектуются гидроусилители некоторых моделей Фольксваген, Ауди А6 и так далее. Насосы обычно не подлежат ремонту и при необходимости заменяются новыми. Однако в некоторых случаях можно попытаться восстановить их работоспособность своими руками, например, заменить изношенный подшипник или манжету. Всё зависит от характера неисправности.

Последовательность снятия насоса ГУР:

Ослабляем хомут и снимаем возвратный шланг

При этом необходимо соблюдать осторожность, чтобы не пролить масло.
Со штуцерного болта очень аккуратно демонтируем датчик, который предназначен для замера давления жидкости в системе ГУР.
Снимаем штуцерный болт и отсоединяем нагнетательный трубопровод.
Снимаем ремень привода ГУР.. После этого приступаем к демонтажу непосредственного насоса

После этого приступаем к демонтажу непосредственного насоса.

Сначала ослабляем один болт крепления.
Затем выкручиваем второй болт и снимаем насос ГУР полностью в сборе.
Ставим новый насос в обратном порядке.

Отличия от ГУР

Надо понимать, что ГУР это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя какой из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, и его производительность характеризуется следующими показателями:

Датчики электронного блока постоянно проводят мониторинг скоростных показателей движения, они считывают его траекторию и контролируют исправность рабочих компонентов;
После того, как данные собраны, они передаются в специальный блок электронного управления где подвергаются обработке;
Искусственный интеллект системы управления изменяет параметры главного цилиндра в автоматическом порядке;
Уровень давления масла подвергается регулировке только положением клапана, он может быть как открытым, так и закрытым;
Чем большую скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
В процессе повышения скорости, параллельно растет и тяжесть управления рулем, а это в свою очередь повышает степень безопасности и стабильности при управлении ВАЗ 2110;
Кроме того, на работу электроусилителя не влияет наличие топлива, он не влияет на его расход.

Зачем нужна замена и признаки неисправности

Прежде чем понять, что необходимо сделать для замены ремня, надо определить, когда это нужно делать. Подсказать это могут следующие признаки:

появление свистящих звуков с началом работы мотора или после того, как прибавились обороты;
снижение производительности генератора (понятно по сигналу датчика);
разрыв детали.

Свист происходит в результате работы простого приспособления: ремень, надетый на коленчатый вал (конкретно, на шкивы), передает вращение генератору. Шкивы и ремни могут быть разной конструкции, но принцип их действия одинаковый. Писк или скрип может появиться при условии трения деталей друг о друга. Причин существует несколько:

износ ремня, когда дальнейшее его натяжение невозможно;
деталь изготовлена из материала низкого качества;
попадание на поверхность технических жидкостей, бензина.

Что делать в этой ситуации? Не обязательно менять приспособление на новое. Прежде чем сделать это, нужно провести проверку и определить причину свиста или скрипа

Следует обратить внимание на следующее:

если на ремне имеются повреждения, он требует замены;
проверить степень натяжения;
ремень должен быть сухим и чистым;
не сместилась ли линия, на которой находятся шкивы.

В некоторых случаях невозможна передача вращения по причине жесткости ремня. Обычно это бывает в холодную погоду, после нагревания мотора писк исчезает. Если в конструкции имеется натяжной ролик, свист может быть следствием его износа. Замена детали полностью решает проблему.

Примечание. Если причину не удалось установить, следует заменить ремень на деталь другого производителя.

Часто ремень рвется

Важно понять, в чем причины, ведь подобная ситуация может произойти вновь. Разрыв могут вызвать следующие факторы:

естественный износ (эксплуатация осуществлялась сверх установленного срока);
деталь изначально была бракованной;
неисправность шкивов, валов, натяжителей;
чрезмерное или недостаточное натяжение ремня.

Основные неисправности рулевой рейки Ваз 2110

В современных автомобилях ВАЗ 2110 поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды. В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя;
резкие ускорения в момент, когда руль находится в крайне правом или левом положении

Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки;
регулярные заезды на бордюры – это большая нагрузка для столь важного механизма.

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки.

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

Необходимость в гидроусилителе

Автомобили ВАЗ 2112, сходящие с заводского конвейера, не содержат гидроусилитель руля. Этот факт может указывать на то, что машина просто не нуждается в таком устройстве. Однако, в продаже можно найти и самостоятельно установить гидроусилитель руля. Перед тем как что-то покупать, тратить время и силы, будет целесообразно взвесить все факты.

Аргументы в пользу гидроусилителя

Аспекты, свидетельствующие о необходимости установки этого устройства следующие:

Облегчение парковки;
Снижение усилия на затяжных поворотах;
Повышение лёгкости управления на дороге.

Как видно из списка, аргументов немного. Но для некоторых водителей они являются очень вескими.

Лёгкость при парковке

Гидроусилитель руля ВАЗ 2112 основной своей задачей имеет снижение усилия при повороте колёс. Зимой, когда поверхность скользкая, повернуть колесо автомобиля, находящегося в неподвижном состоянии, достаточно просто. Но если представить себе, что под машиной асфальт с торчащими мелкими камнями, впивающимися в шину, то придётся приложить много усилий, чтобы выполнить нужный манёвр.

В такие моменты лучше всего начинать поворачивать колёса сразу после начала движения, т. к. это способствует снижению нагрузки на рулевой механизм. Если водителю процесс парковки доставляет много неудобств, тогда стоит задуматься о том, чтобы установить гидроусилитель руля. Зачастую это характерно для женщин-водителей.

Снижение усилий в движении

Двигаясь по прямой траектории и ровной поверхности, управление ВАЗ 2112 не доставляет больших хлопот. Но при вхождении в крутой поворот изменение траектории движения автомобиля требует усилий.

Аргументы против усилителя

Проанализировав положительные факторы, водителю тут же захочется установить себе усилитель. Но кроме положительных, есть и отрицательные аспекты. К ним относятся:

Затраты на ремонт;
Трудоёмкость процесса установки;
Изменения в конструкции кузова.

Механизм усилителя руля ВАЗ 2112 имеет значительные недостатки. Степень их значимости для водителя определяет дальнейшее решение. Следует по возможности объективно оценить имеющиеся аспекты.

Расходы на ремонт

Со временем любой механизм изнашивается и нуждается в ремонте. Понятно, что увеличение количества механизмов неизбежно приводит к повышению затрат на их обслуживание и ремонт.

При установке усилителя могут возникнуть следующие неисправности:

Потеря герметичности системы;
Обрыв или ослабление ремня насоса;
Нарушение работы распределителя;
Разрушение резиновых деталей;
Засорение системы.
Износ и выход из строя рабочего цилиндра.

В зависимости от неисправности появляется необходимость в тех или иных приобретениях и связанных с ними затратами. Не только денежные расходы, но и время будут нужны в таких ситуациях.

Сложность процесса установки

По мере внедрения усилителя появятся трудности, связанные с изменением кузова, поэтому нужно быть готовым к этому. Необходимые элементы приобретаются самостоятельно. Процесс установки будет сопровождаться добавлением насоса с его креплением и ремнём, бачка для рабочей жидкости, распределителя, шлангов, трубок, исполнительного механизма. Все детали должны быть качественно закреплены. В качестве рабочей жидкости часто используют ATF. Но есть и другие варианты, в том числе, указанные в инструкции, сопровождающей приобретаемые детали

Подгонка

Если установочные работы электрического усилителя производит опытный мастер, который может несколько выйти за рамки предложенной инструкции, то следует сказать о том, как проводится подгонка электроусилителя на ВАЗ 2110.

После того, как основные действия из приведенного перечня будут проведены можно произвести следующую подгонку:

Провести выравнивание руля;
Ликвидировать все щели и зазоры между деталями;
Провести установку светодиодного датчика диагностики электроусилителя;
Слегка укоротить питающий кабель;
При необходимости заменить испорченные детали и поврежденные части кожуха.

После этого следует еще раз внимательно осмотреть систему рулевого управления, сидя при этом в салоне. Устранить последние недочеты и натереть панель и руль полиролью. Только после этого можно приступать к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне машины приводят к сосредоточенности водителя за рулем.

Ролик способен обеспечить нормальный уровень натяжения

Большинство из этих устройств не могут работать без генератора(см.Ваз 2110 ремонт генератора: делаем все своими руками), который, в свою очередь, хорошо действует лишь при достаточном натяжении ремня. Именно ролик способен сделать уровень натяжения ременной передачи оптимальной.

Существует несколько вариантов данных приспособлений. Наиболее популярные из них:

Ролик со смещенным центром. При вращении ремень натягивается, степень натяжения фиксируется с помощью болта.
Ролик устанавливается на подвижном кронштейне, натяжение осуществляется болтом.

В любом случае нужно проверять состояние данной детали, при необходимости производить ремонт.

Примечание. Иногда дефекты выявляются на новых машинах, недавно сошедших с заводского конвейера. Это указывает на брак при производстве автомобиля.

Замена ролика

Чтобы заменить ролик, нужно выполнить следующее:

обездвижить коленвал с помощью монтировки;
снять напряжение с ремня (для этого необходимо ослабить болт, которым крепится кронштейн или ролик);
выкрутив осевой болт, демонтировать ролик;
закрепить новый ролик и произвести регулировку натяжения ремня.

Примечание. После установки ролика обязательно проверяем, как он работает. Затем осматриваем деталь повторно.

Замена натяжителя ремня

Как заменить натяжитель ремня генератора самостоятельно? Если автовладелец заметил, что кронштейн искривлен, единственное возможное средство — заменить натяжитель. Эта деталь сделана из монолитного металла и восстановлению не подлежит. При замене натяжителя необходимо выполнить следующее:

произвести отключение контактов аккумулятора;
снять ремень генератора, ослабив натяжение ролика;
снять кронштейн, открутив гайки;
поставить рабочий кронштейн с роликом;
установить ремень, оптимально натянув его.

Примечание. Для недопущения поломок в дальнейшей эксплуатации, необходимо следовать следующим правилам: проверять, на одной ли линии находятся шкивы коленвала и ролик натяжителя; не натягивать ремень слишком сильно.

Технологические особенности при демонтаже механизма управления на «десятках» с гидроусилителем

Перед осуществлением вышеописанного процесса замены рулевой рейки на автомобиле ВАЗ 2110, оборудованном ГУР, следует:

откачать из бачка усилителя жидкость;
отсоединить шланг от бака и подставить емкость;
вывесив колеса, покрутить рулем на заглушенном двигателе;
открутить шланг обратного давления;
отвернуть магистраль высокого давления.

При сборке узла в обратной последовательности желательно заменить гидравлическую жидкость на новую. Обязательно следует провести процедуру прокачки системы, которая состоит из таких пунктов:

заполнить бак;
на неработающем двигателе поперемещать колеса из крайних положений 6 раз;
проверить уровень жидкости в бачке ГУР и добавить, в случае необходимости;
запустить ДВС на 10-15 секунд;
заглушить и проконтролировать уровень жидкости.

Смена такого важного узла, как рулевая рейка, требует высокой концентрации внимания исполнителя и уверенности в своих действиях. По сложности, операция доступна почти каждому автовладельцу

Однако, требуется предварительное ознакомление с устройством и последовательностью процесса сборки-разборки агрегата.

Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет

Для того, чтобы самостоятельно заменить рулевую рейку Ваз 2110 необходимо выполнить следующий порядок действии:

Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).
Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.
Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.
Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.
И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться, просмотрев фотографии ниже:

Что делать если сильно бьет рулевая рейка Ваз 2110

Если на вашем автомобиле Ваз 2110 сильно бьет рулевая рейка – то проблема кроется в сильном износе наконечникнов. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция.

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

Порядок действий:

Снимаем резиновый гофрированный пыльник и удаляем смазку.
Производим замену втулки, если она имеет повреждения.
Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.
Устанавливаем новый резиновый пыльник.
Затем подтягиваем болт, который регулирует движение втулки.

Насос ГУР

Отдельного разговора заслуживает насос этого механизма. Стоит он около 3 тыс. российских рублей и его часто ремонтируют, чем заменяют. Но если ремонт не поможет, придется потратиться. Что касается качественного ремонта, то его опять же удастся провести своими руками, тем самым экономя свои средства.

Обычно на ГУР Ваз 2110 устанавливают насос марки ZF, который еще идет на Ауди А6, Фольксваген и другие автомобили. Но такая модель насоса не разборная и на ней не имеется ни стопорных колец, ни крышек. Это вовсе не означает, что восстановить работу такого насоса невозможно. Ниже представлена инструкция по снятию и разбору насоса ГУР:

Снимаем хомут;
Отсоединяем возвратный шланг (делаем аккуратно, дабы не пролить масло);
Отсоединяем разъем;
Снимаем со штуцерного болта ДДЖ (датчик).

Отсоединяем нагнетательную трубку, прежде сняв штуцерный болт;
Снимаем приводной ремень гидроусилителя;
Теперь пора приступить к снятию самого насоса;
Ослабляем первый болт, крепящий насос;
Выворачиваем полностью второй болт, фиксирующий насос;
Снимаем насос в сборе.

Очищаем насос от грязи и визуально осматриваем. Если обнаруживается выработка на внутренней стенке корпуса, напоминающего ступеньки, то их нужно снять, используя для этого специальную насадку и дрель.

Подшипник и сальник насоса

Изношенный подшипник в закрытом корпусе также может стать причиной неисправности гидроусилителя руля. Не исключение и манжета, которая нуждается в периодической замене.

Рассмотрим оба варианта:

Чтобы закрепить подшипник первым способом, нужно сделать выточку на токарном станке с внешней стороны корпуса. Затем в стенке насоса сверлим отверстия с резьбой. Новый подшипник следует вставить и закрепить при помощи болтов с заточенными концами, которые еще и отпиливаются.
Второй вариант подразумевает загибание краев корпуса.

Насос собираем в обратной последовательности. В отличие от других моделей насоса, вариант ZF имеет лопатки, которые не переворачиваются.

Насос гидроусилителя может шуметь после установки. Но пугаться этого не нужно, ведь все объясняется просто: притирка деталей.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

Ремонт рулевой рейки Ваз 2110 своими руками

Желательно выполнять процесс ремонта рулевого механизма с помощником, поскольку одному будет несколько затруднительно выполнить разборку и сборку рулевой рейки. Перед началом работ нужно сделать покупку оборудования для ремонта рулевых реек, состоящего из ремкомплекта рулевой рейки, гофры, подшипника на вал шестерни и плюс – небольшой тюбик смазки Литол.

Необходимый инструмент для ремонта рулевых реек: специальный восьмигранный ключ на 17, инструменты для операций с подшипниками, включающие специальные щипцы, обеспечивающие монтаж стопорного кольца, и съемник подшипника.

Особенности замены и эксплуатации рулевой ВАЗ 2110

Механизм управления связан разъемными болтовыми соединениями с тягами, поэтому демонтаж конструкции возможен как в сборе с рычагами, так и отдельно, предварительно отвернув два болта «на 22» и отсоединив внутренние концы тяг от рейки.

Стоит отметить, что снимать рулевую рейку с гидроусилителем будет сложнее и придётся немного повозиться, потому, что придётся сливать жидкость ГУР.

Подсоединяя рулевое колесо будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки. Это позволит без лишних усилий установить болт назад.

Старайтесь не ездить на большой скорости по неровной дороге и не заезжать на большие препятствия (например бордюры), в крайнем случае делайте это аккуратно, чтобы сохранить и продлить эксплуатацию рулевой рейки, и она еще долго будет вам служить.

Если вы дополнительно заменили и рулевые тяги, то не забудьте сделать развал схождения.

Поддомкрачиваем автомобиль. Ключом «на 17» откручиваем болты переднего колеса.

Снимаем переднее колесо.

Вынимаем стопорный шплинт. Ключом «на 19» отворачиваем гайку крепления наконечника к рычагу стойки.

При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажку в распор между рулевой тягой и рычагом стойки и молотком наносим хлёсткие удары по торцу рычага стойки.

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа «на 13» выкручиваем болт из нижнего фланца эластичной муфты, который находится около педального узла.

С помощью зубила аккуратно ослабляем стянутый хомут.

Очищаем от грязи и ржавчины шпильки рулевой рейки и откручиваем их. С начала с левой стороны …

… затем с правой, предварительно отмочив их в WD-40.

Вынимаем рулевую рейку.

Необходимо расконтрить болты крепления рулевой тяги, затем ключом с головкой «на 22» откручиваем два болта рулевой тяги.

Устанавливаем рулевую тягу, аккуратно поддев края резинового чехла рулевого механизма, вставляем втулку внутреннего наконечника.

Закручиваем рулевые тяги.

Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках,…

… после чего в салоне устанавливаем вал на шлицы. Рулевой вал имеет свободных ход, благодаря чему можно легко установить его в необходимом положении.

Ключом «на 13» закручиваем болт шлицевого соединения.

Выполняем сборку всего рулевого узла в обратной последовательности. При необходимости ключом для рулевой рейки выполняем регулировку упорной гайки.

Грамотное натяжение ремня и его регулировка

Следует обращать внимание на такой параметр, как натяжение ремня генератора. Работа генератора напрямую связана с работой коленчатого вала, поэтому ременной привод должен быть полностью исправен

Натяжение ремня должно быть оптимальным, в этом случае можно не беспокоиться за работу энергосистемы.Регулировка ремня в модели ВАЗ 2110 очень важна. Он соединяет два шкива, скорость вращения которых доходит до нескольких тысяч оборотов в минуту. В то же время ремень обязан достаточно тесно соприкасаться с головкой шкива, что исключит возможность проскальзывания. Существует три варианта натяжения:

недостаточное;
чрезмерное;
нормальное.

В первом случае шкив коленвала очень много работает в холостую. Ремень чрезмерно нагревается и повреждается. Во втором случае быстро приходят в негодность подшипники генератора.

Примечание. Чтобы определить оптимальное натяжение ремня, необходимо надавить на середину между двумя шкивами. Допустимый предел отклонения от нормы определен для той или иной марки автомобиля индивидуально.

Ремень генератора можно натянуть, используя регулировочную планку. Автомобили ВАЗ имеют простой способ регулировки ремня. Сам он крепится к двигателю при помощи болта. Вверху есть дугообразная планка с гайкой и прорезью, которая закрепляет положение генератора. Для натяжения необходимо выполнить следующее:

отсоединить гайку на планке;
отжать генератор от двигателя с помощью длинного инструмента;
закрутить на планке гайку;
оценить результат.

Подтяжка ремня регулировочным болтом. Этот способ наиболее удобен. Он предполагает следующее:

ослабить натяжение гаек крепления генератора сверху и снизу;
провернуть болт регулировки по часовой стрелке, отвести генератор от блока и проверить натяжение ремня;
затянуть крепежные гайки.

Примечание. После проведения процедуры необходимо выполнить 2-3 оборота коленчатого вала и произвести проверку силы натяжения снова. После непродолжительной поездки нужно провести контрольное измерение.

Как видим из статьи, своими руками можно спокойно заменить ремень генератора. Инструкция всегда подскажет, как все правильно сделать. Так же на нашем ресурсе имеется инструкция по замене ремня ГРМ. А если учитывать еще и то, что цена на ремень не такая уж и большая, то можно неплохо сэкономить, проведя ремонт самостоятельно.

Проверка и замена вспомогательного приводного ремня

Проверка и замена вспомогательного приводного ремня через 30 000 км или через 24 месяца)*

Проверка состояния вспомогательного приводного ремня (ремней)

Снятие, установка на место и регулировка натяжения вспомогательного приводного ремня (ремня компрессора системы кондиционирования воздуха) (двигатель В202)

Снятие, установка на место и регулировка натяжение вспомогательного (мультиреберного) приводного ремня (двигатель В202 с ручной регулировкой натяжения)

Снятие и установка на место вспомогательного (мультиреберного) приводного ремня (для двигателей без балансировочного вала с автоматическим натяжителем ремня)

Снятие и установка на место вспомогательного (мультиреберного) приводного ремня (двигатели с балансировочным валом с автоматической регулировкой натяжения)
