Замена генератора lada 2107 (ваз 2107) своими руками

Замена регулятора напряжения ВАЗ 2107

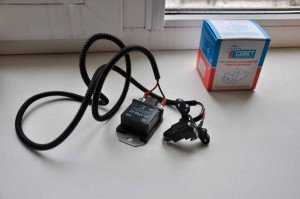

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

Главная →

Устройство → Электрическая система → Генератор →

Инструкция по ремонту агрегата седьмой модели ВАЗ

Для решения проблемы перезаряда, замены шкива, регулятора или диодного моста, выполняется ремонт:

Сначала откручивается гайка, фиксирующая сам шкив, в этот момент нужно придерживать ротор, чтобы он не проворачивался.
Шкив необходимо убрать в сторону, убирается крыльчатка и извлекается шпонка с шайбами. После демонтажа шкива отсоединяется реле регулятора, для этого следует заранее открутить болты фиксации, а также отключить колодку. Регулятор извлекается с механизмом щеток.
После снятия регулятора выкручиваются гайки, фиксирующие крышку устройства. Крышка убирается в сторону, после чего демонтируется втулка.
Теперь вам необходимо проверить работоспособность подшипника. Если вы видите, что при его прокручивании появляется зазор, то меняйте элемент, открутив ее с помощью гаечного ключа на 8. Разумеется, для замены необходимо извлечь все винты и гайки фиксации.
Следующим этапом будет демонтаж ротора. Как показывает практика, выполнить эту процедуру без применения вспомогательных инструментов может быть проблематично. Поэтому сразу же возьмите два небольших бруска и зафиксируйте их у края задней крышки. Используя специальную выколотку (желательно, чтобы она была выполнена из мягкого металла), необходимо выбить ротор. В том случае, если в процессе демонтажа произошло повреждение крышки, ее можно попытаться обработать с помощью точильного камня.
Аналогичным образом проверьте задний подшипник. При необходимости замены устройства извлеките его с ротора. Удобнее для этого будет использовать съемник.
Следующим этапом будет демонтаж диодного моста. Для снятия диодного моста необходимо выкрутить гайки фиксации блока моста, а также выводов на обмотке. Далее, можно извлечь винты крепления статора и демонтировать устройство. Вам необходимо тщательно продиагностировать целостность обмотки. При наличии повреждений на ней, к примеру, обрыве проводки или следах обгорания, обмотка меняется и перематывается.
Далее, нужно снять еще одну гайку, после чего мост без проблем извлекается.
Отверткой нужно открутить болт, фиксирующий конденсатор и вытащить элемент.

Запрос вернул пустой результат.

Видео «Все, что нужно знать о ремонте в домашних условиях»

Как правильно отремонтировать генератор — узнайте из видео (автор видео — Вячеслав Ляхов).

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

бытовой мультиметр;
рожковый ключ на 10;
отвёртка плоская;
отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.
Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.
Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля.
Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора.
После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний);
Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
обрывы выводящих проводников щеток.

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Итог замены

После замены могут выдаваться ошибки о низком заряде батареи или о неисправности генератора, не нужно сразу же пытаться найти причину поломки. Такое явление не редкость, поскольку новые щетки только начали притираться. Какие причины поломок генератора шевроле нива шевроле нива замена щеток припаяны к. Спустя некоторое время все придет в норму, и вы сможете спокойно продолжить эксплуатацию автомобиля.

Замена щеток генератора ВАЗ-2107 прекрасно подойдет в качестве обучающей демонстрации для тех, кто еще не относит себя к специалистам, а лишь постигает азы ремонта и обслуживания автомобилей. Эту информацию можно использовать не только для ремонта «семерки», но и для других моделей (ВАЗ-2110 и 2114). Теперь приступим к более детальному изучению вопроса.
