Замена генератора lada 21055 (ваз 21055) своими руками

Проверка работоспособности

Проверка работоспособности своими силами:

Проверяют работоспособность форсунок на холодном двигателе, но при заведенном моторе. Каждую форсунку трогаем обыкновенной рукой. Рабочая форсунка должна пульсировать, «дрожать». Но этот метод не совсем информативен.
Есть другой способ эффективной диагностики. Добавляем обороты в режиме холостого хода и даем автомобилю поработать. Потом ослабляем колпачковые гайки, держащие форсунки поочередно, при этом должны снизиться обороты двигателя. Когда этого не происходит и делается вывод, что данная форсунка не работает. Если неисправность обнаружена, то можно самостоятельно почистить форсунки.

А как самому почистить форсунки на ваз 2114, чтобы снизить затраты на замену запчастей, ремонт и обслуживание автомобиля? Чистка форсунок на ваз 2114 достаточно проста. Для начала их нужно снять. В целях безопасности отключаем двигатель и даем ему остыть. Отключаем минусовой провод на аккумуляторе, снимаем защитный кожух и воздушный фильтр. Трубопровод высокого давления отворачиваем от форсунки и насоса, снимаем его со скобы, поддерживающей его.

С помощью накидного ключа отворачиваем форсунку вместе со старой шайбой и вынимаем ее. При этом необходимо отсоединить электрический разъем и вдоль рампы сдвинуть фиксатор , чтобы вынуть ее. И так все 4 штуки. Теперь приступаем к главному вопросу: «Как почистить форсунки на ваз 2114»? Форсунки нужно сначала рассмотреть. Если есть признаки течи, то запчасти лучше сразу заменить на новую. С остальных необходимо с распылителя и корпуса снять уплотнительные кольца. Подготовленные форсунки на время нужно замочить в ацетоне или бензине, это позволит им лучше очиститься.

Пока они отмокают можно параллельно почистить рампу, клапанную крышку. Рампу еще лучше продуть пылесосом. Время прошло приступить к самой процедуре очистки. Вокруг сопла самой запчасти всегда образуется много кокса, напоминающего смолу. Его надо обязательно убрать. Далее, тупой булавкой или иглой аккуратно чистим поверхность вокруг сопла, имеющую форму воронки. Снаружи форсунка чистая. Но самое сложное это внутренняя очистка. Как чистить форсунки ваз 2114 изнутри? Для этого потребуется: изолента, баллончик средства для чистки карбюратора, шприц, трубка.

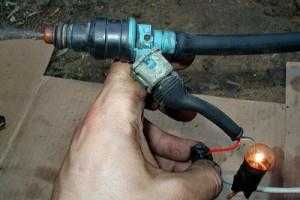

Средство через трубочку подается под давлением с имитацией впрыска.

Понадобится несколько таких движений для каждой форсунки, чтобы они пробились и начали распылять жидкость равномерно.

Затем надо дать форсункам просохнуть, надеть на них новые уплотнительные кольца и собирать все в обратном порядке при этом поменяв топливный фильтр и сетку бензонасоса.

Все это позволит продлить срок службы вашего автомобиля. «В дальнейшем необходимо заправляться только качественным топливом 95 марка на проверенных заправках, как и рекомендовано в паспорте ваз 2114.»

https://youtube.com/watch?v=2lX9fJXOk_s

Источники

http://carnovato.ru/vaz-21093-inzhektor/
http://www.gorodskievesti.ru/2010/09/16/esli-forsunki-zabity/
http://nadomkrat.ru/toplivnaya-sistema/kak-pochistit-forsunki-na-vaz-2114-svoimi-rukami

Ремонт генератора

Ремонт генератора следует начинать с выявления неисправности. Для этого рекомендуется разобрать узел. Первым откручивается шкив.

Отворачивание шкива

После снятия шкива следует располовинить генератор.

Процесс разборки

Дефектовку каждого элемента следует начинать с визуального осмотра.

Составляющие элементы генератора ВАЗ 2101

При наличии посторонних звуков и заеданий прокручивания вала особое внимание следует уделить подшипникам. Снятие пластины, которая скрывает подшипник

Новые подшипники

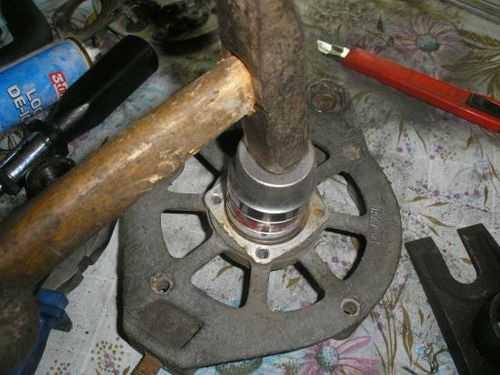

Запрессовка подшипника

Снятие пластины, которая скрывает подшипник

Новые подшипники

Запрессовка подшипника

Слабым местом генератора являются щетки и контактные кольца. При наличии повреждений и следов сильного износа они подлежат замене.

Щетки

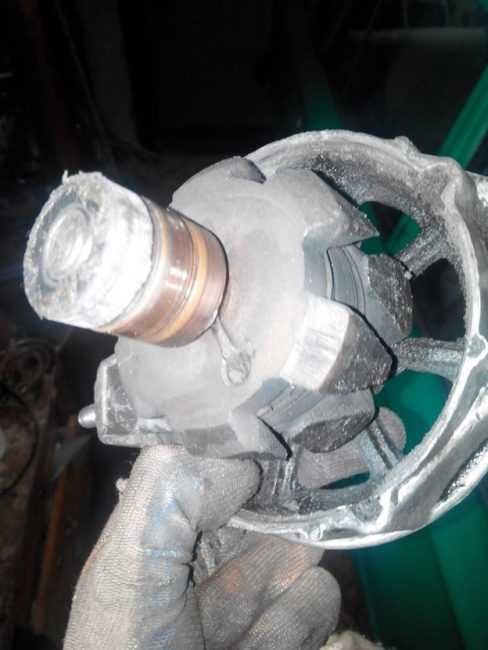

Контактные кольца

Проверка диодного выпрямителя показана на изображении ниже.

Проверка выпрямителя

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается.
Для работы понадобятся торцовые ключи на 8, 10 и 13.
Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.
После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

отсоединить колодку от вывода “D” на генераторе;
снять резиновый колпачок, прикрывающий вывод “В+” генератора;
при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
ослабить затяжку гайки натяжной планки, используя ключ на 13;
вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
демонтировать натяжную планку;
открутить нижнюю гайку крепления генератора “Гранта”;
снять дистанционную втулку и вытащить нижний болт крепления;
снять натяжную планку;
вытащить генератор ЛАДА “Гранта”.

Чтобы установить генератор, надо проделать вышеописанное в обратной последовательности.

Важно: после установки генератора 16-клапанной ЛАДЫ “Гранта” необходимо отрегулировать натяжение ремня

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного оборудования.
Третий вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту достаточно будет с головой. Установка практически ничем не отличается от предыдущего.
Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
Пятый и последний вариант – замена стандартного Г — 221 генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

Не работает вентилятор — меняем его сами

Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

Демонтаж, все шаги

Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

Монтаж узла проводят в обратном порядке. Можно будет заменить и моторчик, и рамку-кожух.

Артикулы

2108-1309010 — кожух;
2109-1308008 (-01, −02) — мотор в сборе с крыльчаткой;
2103-1308010-10 — крыльчатка;
12605571 — шайба стопорная;
16102311 — гайка M8.

Ремонт инжектора ВАЗ

Чистка инжектора автомобиля – процесс не сложный и не долгий. Частичную чистку форсунок инжектора можно выполнить и в домашних условиях, вооружившись некоторыми инструментами и жидкостью для промывки. Такой чистки более чем достаточно на первоначальном этапе, её рекомендуется проводить для профилактики и желательно один раз на 10 000 км пробега.

Более полную чистку можно выполнить в специализированном автосервисе. На стенде сделают промывку ваших форсунок, а также проведут компьютерную диагностику вашего автомобиля в целом.

Если вы решили произвести чистку инжектора вашего автомобиля самостоятельно, то купите химическую жидкость, которая доступна в любом автомагазине

При покупке стоит обратить внимание на инструкцию по применению. Также рекомендуется при чистке заменить резиновые уплотнительные кольца на форсунках

Ремонтный комплект таких колец недорогой и доступен каждому.

Перед снятием инжектора снимите клеммы на аккумуляторе, далее возьмите необходимые ключи и открутите впускной коллектор. В некоторых модификациях автомобиля не всегда нужно снимать коллектор, чтобы почистить форсунки. После этого отсоедините электронные фишки, которые крепятся к форсункам, пошатывая их влево-вправо. Вытяните топливную рампу с форсунками и аккуратно отсоедините их.

Далее следуйте инструкции, которая указана на баллончике с жидкостью для промывки, после проведения всех процедур соберите все в обратном порядке. В некоторых случаях требуется замена фильтров внутри форсунок. Для полной чистки инжектора не стоит также забывать о чистке дроссельной заслонки. Её желательно выполнять один раз на 5 000 км пробега.

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

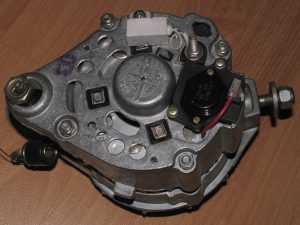

Фото с обратной стороны:

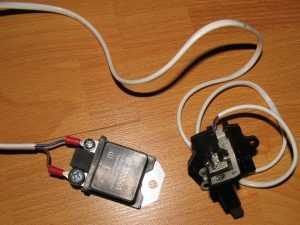

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…

Замена генератора ВАЗ 2101 – 2106
4 — Оценок: 59

Основные признаки

Итак, признаки забитых форсунок инжектора:

пропуски зажигания на холостом ходу,
двигатель работает нестабильно,
увеличился резко расход топлива,
замедленный разгон автомобиля при полном нажатии педали газа.

Почему важно определить данную неисправность? Форсунка подает топливо в систему и является ее главным элементом, следовательно, срок продления ее службы имеет большое значение на работу всего двигателя.

Огромное влияние на сохранность форсунок оказывает качество топлива. Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс. км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять. Если принято решение менять, то сразу возникает вопрос: «А какова стоимость форсунок на ваз 2114»? Если покупать «родные» ВАЗовские , то их стоимость в 2014 году начиналась от 500 руб. за одну штуку. Многие водители считают, что лучше приобретать импортные. Форсунки, произведенные за границей, превышают стоимость отечественных в разы, но и срок их эксплуатации возрастает.

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать — второй оставьте, как есть.

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель — в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

Главный монтажный блок установлен под капотом, а дополнительный — у левой ноги переднего пассажира.

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

Реле вентилятора установлено посередине;
Также это реле могут установить вверху.

Ниже показан второй вариант.

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

Сборка генератора ВАЗ 2107

Перед сборкой генератора необходимо очистить детали от загрязнений. Металлические части лучше промыть бензином, обмотки и другие сложные детали промыть воздухом из компрессора.

Новый подшипник напрессовывается на ротор с помощью оправки. В ее качестве можно использовать головку или трубку с диаметром, совпадающим с размером внутреннего кольца подшипника.

Перед установкой задней и передней крышки необходимо проконтролировать состояние посадочных мест подшипников. Недопустимо наличие на них повреждений или задиров.

При наличии трещин в крышке необходимо заменить их новыми. Также подлежат замене болты и гайки ненадлежащего качества.

Последовательность сборки генератора соответствует порядку действий при его разборке.

После установки и подключения генератора необходимо натянуть ремень с необходимым усилием. Если он будет перетянут, выйдут из строя подшипники, если ослаблен – генератор будет буксовать при нагрузке и не выдавать необходимый ток заряда.

Выводы: что именно надо делать, если не срабатывает вентилятор (алгоритм действий)

Сначала проверяют, подводится ли «плюс» к одной из клемм в разъёме. Затем подключают коннектор от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать вот что:

Исправен и предохранитель F5, и добавочный предохранитель;
Реле вентилятора срабатывает, как надо;
Исправен датчик ДТОЖ;
Моторчик можно включить только подачей потенциала «0 Вольт».

Вывод тут будет один: отошёл контакт «массы», которым заканчивается вся линия питания. Значит, нужно будет обратиться к автоэлектрику. Все остальные неисправности можно победить самим.

Элемент F5 может перегорать в результате замыкания клаксона. Но тогда на разъёме не вызванивается «+12», что должно настораживать сразу.
