Замена реле света «шестерки»
Российские автолюбители, управляющие жигулевской «классикой», задают вопрос, как подключить реле света на ВАЗ 2106, чтобы оно в дальнейшем функционировало без проблем. Аналогичные работы проводятся и при замене реле света «шестерки».
Работы проводятся в следующей последовательности:
Дорогие друзья. Сегодня мы вам расскажем где располагается блок предохранителей в ВАЗ-2106 и какой предохранитель за какую цепь ответственный. Блок предохранителей на ВАЗ-2106 расположен слева от водителя, под торпедой…
…и закрыт двумя декоративными крышечками.
Получить доступ к предохранителям просто — крышки держаться элементарно на защелках, снять их очень легко. Сняв их мы получаем доступ к предохранителям.
Следует отметить, что существует два вида этих блоков, старого и нового образца. Нового образца оснащен так называемыми евро-предохранителями (флажковыми). Ниже приводим схему блока, нумерацию и таблицу предохранителей.

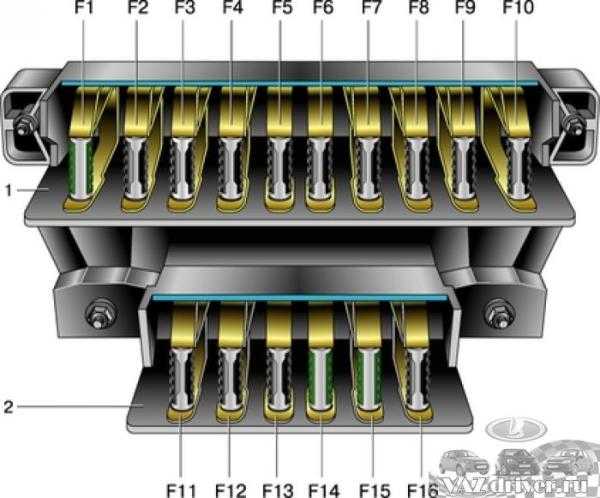

Схематическое расположение и нумерация предохранителей на ВАЗ-2106.
Описание назначения и мощности предохранителей блока ВАЗ-2106
https://youtube.com/watch?v=S2rtfo2VOuY
Источники
- http://avtovx.ru/elektrooborudovanie/rele-sveta-vaz-2106-226/
- http://www.vazdriver.ru/blok_predohraniteley_vaz2106/shema_i_raspolozhenie_bloka_predohraniteley_vaz2106.html
Реле дальнего и ближнего света «шестерки»
Как уже было сказано, штатные реле дальнего и ближнего света ВАЗ 2106 абсолютно одинаковы, имеют схожие номенклатурные номера по каталогу (90.3747-10 или 113.3747-10), одного типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть заменены друг с другом.
Для подключения реле света на ВАЗ 2106 используются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Аналогичные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, обогрева кормового стекла и подачи сигнальных звуков.
Напряжение инициации устройства при среднем температурном значении около 23 °С находится в пределах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.
Вместо изделий под каталоговым номером 113.3747 допускается применение обновленных реле дальнего и ближнего света ВАЗ 2106 90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается замена изделий 113.3747-10 с крепежным кронштейном на гаджеты с крепежом под номенклатурным значением 90.3747-10 с одинаковыми характеристиками.
Автомобильная промышленность практикуется в выпуске реле света ваз 2106 под номенклатурными номерами 902.3747 (версия 11 — без крепления и 10 — с крепежом), используемые на инжекторных «шестерках», т.к. в устройство интегрировано добавочное сопротивление для подавления помех, подключенное параллельно релейной обмотке. У таких реле дальнего и ближнего света резистентность между разъемами «85» и «86» имеет значение 65 — 80 Ом. Они взаимозаменяемы с реле света ваз 2106 с цифрами 113.3747.
