Снятие деталей сцепления автомобиля лада приора

Как проверить выжимной подшипник на Калине и как проявляются неисправности (шумит или гудит)

Чтобы понять нуждается ли ваша «Калина» в замене муфты, требуется сначала вовремя отреагировать на признаки поломки и провести диагностику узла.Признаки неисправности выжимного подшипника Калина:

• Шум или гул при нажиме на педаль (поврежден, мало смазки или его заклинило);
• Затруднительное нажатие на педаль случается в случае излома уха муфты, а так же деформации пружины;
• Данные видео наглядно показывают, когда неисправен выжимной подшипник Калины (шум, гудит, стучит, скрипит), а так же как проверить «выжимник».

Пример шума при неисправности:

Шум сцепления при нажатии:

ВП развалился — звуки:

Как проверить выжимник не снимая КПП:

Что будет если заклинит ВП:

Проблемы с сцеплением их решение:

Как снять выжимной подшипник у Лада Калины – расположение детали и схема крепления КПП

Как говорилось в начале статьи, для корректной замены ВП и его демонтажа потребуется снять коробку передач. Ниже представлена фотография трансмиссии с видом снизу. Чтобы демонтировать МКП потребуется отсоединить все узлы под капотом, которые к ней крепятся. Далее снимаются приводы колёс и элементы передней подвески. Затем МКПП откручивается от «движка» и снимается. Внутри «головы» картера сцепления находится сам выжимной подшипник.

Устройство МКПП-2181 и расположение выжимного подшипника в тросовой коробке

Подготовка

Существует 2 способа замены сцепления. Один способ предполагает полное снятие КПП, другой – нет. При этом в любом из случаев нужны следующие подручные средства:

• домкрат;
• эстакада, без которой будет проблематично заменить сцепление;
• колоды или кирпичи;
• комплект ключей и головок размеров от 8 до 19, может понадобиться головка на 15, которая требуется нечасто;
• удлинители для ключей будут не лишними, так как порой складывается ситуация, в которой достать деталь рукой будет невозможно;
• оправка 10-12 см для центрирования ведомого диска.

Способ со снятием КПП:

1. Загнать машину на эстакаду.
2. Снять аккумулятор.
3. Отсоединить трос, идущий к спидометру.
4. Теперь предстоит снять коробку переключения передач. При этом если ставить обратно старый нажимной диск, нужно отметить взаимное расположение маховика и кожуха вышеупомянутого диска для сохранения балансировки.
5. Далее следует вставить оправку в отверстие диска. Можно обойтись и без этой процедуры, но тогда нужно держать ведомый диск, в противном случае он выпадет.
6. Придерживая маховик, открутите все 6 болтов крепления. При этом делать это надо постепенно, по обороту от каждого болта, чтобы диск не перекосило.
7. Теперь можно снять кожух, в котором будет находиться нажимной диск.
8. Далее снимается ведомый диск с оправкой.
9. Теперь наступает один из ответственных моментов во всем процессе замены, а именно осмотр ведомого диска. Необходимо проверить его на износ, проверить поверхность фрикционных накладок и надежность фиксации демпферных пружин в гнездах ступицы.
10. Нельзя забывать и про проверку на его «биение». Другими словами, насколько его поверхность ровная.
11. При наличии каких-либо следов износа требуется заменить необходимые детали.
12. При наличии явных следов износа на нажимном диске его следует заменить полностью в сборе.
13. Перед самой установкой сцепления не помешает проверить детали на легкость взаимодействия. Любые закусывания или дефекты также следует устранить.
14. При установке ведомого диска в кожух выступающая часть ступицы должна соприкасаться с пружиной.
15. Далее сборка сцепления идет в обратном порядке.

Примечательно, что при установке новых деталей длины нижней резьбовой части наконечника троса, как правило, не хватает для восстановления его изначального положения.

Поэтому необходимо привести в изначальное положение механизм компенсации износа. Для этого между поводком и рычагом вилки выключения сцепления нужно установить размер L.

Педаль сцепления следует поднять вверх до упора. Тогда пружина автоматически вернет ползун в исходное положение. После этого останется только проверить результат работы и при необходимости отрегулировать сцепление.

Замена без снятия КПП

Данный процесс не слишком отличается от первого, как кажется на первый взгляд. Подготовка и инструмент тот же. Однако в этом случае есть один большой плюс – нет необходимости ворочать достаточно тяжелую КПП. Это особенно актуально, если за замену сцепления берется один человек.

При этом разбор следует начать со съема левого колеса и постановки машины на домкрат. Лучше всего это делать в боксе, где есть смотровая яма. В дополнение к указанным в первом случае первым пунктам необходимо снять воздушный фильтр, открутить гофру, отсоединить ДМВР, ослабить крепления стартера.

Придется открутить КПП, но нет необходимости трогать ШРУСы. Поскольку в процессе отсоединения всего вышеописанного будут ослаблены болты, держащие двигатель, под него нужно подставить кирпичи, чтобы не оборвать шланги. Аналогично придется немного сместить КПП на подставку для кирпичей.

Теперь сцепление можно сменить уже вышеописанным способом. Как видно, ничего сложного в этом нет.

Чем определяется надежность автомобиля

Каждому водителю известно, что автомобиль включает в себя три основные составляющие:

Выделять из этого списка наиболее значимую позицию, нет ни какого смысла. Важнейшим элементом трансмиссии является сцепление. По своей надежности этот узел не уступает всем остальным. И наработка на отказ составляет, в среднем, 100 тыс. км. После такого пробега рекомендуется его регулировка или замена изношенных деталей. Многолетняя практика доказывает, что предпочтительнее поменять всю корзину сцепления. Дело в том, что износ всего механизма протекает равномерно. И когда в нем появляется новая деталь, то она будет служить дольше. Этот факт понятен и не вызывает возражений. Однако надо учитывать, что старые детали выйдут из строя раньше. В результате через короткий промежуток времени придется вновь заниматься ремонтом.

Любой узел в автомобиле изнашивается постепенно. Датчик, который сигнализирует о возникновении неисправности, информирует водителя о том, что откладывать ремонт уже нельзя. Как правило, требуется регулировка сцепления или полная замена. Водителю не следует оставлять без внимания следующие явления:

В каждом случае имеется неисправность, которая возникла вследствие неправильной эксплуатации или чрезмерных нагрузок. Согласно статистическим данным, автомобили, за рулем которых сидят молодые водители, требуют ремонта и внепланового обслуживания чаще. Дело в том, что не уверенный в себе водитель неосознанно держит ногу на педали сцепления. В таком, наполовину включенном, положении ведомый диск пробуксовывает и быстро изнашивается. Точно так же как и выжимной подшипник. И когда датчик на панели засветится, это значит, что требуется регулировка или замена некоторых деталей сцепления.

Датчик, который установлен в корзине, сигнализирует о положении сцепления — включено оно или нет. Если он неисправен, то система управления получает ложный сигнал. В результате чего двигатель работает на больших оборотах, в то время когда рычаг переключения передач находится в нейтральном положении. Эту особенность замечают даже начинающие водители. В таком случае требуется своевременная замена неисправного датчика.

Когда возникла острая необходимость отремонтировать сцепление, зачастую приходится выполнять эту работу своими руками. Для этого необходимо приготовить инструменты, купить датчик и внимательно изучить инструкцию по снятию коробки переключения передач. Замена любой детали или сцепления в целом выполняется только после снятия коробки передач.

Источники

• http://for-priora.ru/?cat=18
• http://sovetyavto.ru/zamena-scepleniya-lada-priora/
• http://autodont.ru/transmission/cohesion/zamena-detalej-na-prioru

Признаки неисправности

Основными признаками неисправности считаются:

• Гул, свист и другие лишние звуки при нажатии или отпускании педали;
• «Толчок» даже в том случае, если рабочий момент был пойман вовремя.

Если подозрения на неисправность «сцепы» есть, то можно сделать диагностику народными методами, без разборки подкапотных внутренностей.

Проверка на проскальзывание

Фиксируем авто ручником, включаем третью или четвертую передачу, медленно (медленнее, чем обычно!) выжимаем левую крайнюю педаль и на рабочем моменте жмем газ. Если с ручником все хорошо, то проверка будет правдивой. Автомобиль заглох – значит, пора менять нажимной диск.

Диагностика выжимного подшипника на Приоре

Специальных устройств или инструментов для определения неисправностей не существует. Главные признаки возможных дефектов или неисправностей:

• посторонние шумы при переключении передач (стуки, хруст, специфический вой, поскрипывания);
• затруднения при переключениях.

Если любой из перечисленных признаков проявляется при переключении, нажатии на педаль сцепления и переключении скорости, рекомендуется демонтировать коробку и произвести осмотр, а в случае неисправности, замену выжимного подшипника Приоры

Важно отметить, что не всегда требуется замена изделия на новое, аналогичное. Иногда причиной посторонних шумов со стороны КПП и некорректной работы выжимного узла, является загрязнение, недостаточная смазка изделия и (или) направляющей втулки по которой происходит постоянное, рабочее вращение подшипника. Потому, иногда достаточно почистить или хорошенько смазать втулку и саму деталь.
Явные признаки, свидетельствующие о неисправности это:

• существенный люфт детали;
• физические деформации (трещины, потертости, сколы);
• неровное или затруднительное вращение.

При диагностировании поломок или повреждений, потребуется демонтаж и установка новой детали.

Инструкция: Регулировка и замена сцепления автомобиля Лада Приора

Заботливое отношение к сцеплению прививают еще в автошколе. Плавненько нажал, включил передачу, плавненько отпустил. Сцепление это узел соединяющий коробку и мотор. Регулировка нужна после замены. Как правило замена сцепления выполнима в гаражных условиях. Лада Приора вообще ремонтопригодный автомобиль. На СТО работа обойдется в 1500-2000 руб. Цена комплекта родного сцепления стоит примерно 2000 руб. На иномарках цена узла обходится дороже даже с заменой и регулировкой. С покупкой первой машины понимание всей ценности сцепления увеличивается в разы. На Приоре – одной из самых популярных городских машин – многие учились водить (по-настоящему, без инструктора!) и возможно меняли узел в гараже.

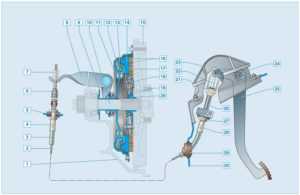

Сцепление Приора просто в устройстве, но, тем не менее, оно всегда должно быть в хорошем рабочем состоянии – от этого зависит здоровье машины, безопасность движения. Поэтому нужно знать все о замене узла на Лада Приора – в конце концов, это не просто педаль сцепления, этой целый механизм. Который участвует в приведении автомобиля в движение — дружит КПП и двигатель.

Как пример, все понимают, что для выключения сцепления педаль нужно выжать. А что будет, если машина не откликнется на это? Клюнет, или заглохнет посреди дороги? Совсем не стоит слушать советы пытаясь мучать коробку без сцепления, «подлавливая» обороты. Выход из этой ситуации один: извлечь хороший урок и вовремя беспокоиться о «здоровье» своего «друга». Читайте статью до конца и будете в безопасности — на дороге этот узел Вас точно не подставит!

Сцепление на Лада Приора: замена своими руками

Когда Вы решили заменить сцепление на Лада Приора, стоит хорошо подготовиться – как инструментами, так и знаниями. Сегодня мы поговорим о всех деталях и секретах, которыми можно воспользоваться при замене сцепления.

Для снятия установки сцепления в автомобиле Лада Приора, вам потребуются: – ключ «на 8» (удобнее использовать торцовую головку).– большая отвертка.– оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

Замена сцепления на Лада Приора своими руками

1. Первым делом нужно снять коробку передач с автомобиля.

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).

3. Установите оправку в отверстие нажимного диска.

Рекомендация: снять сцепление в автомобиле Лада Приора можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

5. Снимите кожух сцепления в сборе с нажимным диском.

6. Снимите ведомый диск вместе с оправкой.

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

9

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска замените нажимной диск в сборе.

11. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

13

Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска более выступающая часть ступицы должна быть направлена в сторону нажимной пружины

14. При установке сцепления сначала установите с помощью оправки ведомый диск.

15. Затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.

16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.

17. Снимите оправку и установите коробку передач.

18. Установите нижний конец троса привода выключения сцепления на коробку передач и восстановите исходную регулировку троса привода выключения сцепления (смотрите: замена троса сцепления Лада Приора).

Рекомендация: перед восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса.

Для приведения механизма компенсации износа в исходное положение, установив размер L между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.

Напомним, что предыдущая статья была про установку фаркопа на Лада Приора своими руками.

Снятие механизма привода выключения сцепления

Снимаем коробку передач

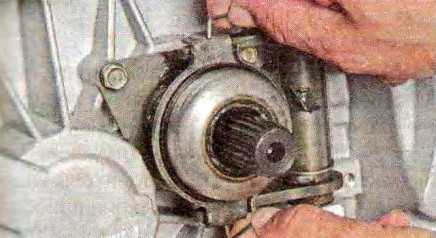

Отводим концы пружинной скобы от лапок кожуха подшипника выключения сцепления.

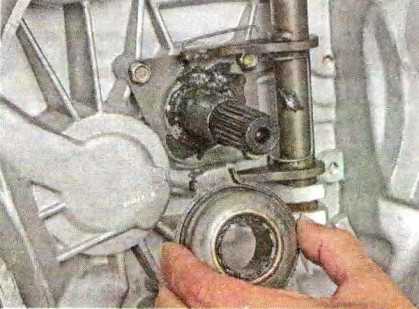

Снимаем подшипник выключения сцепления в сборе с кожухом с направляющей втулки.

Снимаем пружинную скобу подшипника выключения сцепления.

Для снятия вилки выключения сцепления раздвижными пассатижами сжимаем лепестки пластмассовой втулки и шлицевой отверткой поддеваем втулку.

Вынимаем втулку из отверстия в картере сцепления.

При последующей сборке выступ на буртике втулки должен попасть в паз (показан стрелкой) картера.

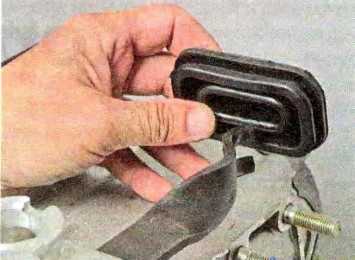

Изнутри картера сцепления выдавливаем наружу грязезащитный резиновый чехол рычага вилки выключения сцепления
