Система управления двигателем

Проверка датчика

Проверка работоспособности данного датчика не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустить двигатель и замерять значение подающегося на датчик напряжения, оно должно соответствовать 5 В. Если напряжение в норме, проверяют датчик на сопротивление.

Для снятия, проверки и замены датчика понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения датчика.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Проверить можно двумя способами.

1. При первом способе погружают рабочую часть датчика в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления датчик погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С, примерно 95-97 град. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика на нем сопротивление, которое должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Как проверить

После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ — заменить его на заведомо исправный.

• мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
• термометр (с пределом измерений не менее 100 о С);
• термостойкая емкость объемом 0,5 л.

Порядок проверки цепи питания ДТОЖ:

1. Перевести мультиметр в режим вольтметра;
2. Снять колодку с проводами с датчика и включить зажигание;
3. Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
4. Напряжение на выводе должно быть не менее 12 В.

Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

Порядок проверки ДТОЖ:

1. Перевести мультиметр в режим омметра;
2. Подготовить емкость с горячей водой (около 100 о С);
3. Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
4. Измеряем сопротивление ДТОЖ по мере остывания воды.

Сопротивление датчика должно быть близким к данным, указанным в таблице:

Выявление неисправности датчика и его замена

Конструкция системы охлаждения Лады Калина 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Чтобы определить, что датчик температуры испарителя находится в неисправном состоянии, следует для начала провести визуальный осмотр, тщательный и последовательный

Особое внимание нужно уделять проводам и их соединениям, так как именно здесь наиболее часто происходят микроскопические обрывы. Кроме того, отложения ржавчины, даже в мизерных дозах, могут привести к поломке

Трещины в корпусе вызывают утечку охлаждающей жидкости, что тоже плохо. Итак, если на блок управления Калины поступает сомнительная информация об уровне охлаждающей жидкости, если мотор начинает давать ничем не обоснованные сбои, а после и вовсе глохнет, если мотор во время движения неожиданно начинает терять мощность и управляемость, в 80 процентах случаев это может говорить о неисправности датчика.

Поэтому, чтобы определить локализацию поломки, стоит сначала проверить этот прибор. Кроме этих симптомов о том, что датчик температуры охлаждающей жидкости нуждается в ремонте, сигнализируют следующие признаки:

• на холостых оборотах двигатель нестабилен, запуск затруднен, происходит остановка;
• внезапно увеличивается топливный расход;
• контрольная лампа предупреждает о перегреве.

Понять, рабочий ли датчик температуры салона, можно путем проверки сопротивления и напряжения. Для диагностики необходимо снять датчик, затем опустить его в емкость с водой, температуру которой попеременно менять. В теплой воде напряжение должно варьироваться от 3 до 1 Вт в течение 4-5 минут. Помимо мониторинга датчика следует внимательно проверить и другие системы.

Радиатор и уровень наполненности охлаждающей жидкостью

Здесь очень важно знать, что крышку радиатора можно снимать только тогда, когда мотор остыл, иначе несложно получить серьезный ожог. Следует проверять и герметичность крышки. Если крышка негерметична, то в систему попадает воздух, что приводит к перегреву мотора и, как следствие, искаженным данным датчика

И последнее — необходимо следить за работоспособностью вентилятора, от которого тоже зависит многое. Чтобы демонтировать устройство ДТОЖ Калины, нужно сначала отсоединить от аккумулятора отрицательный провод. Далее необходимо слить всю охлаждающую жидкость. Третьим этапом становится отсоединение проводка от датчика. Теперь вооружаемся ключом на 21 и выкручиваем прибор.

Устанавливается новый в обратном порядке. Не забудьте в конце работы наполнить радиатор антифризом. Датчик температуры меняется только в крайнем случае, когда точно известно, что он неисправен. О проверке устройства говорилось в предыдущем пункте. Но иногда датчик меняется и при функциональном состоянии. Когда это делается? При необходимости полной переборки мотора Калины или его замены.

Подобные перемены в первую очередь отражаются на работе датчика, поэтому во избежание возможных сложностей и неприятностей лучше заменить устройство на новое. В случае аварийного перегрева силового агрегата и с датчиком происходят неполадки

Поэтому, занимаясь ремонтом , не забудьте уделить внимание и датчику

Где находится и когда его нужно менять

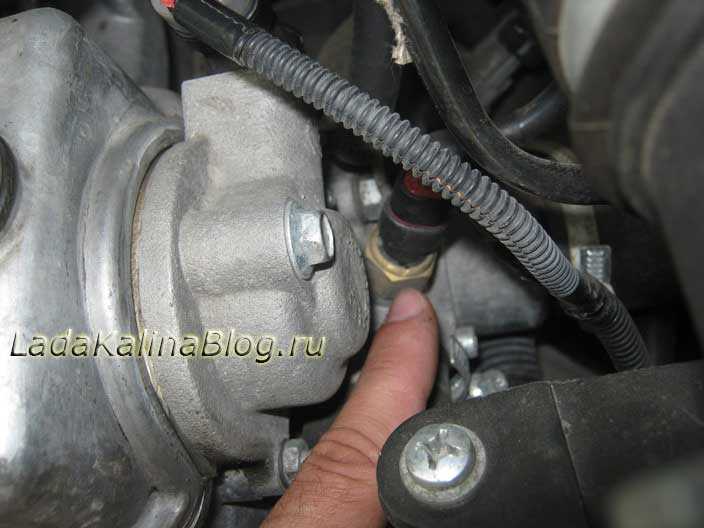

Датчик охлаждающей жидкости на Лада Калина вкручен в термостат. Обнаружить его несложно, место его локализации одинаково для многих автомобилей производства ВАЗ. Датчик, который передает показания на прибор, находится рядом. От него идет провод, требующий замены в случае поломки. Обнаружить датчик температуры двигателя несложно. Тяжело выявить его поломку.

Сами по себе элементы служат на протяжении длительного времени. Однако при установке некачественного прибора, его срок службы значительно уменьшается. Новый датчик может выйти из строя спустя пару месяцев. Заменить его нужно при отсутствии ответа от прибора. Заметить это несложно, стрелка просто лежит и не показывает никаких данных. Вторым симптомом является увеличение расхода топлива.

Многие автовладельцы отмечают, что у них уходит антифриз. Вместе с этим отсутствует ответ от вентилятора охлаждений. При перегреве автомобиля он не срабатывает. На этом моменте необходимо отследить, куда уходит антифриз (исследовать необходимо всю систему охлаждения), проверить наличие/отсутствие течи и заняться осмотром датчика.

При появлении отклонений со стороны охлаждающего элемента рекомендуется проследить за тем, сколько литров антифриза «уходит» и как быстро.

https://youtube.com/watch?v=qX3qBD0IXFI

Датчики температуры на Лада Калина

Оба датчика расположены под корпусом воздушного фильтра, который необходимо снять для замены или проверки датчиков.

Один отвечает за показания на панели приборов, второй даёт данные в ЭБУ автомобиля. Именно в ЭБУ прописано при какой температуре необходимо включать вентилятор охлаждения.

The following two tabs change content below.

Об эксперте:

Пётр Волгоградский

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей).

Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.

Конструкция датчика и особенности работы

Оба датчика работают по одному принципу, но отличаются размерами, диаметром резьбы и разъемами.

Основным элементом датчика температуры, используемого на Калинах, является термистор. Это резистор, изменяющий свое сопротивление в зависимости от температуры. Находится элемент в металлическом герметичном корпусе. Для установки на нём предусмотрена резьба. С наружной стороны датчика есть пластиковая заглушка с контактами. Один соединяется с массой, второй – с электронным блоком управления.

Устройство датчика температуры двигателя.

Для нормальной работы элемента необходимо наличие постоянного питания. Напряжение – 5 В поступает от ЭБУ через постоянный резистор. Температурный коэффициент термистора отрицательный. Это означает, что при увеличении температуры сопротивление его будет уменьшаться. Также уменьшается значение напряжения, подаваемого на датчик. Электронный блок управления имеет встроенный алгоритм, который позволяет рассчитать по падению напряжения значение температуры.

Располагается датчик температуры на Калинах:

1. В ГБЦ рядом с термостатом.
2. На корпусе термостата.

Признаки поломки

За счет простой конструкции элемента надежность у него высокая. Но случаются иногда проблемы.

Явный признак поломки – вентилятор обдува не включается при повышении температуры.

При поломке ДТОЖ на Калине бортовой компьютер выдаст ошибку № 4, 0117 (низкий сигнал с датчика температуры) или 0303 (наличие пропусков зажигания в 3 цилиндре).

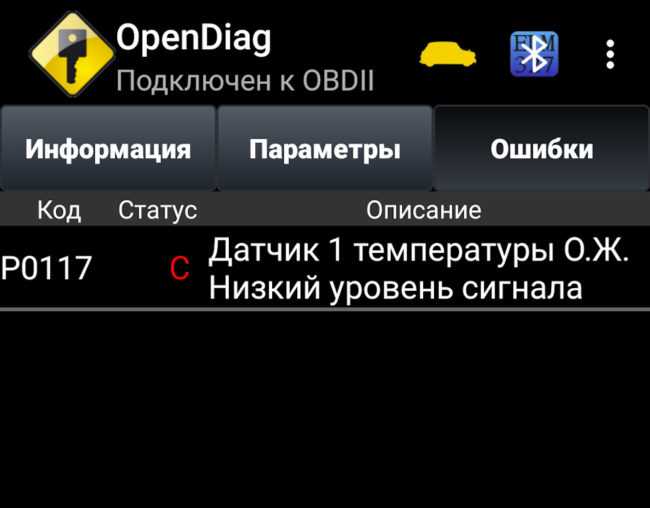

Код ошибки – Р0117 (низкий уровень сигнала с датчика 1 температуры охлаждающей жидкости).

Перед покупкой нового датчика нужно убедиться в том, что нет обрывов в цепи его подключения к ЭБУ и контакты не окислены.

При отсутствии сигнала могут повышаться обороты холостого хода, появляться детонация, увеличивается расход топлива.

• На холодную двигатель может запускаться и сразу же глохнуть.
• На горячую камеры сгорания могут заливаться бензином – из-за неправильного сигнала ЭБУ подает слишком богатую смесь.

Методы проверки датчика давления масла

Стоимость датчика давления масла крайне низка, поэтому многие автовладельцы рекомендуют производить проверку родного измерителя путем установки взамен него нового ДДМ. После этого силовой агрегат запускается. Если показания датчика стали соответствовать действительности, то это значит, что родной измеритель вышел из строя.

Выполнить проверку можно с помощью мультиметра. Для этого следует проверить наличие напряжения на клемме подключаемой к измерителю. При отсутствии питания поломку следует искать в других элементах, а не в ДДМ.

Проверка датчика возможна с помощью манометра. Он вкручивается в посадочное место ДДМ. При запущенном моторе контролируется давление. Если оно ниже 0.65 кгс/см2, то сигнальная лампа датчика должна гореть, в противном случае ДДМ неисправен.

Если индикатор низкого давления масла загорелся во время движения, то косвенным способом проверки является нижепредставленный метод.

• Выкрутить датчик из посадочного места.
• Прокрутить стартер, не допуская запуска мотора.
• Проконтролировать посадочное место ДДМ. Если из отверстия вытекает масло, то давление должно соответствовать норме и загорание индикатора говорит о выходе из строя ДДМ.

Более точной является нижепредставленная проверка датчика контроля давления масла:

• Вырезать небольшой кусок шланга.
• Подключить к шлангу с одной из сторон насос.
• Вторую сторону трубки подключить к датчику.
• Проверить сопротивление датчика с помощью мультиметра или омметра. Оно должно быть минимально.
• Начать качать воздух насосом.
• При достижении давления в 0.65 кгс/см2 требуется повторно померить сопротивление. Измерительный прибор должен показать разрыв.

Принцип работы ДТОЖ

Снутри мотора повсевременно происходит сложные процессы колебания температур и напряжения. Когда температура становится ниже допустимой, для нормализации требуется обогащенная смесь. Если же шкала подымается выше определенной метки, то, напротив, обогащенная смесь может привести к чертовским последствиям для мотора. При обычном функционировании ДТОЖ все эти данные приходят на приборную доску в безупречном формате, становясь хорошими подсказками пожеланий автомобиля, адресованных водителю.

Но в случае обрыва, даже самого микроскопичного, в проводках датчика эти измерения выполняются уже в нарушенном формате. В итоге, когда это не надо, система подает обогащенную смесь, отчего в моторе происходит перерасход горючего. Сколько датчиков на приоре? (Решено) — 3 ответа. Агрегат начинает работать в завышенном режиме на износ, итогом таковой работы является высочайший процент вредных выхлопов в атмосферу.

Ход выполнения ремонта по снятию и установке датчика

Для того, чтобы производить демонтаж было удобнее, необходимо открутить хомут впускного патрубка, который идет от воздушного фильтра до дроссельного узла:

И после этого необходимо потянуть за патрубок, сдернув его с посадочного места. А потом немного отвести в сторону, чтобы он не мешался, примерно так, как показано на фото ниже:

А ниже на фотографии показано наглядно расположение датчика указателя температуры:

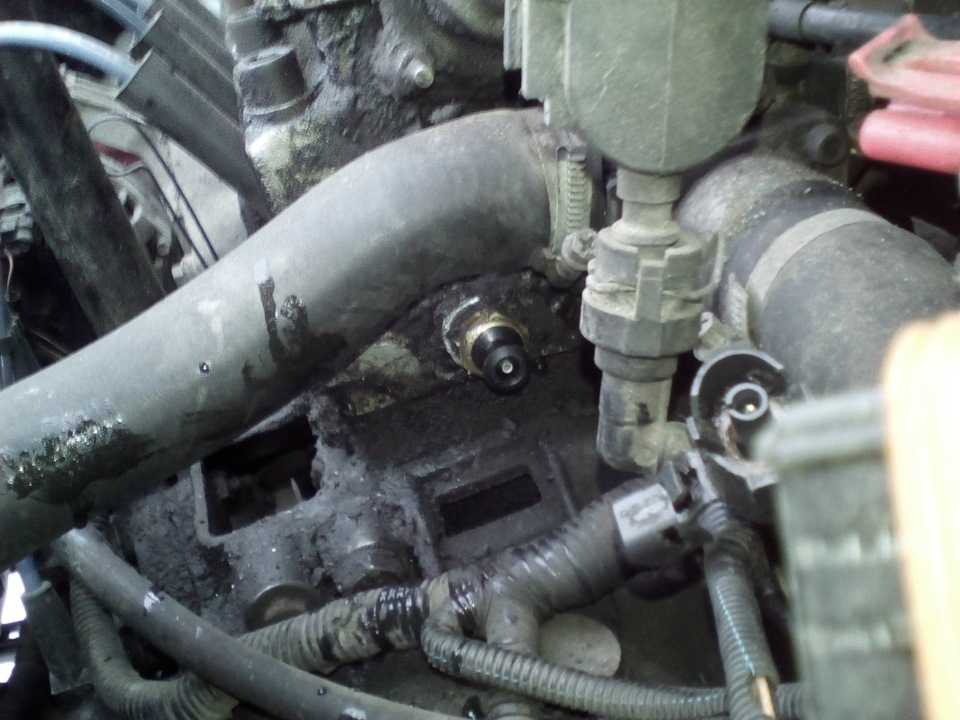

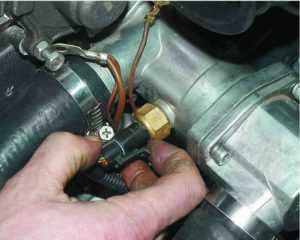

Сначала нужно отсоединить штекер питания, который фиксируется аналогично большинству других — просто поднять вверх фиксатор и потянуть за штекер:

Теперь с помощью удлинителя и глубокой головки откручиваем датчик. Если патрубок все же будет мешаться, можно еще немного отвести его в сторону одной рукой, а второй в это время надевать головку. После чего отворачиваем трещоткой датчик:

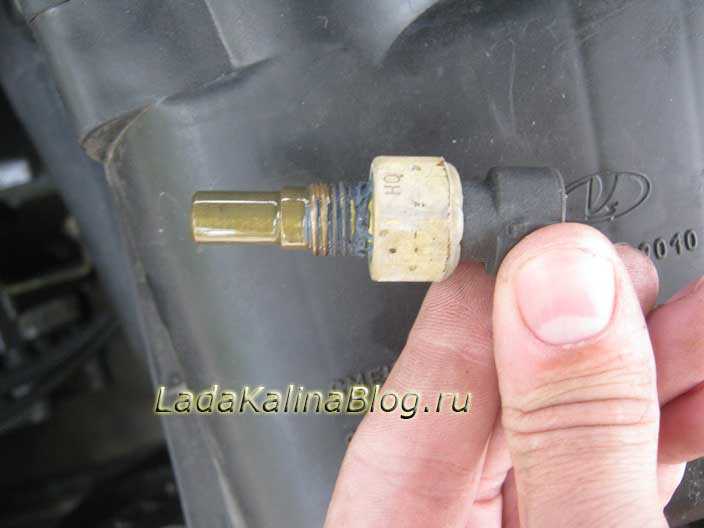

После этого до конца выкрутить датчик можно рукой. А вот так он выглядит после извлечения:
