Замена датчика температуры lada 2115i (ваз 2115i)

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

Снимаем клемму с АКБ.
Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Отсоединяем провода, которые питают элемент.
При помощи ключа на 19, проводим демонтаж изделия.
Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
Другие последствия, к которым датчик привязан косвенно.

Что стоит знать о неисправности прибора?

Во-первых, необходимо понимать — когда стоит обратить внимание именно на эту деталь. Основным признаком поломки является несоответствие показаний датчика фактическому уровню нагрева воздуха снаружи автомобиля

Это не так легко заметить, если разница невелика. Но, как правило, если температурные показатели не совпадают менее, чем на семь градусов — это даже не считается поломкой. А вот разницу около 10 распознать уже проще. Распространено также зацикливание датчика на отметке в минус сорок даже в теплое время года.

Что касается владельцев современных автомобилей, в частности иномарок (форд, шевроле, бмв и т.д) — бортовой компьютер сам укажет на неисправность, предоставив код ошибки на экране.

Во-вторых, прежде чем менять сам термистор, стоит проверить контакты и проводку — если неисправность кроется в них, то замена термодетектора не спасет ситуацию.

Причины, по которым может выйти из строя датчик температуры воздуха ВАЗ 2114:

механические повреждения, нарушившие целостность прибора (попадание тяжелым предметом во время поездки — щебень или что-то подобное);
влияние сурового климата — в частности очень низкие температуры за бортом способны привести к сбою в работе устройства;
окисление контактов и нарушение проводки — могут быть как самостоятельными поломками, так и причиной выхода из строя ДТВВ.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата. При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать. Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «Замена охлаждающей жидкости в автомобилях »), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание! И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик: Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

Датчиками температуры охлаждающей жидкости оснащены все современные автомобили. И это не удивительно. Так как перегрев двигателя ускоряет его износ, и машина может заглохнуть в любой, самый не подходящий момент. Что может повлиять на нагрев охлаждающей жидкости? Не стоит забывать, что двигатель в процессе работы нагревается и это естественный нагрев, летом двигатели нагреваются быстрее и сильнее, и именно система охлаждения борется с этим.

подскажите.машина ваз 2114 не держит температуру при включёной печки.а вентелятор срабатывает на 99 градусах,Термостата ставил уже 3 штуки,может ли быть проблема в датчике температуре?За ранее спасибо всем

Инструкция по замене

На модели ВАЗ 2114 нужный нам элемент устанавливается в блоке двигателя, а не в блоке радиатора! Чтобы проверить термистор температуры ОЖ (охлаждающей жидкости) своими руками нужно сначала его снять. У модели 2114 это сделать не очень трудно. Для этого вам придется:

Снять воздушный фильтр, ведь сам датчик находится на впускном патрубке рубашки охлаждения головки блока цилиндров;
Снять с аккумулятора провод с отрицательным зарядом;
Слить с радиатора ОЖ (охлаждающую жидкость). Если у вас есть хороший опыт ремонта, то можно обойтись и без этого пункта, но новичкам выполнять этот пункт рекомендуется;
Отсоединить все контакты. Выверните, помогая глубокой торцовой головкой, датчик;
После этого, можете откручивать датчик. Если болты затянуты слишком туго, то воспользуйтесь ключом.

Выкручивание ДТОЖ должно происходить аккуратно и постепенно.

Проверка двухконтактного датчика

Ответственность, возложенная на контроллер, не позволяет его проверить так же легко, как предыдущий. Дело в том, что от него напрямую зависит корректная работа двигателя. С его помощью подбирается оптимальное качество рабочей смеси и включается вентилятор, причем это происходит при определенной, заранее заданной температуре. Изменение его параметров может привести не только к дополнительным тратам, но и стать причиной, пусть косвенной, выхода из строя силового агрегата.

Проверка двухконтактного датчика температуры двигателя ВАЗ-2115 более кропотлива и трудоемка. Производится она в следующей последовательности:

Сначала необходимо отыскать датчик, который находится на патрубке между ГБЦ и термостатом.
Для большего удобства и безопасности необходимо демонтировать воздушный фильтр и снять клеммы с аккумулятора.
Слить в подходящую емкость охлаждающую жидкость.
Отключить от датчика разъем.
Накидным ключом на 19 выкрутить датчик из посадочного места.

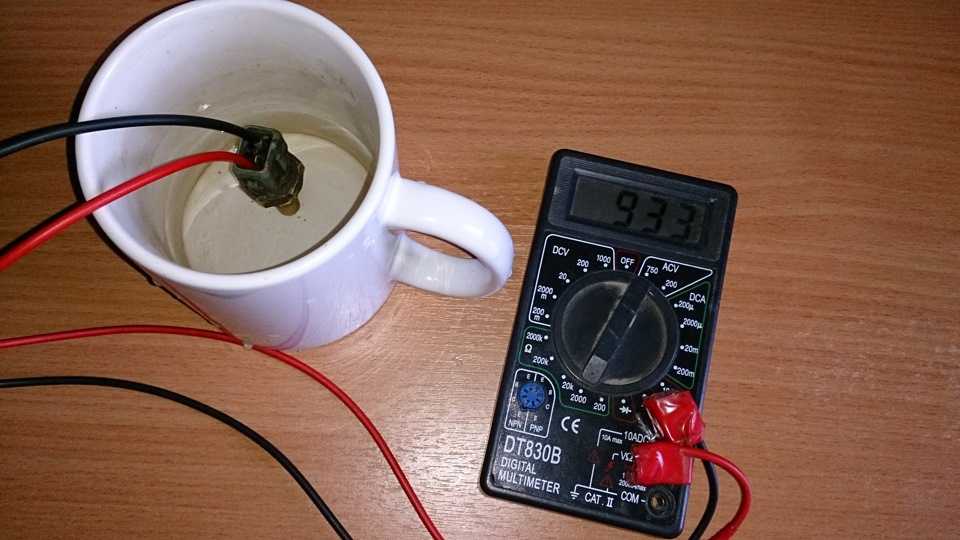

Возьмите термометр для жидкости, мультиметр и любой прибор, предназначенный для нагрева воды.
Прикручиваем к контактам датчика провода подходящего диаметра и длины. Другие их концы фиксируем на щупах мультиметра.
С помощью переключателя устанавливаем на приборе предел 20 кОм.
Опускаем датчик в воду, контакты обязательно должны остаться сухими. Подогреваем жидкость и следим за показаниями термометра и мультиметра. Они должны соответствовать приведенным в таблице.

Температура (град.)	20	40	60	80	100
Сопротивление (Ом)	3520	1460	667	332	177

При проведении измерений нужно помнить, что инерционность термометра меньше, чем у датчика температуры, поэтому, дойдя до очередной контрольной точки, лучше на несколько секунд прекратить нагрев и дождаться стабильных показаний мультиметра. Кроме того, значения температуры приведены с большой точностью, но на деле такого не будет, разброс в 20-30 Ом вполне допустим.

Как проверить датчик температуры на исправность

ДТОЖ сигнализирует о температуре нагрева антифриза на панели приборов ВАЗ-2115. Состояние приспособления легко проверить, следуя такой инструкции:

Заведите машину и наблюдайте за показаниями панели приборов. Когда стрелка зафиксируется в максимальном значении, а движок будет холодным, отсоедините контакты от устройства измерения температуры. Если стрелка вдруг снизилась до возможного минимума, значит агрегат действительно вышел из строя, его необходимо заменить.
Если стрелка до сих пор держится на максимуме, рассматривают контакт, возможно его замкнуло на массе ВАЗ-2115.
Если двигатель нагревается хорошо, а стрелка продолжает скакать или находится напротив значения ноль, принимайтесь за проверку износа предохранителей.
Если и предохранители не изношены, значит осталось замкнуть контакт на массу ВАЗ-2115. Следите за положением стрелки, если взвилась вверх, значит неправильно функционирует ДТОЖ ВАЗ-2115.

Как еще проверить ДТОЖ:

Вам понадобится мультиметр, его следует поставить в режим работы омметра. Вооружитесь также термометром, предполагающим измерение температуры больше 100 градусов. Подготовьте емкость, которая не расплавится под влиянием горячей охлаждающей жидкости.
Зафиксируйте щупы мультиметра к корпусной основе и выводу измерительного устройства.
Закрепленный датчик уложите прямо в емкость с антифризом, хорошо нагрейте.
Посмотрите на показатели термометра и омметра. При температуре 30 градусов сопротивление должно приравниваться 1350-1880 Ом. Если температура повышается до 50 градусов, сопротивление снижается до 585-820 градусов. Температура 70 градусов соответствует сопротивлению от 280 до 390 Ом включительно. Если антифриз нагрет до 90 градусов, нормальное значение сопротивления – в пределах 155-196 Ом. При 110 градусах сопротивление самое низкое – от 87 до 109 Ом.

Подходящие адаптеры и кабели, программы и приложения

Для анализа и ремонта систем данного автомобиля подойдет следующее оборудование:

VAG KKL – обмен по К-линии;
VAG-COM 409.1;
K-Line GM12-OBD2;
Scan Tool Pro на базе чипа ELM327 1.5.

Последний адаптер стоит применять с версией 1.5. Тип 2.1 не подходит для диагностика ЭБУ 2114 по причине разности протоколов модуля. Соединение происходит, но модуль не определится.

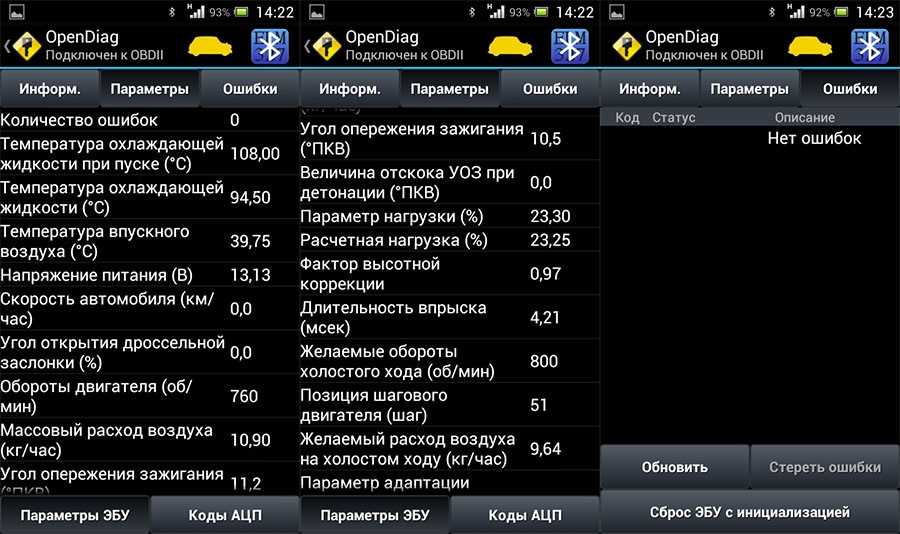

Среди программ можно отметить: OpenDiag, Diagnostic Tool, АвтоВАЗ NEW, DiagnozNK.

KWP_D — одна из наиболее надежных программ, поддерживает контроллеры Bosch 7.9.7. Позволяет управлять механизмами (катушки, форсунки, вентиляторы и т.п.). Может записывать параметры. Работает через K-Line.

Для чип-тюнинга применяется ChipTuningPRO или CombiLoader.

Для более ранних блоков управления используется VAG K-Line адаптер с ПО OpenDiag. Такая связка позволяет считать подробную информацию из памяти.

Рассмотрим сводную таблицу применяемых модулей управления, их стандарты и применяемые сканеры.

Замена ДТОЖ

При неисправности искомого датчика для его замены необходимо произвести следующие манипуляции:

№
Полезная информация
1
остудить мотор, если он работал
2
отключить аккумулятор
3
снять защиту и открутить крепление радиатора
4
перевести регулятор печки в положении максимального нагрева
5
аккуратно открутить крышку и слить жидкость из радиатора и двигателя (нужно делать это предельно осторожно, дабы не залить генератор)
6
снять защиту датчика
7
демонтировать его
8
установить новый
9
провести вышеописанные манипуляции в обратном порядке

Вся вышеописанная информация может быть применена и в случае автомобиля ВАЗ 2115, так как его системы практически идентичны четырнадцатой модели.

Измеритель температуры на ВАЗ 2110 можно применять к системам автомобилей 2111 и 2112

При замене важно соблюдать маркировку прибора, дабы не приобрести неподходящую модель

Необходимые действия аналогичны предыдущему алгоритму — обесточить аккумуляторную батарею, слить охладитель до уровня детектора, снять корпус воздушного фильтра и провода датчика, выкрутить его и заменить новым.

Датчик температуры ВАЗ 2110 расположен в патрубке на головке блока цилиндров.

Виды датчиков охлаждающей жидкости

Магнитный. Состоит из якоря и двух катушек. К якорю подключены стрелка шкалы на приборной панели автомобиля. Одна из катушек подключается к кабелю с изменяющимися показателями сопротивления, а вторая к автомобильной сети.
Биметаллический. Состоит из сочетания двух элементов из металлов с разным показателем температурного сопротивления. Под воздействием нагрева происходит расширение, которое приводит в действие прибор на панели.
Полупроводниковый. Более распространенный тип датчика, нежели биметаллический. Принцип работы прибора основан на снижении сопротивления при нагреве.
Капиллярный. На сегодняшний день практически не используется, так как считается устаревшим и не самым удобным видом ДТОЖ. Представляет собой капсулу, наполненную субстанцией с низкой температурой закипания. При прогреве мотора хладагент начинает кипеть, что приводит к повышению давления в системе детектора, в результате воздействия которого начинается перемещение стрелки индикатора.

Проверка термистора

При обнаружении признаков неисправности терморезистора, необходимо его проверить, либо сразу приобрести новый и заменить им неисправный. Но есть вероятность, что стоящий прибор функционирует исправно, так что диагностика будет не лишней.

Вкратце повторим нюансы, на которые стоит обратить внимание при поломке ДТОЖ:

затрудненный запуск движка, независимо от температуры за бортом;
затрудненная остановка мотора и последующий затрудненный его запуск;
нестабильная работа на холостом ходу;
перерасход топлива;
плохой выхлоп;
мигание индикатора, либо указание ошибки бортовым компьютером.

Для диагностики потенциально неисправного устройства и проверки нового вам понадобятся специальный прибор — мультиметр, а также градусник. ДТОЖ подключается к прибору в режиме омметра, опускается вместе с градусником в емкость с охладителем, который постепенно доводится до высоких температур. А автовладелец сравнивает показания омметра и термометра с таблицей. Если числа совпадают — ищем причину неисправностей в другом месте. Если разнятся — проверяем аналогично новый ДТОЖ, в случае его исправности, ставим на место старого.

Чтобы иметь представление, можно привести несколько чисел, которые применимы к датчику с отрицательным температурным коэффициентом. При нагреве ОЖ до тридцати градусов, мультиметр выдаст показания равные 1350-1880 Ом. При постепенном увеличении температуры жидкости, данные на шкале омметра начнут падать, достигнув минимума в 87-109 Ом после закипания антифриза.

Распространенные неисправности датчиков Ваз 2114

Кратко и по сути коснемся о неисправностях каждого датчика электронной системы управления двигателем. Ваз 2114

Датчик	Причины поломок	Симптомы неисправности	Проверка
ДМРВ – датчик массового расхода воздуха	Загрязнение, порванная пленка из-за всасываемой пыли.	Если показатели больше 1,07В, то датчик подлежит замене.	Проверяем параметры каналов аналого-цифрового преобразователя или измеряем напряжение между 3 (масса ДМРВ) и 5 (сигнал) контактами при помощи мультиметра.
ДК – кислородный датчик или Лямбда-Зонд	Некачественное топливо, механические повреждения датчика, неисправные форсунки.	Увеличение токсичности выхлопных газов, увеличение расхода топлива и сработка Check Engine.	Причины поломок может установить только компьютерная диагностика автомобиля.
ДТОЖ – датчик температуры охлаждающей жидкости	Отсутствие контакта с датчиком, разрыв контакта.	Включение вентилятора без надобности, увеличение расхода бензина, прогретый двигатель отказывается работать
ДПДЗ – датчик положения дроссельной заслонки	Окисление контактов, износ подложек датчиков.	Высокие обороты на холостом ходу, существенное снижение мощности двигателя.	Плавно выжимая педаль газа, проследите за показаниями процентного открытия заслонки, напряжение должно меняться также плавно без перепадов, если напряжение на мультиметре скачет – датчик подлежит замене.
ДПКВ – датчик положения коленчатого вала	Оборванные провода, попадание грязи между датчиком и зубчатым диском.	Резкое уменьшение мощности автомобиля, которое можно определить даже без специальных приборов, происходит произвольное понижение или повышение оборотов двигателя;	Измерьте сопротивление обмотки датчика, если есть отклонения от нормы 550-750 Ом – датчик подлежит замене.
ДС – датчик скорости автомобиля	Обрыв цепи в контактах, коррозия и грязь на контактах.	Проблемы с холостыми оборотами	Только компьютерная диагностика. Самостоятельно Вы можете контролировать исправную работу датчика при помощи БК и штатного спидометра.
ДФ – датчик фаз	Металлические частицы и грязь на датчике	Вместо того, чтобы запустить двигатель сразу, система дожидается показаний счетчика ДПКВ и включается сигнал Check Engine, увеличивается расход бензина, снижение динамики двигателя.	Проводится при помощи осциллографа

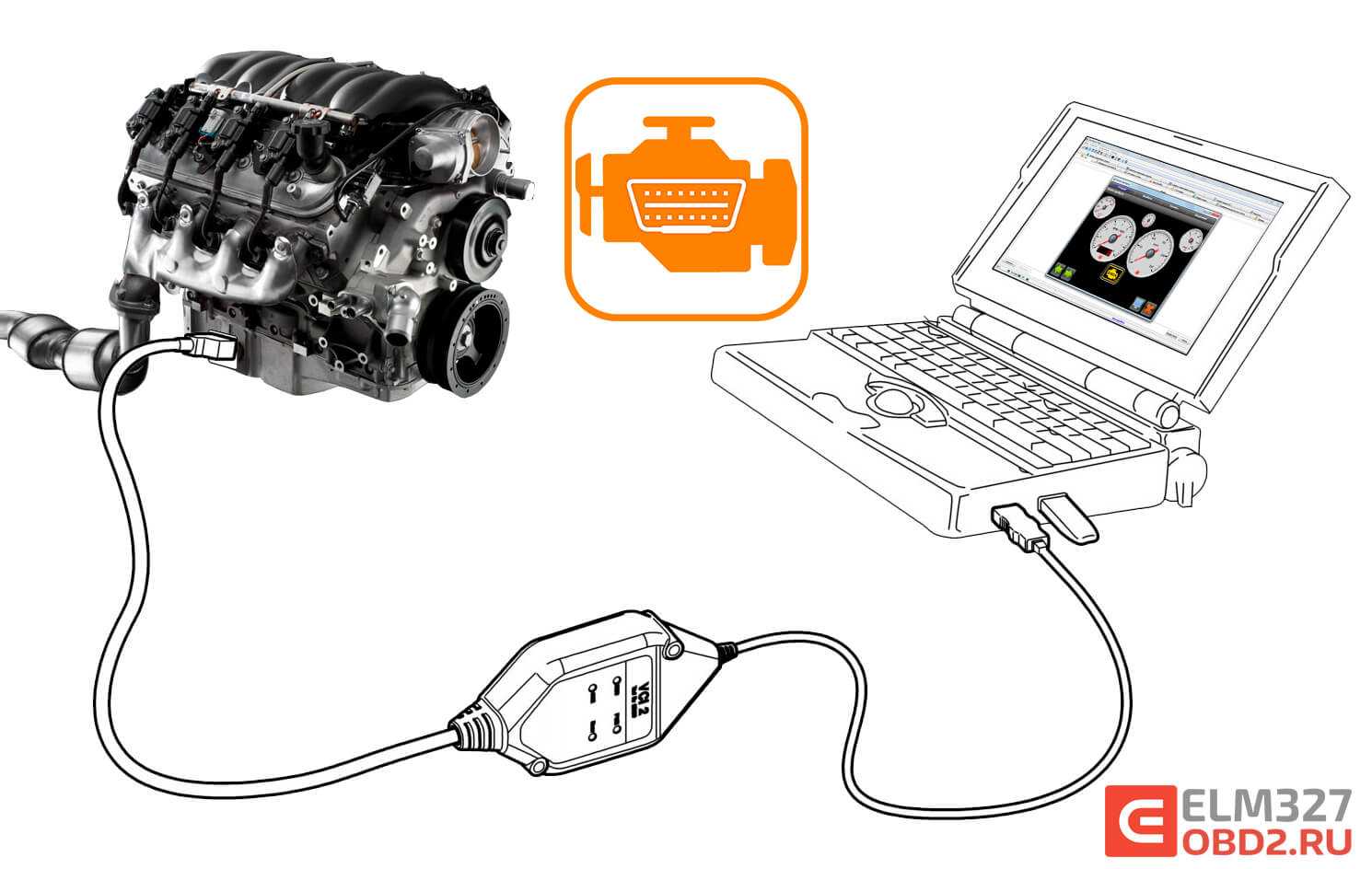

Инструкция по диагностике ВАЗ 2114, 2113 через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для ВАЗ 2114 зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для ВАЗ 2114»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2114»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114, 2113

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.

Диагностика датчиков ВАЗ 2114 инжектор 8 и 16 клапанов

Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.

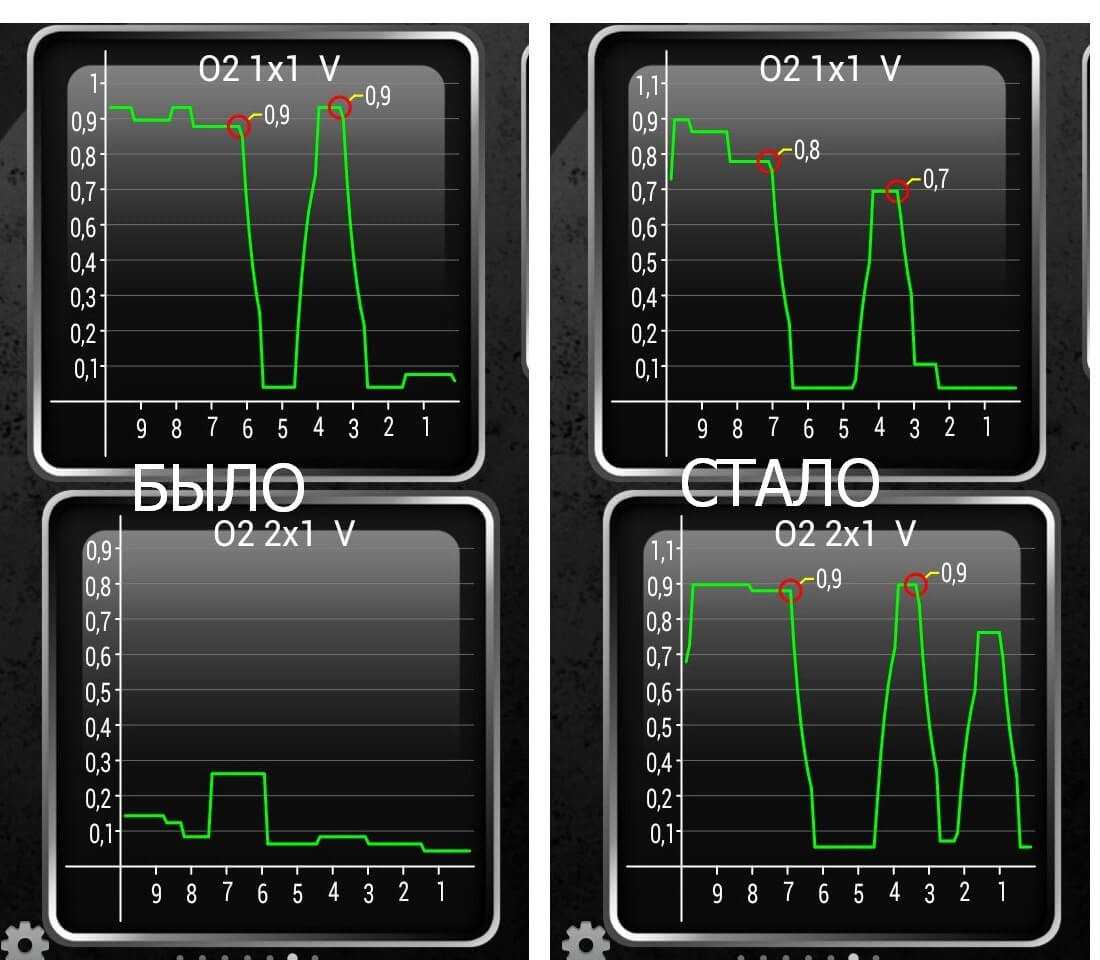

Лямбда зонд

Сканер считывает текущие значения работы кислородного датчика. По показателям программы, например OpenDiag, можно судить о состоянии узла:

рабочий – 0,007-0,7 В;
требуется замена – выше 0,8 В.

График не должен иметь разрывов, зависаний амплитуды.

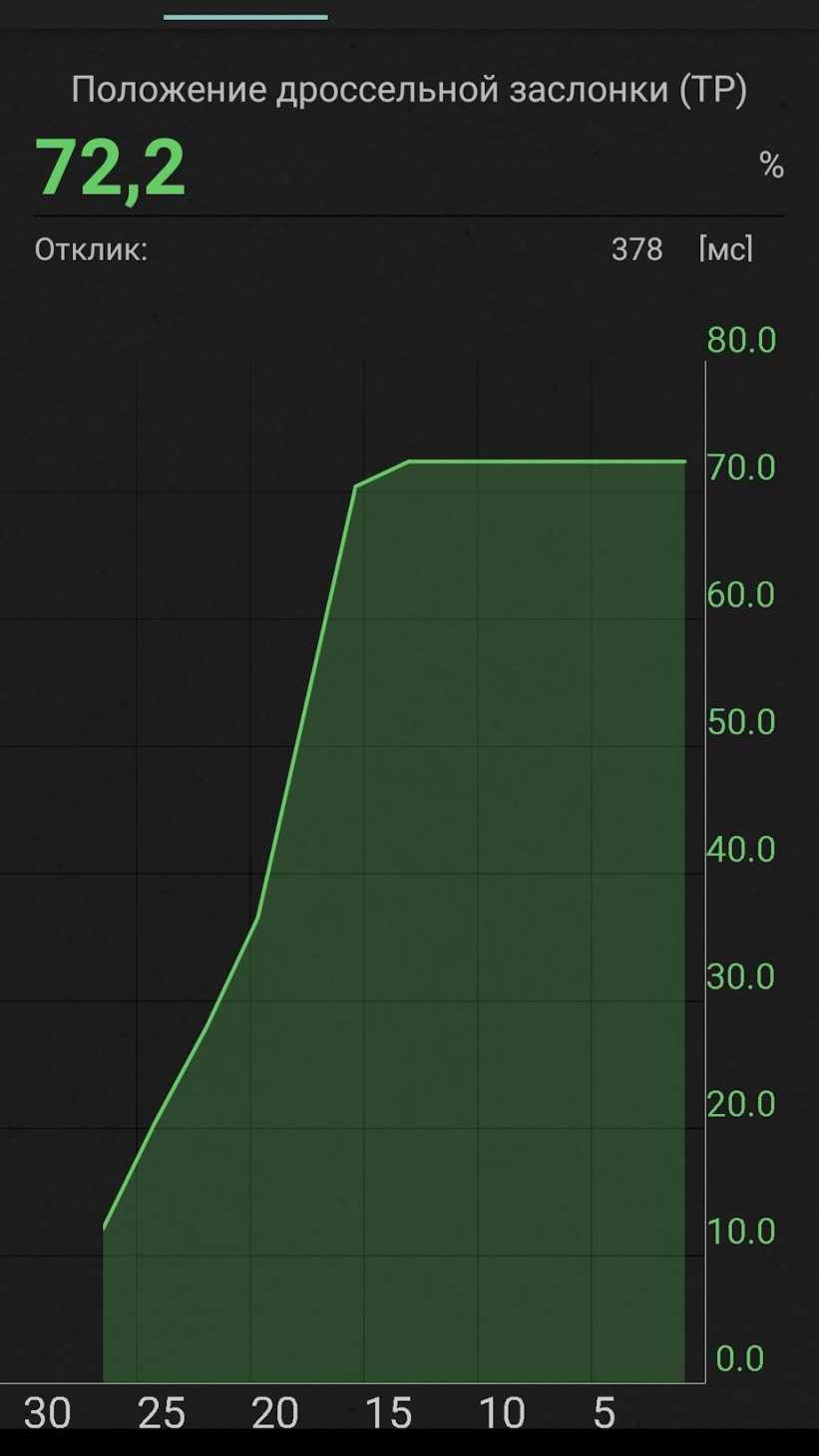

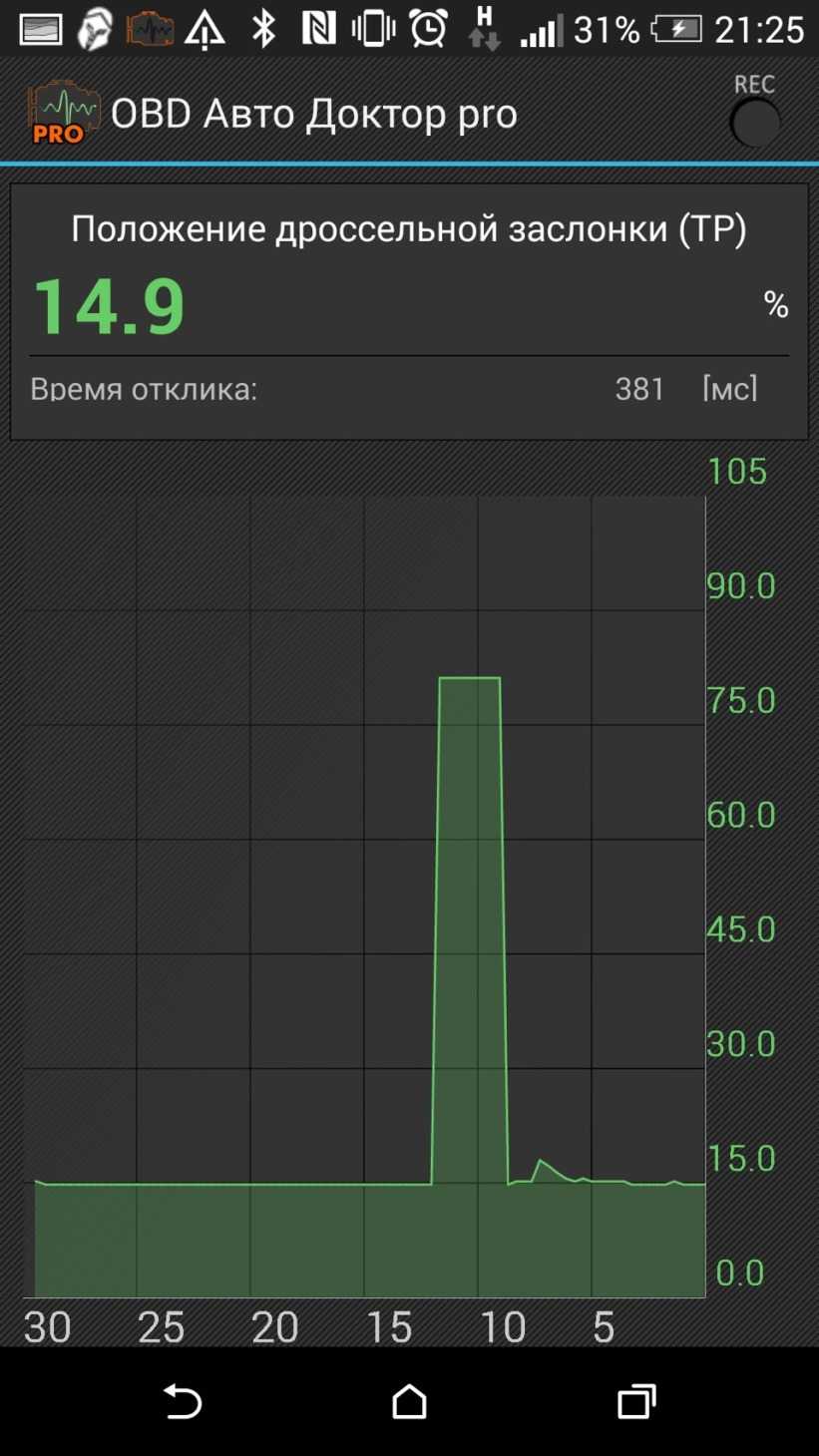

Датчик дроссельной заслонки

На экране программы отображаются процентные значения положения. Полностью открытая заслонка – 100%. Коды неисправности: Р0122, Р0123.

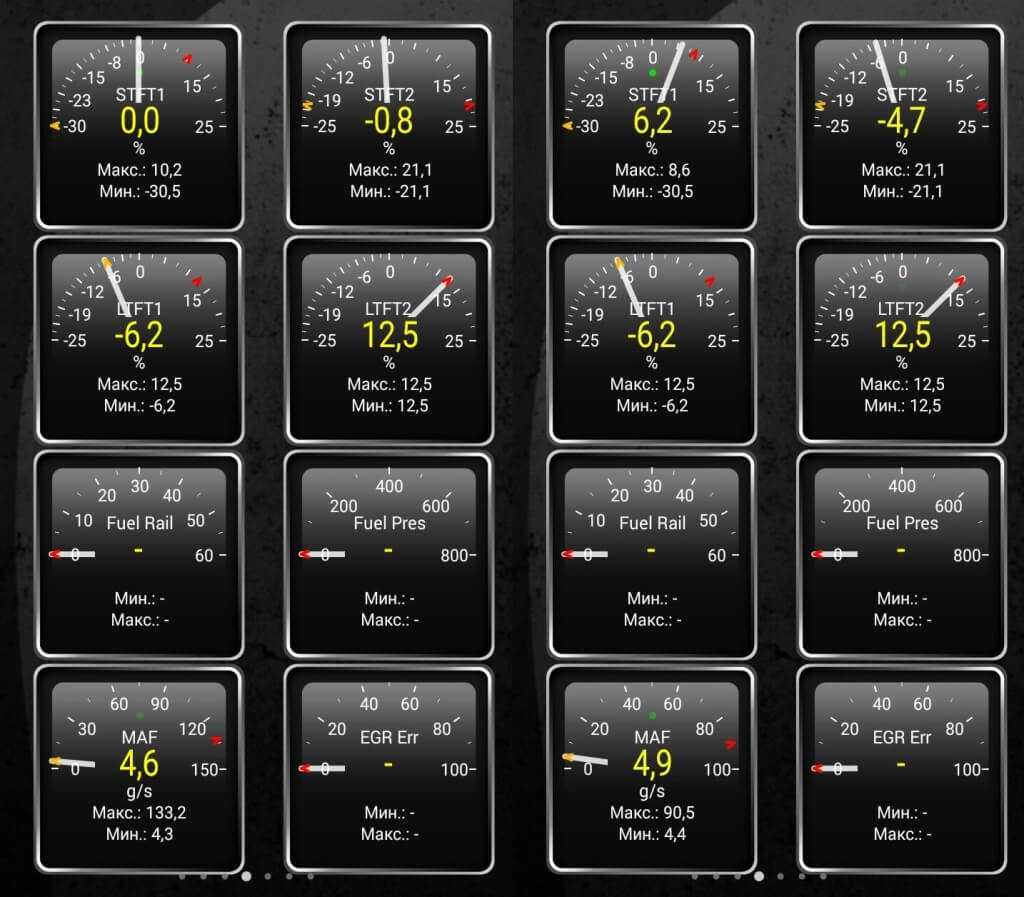

Другие датчики и их диагностика через OBD2

На автомобиле так же доступен сервис:

Электронный газ (при наличии);
Фиксатор детонации;
Датчик положения КВ и РВ;
Диагностика ДМРВ;
Датчик скорости;
Датчик холостого хода;
Датчик температуры охлаждающей жидкости;
Датчик температуры двигателя;
Датчик давления масла;
Датчик давления воздуха;
Датчик давления Топлива;
Другие датчики и их диагностика через OBD2.

Не видит ЭБУ ВАЗ 2114 – что делать, частые причины

Ситуация возможна, если определенные модели ЭБУ считывать ELM327. Существует конфликт протоколов, диагностическая программа не может подобрать правильную конфигурацию связи. Выход:

попробовать другое ПО;
выполнить подключение другим сканером.

Модели оборудования, типа ВМ9213, позволят решить конфликт.

Диагностика АБС через OBD2 разъем

Методика проверки системы ABS аналогична. Показания считываются с тормозного блока. Выводы можно сделать на основании отображаемых данных. Более деталбная диагностика АБС, допустима, если предусмотрена CAN шина и электронный модуль ABS.

скорость вращения колес;
режим клапанов системы;
статус нагнетателя.

Данные выводятся для каждого колеса.

Диагностика ошибок и расшифровка

В режиме самостоятельной диагностики, модуль отображает на экране кодовое значение ошибки в одно или двузначном режиме. Стоит отметить, что значения ошибок могут складываться. Пример: ошибка 5 означает наличие кода 4 и 1 в памяти контроллера.

Сканирование внешней аппаратурой позволяет глубже проанализировать работу систем машины. Прибор считывает ошибки из памяти и отображает их в трех и четырехзначном виде. Пользуясь таблицей кодов можно быстро определить дефектный узел.

Диагностика двигателя через OBD2 — ВАЗ 2114

Анализ электронной цепи Лады зависит от используемого сканера и сервисного ПО. Большую часть датчиков возможно продиагностировать самостоятельно. Расшифровка, сброс ошибок выполняются по аналогичной схеме: программа считывает память контроллера, дефект устраняется, код стирается из ПЗУ. Анализ параметров возможен и в режиме езды.

Для подробного изучения датчиков и систем управления двигателем ознакомьтесь с документацией ниже.
