Замена датчика температуры lada 21112 (ваз 21112)

Замена датчика температуры охлаждающей жидкости на ВАЗ 2110, ВАЗ 2111, ВАЗ 21112

Добро пожаловать!Датчик температуры охлаждающей жидкости — он работает следующим образом, его кончик находиться в охлаждающей жидкости так как он ввёрнут во внутрь термостата и ещё во внутрь головки цилиндров (Температурных датчика всего два, по мере прочтения статьи вы всё поймёте), когда жидкость нагревается у него (У датчика) падает сопротивление (Чем сильнее нагрет датчик, тем ниже у него сопротивление) и тем самым указатель температуры жидкости даёт показания вам о том что мол температура растёт, в случае если же датчик холодный (Жидкость в двигателе холодная) то сопротивление у него больше и тем самым стрелка температуры лежит и не поднимается, по мере нагревания температуры и сам датчик нагревается и дает показания в связи с которыми стрелка поднимается, вот поэтому когда находиться воздух в системе охлаждения, показания в основном бывают неверными (Потому что воздух датчик не нагревает и температура двигателя может быть большая, а стрелка будет в этот момент показывать только ещё норму), если вы решите узнать есть ли у вас в воздух в системе охлаждения и как его оттуда выгнать (Воздуха категорически быть не должно), то в таком случае ознакомьтесь со статьёй под названием: «Как удалить воздушную пробку на автомобилях ВАЗ»!

Примечание!Для замены датчика вам нужно будет слить жидкость из радиатора, а иначе когда вы его выкрутите (Он же в охлаждающей жидкости находиться) то вся жидкость вытечет наружу, но есть один способ благодаря которому можно заменить этот датчик не сливая при этом жидкость, но для осуществления этого способа нужен будет второй датчик (Мы вас с этим способом по мере прочтения статьи ещё ознакомим), так вот для замены датчика запаситесь: Набором ключей в который будет входить гаечный ключ где то «на 19», а так же (На ваше усмотрение) можете запастись хорошим герметиком потому что бывает после установке нового датчика и при заливки жидкости, из того места где установлен датчик начинает вытекать по не многу жидкость и в связи с этим его приходиться опять снимать или же как то по другому устранять данную течь!

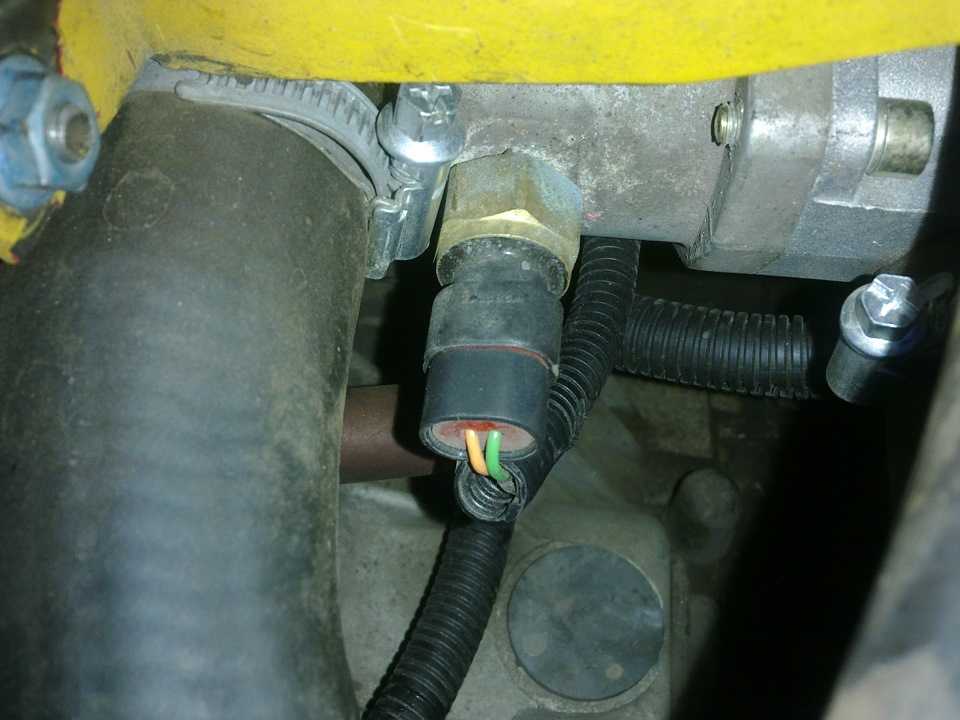

Где находится датчик температуры охлаждающей жидкости?В разных автомобилях он по разному размещён, вот к примеру если классику взять, то на ней он вообще в головку блока цилиндров ввёрнут а на автомобилях десятого семейства он в термостате находиться (Указан красной стрелкой) и тоже в головки блока (Об этом чуть позже), но термостат не так то легко увидеть, на фото ниже некоторые детали уже сняты, а именно корпус воздушного фильтра чтобы можно было хорошенько просмотреть местонахождение самого термостата и датчика (Указан синей стрелкой) температуры жидкости который в него ввёрнут.

Примечание!Мы ранее это не указали но датчиков которые отвечают за температуру два, заменяются они практически аналогично и проверяются тоже, ниже вы можете видеть фото обоих датчиков тот который указан красной стрелкой идёт на контроллер, то есть благодаря нему настраивается смесь, включается вентилятор да и вообще при выходе его из строя с автомобилем начнутся проблемы (Что за проблемы читайте чуть ниже в рубрике: «Когда нужно менять датчик»), а второй датчик он лишь на указатель идёт и показывает температуру жидкости которая находиться в вашем автомобиле, больше он ни за что не отвечает, он синей стрелкой указан!

Когда нужно менять датчик температуры охлаждающей жидкости?Данный датчик выполняет две роли, во-первых показания температуры жидкости даёт, а во-вторых он ещё включает вентилятор когда автомобиль нагревается сильно, поэтому если вентилятор у вас перестал включаться, указатель температуры лежит и не поднимается, то рекомендуем вам снять и проверить датчик (О том как его проверить мы уже описали, по мере прочтения статьи вы с этим столкнётесь), кроме того благодаря контроллеру происходит считывание показания температуры и чтобы к примеру машина быстрее завелась в мороз топливо воздушную смесь нужно за богатить чтобы устойчиво машина прогревалась, но а если датчик вышел из строя то смесь у вас будет постоянно богатая, что при холодном, что при горячем двигателе, потому что контроллер попросту понимать этого не будет и будет считать что двигатель холодный, а богатая смесь приводит к следующему, повышается расход бензина ну и выбросы в атмосферу станут гораздо ядовитыми так как топливо замешивается больше чем это надо и ещё обороты у вас повысятся так как контроллер будет постоянно думать то что двигатель холодный.

Признаки неисправности ДТОЖ

Датчик для охлаждения жидкости, как и любой другой датчик, может иметь неисправности, которые когда-либо приведут к сбоям в работе мотора.

Основные признаки, которые указывают на поломку устройства:

повышенный расход топлива;
плохой выхлоп, когда двигатель в холодном состоянии;
проблемы запуска двигателя в морозы.

Как правило, если возникают подобные неполадки, то замена датчика не требуется. Возможно, проблема появилась из-за отхода или повреждения контакта, неполадок в проводке или утечке жидкости для охлаждения.

Поэтому вначале необходимо произвести визуальный осмотр устройства на предмет какого-либо повреждения или коррозии.

Иногда холодный двигатель троит и «колбасит», а его холостые обороты прыгают с минимальных до максимальных значений в минуту, а через несколько минут или с повторного старта ситуация исправляется.

Такая проблема может образоваться из-за поломки датчика температуры жидкости для охлаждения.

Проверить состояние прибора можно с помощью омметра. При этом вывинчивать его не нужно. Проверяется не его сопротивление, а масса-датчик.

Когда датчик в порядке, то сопротивление стремится к бесконечности, если же он сломан, то сопротивление равно 10 кОм или менее.

Как проверить датчик температуры охлаждающей жидкости? Актуальные способы диагностики

Остановка двигателя, выжимание ручника, блокировка колес для безопасности;
Ключом на «10» отвинчиваем крышку воздушного фильтра, достаем сам фильтрующий элемент. Проводим попутную его диагностику, при наличии сильных загрязнений чистим или меняем на новый;
Ключом на «12» снимаем минусовую клемму от аккумулятора;
Применяя все меры безопасности, аккуратно отвинчиваем сливной кран на радиаторе, предварительно подставив под низ емкость на 10 литров для тосола. Будьте аккуратны, так как слишком горячая жидкость может привести к ожогам на руках;
Снимите клеммники с ДТОЖа;
Ключами на «19» демонтируйте сам датчик.

Демонтированный датчик опускаем в емкость с охлаждающей жидкостью;
Подключаем к клеммам на ДТОЖе провода цифрового мультиметра;
Начинаем нагревать тосол или антифриз на газовой плите, паяльной лампой;

20°C — 3620 Oм;
40°C — 1559 Oм;
60°C — 697 Oм;
80°C — 342 Oм;
97-100°C — 187 Oм.

Заглушить мотор, оставить его остыть немного, чтобы можно было работать с деталями;
Подставить под низ радиатора емкость для слива тосола, вывернуть сливную пробку в радиаторе;
В то время как стекает жидкость, отсоединить клемму аккумулятора;
С помощью отвертки с крестообразным наконечником отвинтить два хомута-держателя патрубков;
Достать сам термостат. Перед тем как установить новый, следует провести диагностику всех патрубков системы охлаждения на предмет целостности. Только после этого можно устанавливать новый;
Сборка проводится в обратном порядке. Если жидкость не грязна можно залить старую, в противном случае придется купить новую, так как частицы ржавчины могут повредить «водную рубашку» при циркуляции;
Завести автомобиль и прогреть его до температуры в 80 С. Смотреть на открытие клапана термостата. Средний срок эксплуатации составляет около 30.000 км. пробега, при условии что деталь оригинальная, а не дешевая подделка.

AutoFlit.ru

Устройство

На заре автомобилестроения в качестве ДТОЖ применялись простые термореле – они устанавливались на большинство двигателей внутреннего сгорания. Эти датчики сейчас можно встретить на моновпрысковых системах «К-Джетроник» и им подобных. Такие использовались на старых мерседесах 80-х и 90-х годов выпуска. Как это работает? Когда контакт реле находится в открытом положении, то двигатель прогревается. При закрытом контакте электронный блок управления понимает, что двигатель нагрелся до рабочих температур. Концентрация и состав смеси меняется.

Сейчас в качестве ДТОЖ применяют термисторы. Это резисторы, которые меняют сопротивление в зависимости от температуры среды. В автомобиле ВАЗ-2110 датчик температуры ОЖ именно такого типа. Контроль за нагревом производится постоянно, без перерывов. Изготавливают термисторы для данных датчиков из оксида никеля или же оксида кобальта. Эти сплавы имеют особенность – при повышении температуры в них растет число свободных электронов, за счет чего и падает сопротивление.

Термистор, находящийся внутри ДТОЖ, отличается отрицательным температурным коэффициентом. Максимальный уровень сопротивления достигается при холодном моторе. На температурный датчик приходит напряжение +5 В и по мере того, как двигатель нагревается, оно понижается. ЭБУ фиксирует малейшие изменения напряжения, и таким образом определяется температура ОЖ.

На двигателях от «Рено» и некоторых других силовых агрегатах могут быть установлены датчики с положительными температурными коэффициентами. Они устроены аналогично. Однако с увеличением температуры антифриза сопротивление на датчике не падает, а вырастает.

Доработка пуска и работы вентилятора радиатора ВАЗ 2110

Наличие эффекта «термокачки» (температура в жаркий период времени постоянно колеблется от точки включения вентилятора радиатора (карлсона) до точки его выключения).
Ударные электрические (токовые) нагрузки на бортовую сеть.

Плавный пуск вентилятора охлаждающей жидкости. Фотоотчет.

Производительность вентилятора избыточна. Температура радиатора быстро снижается, что приводит к частым «старт-стоп» электродвигателя вентилятора.
Температура срабатывания датчика ОЖ слишком высока. Стрелка индикатора приближается к красной зоне, двигатель работает неустойчиво, может «закипеть».

Более «мягкий» температурный режим двигателя без сильных колебаний температуры;
Снижение нагрузки на систему стартовыми токами электродвигателя путем уменьшения их количества и величины;
Снижение шума.

xn--2111-43da1a8c.xn--p1ai

Датчик температуры воздуха

Наряду с ДТОЖ имеется еще один элемент, измеряющий температуру в этом автомобиле. Это датчик температуры воздуха на ВАЗ-2110. Он необходим для фиксации и контроля температур за бортом автомобиля. Он никак не влияет на приготовление смеси или другие параметры работы двигателя. Данный элемент является частью так называемой климатической системы ВАЗа-2110. Существует еще и датчик температуры салона, также являющийся частью климатической установки.

Не стоит путать данные датчики с ДТОЖ. Хоть это тоже терморезисторы, они имеют разные функции и предназначение. Эти элементы служат только для создания комфортных температур.

Всем известны последствия перегрева двигателя – это испорченные в результате температурных деформаций детали мотора. Чаще всего подвергается воздействию головка блока цилиндров. Восстанавливать этот узел достаточно дорого. Также перегрев может нанести еще более существенный ущерб. При езде на богатой смеси двигатель потребляет чрезмерное количество топлива, выходят из строя свечи. На бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь его менять и знать, где он расположен.

Замена датчика включения вентилятора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание! Перед покупкой нового датчика, особое внимание обращайте на его маркировку, которая указана на гранях. Эта маркировка должна соответствовать тому датчику, который установлен на вашем автомобиле, потому что все датчики предназначены для разных моделей автомобиля, и тем самым каждый датчик имеют свою определенную температуру срабатывания!

Когда нужно менять датчик включения вентилятора? • При выходе его из строя, а именно если датчик перестал включать вентилятор охлаждения двигателя, при нагревании двигателя до высокой температуры.

Как заменить датчик включения вентилятора на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва из радиатора, слейте всю охлаждающую жидкость. (Как сливать жидкость, см. в статье: «Замена охлаждающей жидкости»)

Примечание! Не всегда нужно сливать охлаждающую жидкость из радиатора, если вы обладаете достаточным навыком по замене датчика, то можно сделать так:

• Сперва отсоединить от старого датчика, два провода и после чего вывернуть датчик из отверстия, и на его место тут же установить новый датчик, и подсоединить к нему эти же два провода, благодаря этой операции, из радиатора выльется очень малое количество жидкости, и тем самым датчик будет заменен на новый. (Как отворачивать датчик и отсоединять от него два провода, см. ниже в этой же статье)

2) Далее разыщите этот самый датчик на радиаторе, и после чего руками отсоедините два провода, которые подсоединен к нему.

Примечание! Что бы убедится на 100%, в том что действительно пришел в негодность датчик включения вентилятора, проделайте следующий действия:

Примечание! Если у вас действительно после замыкания этих двух проводов заработал вентилятор, то это означает что датчик пришел в негодность, но если же вентилятор не заработал, то в таком случае все дело в нем самом, а именно в электродвигателе вентилятора, замените электродвигатель на новый, и после чего проблема должна исчезнуть! (Как снять электродвигатель, см. в статье «Замена вентилятора радиатора»)

3) Теперь ослабьте гайку, которая крепит клему «-» к аккумулятору, и после чего скиньте ее. (В подробностях скидывание клемы, см. в статье: «Замена аккумулятора», пункт «1»)

4) Затем при помощи гаечного ключа, полностью выверните датчик из отверстия, в котором он располагается.

Примечание! Выворачивайте старый датчик аккуратно, потому что на его резьбе, еще в добавок установлена уплотнительная прокладка, которая так же может быть установлена, на резьбу нового датчика!

Установка: 1) Сначала возьмите в руки новый датчик включения вентилятора, и после чего установите его в отверстие радиатора, а после установки при помощи гаечного ключа, заверните гайку датчика до упора.
