Замена датчика скорости лада калина своими руками

Если вышел из строя щиток приборов

Очень часто, кроме сломанного датчика скорости, сгорания предохранителя, обозначенного F1, плохого контакта проводов, спидометр, установленный на Ладе Калине, отказывается работать, так как вышел из строя щиток приборов. Его можно заменить только в сборе. Отдельные детали щитка приборов магазин запчастей не продает.

Однако, прежде чем приступать к замене, сначала нужно убедиться в надежности закрепления провода, идущего на массу. Возможно, причина поломки кроется именно в этом. Безусловно, конструкция спидометра базируется только на электронике, но с некоторыми сбоями его работы автолюбители могут справиться самостоятельно. Чтобы обнаружить под капотом датчик и провести его замену, нужно сначала сделать несколько операций.

Требуется удалить входной патрубок, соединяющий воздушный фильтр с дроссельным узлом. Для этого нужно освободить три хомута. После чего патрубок можно будет легко вынуть. Теперь виден картер коробки передач. На ней и будет закреплен датчик скорости совместно с подходящим к нему штекером с проводами. Для того чтобы его заменить, требуется иметь небольшой запас инструментов:

• плоскую отвертку;
• крестовую отвертку;
• гаечные ключи;
• головку;
• трещотку.

Сначала отсоединяются провода, подающие питание на датчик. С этой целью плоской отверткой поддевается пластмассовый фиксатор, крепящий штекер. Не отпуская фиксатор, его медленно тянут вверх. Особого сопротивления штекер не оказывает, он легко снимается.

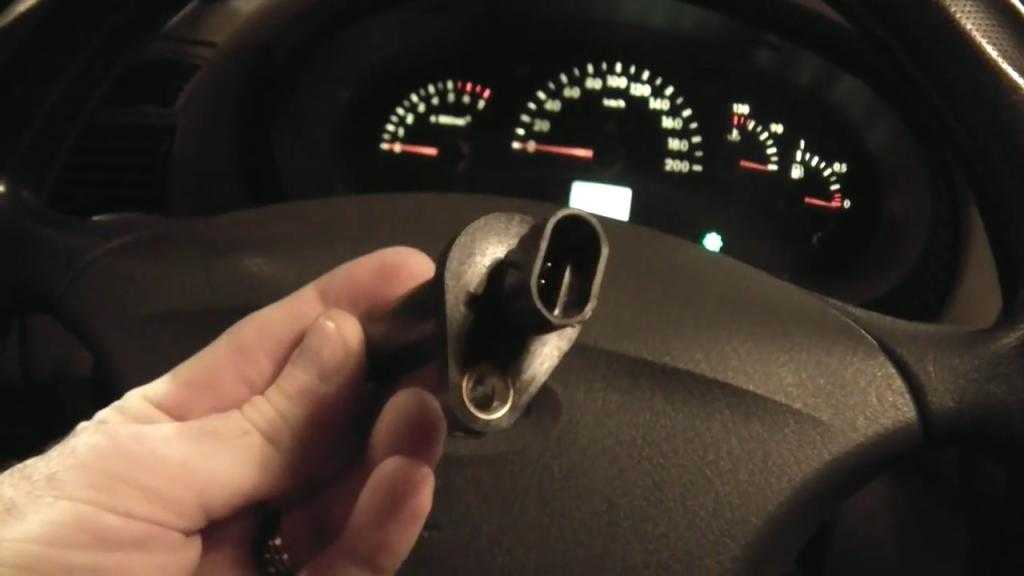

Затем откручивается гайка, фиксирующая интересующий нас датчик. Такую работу лучше выполнять гаечным ключом с трещоткой. В связи с тем что посадочное место датчика сделано очень плотно, его нужно поддеть тонкой плоской отверткой. После чего он без труда вынимается из .

Новую деталь монтируют на прежнее место. До установки все свободные места перед отверстием необходимо хорошо протереть и очистить от грязи. В этом случае можно быть уверенным, что никакой мусор не попал в коробку передач. Новый датчик вставляется до упора, пока не произойдет громкий щелчок. Только затем можно затягивать гайку.

Стоимость в магазинах запчастей максимально доходит до 400 рублей. Приобрести новый датчик по карману практически каждому автолюбителю. Замена прибора не вызывает особых трудностей, поэтому такой ремонт обычно делают самостоятельно.

Основные причины повреждений

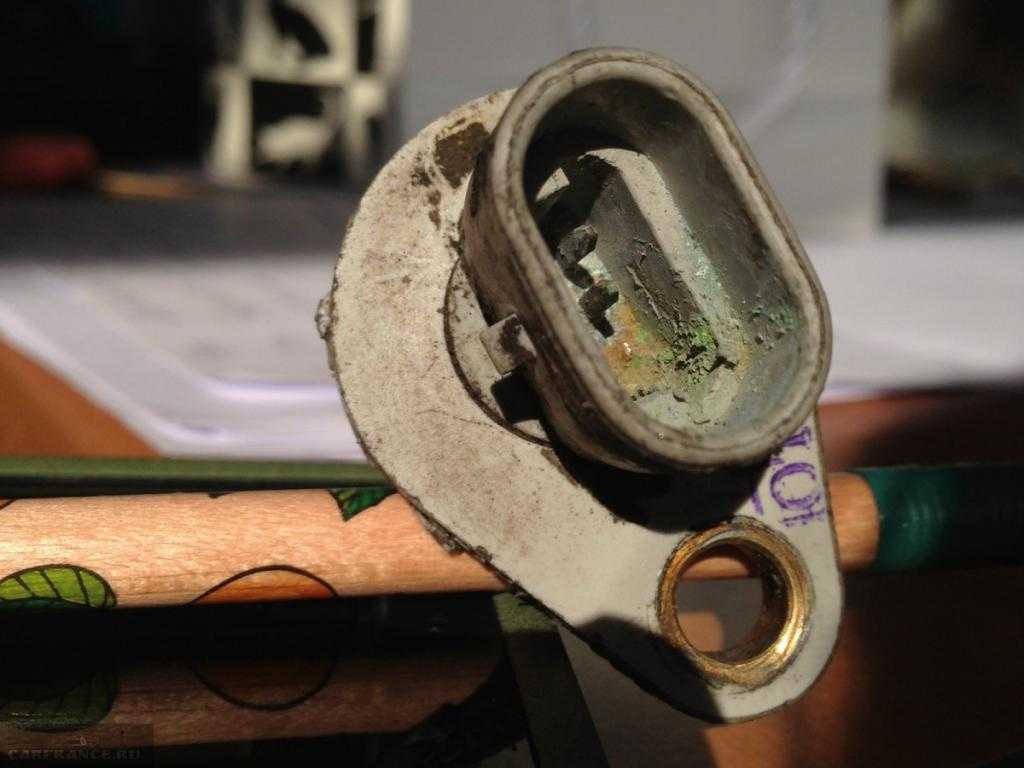

Место, где находится датчик скорости «Калины», выбрано не очень удачно. Располагаясь на КПП, под патрубками системы охлаждения, ДС подвержен воздействию пыли и агрессивных жидкостей. Несмотря на пыльник на клеммной колодке, тосол и масло попадают на контакты датчика, вызывая их загрязнения и коррозию. Чаще всего это и является причиной повреждения ДС. Контакты сильно окисляются, а иногда даже отламываются. В результате ДС работает некорректно.

Гораздо чаще, чем контакты датчика, окисляется клеммная колодка. Она откровенно ржавеет изнутри, и устранить это практически невозможно. Более того, нередки случаи, когда автовладелец меняет ДС, а спидометр все равно не работает. Приходится менять колодку. Сделать это несложно. Колодка продается с проводами разных цветов. Достаточно отрезать старую и соединить с соответствующими проводами новой. Здесь есть еще один нюанс. Если при диагностике снять колодку, а затем поставить обратно и работоспособность спидометра временно восстановится, то дело почти точно в клемме. Правда, нередки случаи, когда контакты окисляются и на ней, и на самом датчике.

Еще одной причиной того, что контроллер перестает работать, являются провода. Они довольно длинные и никак не закреплены. В результате изоляция перетирается и один из проводников замыкает на массу, что, естественно, нарушает работу ДС.

Если проанализировать основные причины повреждений, становится понятно, что не всегда требуется замена датчика скорости «Калины». Иногда достаточно визуальным осмотром проверить все проводники, а также почистить контакты. В крайнем случае сначала поменять колодку, что в три раза дешевле. Правда, если точно установлено, что виноват датчик, то, конечно, без его снятия не обойтись.

Характерные признаки поломки устройства и его замена

Лада Калина оборудуется разными датчиками, но все они имеют одинаковые посадочные места. Датчики маркируются цифрами:

• 1118-3843010
• 1118-3843010-04
• 1118-3843010-02

Когда на автомобиле Лада Калина или Лада Гранта выходит из строя этот датчик, скорость транспортного средства измерить невозможно. Это вызывает также ухудшение работы мотора. Чаще всего требуется полная замена датчика при следующих неисправностях:

• при движении прыгает стрелка спидометра или просто спокойно лежит без движения;
• перестал работать электрический усилителя руля;
• горит лампочка, требующая «проверить двигатель»;
• спидометр не считает километраж;
• дергается стрелка, показывающая уровень топлива.

Причин, когда не работает спидометр, очень много. На первом месте всегда стоит поломка или отказ датчика скорости. Другой причиной может быть влажная фишка. От влаги начинают окисляться контакты. Чтобы уберечь датчик, рекомендуется верхнюю поверхность покрывать герметиком. Когда обнаружена плохая работа ДС, не стоит сразу его менять.

Сначала нужно провести диагностику. Необходимо зачистить контакты и протестировать устройство. Если это не помогло, можно приступать к замене. Поменять рассматриваемый элемент достаточно просто. С этим справится любой автолюбитель. Обычно такая работа выполняется за полчаса. Для этого нужно:

• выключить зажигание;
• снять воздушный фильтр;
• отключить провода;
• открутить гайку, крепящую устройство;
• закрепить новый прибор.

В некоторых случаях помогает простая зачистка контактов. Однако это временное спасение. Через несколько дней датчик откажет вновь. Чтобы избежать появления таких проблем, нужно хорошо загерметизировать место подсоединения устройства к коробке передач. Элемент крепится к корпусу КПП. Он расположен около левого ШРУСа.

Когда Лада Калина оборудована 16-клапанным двигателем, датчик очень просто поменять. Эта операция потребует немного времени. Если установлен восьмиклапанный двигатель, для замены устройства необходимо удалить гофру, которая подсоединена к воздушному фильтру.

Каждый автолюбитель хорошо знает, что комплектующие авто не всегда находятся в идеальном состоянии. Поэтому, прежде чем установить новую деталь, нужно отсоединить колодку проводов и проверить, в каком состоянии находятся контакты.

Датчик, установленный на заводе, имеет маркировку, начинающуюся с цифр 1118. Однако Лада Калина с 2011 г. начала оборудоваться коробками передач, которые устанавливаются на Ладу Приору. Маркировка в этом случае начинается с других цифр, 2170. Вмонтированный предохранитель, защищающий электрическую схему установленного щитка приборов, обозначается F1. Им оборудуют монтажный блок. Когда предохранитель горит, спидометр прекращает свою работу.

Признаки неисправности ДС

Менять датчик скорости владельцам «Калины» приходится довольно часто. Взаимосвязь со многими узлами автомобиля существенно затрудняет диагностику. Иногда по симптомам очень сложно понять, что поврежден именно ДС. Тем не менее задуматься о неисправности датчика скорости «Калины» следует в таких случаях:

1. Не работает спидометр и одометр.
2. Отключается ЭУР. При этом периодичность никак не зависит ни от времени, ни от пройденного расстояния. Спидометр может работать в штатном режиме.
3. Загорается check engine.
4. Включается сигнализация неисправности ЭУР.
5. Некорректно работает указатель уровня топлива. Он начинает реагировать на любой наклон автомобиля.
6. Повышается расход топлива.
7. Наблюдается неустойчивая работа на холостом ходу.

Конечно, по одному симптому нельзя делать вывод, что неисправен именно ДС. Однако комбинация нескольких признаков может с высокой вероятностью на это указывать. К примеру, если отключается электроусилитель и одновременно двигатель «троит» на холостых, то датчик скорости нужно проверить в первую очередь.
