Замена датчика скорости

Как проверить датчик

Для начала удостоверьтесь в том, что лампа CHECK ENGINE горит, в противном случае – меняйте ДМРВ. Для диагностики датчика скорости вам потребуется вольтметр (желательно цифровой). Но если есть возможность, лучше воспользоваться осциллографом. С его помощью можно увидеть форму сигнала, амплитуду. Если возникает необходимость проверить состояние катушки, выводы у которой находятся на колодке по краям, можно использовать даже контрольную лампу.

Вам при диагностике необходимо, чтобы вал внутри датчика вращался. Как это сделать – решайте сами. Можно поднять одну сторону автомобиля, завести двигатель, включить передачу и развить скорость вращения колеса свыше 5 км/ч. Но если есть возможность подключить вал к электродвигателю, то не упустите ее. Так будет намного безопаснее. Подайте питание на датчик, мультиметр или осциллограф включите между вторым и третьим выводом. При исправном узле будет появляться напряжение на сигнальном выводе.

Разъёмы приборной панели и контакты спидометра

Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:

Х2-2: +12V на спидометр;
Х2-3: «масса» спидометра;
Х1-9, Х1-10: питание приборки;
Х1-1: «масса» приборки.

Разъём Х2 окрашен в красный цвет, Х1 – в белый. Клеммы 8 и 9 в разъёме Х2 – это выход и вход спидометра. Выход подключают к бортовому компьютеру.

Схема бортсети

Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом – оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).

Как снять приборку

Сначала отключаем минусовую клемму АКБ. Затем отвёрткой откручиваем 4 самореза (фото 1 и 2), чтобы снять рамку со стеклом.

Демонтаж приборной панели

На втором шаге откручивают два самореза, удерживающих приборную панель на месте (фото 3). Дальше сжимают кронштейны-лепестки, чтобы снять приборку полностью.

Небольшой тест:

Если подключить АКБ и включить зажигание, оранжевый шнур (разъёмы X1 и X2) должен получать напряжение «+12»;
Наличие «массы» на клемме Х2-2 – тоже очень важный показатель;
Серый шнур (клемма Х2-9) обычно звонится, как «+12», и в редких случаях – как «масса». При движении на этой клемме должны появляться импульсы.

Иногда поступают так: делают отвод от клеммы 9, и, не включая передачу, перемещают (толкают) авто. Мотор при этом остаётся заглушен. На отводе появятся импульсы, выявляемые даже вольтметром. Сам вольтметр должен быть стрелочным.

Починить неисправный спидометр не получится – проще будет заменить его. Но сначала нужно точно выяснить, что проблема была именно в нём.

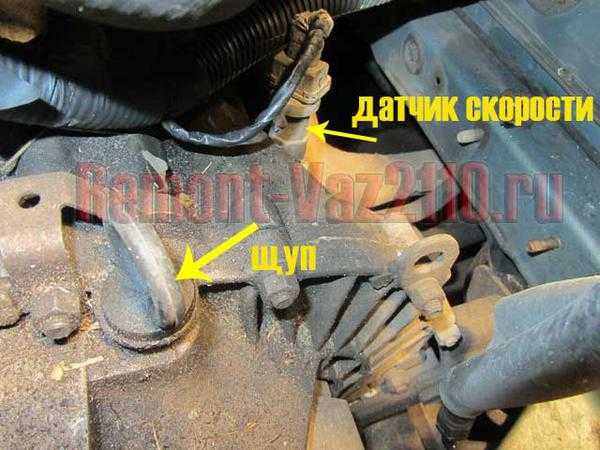

Где находится датчик скорости на ВАЗ 2110-2112?

Многие автовладельцы, особенно начинающие водители еще ни разу не сталкивались с подобной проблемой, поэтому могут и не знать местоположения данного датчика. На самом деле добраться до него не так сложно.

Если рассматривать 8-клапанный двигатель, то дополнительно даже отсоединять ничего не придется. Нужная нам деталь находится в непосредственной близости от щупа проверки уровня масла в КПП, а именно — правее, если смотреть по ходу движения автомобиля.

В принципе, на 16-клапанных моторах он находится там же, но возможно, что добираться будет немного сложнее, хотя утверждать не могу.

Как работает датчик скорости автомобиля

Можно вспомнить о таком устройстве, как датчик Холла. Он используется в системах бесконтактного зажигания. Именно на таком же принципе и основана работа датчика скорости автомобиля. Он состоит из:

Катушки.
Сердечника.
Полупроводникового элемента.
Корпуса.

Катушка намотана на сердечнике, она получает питание от бортовой сети. Вокруг нее образуется магнитное поле. Установка производится таким образом, чтобы между полупроводником и сердечником катушки проходил металлический элемент, приводимый в движение коробкой передач. При этом происходит изменение магнитного поля, а на кристалле полупроводника возникает ЭДС. Фактически датчик скорости считает число оборотов вала, на котором установлено зубчатое колесо из металла. Но именно благодаря микропроцессору, в котором закладывается алгоритм, происходит вычисление текущей скорости автомобиля и вывод показаний на дисплей (либо на стрелочный индикатор с электромагнитной головкой).

Ремонт и замена

Демонтаж производим по схеме:

Обесточиваем машину, сняв разъем «-» с АКБ;
Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.

Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.

Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.

Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.

Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».

Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.

Тест панели приборов на видео (самодиагностика спидометра)

Кое-что мы не рассматриваем специально

Питание на схему, показанную в предыдущей главе, поступает с главного реле 6. Его ещё называют «реле зажигания». Также в цепи присутствует предохранитель 1.

Дополнительный блок реле и предохранителей

Когда цепь зажигания разорвана, на ВАЗ-2112 не работает и спидометр, и модуль ЭБУ, и вообще мотор не заводится. Так что совет о проверке реле выглядел бы глупо.

Совет тем, у кого есть осциллограф

Если всё же решитесь демонтировать датчик, подключайте к его выходу (к средней клемме) резистор номиналом 1 кОм. Отвод резистора соединяется с «плюсом» питания. Поворачивая вал рукой, на клемме 2 можно наблюдать импульсы. На один оборот приходится шесть импульсов.

Замена

Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец. Необходимые инструменты:

ключ на 21;
ключ на 10;
крестовая отвертка.

Порядок выполнения для ВАЗ 2110 с приводными датчиками. 1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.

2. Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.

3. При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.

4.Сжав усики на разъеме датчика, отсоединяем 5.Руками или с помощью ключа на 21 выкручиваем датчик.

6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем. 7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.

8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке. 9.Подключаем разъем, подсоединяем гофру, минусовую клемму.

10.Проверяем.

Ремонт и замена своими руками

Если вы решили поменять устройство своими силами, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера производится следующим образом:

Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора.
Далее, отсоедините от самого контроллера разъем с проводкой
На этом этапе важно запомнить, какая распиновка у этих элементов.
Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22
В данном случае регулятор может иметь определенные отличия в конструкции.
Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач

Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем

Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит вам более наглядно разобраться в процедуре замену контроллера (автор ролика — Авто Новости).

Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.

В том случае, если на мультиметре показывается «-», а данный привод был подсоединен в плюсовой разъем, это свидетельствует о том, что необходимо поменять полюсность. Далее, производится диагностика привода, а также следует проверить работу спидометра во время движения либо при приподнятой передней части транспортного средства (чтобы колеса были на весу).

Если вы сомневаетесь в том, что сможете произвести всю процедуру самостоятельно и поменять контроллер правильно, то мы посоветуем обратиться за помощью к специалистам. В принципе, этот процесс не особо сложный, поэтому стоимость услуги замены будет не особо высокой. Для установки лучше использовать более качественный регулятор, чтобы в будущем не столкнуться с необходимостью его ремонта и замены.

Загрузка …

Цена замены

Если поломка не связана с загрязнением контактов или обрывом проводки, датчик лучше заменить. Тем более что стоит он 170-400 рублей в зависимости от типа и производителя. Стоимость работы по его замене на станции техобслуживания – 100-150 рублей.

Каталожные номера датчика:

с механическим приводом — 2110-3843010F;
электронный (новый) — 2170-3843010.

Выбирая ДС, обратите внимание на то, где он произведен. Если замены требует датчик с механическим приводом, ни в коем случае не покупайте азиатские аналоги – шестерня привода изготовлена из пластика очень низкого качества

Бывает, что ломается она на третий день эксплуатации. В этом случае придется разбирать всю коробку, чтобы извлечь ее фрагменты.

Лучше приобрести датчик с полностью металлическим приводом.

Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.

Порядок выполнения для ВАЗ 2110 с приводными датчиками.

1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.

2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.

3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.

4.Сжав усики на разъеме датчика, отсоединяем

5.Руками или с помощью ключа на 21 выкручиваем датчик.

6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.

7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.

8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.

9.Подключаем разъем, подсоединяем гофру, минусовую клемму.

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

7.Подключаем клемму массы.

Обычно установка нового датчика решает все проблемы, с ним связанные. Двигатель начинает работать в нормальном режиме, а спидометр с одометром показывать правдивую информацию. Если же с установкой нового ДС проблема не исчезла, ищите ее в другом месте.

Внешний вид датчика

О том, где находится датчик скорости вашего автомобиля, вы можете узнать, прочитав руководство по эксплуатации. Но если такового нет, можно его самостоятельно найти. Отличить датчик от остальных несложно. Его установка производится на коробке переключения скоростей. Можно провести полную аналогию с автомобилями, у которых механический привод спидометра. В движение приводится как тросик, так и центральная ось датчика скорости от редуктора в КПП.

Обычно устанавливают этот механизм в верхней части коробки. Он прикручивается к выходу редуктора, в середине которого имеется вал с квадратным сечением для улучшения передачи движения. Корпус у датчика выполнен из пластика. От него идет три провода к электронному блоку управления двигателем. В некоторых моделях датчиков возможно использование четырехпроводного подключения. Один подключается к плюсовому выводу от замка зажигания, второй – к общему проводу, а третий используется для передачи сигнала к блоку управления. На конце имеется штекерный разъем для облегчения подключения к бортовой сети.

Датчик скорости ваз 2112

Функционал такого устройства, как датчик скорости, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

Открываем капот, в идеале постелить что-нибудь на двигатель, для собственного удобства. Желательно делать на холодном двигателе чтоб не обжечься. Ложимся на двигатель и в том месте куда указывает стрелка на фото видим внизу датчик (он установлен вертикально на коробке переключения передач).

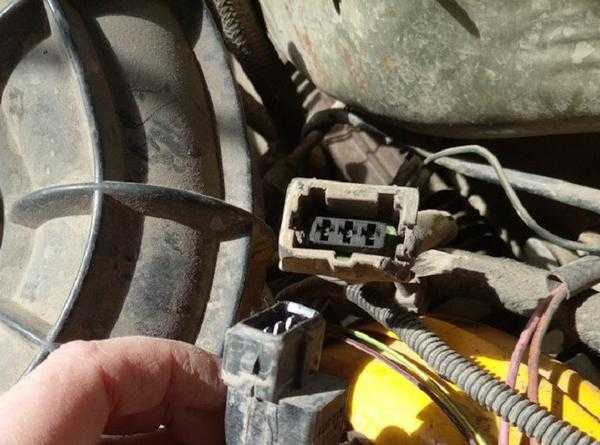

Сжимаем пальцами дужки к середине, снимаем с датчика фишку.

Откручиваем датчик против часовой стрелки ключём на 21, хотя можно это сделать и руками, главное начать ?

Видим привод, штоком нового датчика нужно попасть точно в середину, и затем уже прикрутить новый датчик, одеть на него фишку.

Где находится

Не работает

Неправильная работа спидометра может отображаться на приборке по-разному, стрелка может просто не двигаться с места, будто зажигание выключено, порой, напротив, может показывать чрезмерную скорость. Самой простой и банальной причиной поломки является окисление контактов. Здесь все просто, визуально окись заметит любой, достаточно просто их почистить и поставить обратно.

Если же контакты в порядке, необходимо проверить поступает ли напряжение на сам датчик скорости. Для этого пригодится тестер, в случае отсутствия такового, можно воспользоваться обыкновенной автомобильной лампочкой, с подсоединенными к ней двумя проводами.

Причиной отсутствия тока может быть перетирание провода идущего к датчику, причем при визуальном осмотре можно не заметить, так как изоляция цела, но жилы внутри разорваны.

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. При этом напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Демонтируем датчик скорости;

Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.

Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;

Соединяем контакты датчика с вольтметром;

Вращаем колесо и диагностируем, появляется ли напряжение.

Если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

Отсоединяем от датчика импульсный провод;

С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)

Одно колесо вывешиваем как в предыдущем способе;

Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Самостоятельная замена датчика заднего хода Ваз 2114

После диагностирования причины неисправности, приступаем к снятию и замене изделия. Последовательность действий следующая:

Одним из доступных вам способов, получаем удобный для работы доступ под днищем автомобиля (район КПП).
Если установлена защита, снимаем ее.
Находим датчик, отсоединяем контактные разъемы.
Прежде чем откручивать и снимать саму деталь, необходимо знать следующее. Как только вы демонтируете изделие, произойдет вытекание трансмиссионного масла, поэтому будьте к этому готовы. Лучше всего подготовьте и держите под рукой емкость для сбора масла и новый датчик. Таким образом, вы максимально быстро замените изделие с минимальной потерей масла.
Когда все готово, берем ключ на 22 и откручиваем датчик. Бывают ситуации, когда открутить его ключом не получается. В таком случае нанесите некоторое количество средства WD-40 на место соединения датчика с корпусом коробки передач. Подождите 15 минут. Попытайтесь произвести снятие повторно.
Когда демонтаж элемента произведен, на его место устанавливаем новое изделие. Как уже было сказано выше, весь процесс осуществляем максимально быстро.
Для недопущения дальнейшего загрязнения, остатки вытекшего масла рекомендуется удалить сухой, чистой тряпкой.
Оденьте контактную фишку на датчик.
Проверьте работоспособность. Для этого проверните ключ зажигания, не запуская двигатель. Включите заднюю передачу и перейдите к багажнику автомобиля. Если огни белого цвета горят, то все получилось.
В завершении установите и закрепите защиту (если ранее она снималась). Ответ на вопрос «как поменять датчик заднего хода ваз 2114» найден.

Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Датчик скорости — определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание! Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Где находится датчик скорости? Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости? Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

НЕСКОЛЬКО СЛОВ О ВЫБОРЕ ДЗХ

Каких-то особых советов по этому поводу давать не будем. Приборы между собой могут отличаться только пластмассовым корпусом разъёма для проводов. Стоимость этих изделий может колебаться от 100 до 250 рублей.

Датчик заднего хода (ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений – убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Установка нового элемента

Перед тем как заменить датчик скорости, следует приобрести новый элемент, соответствующий по форме разъема. Необходимо учесть важный момент: на соединительной колодке заводского изделия около контактов нанесены цифры маркировки «1», «2» и «3». Но в продаже чаще встречаются датчики, где принята другая схема маркировки, вместо цифр там стоят символы «-», «+» и «А». В этом нет никакой трагедии, просто требуется знать, что новая распиновка датчика скорости совмещается со старой следующим образом:

символ «+» и цифра «1» — это одно и то же;
символ «-» означает «3»;
буква «А» — это выходной провод, соответствует цифре «2».

https://www.youtube.com/watch?v=qiDmZLUuTMI.

Замена датчика — задача несложная, выполняемая в такой последовательности:

Отключить зажигание и снять с аккумуляторной батареи минусовый контакт.
Для удобства доступа отсоединить и убрать воздушный фильтр вместе с трубой воздуховода.
Отключить соединительную колодку.
Открутить элемент, захватив его за грани ключом на 22.
Очистить и протереть площадку от грязи, вкрутить новый датчик вместе с прокладкой.

https://www.youtube.com/watch?v=x_BfBpNW9zEПо окончании подключите провода, поставьте снятые детали на места и проверьте работоспособность датчика на ходу по спидометру.

Любой автомобиль оборудован системой, которая показывает скорость передвижения и километраж (пройденное расстояние). Именно спидометр, являющийся устройством для определения мгновенной скорости, даёт возможность узнать, какова максимальная скорость ВАЗ 2110.

Датчики скорости устанавливают только в инжекторных автомобилях, там, где присутствуют карбюраторные двигатели, их нет. Прибор этот несёт ответственность за подачу и расход топлива, выставление угла опережения зажигания, и осуществляет контроль за качеством горючей смеси. Все данные передаются на электронный блок управления, под контролем которого находится инжектор.

До появления датчиков, на каждый карбюраторный двигатель устанавливались механические приводы спидометра. На автомобилях ВАЗ 2010, выпущенных до 2006 года, установлены именно механические приводы. Более новые автомобили, выпущенные после 2006 года, оборудованы электронными датчиками.

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание! На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание! Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание! Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик: Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;

Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;

Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;

Параллельно советуем проверить проводку;

Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;

Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП

Это явно не в ваших интересах;

Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;

Сборка выполняется в обратной последовательности;

Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание

Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

Для того чтобы вы уверенно ощущали себя на трассе — вам крайне необходимо точно знать свою скорость. Быстрый взгляд, брошенный на спидометр, сможет не только сэкономить вам деньги на оплате штрафов ГАИ. В самой критической ситуации исправный датчик измерения скорости даже сможет спасти вашу жизнь. При монотонном пейзаже, мелькающем за окном, вы можете непроизвольно перестать объективно оценивать реальную скорость движения вашего автомобиля, а это чревато непредсказуемыми, катастрофическими последствиями.

Чтобы спидометр вашего ВАЗ 2110 показывал правильную скорость — необходимо, чтобы исправно работала вся система, передающая по цепочке информацию, которая в конечном итоге отобразится на циферблате вашего спидометра.

Датчики измерения скорости на автомобилях модели ВАЗ 2110 работают на физических принципах, описанных в открытии ученого Холла. Вращаясь с угловой частотой, равной скорости вращения соприкасающихся с землей ведущих передних колес, он формирует электрические импульсы, частота поступления которых является прямо пропорциональной действительной скорости вашего авто.

Для того чтобы провести снятие и смену неисправного датчика измерения скорости модели ВАЗ 2110, вам необходимо прежде всего обесточить автомобиль, отсоединив в моторном отсеке минусовой провод аккумуляторной батареи машины.

Собственно, датчик измерения скорости расположен на поверхности коробки передач, на пространстве, размещенном между местом стыковки привода вашего спидометра и окончанием гибкого вала этого же прибора. Найдите вертикально расположенный датчик измерения скорости.

Разъедините коробку жгута проводов от корпуса датчика измерения скорости. Чтобы расстыковать колодку сожмите пальцами пружинящие фиксаторы.

Затем, используя ключ размерностью 21–22, открутите датчик измерения скорости от приводного узла спидометра.

Разместите новый датчик измерения скорости, стараясь попасть его штоком точно в центр отверстия, расположенного в приводе корпуса спидометра.

После установки датчика закрутите корпус устройства и состыкуйте коробку жгута проводов.

Возможно, при установке датчика вы обнаружите повреждение штока датчика измерения скорости — его конец может остаться в гнезде привода спидометра. Для исправления этой неприятности разберите корпус привода спидометра.

Для выполнения этой операции — открутите корпус привода, используя ключ с размерностью «10». В случае возникновения трудностей возьмите ключ большего диаметра и попробуйте расшатать привод.

Устанавливая новый шток — тщательно смажьте уплотнительное кольцо из резины.

Исправный датчик измерения скорости — это залог вашей безопасной езды.

Основной причиной, по которой может выйти из строя спидометр на ВАЗ 2110-2112, является поломка датчика скорости. Причем, стрелка спидометра может не только банально отказаться работать, но и прыгать в недопустимых пределах в независимости от скорости.
