Прошивка ЭБУ
Прошивка электронного блока управления — это возможность расширить возможности своего «бортовика» и сделать его работу более оперативной. Надо сказать, что первые варианта программ для прошивки (или чип-тюнинга) ВАЗ 2107 появились ещё в 2008 году.
Большинству владельцев «семёрок» программный чип-тюнинг просто необходим, так как эта операция позволяет:
- улучшить показатели работы машины по всем параметрам;
- оптимизировать функции работы ЭБУ;
- сократить расход топлива;
- продлить ресурс двигателя.
Видео: как самому прошить ЭБУ на ВАЗ 2107
https://youtube.com/watch?v=id5vjzF3lEg
ЭБУ ВАЗ 2107 можно считать прибором, который позволит оперативно контролировать работу всех систем автомобиля и своевременно устранять неисправности. Разумеется, особой необходимости устанавливать «бортовик» на свою машину нет: «семёрка» и так вполне сносно выполняет все возложенные на неё обязательства. Однако ЭБУ помогает водителю вовремя замечать неполадки и износ механизмов и быстро реагировать на них.
КАК ЗАМЕНИТЬ ДАТЧИК
Диагностика, проведённая самостоятельно или специалистами, подтвердила первоначальный диагноз о том, что вышел из строя датчик скорости ВАЗ 2115. В таком случае нужна замена датчика скорости ВАЗ 2115. Операция эта не требует специальных знаний и вполне может быть выполнена своими руками в гараже или другом удобном для этого месте. Давайте поговорим о том, как поменять датчик скорости ВАЗ 2114. Для такой работы необходимо приготовить инструмент:
- Ключик гаечный на «10»;
- Ключ на «21»;
- Ключ накидной на «14».
Открывают капот и отключают клеммы от аккумуляторной батареи;
Ищем щуп, которым проверяют уровень масла в коробке, а рядом с ним находится ДС;
Для удобной замены, можно отсоединить и отвести в сторонку адсорбер;
Снимают с ДС разъём с проводкой. Для этого пальцами нужно надавить на фиксатор пружинный, и он легко снимется;
Движениями руки против хода часовой стрелки выворачивают ДС
Делают это очень осторожно, чтобы не повредить его корпус, изготовленный из пластмассы. Если возникают затруднения, то попробуйте сделать это при помощи ключа на «21».
Сняв датчик, внимательно осмотрите привод, его шток;
При обнаружении его поломки, шток меняют новым изделием. Установка нового датчика производится в порядке, обратном снятию. Порядок подключения датчика особых сложностей не доставит. Главным в этом случае будет правильно совместить квадратный хвостовик с таким же отверстием. Потом подключают на своё место разъём с проводкой, и можно проверить его работу.
Неисправности
Признаками сломанного ДС являются:
- неправильные показания спидометра (хаотичное движение стрелки);
- проблемы в работе мотора на холостом ходу;
- сообщение об ошибке (код 0500, 0501);
- «плавающие» обороты;
- «провалы» при разгоне;
- увеличенный расход топлива.
К неисправностям ДС относятся:
- отсутствие контакта в разъеме;
- обрыв электропроводки датчика;
- поломка механического привода датчика;
- выход из строя чувствительного элемента (для электронных ДС).
Проверив контакты и проводку, и убедившись, что с ними все в порядке, необходимо извлечь датчик с посадочного места, и заменить его на новый. Если датчик не заменить, ЭБУ «заставит» работать двигатель в аварийном режиме, что приведет к увеличенному расходу топлива, а также износу других элементов топливной системы.
Сам датчик скорости стоит недорого: механические версии – 300-500 рублей. Работа по его замене на станции техобслуживания обойдется примерно в 200-300 рублей. Однако за работу переплачивать необязательно. Датчик скорости можно свободно заменить самостоятельно за 15-20 минут.
При покупке ДС необходимо обратить внимание на его изготовителя и на материал изготовления штока. Шток, изготовленный из пластика, может выйти из строя уже через несколько дней
Кстати, если шток распадется, придется разбирать КПП.
Ошибки, выдаваемые ЭБУ
Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы
Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания
Что такое ошибка ЭБУ
Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.
При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО
Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления
Ошибки на панели приборов ВАЗ 2107, отображающиеся в форме значков, вполне понятны водителю
Расшифровка кодов ошибок
ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.
Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка
| Код ошибки | Значение |
| Р0036 | Неисправна цепь нагревателя датчика кислорода (банк 1, датчик 2). |
| Р0363 | Цилиндр 4, обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах. |
| P0422 | Эффективность нейтрализатора ниже пороговой. |
| P0500 | Неверный сигнал датчика скорости автомобиля. |
| P0562 | Пониженное напряжение бортовой сети. |
| P0563 | Повышенное напряжение бортовой сети. |
| P1602 | Пропадание напряжения бортовой сети в контроллере. |
| P1689 | Ошибочные значения кодов в памяти ошибок контроллера. |
| P0140 | Цепь датчика кислорода после нейтрализатора неактивна. |
| P0141 | Датчик кислорода после нейтрализатора, нагреватель неисправен. |
| P0171 | Система топливоподачи слишком бедная. |
| P0172 | Система топливоподачи слишком богатая. |
| P0480 | Реле вентилятора, обрыв цепи управления. |
| P0481 | Неисправность цепи вентилятора охлаждения 2. |
| P0500 | Датчик скорости автомобиля неисправен. |
| P0506 | Система холостого хода, низкие обороты двигателя. |
| P0507 | Система холостого хода, высокие обороты двигателя. |
| P0511 | Регулятор холостого хода, цепь управления неисправна. |
| P0627 | Реле бензонасоса, обрыв цепи управления. |
| P0628 | Реле бензонасоса, замыкание цепи управления на массу. |
| P0629 | Реле бензонасоса, замыкание цепи управления на бортовую сеть. |
| P0654 | Тахометр комбинации приборов, цепь управления неисправна. |
| P0685 | Главное реле, обрыв цепи управления. |
| P0686 | Главное реле, замыкание цепи управления на массу. |
| Р1303 | Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора. |
| P1602 | Контроллер системы управления двигателем, пропадание напряжения питания. |
| P1606 | Цепь датчика неровной дороги, выход сигнала из допустимого диапазона. |
| P0615 | Проверка обрыва цепи. |
Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке
Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды
Бортовой компьютер ВАЗ 2107
Бортовым компьютером называется «умное» цифровое устройство, которое производит определённые операции по вычислению, получая данные от различных датчиков. То есть «бортовик» — это прибор, который собирает всю необходимую информацию о «самочувствии» систем автомобиля и преобразует её в понятные водителю знаки.
Сегодня на автомобили всех типов устанавливаются два вида бортовых компьютеров:
- Универсальные, которые включают в себя как специфические технические устройства, так и мультимедийную систему, интернет-гаджеты и прочие функции для удобства и комфорта водителя.
- Узконаправленные (диагностические, маршрутные или электронные) — приборы, которые отвечают за строго определённое количество систем и механизмов.
Одна из типовых моделей электронного блока управления для «семёрки» помогла водителям отечественных авто почувствовать себя за рулём более комфортно
Какой ЭБУ стоит на ВАЗ 2107
Изначально ВАЗ 2107 не комплектовался бортовыми устройствами, поэтому водители были лишены возможности получения оперативных данных о состоянии систем машины. Однако более поздние версии «семёрки» с инжекторным двигателем уже располагают к установке этого прибора.
Инжекторная модель «семёрки» обладает множеством самых разных электронных компонентов. Любой водитель знает, что рано или поздно один из этих компонентов может начать работать неправильно или выйти из строя. При этом самостоятельная диагностика поломки в подобных случаях весьма затруднена — опять-таки из-за сложности электронных систем ВАЗ 2107. А установка даже типовой модели ЭБУ позволит своевременно получать данные о поломках и быстро устранять неисправности своими руками.
Только инжекторные модификации ВАЗ 2107 могут быть докомплектованы ЭБУ, поскольку они имеют специальное посадочное гнездо для этого устройства
Таким образом, на ВАЗ 2107 можно установить любой типовой бортовой компьютер, который подходит по дизайну и разъёмам:
- «Орион БК-07»;
- «Штат Х-23М»;
- «Престиж V55–01»;
- UniComp — 400L;
- Multitronics VG 1031 UPL и другие разновидности.

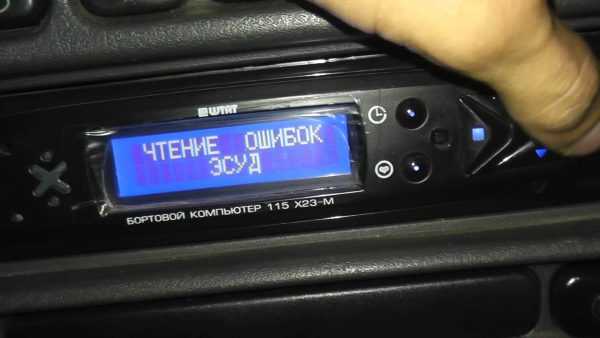

Бортовой компьютер «Штат Х-23М» в работе: режим считывания ошибок помогает водителю провести перевичную диагностику неисправности своими силами
Основные функции ЭБУ для ВАЗ 2107
Любой бортовой компьютер, установленный на ВАЗ 2107, должен выполнять следующие функции:
- Определять текущую скорость движения автомобиля.
- Выявлять среднюю скорость езды на протяжении выбранного отрезка пути и за всю поездку.
- Устанавливать расход горючего.
- Контролировать время работы мотора.
- Считать пройденный километраж.
- Выполнять расчёт времени прибытия в пункт назначения.
- При сбое в системах авто незамедлительно сигнализировать о проблеме водителю.
Любой ЭБУ имеет экран и индикаторы, которые вставляются в центральную консоль в салоне автомобиля. На экране водитель видит отображение текущих показателей работы машины и может контролировать те или иные компоненты.
На приборную панель ЭБУ выходит экран, отображающий основные характеристики работы авто
Чем отличается привод спидометра ВАЗ 2101, 2103, 2106?
В зависимости от передаточного числа редуктора заднего моста, приводы спидометра могут быть трех видов. Они отличаются количеством зубьев ведомой шестерни (12, 9, 13).
Один из самых редких, практически «вымерших» на рынке автозапчастей, — привод 2101 без метки с 12 зубьями. Он подходит для «жигулевских» коробок передач с задним мостом 2101, имеющим передаточное число 4,3. Также устанавливается на старые модели универсал ВАЗ 2102 (редуктор — 4,44), но имеет погрешность показаний в большую сторону («завышает»).
Привод 2103 (9 зубьев) отмечается красной краской — для КП с задним мостом 2103 с передаточным числом 4,1.
Самый «ходовой» вариант в наше время — привод ВАЗ 2106 с 13 зубьями, который имеет отметку синего цвета на корпусе. Подходит для классических моделей автомобилей ВАЗ с мостом 2106 (главное передаточное число — 3,9).
Основные неисправности спидометра
Неисправности можно разбить на два типа:
- спидометр не показывает текущую скорость;
- привод спидометра шумит.
Спидометр ВАЗ 2107 может на работать по таким причинам:
- Неисправен спидометр. В этом случае необходима замена прибора.
- Открутились гайки, крепящие наконечники гибкого вала. Для устранения неисправности их необходимо прикрутить.
- Оборван гибкий вал. Его необходимо заменить, чтобы восстановить работоспособность спидометра.
- Поврежден наконечник гибкого вала или ответное гнездо на спидометре. В этом случае следует менять тросик спидометра ВАЗ 2107 или сам спидометр
- Неисправен привод гибкого вала или повреждено ответное гнездо привода спидометра в КПП. Это редкая поломка, устранение которой заключается в ремонте коробки переключения передач и достойно описания в отдельной статье.
Шуметь привод спидометра ВАЗ 2107 может по двум причинам:
- Привод проложен с малыми радиусами изгиба. Для устранения проблемы необходимо заново проложить тросик спидометра, предварительно смазав его.
- Оплетка тросика спидометра ВАЗ 2107 повреждена. В этом случае нужна замена гибкого привода спидометра в сборе.
Как показывает практика, большинство неисправностей связаны именно с тросиком спидометра ВАЗ 2107 и устраняются его заменой.
Замена привода спидометра семерки
- чтобы деталь вынуть из коробки необходимо ее немного опустить, открутив гайку на 13 крепления коробки;
- ключом на 10 откручиваем привод;
- немного вытаскиваем его и проворачиваем, чтобы отключить разъем, и открутить датчик скорости.
- Вытаскиваем деталь до конца.
Откручиваем крепление коробки
Откручиваем тросик спидометра
Откручиваем датчик скорости
Сборка проводится в обратном порядке.
Устанавливаем на место привод спидометра
Примечание
Сейчас на рынке еще хватает подделок и что бы не купить некачественную деталь проверьте ее хоть немного. Для этого возьмитесь с одной стороны за шестеренку, а с другой за выход и попробуйте прокрутить его. Если зацепление проскакивает лучше воздержаться от такой покупки.
Как» заменить привод спидометра?
Для того, чтобы заменить привод спидометра на «классике», потребуется несколько гаечных ключей (на 10, 13) и подъемник, либо смотровая канава.
Последовательность операций по замене привода приводится ниже. Каждый номер на изображении соответствует своему шагу в списке. Работа выполняется последовательно и занимает около 20 минут.
- Ключом на 13 отворачиваем болт хомута крепления приемной трубы глушителя к коробке передач.
- Отворачиваем гайку крепления гибкого вала привода спидометра.
- Ключом на 10 отворачиваем гайку крепления привода.
- Ключом на 13 отворачиваем две гайки крепления поперечины к кузову. Затем опускаем заднюю часть коробки передач вниз, чтобы шпильки вышли из отверстий поперечины.
- Смещаем коробку передач вправо и вынимаем привод спидометра из отверстия картера.
Новый привод устанавливаем в последовательности, обратной снятию.
Для замены гибкого вала (тросика) отсоединяем верхнее крепление троса привода от спидометра и вынимаем его из отверстия передней панели кузова.
Диагностический разъём
ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.
Устройство для подключения сканера к ЭБУ на ВАЗ 2107 отличается компактными размерами
Для чего служит
Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:
- просмотреть и расшифровать коды ошибок;
- изучить характеристику работы каждой системы;
- почистить «ненужную» информацию в ЭБУ;
- проанализировать работу датчиков авто;
- подключиться к механизмам исполнения и выяснить их оставшийся ресурс;
- просмотреть показатели систем и сохранённые данные о предыдущих ошибках.
Сканер, подключённый к диагностическому разъёму, моментально определяет все ошибки в работе ЭБУ и расшифровывает их водителю
Где находится
Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

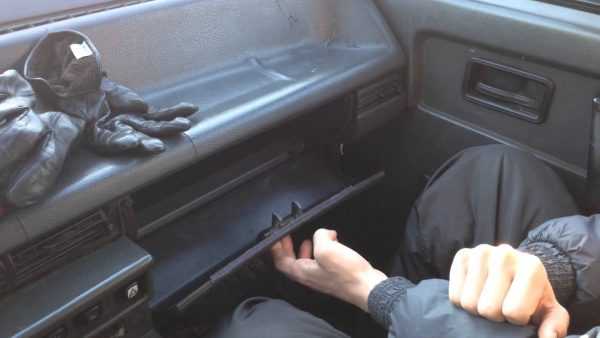

Открыв бардачок, можно увидеть с левой стороны диагностический разъём ЭБУ
Особенности замены датчика скорости на ВАЗ-2113, 2114, 2115
Основная роль датчика скорости (ДС) заключается в получении информации о количестве оборотов, передаваемых с шестерен коробки передач на передние колеса автомобиля, а также передачи этих данных на электронный блок управления (ЭБУ).
Контроллер обрабатывает полученную информацию и передает ее на панель управления, тем самым информируя водителя о скорости передвижения и пройденном расстоянии.
Кроме этого, на основании этой же информации, ЭБУ рассчитывает необходимые пропорции для топливной смеси, подаваемой в цилиндры двигателя.
В автомобилях ВАЗ 2114 могут встречаться два типа датчиков скорости:
- датчик с механическим приводом от шестерни КПП и тросовым приводом спидометра (имеет боковой отвод проводов и посадочное место для троса);
- датчик с механическим приводом от КПП и электронным соединением с контроллером;

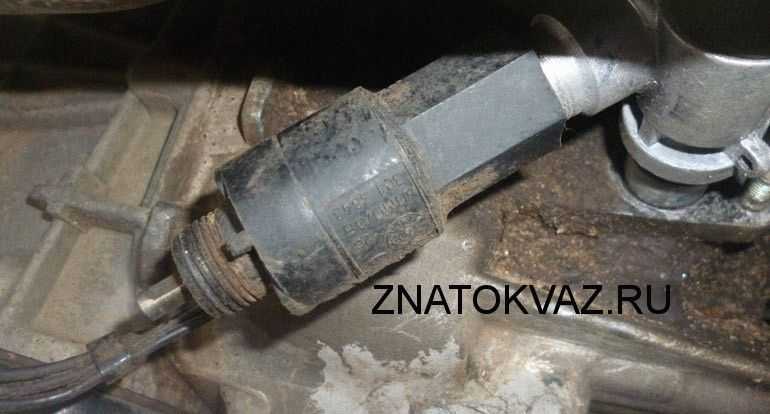

Датчик скорости расположен с тыльной стороны двигателя сверху на корпусе КПП.
