Замена датчика коленвала ваз 21114 своими руками

Комплексная проверка на Opel Vectra B

Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.

Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.

В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.

Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.

Но для комплексной проверки понадобится больше оснащения:

• Мультиметр;
• Мегаомметр;
• Прибор для измерения индуктивности.

Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.

Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.

Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.

Приборы на фото ниже.

Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.

На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.

Фото приборов ниже.

Перечень параметров, отображаемых диагностическим прибором и используемых для диагностики ЭСУД с контроллерами 2111-1411020-80/81/82, 21114-1411020-30/31/32, 21124-1411020-30/31/32.

Параметр	Наименование	Единица или состояние	Зажигание включено	Холостой ход (800 об/мин)	Холостой ход (3000 об/мин)
ТМОТ	Температура охлаждающей жидкости	oC	(1)	90-105	90-105
TANS	Температура впускного воздуха	oC	(1)	— 20…+50	— 20…+50
UB	Напряжение бортовой сети	В	11,8-12,5	13,2-14,6	13,2-14,6
WDKBA	Положение дроссельной заслонки	%	2-6
NMOT	Частота вращения колен. вала двигателя	об/мин	(1)	800±40	3000
ML	Массовый расход воздуха	кг/час	(1)	7-12* 8-13	24-30* 26-34
ZWOUT	Угол опережения зажигания	oп.к.в.	(1)	7-17	22-30
RL	Параметр нагрузки	%	(1)	18-24	14-18
FHO	Фактор высотной адаптации	(1)		0,7-1,03**	0,7-1,03**
TI	Длительность импульса впрыска топлива	мсек	(1)	3,5-4,3	3,2-4,0
MOMPOS	Текущее положение РХХ	шаг	(1)	40±15	90±15
DMDVAD	Параметр адаптации регулировки хол. хода	%	(1)	±5	±5
USVK	Сигнал датчика кислорода	В	0,45	0,05-0,90	0,05-0,90
FR	Коэффициент коррекции времени впрыска топлива по сигналу ДК		(1)	1±0,2	1±0,2
TATEOUT	Коэффициент заполнения сигнала продувки адсорбера	%	(1)	0-15	90-100
LUMS	Неравномерность вращения колен. вала	об/сек2	(1)	0…5	0…10
FZABG	Счетчик пропусков зажигания, влияющих на токсичность		(1)
VSKS	Мгновенный расход топлива	л/час	(1)	(1)	(1)
FRA	Мультипликативная составляющая коррекции самообучением		1±0,2	1±0,2**	1±0,2**
RKAT	Аддитивная составляющая коррекции самообучением	%	(1)	±5	±5
B_LL	Признак работы двигателя в режиме холостого хода	ДА/НЕТ	НЕТ	ДА	НЕТ
B_KR	Контроль детонации активен	ДА/НЕТ	(1)	ДА	ДА
B_LR	Признак работы в зоне регулировки по сигналу датчика кислорода	ДА/НЕТ	(1)	ДА	ДА
B_LUSTOP	Обнаружение пропусков зажигания приостановлено	ДА/НЕТ	(1)	НЕТ	НЕТ

(1) — Значение параметра для диагностики системы не используется.
* Значение параметра для ЭСУД с контроллером 2111-1411020-80/81/82
** При снятии клеммы аккумуляторной батареи эти значения принимают фиксированные значения (FHO=0,97-0,98, FRA=1).

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Как заменить и отрегулировать датчик положения коленвала (ДПКВ) на ВАЗ-2110, 2111 и 2112 своими руками?

Ни для кого не секрет, что при выходе датчика положения коленвала из строя автомобиль дальше поедет только на эвакуаторе или на буксире. Двигатель попросту будет невозможно завести, и датчик не ремонтопригоден, только замена. Датчик не из дешевых, поэтому прежде чем покупать новый рекомендую убедиться что причиной неисправности является именно ДПКВ, а не что либо другое, или просто косяк в проводке и фишке подключения датчика. Если же диагностика показывает что виноват именно он, топаем в ближайший магазин автозапчастей и приобретаем датчик, выглядит он следующим образом:

Для замены ДПКВ на ВАЗ-2110, 2111 и 2112 нам понадобится следующий инструмент:

Торцевой ключик на «10».

Набор щупов, что бы выставить зазор.

Ну и сам новый датчик коленвала.

Датчик расположен в непосредственной близости от шкива коленвала. Итак, снимаем колодку с датчика поддев ее отверткой или любым другим сподручным инструментом. (можно просто руками).

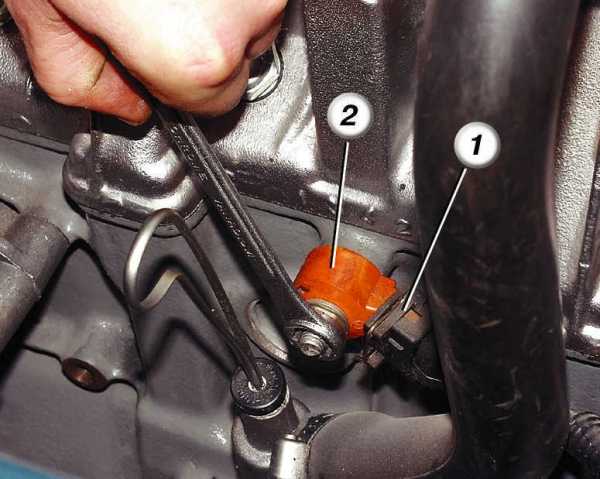

Затем берем приготовленный торцовый или рожковый ключик на 10 и им откручиваем болт, который крепит ДПКВ к двигателю.

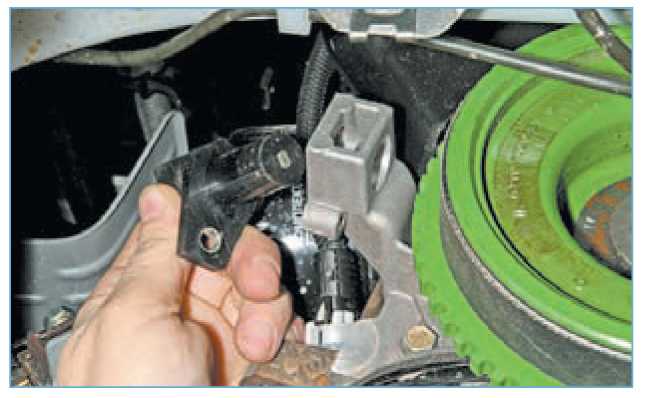

Затем откладываем в сторону снятый датчик, берем новый и ставим взамен старого, ошибиться при установке невозможно, он устанавливается только в одном положении. Прикручиваем обратно болт крепления датчика, и берем наш набор щупов. Ими то мы и отрегулируем или просто проверим получился ли у нас необходимый зазор нового датчика. Правильным расстоянием от зубов шкива коленвала до датчика считается 1 мм. плюс-минус 0,41 мм.

Если все верно – одеваем фишку на место и пробуем завести двигатель. Если расстояние больше – смотрим где косяк и что попало под датчик, может просто грязь. Проблемы с тем, что расстояние меньше я еще не встречал. Обычно все становится нормально и сразу.

Справочная информация: ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ) подаёт в контроллер сигнал частоты вращения и положения коленчатого вала. Этот сигнал представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала. На базе этих импульсов контроллер управляет форсунками и системой зажигания. ДПКВ установлен на крышке масляного насоса на расстоянии около 1+0,4мм от задающего диска (шкива) коленчатого вала. Шкив коленчатого вала имеет 58 зубцов расположенных по окружности. Зубцы равноудалены и расположены через 6°. Для генерирования «импульса синхронизации» два зуба на шкиве отсутствуют. При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания. Провод ДПКВ защищён от помех экраном, замкнутым на массу через контроллер. ДПКВ — самый главный из всех датчиков, при неисправности которого двигатель работать не будет. Этот датчик рекомендуется всегда возить с собой. Диагностика ДПКВ описана здесь. Датчик ПКВ — полярный прибор — при нарушении проводки следует подключать соблюдая полярность. В «обратном» включении двигатель не заведется.

Проверка на ВАЗ 2110

Омметром (мультиметром).

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Осциллографом.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

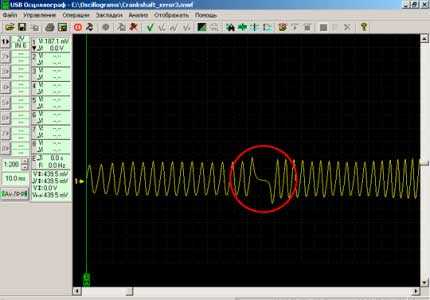

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Расположение ДПКВ — особенности конструкции

Обычно данный датчик располагается возле шкива привода ремня генератора. На этом шкиве обычно сделан по окружности зубчатый венец, так называемый диск синхронизации. Именно на вращение этого диска и реагирует датчик.

Стоит отметить, что для точного получения данных о вращении коленчатого вала, ДКПВ располагается на определенном удалении от диска.

У правильно установленного устройства расстояние между его сердечником и вершиной любого зуба должно составлять 0,6-1,5 мм.

Место расположения ДКПВ не самое удобное, но добраться до него вполне возможно.

На автомобилях используется несколько разных по конструкции и принципу работы ДПКВ:

• индукционный (один из самых распространенных);
• датчик, использующий эффект Холла;
• Оптический.

Об особенностях конструкции и работы каждого из них пока говорить не будем, перейдем сразу к неисправностям.

Признаки неисправности

Нарушение работоспособности данного устройства сразу же проявиться. Симптомами неисправного ДКПВ являются:

• Невозможность запуска силовой установки;
• Падение динамики авто во время движения;
• Плавающие обороты на разных режимах движения;
• Перебои в работе, неустойчивость оборотов холостого хода;
• При нагрузках возможно появление детонации.

Стоит отметить, что поскольку данный датчик очень важен для функционирования силовой установки, то при его неисправности электронный блок просигнализирует об этом загоранием «Check Engine».

Конечно, причиной появления данной надписи или значка на приборной панели может быть и нарушение работы в другой какой-то системе, однако в сочетании с указанными симптомами, можно зразу предполагать, что виной всех бед с авто является именно ДКПВ.

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

Место установки и элементы крепежа

Однако при этом важно учесть некоторые нюансы

1. Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
2. При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
3. Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
5. Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественной «десятке» не сложно. Наиболее проблематичным этапом работы является получение доступа к устройству, поскольку спрятано оно достаточно далеко. Тем не менее, если вы справитесь с этим, все последующие мероприятия покажутся вам сущим пустяком.

Только ни в коем случае не расслабляйтесь, действуйте аккуратно, последовательно, соблюдайте все метки и правила замены девайса.

 Загрузка …

Неисправности и замена датчика фаз

На сбой в работе ДПРВ указывает тот факт, что мотор заводится лишь в результате длительного вращения стартером (около 10 раз), при этом незначительно снижается мощность, ухудшается динамика, разбег автомобиля сопровождается провалами. При таких признаках не стоит затягивать с ремонтом датчика фаз, благо цена замены невысока.

Дополнительным подтверждением неисправности этого устройства становится повышенное расходование топлива. Если электродвигатель выявил в нем дефект, то он устраняет его из системы и начинает функционировать в аварийном режиме. В результате этого топливо начинает подаваться одновременно на все цилиндры без учета их расположения, основываясь на показания датчика коленвала.

Иногда при запуске двигателя на панели высвечивается сигнал «check engine» и показывает ошибку датчика фаз. Этот алгоритм считается нормой. Его предназначение в том, чтобы в процессе запуска движка, пока система управления ждет команды от ДПРВ, в случае его отсутствия могла перейти на режим получения данных с датчика коленвала. В результате этого заводится электродвигатель и включается сигнал ошибки № P0340, указывающий о необходимости проверки датчика фаз ВАЗ 2110.

Для эффективного устранения ошибки, вызванной ДПРВ, не обязательно обращаться в автомобильный сервис за квалифицированной консультацией. Чаще всего можно справиться своими силами, весь процесс занимает не более 10 минут.

Его замена начинается снятием питание от аккумулятора, в результате чего память блока управления будет сброшена. Если пренебречь этим этапом, то прибор продолжит функционировать в том же режиме, что и неисправный. Качественно работать он начнет лишь после нескольких запусков электродвигателя. Необходимый инструментарий — ключ на «10» и герметик для изоляции.

Следующим этапом замены датчика фаз на ВАЗ 2110 будет отсоединение проводов и съем с применением ключа. Новый прибор следует покрыть небольшим слоем герметика, перед монтажом необходимо выждать около 5 мин. Заключительный прием — установка устройства в посадочное место и подключение проводов.

Затем нужно подключить аккумуляторную батарею, завести электродвигатель и проверить сигнал лампочки «чек». Если она не включена, это указывает на правильную установку.

Датчик фаз (ДФ) — один из многочисленных датчиков, обеспечивающих работу двигателя. Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)». Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД , который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

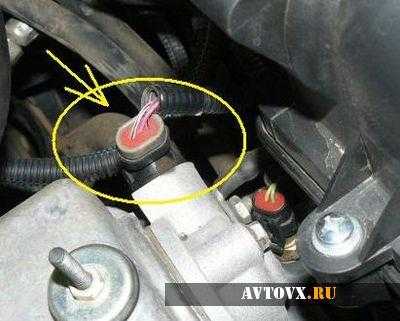

Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров

Обратите внимание на рисунок.. Если у вас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Если у вас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Замена

Замена ДПКВ производиться легко и не требует применения значительных
усилий в проведении данной работы. Необходимо лишь подготовить нужный
инструмент и можно приступать к работе.

Необходимый инструмент:

• Ключ на 10мм;
• Пассатижи;
• Проникающая смазка (WD-40);

Процесс замены

Для проведения замены можно воспользоваться смотровой ямой
или демонтировать правое переднее колесо для удобства.

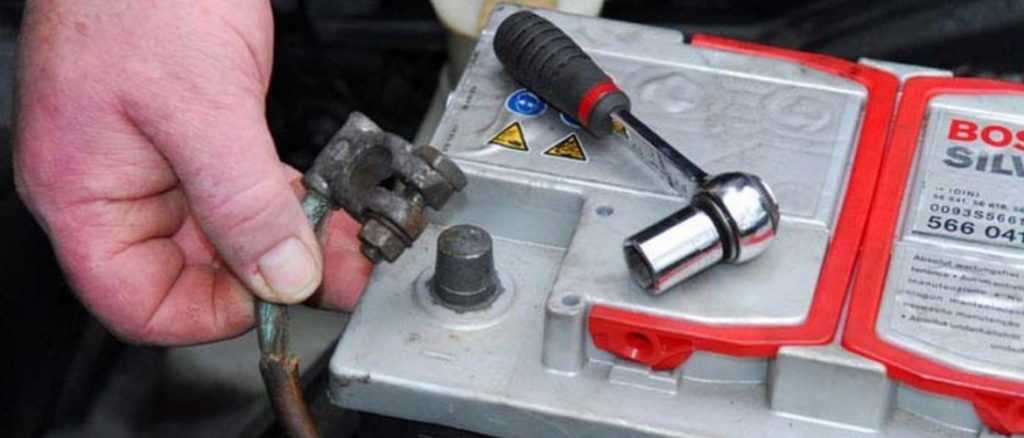

Снимаем минусовую клейму с АКБ;

Вынимаем разъем с датчика;

Откручиваем датчик от крепления ключом на 10мм и с помощью пассатиж вынимаем его из кронштейна.

Устанавливаем новый датчик в обратной последовательности.

Надеемся, наша статья была Вам полезна.

Категория: Датчики

Назначение датчика фаз

Прибор нужен для того, чтобы определять циклы работы электродвигателя. Кулачки распределительного вала вызывают движение запорно-регулирующего клапанного механизма, а ДПРВ выявляет открытие конкретного клапана. Такая система управления является интегральной, включающей в себя чувствительный элемент и механизм трансформирования сигнала. Работа состоит в том, что прибор фиксирует цилиндрические фазы впуска и выпуска.

Для карбюраторных силовых агрегатов в нем нет необходимости, поскольку искра поступает в момент сжатия и по окончании выпуска выхлопных газов. С этой целью справляется датчик показаний коленвала.

Прибор размещается в верхней части головки блока возле воздухоочистительного фильтра. Особенности его работы основаны на эффекте Холла. ДПРВ, состоящий из магнита и полупроводника, фиксирует перемену напряжения под воздействием электромагнитного поля. При постоянном магнитном поле датчик безучастен. Для изменения параметров в магнитную зону должен попасть металлический элемент. В автомобиле таким элементом являются зубцы на распредвале в области, контролируемой ДПРВ.

Для того, чтобы автомобиль работал безотказно, он требуют периодической диагностики систем и механизмов. Если при диагностировании датчика фаз выявлены неисправности, то потребуется его проверка. Для поверхностного анализа необходим вольтметр.

Первым этапом станет замер напряжения в электроцепи. Для этой цели, не выключая зажигания и отключив разъемы, следует проверить уровень напряжения на контактах к ДПРВ. Если его нет, то вся беда состоит в неисправных проводах или недостаточном контакте при замыкании из-за банального окисления или размыкания контактов. В результате проверки цепочки, как правило, необходима зачистка контактов и прозванивание проводки на электроклеммах и контакте.

При наличии напряжения нужно присоединить вольтметр к прибору и минусовому контакту его питания, в результате при оборачивании распредвала вольтметр покажет перемену напряжения в диапазоне 0…5 Вольт. При отсутствии изменений нужно будет купить новый датчик фаз «десятки» для замены старого.
