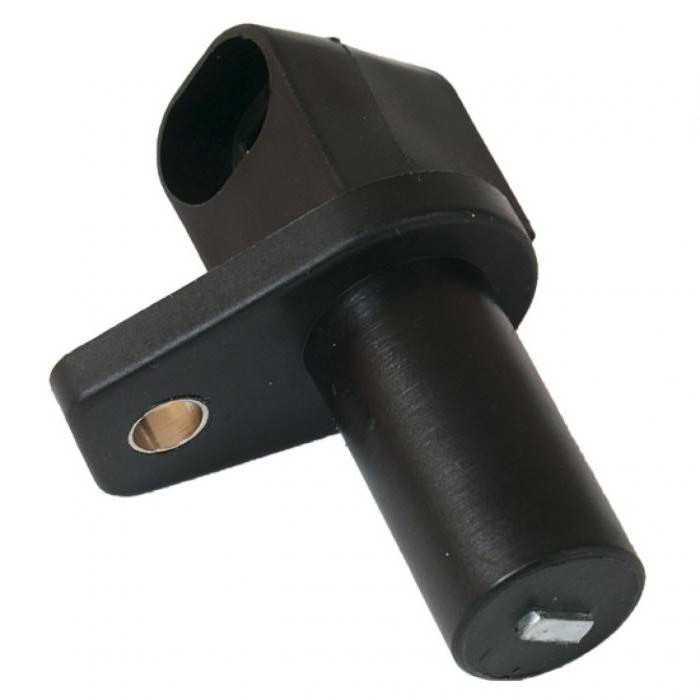

Как проверить ДПКВ ВАЗ-2114 на исправность

Для проверки датчика положения коленчатого вала его необходимо снять и осмотреть на предмет механических повреждений. Если на датчике обнаружена грязь, то деталь следует хорошо почистить.

Проверить ДПКВ можно с помощью омметра. У исправного датчика сопротивление катушки составляет 550-750 Ом. Мультиметром проверяют индуктивность обмотки, но быть уверенным в исправности ДПКВ нельзя, даже если все показания будут совпадать с допустимыми параметрами. В данном случае никак не учитывается состояние магнитного сердечника, поэтому для диагностики лучше всего подойдет осциллограф.

Можно по-всякому проверять ДПКВ, но логичнее будет просто заменить его сразу на новый. Если причина не в датчике, нужно искать причину неисправности дальше. Старый ДПКВ можно убрать в запас, он пригодится. Стоит датчик коленвала на ВАЗ совсем недорого, так стоит ли мучиться с замером сопротивления и индуктивности? Цена ДПКВ колеблется в пределах 250-350 рублей, и в дороге запасной датчик может очень выручить.

Как снять устройство?

Расположен датчик со стороны привода генератора, напротив шкива коленчатого вала. Вы его можете найти, посмотрев на заднюю часть мотора, на масляный насос. Прежде чем снимать устройство, сделайте метки — это позволит установить новый в правильное положение. Следовательно, работа двигателя не нарушится после проведения ремонта.

Для демонтажа вам потребуется ключ на 10. Порядок проведения работ такой:

1. Отсоедините колодку с проводами, которыми произведено подключение устройства к системе управления двигателем.
2. Сделав метки, выкрутите гайку с корпуса датчика.
3. Снимите устройство для проверки или замены.

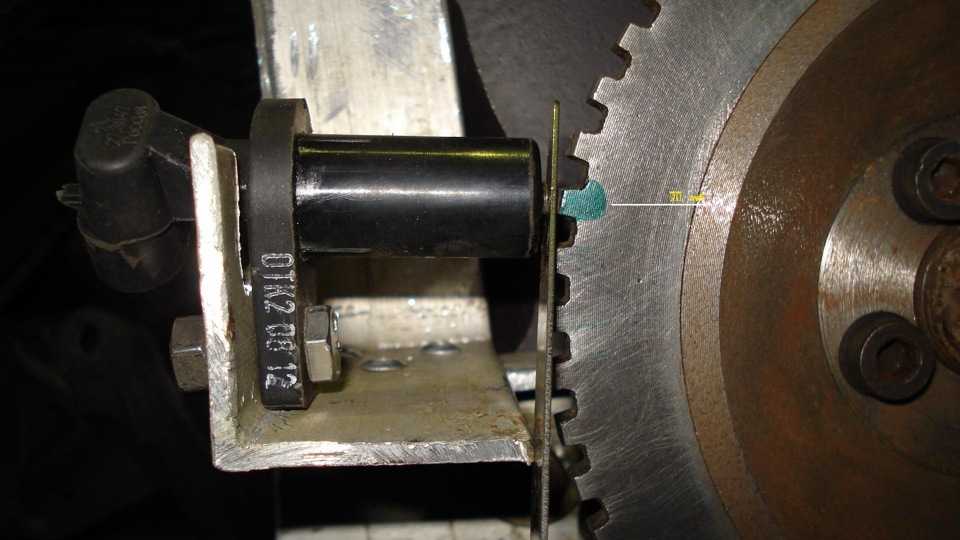

Но быть может, датчик работает нормально, поэтому его потребуется проверить. Прежде чем снимать ДПКВ, измерьте расстояние от его края до шкива — оно должно быть в интервале 0,6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Особенности замены

Теперь вы знаете, коленвала ВАЗ-2110, а если он сломан, нужно осуществить замену.

Обратите внимание на несколько нюансов, которые обязательно следует учитывать:

1. Старайтесь приобретать качественные изделия, которые рекомендованы заводом-изготовителем.
2. Обязательно делайте метки для удобной замены устройства.
3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимом пределе.
4. Момент затяжки резьбовых соединений — 8-12 Н*м.
5. Прежде чем установить новый датчик, проведите замер сопротивления.

Своевременная чистка активной поверхности устройства обеспечит его нормальную работу на протяжении долгого срока. Только нельзя применять грубые методы — используйте мягкую ветошь или старую зубную щетку (наиболее подходящий инструмент для такой работы). Применение металлических щеток или наждачной бумаги недопустимо. Чтобы лучше отходила грязь от поверхности, нанесите небольшое количество типа WD-40. После насухо вытрите ДПКВ и попробуйте запустить двигатель.

Датчик положения коленчатого вала (ДПКВ) также называют датчиком синхронизации, поскольку за счёт него синхронизирует свою работу с работой двигателя.

Где расположен датчик положения коленвала?

Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.

Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.

При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:

• Подсчитать количество необходимого для впрыска топлива;
• Выявить нужный момент для впрыска;
• Поменять угол поворота распределительного вала;
• Определить, произошло зажигание или нет (актуально для бензиновых моторов).

Замена данного датчика на ВАЗ 2110-ВАЗ 2112

1. Датчик – электронный компонент движка, к нему подсоединяются провода, поэтому перед началом работы обесточьте бортовую сеть у автомобиля: скиньте клемму минус с АКБ (процедура описана в статье: «Замена аккумулятора на автомобилях »).

2. Теперь отожмите рукой фиксатор, крепящий проводку на датчике, и отсоедините его (фото 1). Действуйте аккуратно, на практике достаточно случаев поломки фиксатора из-за чрезмерного воздействия. Далее с помощью ключа отверните болт, благодаря которому датчик крепится на кронштейне (фото 2) и снимите датчик. На приборе включите функцию вольтметра с пределом измерения до 200 мВ и подсоедините провода, идущие от него, на выводы датчика (фото 4). Взяв отвёртку с плоским лезвием, очень быстро попытайтесь проносить её над лицевой части датчика. Прибор начнет выдавать показания в районе 0,3 В. Ничего не происходит? – осуществите замену датчика.

Примечание!

Правильнее проверять датчик на исправность, когда он установлен на машине К выводам датчика подсоединяется спец. прибор, заводите машину и наблюдайте за скачками на приборе. Учтите, машина не заведётся, аккумулятор сильно не сажайте.

3. Если окажется, что датчик подлежит замене, обязательно берите точно такой же: идентичной формы и длины. После установки, проверьте набором специальных щупов расстояние между лицом датчика и зубьями шкива коленвала, данное расстояние должно быть в пределах 1±0,41 мм.

Дополнительный видеоролик:

Ниже представлены видеоматериалы по теме сегодняшней статьи, рекомендуем ознакомиться.

Современные «десятки» оборудуются массой различных узлов и устройств, выполняющих самые разные функции. Датчик коленчатого вала на ВАЗ 2110 является одним из наиболее важных элементов в автомобиле и напрямую воздействует на его работоспособность. Где располагается данный датчик? Какие признаки его неисправности? Как заменить ДПКВ самостоятельно? Об этом далее в статье.

На 8- либо 16-клапанном моторе ДПКВ выполняет не контролирующие функции, а осуществляет синхронизацию фаз по впрыску топлива. Помимо этого, датчик коленвала передает импульс для воспламенения воздушно-топливной смеси в камере сгорания двигателя, поэтому поломка контроллера способна повлечь за собой не слаженную и некорректную работу различных систем транспортного средства, следовательно, нормальная робота мотора будет невозможной.

Сам по себе ДПКВ представляет собой прибор индуктивного типа. Данный контроллер реагирует на прохождение зубьев на задающем диске, который установлен на шкиве привода генератора, а возле него вмонтирован сам контроллер. Стоит отметить, что на шкиве находится 58 зубьев, между которыми располагается впадина размером на два зубца. Она дает возможность производить синхронизацию с верхней так называемой «мертвой точкой» поршней силового агрегата. Когда впадина проходит возле контроллера, на блок управления мотором поступает соответствующий сигнал.

Конструкций устройств данного типа достаточно много, а их принцип работы основывается на датчике Холла. В последнем случае, помимо всего другого, регулятор реагирует и на вращающийся вал, но его срабатывание производится из-за прохождения постоянного магнита.

Как система топлива получает сигнал от датчика?

Во время работы датчика бортовой компьютер (микроконтроллер внутри машины) определяет конкретное положение поршня в определенный момент его работы в каждом из цилиндров. Для регулирования работы с помощью датчика процесс строится по следующему плану:

1. Коленчатый вал имеет специальное зубчатое колесо, в котором 2 зубчика специально пропущены.
2. При движении коленчатого вала все зубчики проходят рядом с датчиком ДПКВ, при этом сильно искажая состояние его магнитного поля.
3. В результате формируется импульсы в катушке индуктивности данного прибора, которые направляются в базу данных бортового компьютера. При этом отсутствующие 2 зуба являются стартовой или нулевой точкой, благодаря которой компьютер определяет начальное положение вала.
4. Далее компьютер внутри машины подсчитывает количество посланных прибором импульсов и определяет положение коленвала в каждый период времени.
5. После этого обратный сигнал посылается компьютером на датчик, отвечающий за срабатывание топливной форсунки, которая уже подает топливо в системе зажигания.

Таким образом, если ДПКВ работает верно, автомобиль будет работать с наибольшей производительностью, затрачивая при этом минимум топлива.

Основные признаки неисправности ДПКВ

Основные признаки появления неполадок при работе датчика положения коленвала:

1. Процесс “детонирования” двигателя (появляется характерный стук при работе гидрокомпенсаторов) во время большей нагрузки на автомобиль, при заезде на высокие горные поверхности на пониженных оборотах.
2. Двигатель работает неустойчиво – резкое падение оборотов на холостом ходу сменяется таким же резким их увеличением. Также ваш автомобиль может просто заглохнуть при работе вхолостую как в процессе езды по трассе, так и при остановке на время, например, на светофоре.
3. Мотор не набирает оборотов, хотя и работает на полной мощности.
4. Мощность мотора периодически падает и поднимается при отсутствии каких-либо внешних факторов, влияющих на этот процесс.
5. Значительно снижаются аэродинамические характеристики автомобиля.
6. Возникают проблемы при запуске двигателя (быстро глохнет или вообще не заводится).
7. Пропадает искра при зажигании системы – либо не появляется, либо вовсе может отсутствовать.

В случае, если вы обнаружили не менее 3 признаков, из приведенных выше, значит, проблема кроется именно в датчике положения коленвала.
