Методы проверки ДПКВ
Существует три основных способа, с помощью которых можно проверить работоспособность датчика положения коленчатого вала. Сделать это можно и без сложных приборов (точность в таком случае не гарантируется), но обязательно устройство перед проверкой необходимо демонтировать. При этом обозначив его положение метками. Это нужно для того чтобы при последующем монтаже у вас не возникло проблем с запуском двигателя.

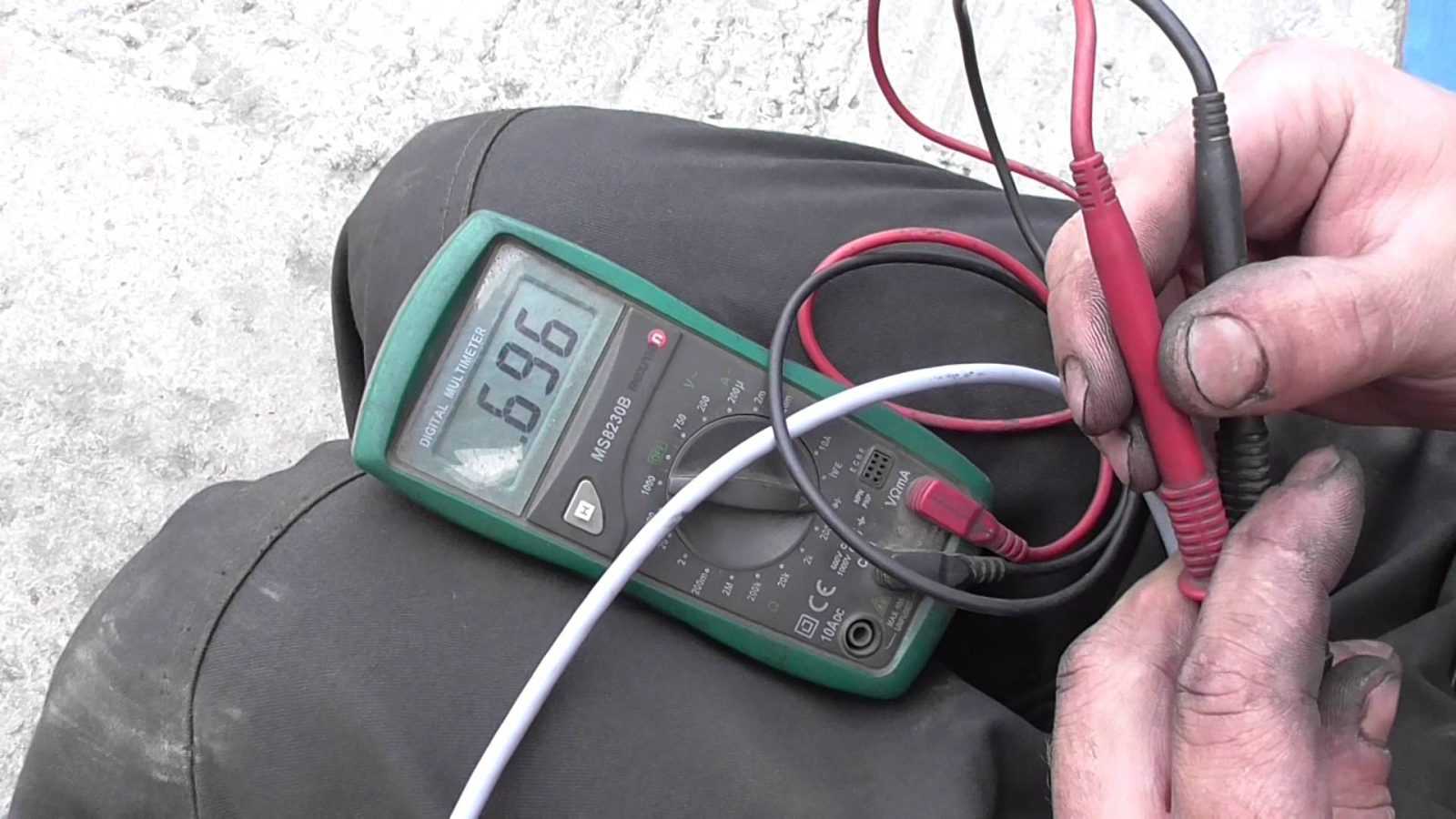

Итак, первый метод проверки заключается в измерении сопротивления катушки индуктивности. Метод самый простой, однако он не дает полной уверенности в точности результата. Для выполнения указанной процедуры вам необходим стандартный электронный мультиметр, включенный в режим измерения сопротивления изоляции.
Проверка проводится попарно на выводах проводов. Если с изоляцией все в порядке, то соответствующее значение будет находиться в пределах от 500 до 700 Ом. Если же это значение ниже, то велика вероятность появления межвиткового короткого замыкания. Как следствие, датчик будет выдавать некорректные значения.
Второй метод — проверка индуктивности катушки. Что касается приборов, то в данном случае вы можете воспользоваться непосредственно цифровым мультиметром, имеющим режим измерения индуктивности. В противном случае необходимо применить дополнительное оборудование с соответствующей функцией. Значение индуктивности обычно составляет от 200 до 400 Гн.
И наконец, третий метод заключается в использовании осциллографа. Это самый сложный способ проверки, однако, он дает самый точный результат. В частности, с его помощью можно не только констатировать факт исправности или неисправности катушки, но и оценить ее общее состояние. Это становится возможным благодаря фиксации образования сигналов на ней.
Для работы вам понадобится электронный осциллограф, компьютер и соответствующее программное обеспечение для их взаимодействия. Для проверки запускают двигатель на холостых оборотах, и подключают щупы осциллографа параллельно к выводам датчика положения коленчатого вала.
Если он исправен, то на экране прибора вы увидите ровную осциллограмму без рывков и разрывов. Когда последние имеют место, то это означает, что датчик неисправен. Также предварительно можно снять ДПКВ и проверить его, проведя перед его чувствительной поверхностью металлический предмет. В этом случае на экране вы также увидите, как формируется сигнал в катушке датчика.
Датчик скорости — ДС.

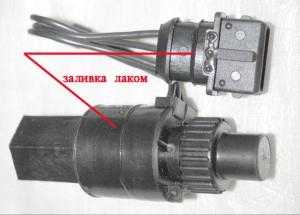

Мозг использует сигнал с датчика скорости для управления работой двигателя на холостом ходу. И поддержкой оборотов «подхвата» во время движения автомобиля накатом. Исполнительным механизмом данной цепи является регулятор холостого хода, который управляет подачей воздуха в обход дроссельной заслонки. Хватит теории, будем ближе к народу. В подделках по этому датчику, обгоняя оригинал на порядок — братья китайцы. 8 из 10 датчиков, которые я держал в руках в магазинах и на рынке китайского производства. Работают месяца три, после чего сообщают о своем уходе из жизни «чек энжином». В чем отличие оригинала от палева? На фото я стрелочками указал где провода входящие в разъем залиты лаком. А также лаком залит шов корпуса, который состоит из двух частей. Наследники Мао считают это излишеством, и именно поэтому датчик умирает после наступления первой Питерской слякоти.
Алгоритм работы инжекторной системы
Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы со всех датчиков. Но сначала эти сигналы преобразовываются, при необходимости усиливаются. Микроконтроллер программируется на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные характеристики двигателя.
Можно добиться увеличения мощности (расход бензина при этом возрастет) либо же уменьшения расхода (пострадает мощность). Но большая часть автомобилистов предпочитает программы, которые обеспечивают работу со средними параметрами. При этом сигнал от датчика положения коленвала ВАЗ-2110 не меняется, корректируется только реакция исполнительных устройств на изменение входных данных.
