Датчик холостого и заднего хода lada priora: где находится, признаки неисправности и замена

Инжекторная система

В настоящее время автомобили стали совершеннее и технологичнее. Процесс управления с карбюраторного двигателя перешел на инжекторный. Инжектор двигателя автомобиля по сравнению с карбюратором намного надежнее.

Инжекторная система позволят более правильно управлять
двигателем автомобиля, что позволяет экономнее расходовать топливо. Современные
автомобили оснащаются только инжекторными двигателями, так как использования
карбюраторного  двигателя не целесообразно.

Инжекторная система использует большое количество различных датчиков, которые посылают сигналы на электронный блок управления двигателем. Так как в инжекторной системе используется большое количество датчиков, они довольно часто выходят из строя. Это связано со старением или же неправильной эксплуатацией автомобиля.

В данной статье речь пойдет про все датчики установленные на автомобили Лада, какую они выполняют роль и для чего нужны.

FakeHeader

Comments 37

Все правы по своему, зависит от прошивки и модели эбу.

Че за шляпу пишут? Лучше бы перед установкой посоветовали дросельную заслонку почистить а потом на все чистое ставишь новый РХХ и все. Не надо ни каких танцев с бубнами завел и поехал!

Я уже почистил, спасибо)

Вытаскиваешь старый, вставляешь новый, есть шанс что после заводки двигатель в отсечку пойдет, если идет в отсечку, глушишь и снова заводишь и все…

На прогретой если сдёрнуть фишку рхх- просто шток будет сильнее выдвинут, чистить удобнее.

Не знаю, я поставил ничего не смазывая, просто зажигание включил /выключил 5 раз и все на 6 раз завел и нормально все работает

Вот, не надо его регулировать!

Если вытащить фишку — более чем выскочит ошибка ничего НЕ БУДЕТ.

Главное утопить шток перед установкой. Ничего смазывать не нужно.Для этого:1. Подключить РХХ. ВКЛ зажигание2. Сдернуть фишку с РХХ. Отключить зажигание3. Через 30с — надеть фишку4 Повт еще один раз п.1-3, если необходимоШток втянется практич до упора. Обычно ОДНОГО цикла достаточно!

После установки вкл и выкл зажигание — выполнится автокалибровка, а точнее выставится положение «0», подождать 30с и спокойно завести машину.

(Главное утопить шток перед установкой) каким образом?

Да запросто.1. Подключить РХХ. ВКЛ зажигание2. Сдернуть фишку с РХХ. Отключить зажигание3. через 30с Надеть фишку4 Повт еще один раз п.1-3Шток втянется практич до упора. Обычно ОДНОГ цикла достаточно!Все предельно просто.

ну не так уж и просто, для рядового пользователя с полныим непониманием принципа работы. Тут руку набить надо. Иначе если попутал пункты местами или замешкался и ж»па нового рхх отстрелит как челнок от ракеты)) А вообще по умолчанию они и дут во взведенном положении.

Раза 3 менял на новый, а уж сколько чистил и не упомнить, никогда ничего не адаптировал, поставил и завел, холостые внорме всегда. На упаковке нового датчика, так и написано, что не надо ничего регулировать и настраивать.

(Главное утопить шток перед установкой) каким образом?

Еще вариант — собрать мини драйвер ШД. Так называемый «пошагиватель»,

Тема такая, меняешь рхх, смотри по цифрам на датчике. После замены может получиться так что с новым рхх будут плавать обороты, также после сброса газа может глохнуть. От бывалого диагноста перенял метод адаптации. Тоесть установил новый рхх, включаешь зажигани, но не заводишь, насос накачал, выключаешь зажигание, далее снова включаешь зажигание, педаль газа нажимаешь плавно до упора и плавно возвращаешь в исходное положение, выключаешь зажигание. Далее просто запускаешь авто. Это нужно чтобы эбу ну новом датчике выставило зазор штока и синхронизировали датчик рхх с дпдз. Замена дпдз производится с такой же системой сопряжения. Для кого то бред, но я этим пользуюсь неоднократно и сбоев в работе не было.

Скажи, если на заведенной снять фишку с РХХ что должно произойти? Я снимаю и ничего не происходит вообще а с ДПДЗ снимаю — глохнет.

Когда с рхх снимешь фишку ничего не произойдет, но при нажатии на газ будет провал. Когда фишку с рхх снимаешь ответственность за хх ложится на дпдз и режим эбу становится аварийным. А если с дпдз скинуть разъем авто глохнет. Так должно быть.

Скажи, если на заведенной снять фишку с РХХ что должно произойти? Я снимаю и ничего не происходит вообще а с ДПДЗ снимаю — глохнет.

Правильно, с ДПДЗ- глохнет

Тема такая, меняешь рхх, смотри по цифрам на датчике. После замены может получиться так что с новым рхх будут плавать обороты, также после сброса газа может глохнуть. От бывалого диагноста перенял метод адаптации. Тоесть установил новый рхх, включаешь зажигани, но не заводишь, насос накачал, выключаешь зажигание, далее снова включаешь зажигание, педаль газа нажимаешь плавно до упора и плавно возвращаешь в исходное положение, выключаешь зажигание. Далее просто запускаешь авто. Это нужно чтобы эбу ну новом датчике выставило зазор штока и синхронизировали датчик рхх с дпдз. Замена дпдз производится с такой же системой сопряжения. Для кого то бред, но я этим пользуюсь неоднократно и сбоев в работе не было.

Педаль газа в этом алгоритме однозначно лишняя. ВКЛ/ВЫКЛ зажигания и РХХ позиционируется по «0» положению гарантированно.

Не сложно педалькой «передернуть»))) как научили так и пользую. Если газулькой не дергать, синхронизации с дпдз не получишь, а это значит датчики будут в разнобой работать (типо лебедь раком щуку…) а эбу их попытается в кучу собрать. Поэтому спорить и утверждать не хочу, все люди взрослы, я совет дал, а будут им пользоваться или нет дело каждого.

Описание датчика ЗХ

При желании сдать назад, важно подать сигнал другим участникам движения о своих намерениях, чтобы избежать аварийной ситуации. Эту функцию выполняет датчик заднего хода (ДЗХ)

Назначение и принцип работы

ДЗХ предназначен предупреждать о намерении водителя совершить движение задним ходом. Кроме того, в темное время суток и при плохой видимости яркий свет лампочки заднего фонаря позволяет видеть обстановку позади машины.

Когда КПП переключается в режим заднего хода, срабатывает концевой выключатель, который получает питание от АКБ. Благодаря выключателю замыкается цепь, лампа получает питание и загорается. При выключении задней передачи цепь разрывается, и лампочка гаснет.

Типичные неисправности

Существует несколько причин, по которым не горят фонари заднего хода:

• перегорели лампочки;
• повреждена проводка;
• перегорел предохранитель;
• повреждена изоляция, что может привести к замыканию;
• плохой контакт на датчике;
• неисправен датчик.

Для устранения неисправности может потребоваться проверка всех возможных причин.

Датчик холостого хода на ВАЗ-2110

Регулятор холостого хода.

Для начала определимся с каталожным номером и ценой узла. С конвейера на автомобили с 1,5 и 1,6-литровыми инжекторными моторами устанавливали датчик холостого хода с оригинальным каталожным номером 2112-1148300. Его цена на 2018 год — порядка 500-550 рублей в зависимости от жадности продавца.

Осторожно, не перепутайте датчик, необходимый нам снизу

Как работает и как не работает?

Датчик холостого хода в разобранном виде.

Устройство прибора не слишком сложное. Он состоит из шагового электромоторчика, калиброванного подпружиненного конуса и штока. Устанавливается во впускном коллекторе после дроссельной заслонки. Именно этот регулятор и отвечает за бесперебойную и ровную работу двигателя на холостых оборотах.

Датчик на дроссельном узле.

Попросту, регулятор-датчик холостого хода — это простой клапан или исполнительный механизм, который контролирует подачу воздуха при закрытой заслонке, согласно командам электронного блока управления двигателем. При запуске мотора в холодную погоду, ЭБУ приоткрывает регулятор холостого хода и подаёт больше топлива в камеру сгорания, повышая обороты для ускорения прогрева двигателя.

Принцип работы.

Как только двигатель прогревается до рабочей температуры, шаговый электродвигатель перемещает шток с коническим клапаном вперёд и сокращает количество потребляемого воздуха, тем самым снижая обороты. Так датчик работает.

Признаки неисправности датчика

А не работает он в тех случаях, когда:

• двигатель не держит холостые, обороты плавают;
• мотор глохнет на холостых и при движении на нейтралке при закрытом дросселе;
• холодный двигатель не запускается без открытой дроссельной заслонки, то есть, пока мы не нажмём на педаль газа, мотор не запустится;
• низкие и нестабильные холостые при прогреве двигателя.

При этом лампа Check Engine гореть не будет. Если она загорается, тогда причину ищем в датчике положения дроссельной заслонки. В том случае, когда симптомы налицо, но лампа не горит, причину следует искать именно в нашем датчике. Поэтому сейчас мы его проверим на работоспособность.

Особенности установки нового РХХ на Приоре

На самом деле сложностей при установке нового датчика быть не должно, так как выполняется все в обратной последовательности. Но все же стоит отметить один факт.

На этом наверное все, что можно было сказать о замене данной детали.

С полгода назад заметил я, что при остановке на перекрестках, стрелка тахометра чуть плавала.После нажатия на педаль газа, обороты выравнивались.Был как то на диагностике, но она ничего не показала.Было решено заменить топливный фильтр и сеточку в бензобаке.Замена не решила эту проблему.

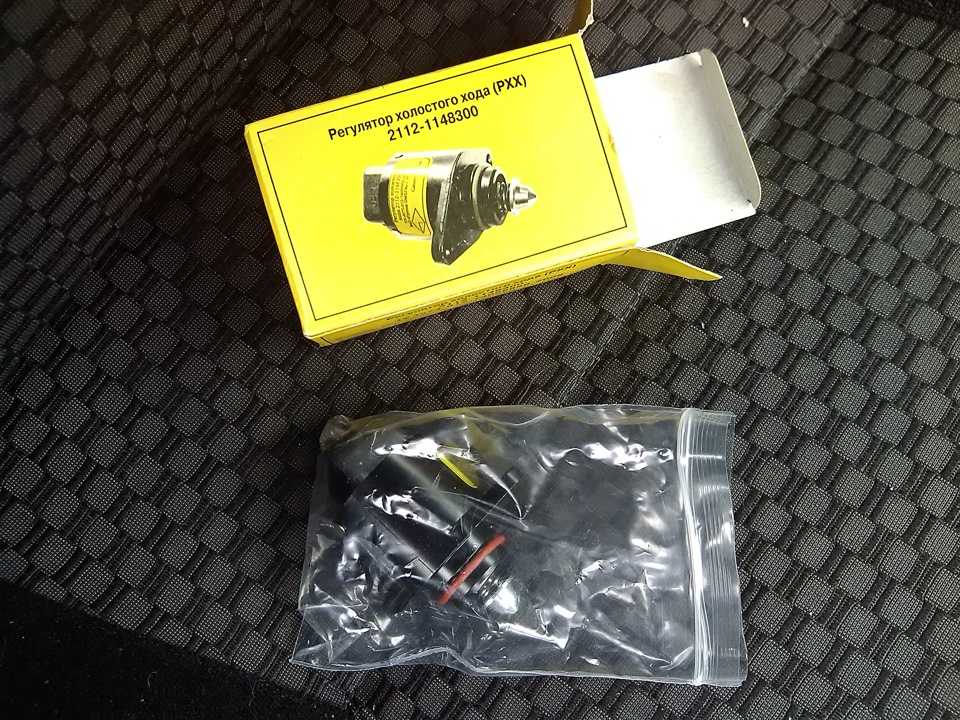

Поэтому сегодня был в городе и решил не поскупиться и заменитьРегулятор холостого хода он же ДХХ. Цена его составила 350р.Приехав домой, сразу принялся снимать старый датчик.Снятие показало. что он весь в сильном нагаре, и место куда он устанавливается.Отверстие прочистил и установил новый датчик.Замена проста 2 винта крестовых.

Завел машину обороты 3тыс. я такой не понял, дал газку они еще выше 4тыс.Думаю ну все паленый какой нибудь, так как он отличался от заводского.Заглушил машину снова завел -все нормально поработала, газанул несколько раз двигатель шепчет. Обороты стали как то ровнее и набирает двигатель их без запоздания.

Потом понял, что жидкость которой прочищал все внутри воспламеняемая, видно от нее были высокие обороты.

Всем удачи в эксплуатации своих автомобилей!

Если на вашей Ладе Приора появились «плавающие» обороты, то обязательно нужно проверить датчик холостого хода. Среди всех неполадок двигателя некорректно работающий холостой ход может проявляться в следующих случаях:

1. В момент переключения скоростей глохнет двигатель.
2. Обороты двигателя самостоятельно повышаются или понижаются.
3. При остановке автомобиля с работающим двигателем обороты резко падают.

Все эти симптомы указывают на неисправность датчика холостого хода. Но перед тем как начать его ремонт, нужно точно знать, где он находится и как он выглядит.

Назначение, принцип работы и типичные неисправности датчика ХХ

Такой датчик холостого хода, цена которого не составляет большой суммы денежных средств, в своем составе содержит 2 основных важнейших компонента: шаговый ЭДГ двухполюсного назначения и клапан конусного сечения, которые совмещены между собой. Перемещение клапана (выдвижение или втягивание) происходит по командам электронного блока управления, при этом сечение для прохода воздушной смеси меняется в зависимости от направления движения иглы клапана.

Если игла датчика холостого хода выдвинута максимально вперед, что соответствует нулевому значению шагового индикатора, то смесь не поступает в воздушную магистраль топливной системы. В случае, если игла втягивается, то в топливную систему транслируется воздушный поток, прямо пропорциональный степени открытия иглы и отходу ее от седла клапана.

На нашем интернет-ресурсе размещено фото датчика холостого хода Лада Приора, чтобы неопытный автолюбитель имел представление о внешнем виде и месте размещения данного устройства в силовом отсеке автомобиля.

К дефектам датчика холостого хода Лада Приора следует отнести нижеследующие факты:

• нестабильная работа силовой установки в режиме холостых оборотов;
• спонтанное увеличение или падение мощности мотора;
• отказ агрегата от эксплуатации при выключении скорости;
• отсутствие увеличенных оборотов при запуске мотора «на холодную»;
• падение холостых оборотов при включении дополнительного электрооборудования транспортного средства.

Если при эксплуатации транспортного средства слышны перебои в работе силовой установки в режиме холостого хода, то требуется проведение проверки датчика холостого хода автомобиля Приора для выявления конкретного дефекта.

В Ладе Приора датчик холостого хода является устройством исполнительного типа, которое не интегрировано в бортовую схему ЭБУ автомобиля. Поэтому с помощью бортового компьютера диагностику данного гаджета провести невозможно. В связи с этим, при дефектах датчика холостого хода ВАЗ Приора и транспарант «CHECK ENGINE» не высвечивается на панели приборов.

Однако симптоматика дефектов датчика холостого хода аналогична признакам дефектов другого датчика — позиционирования заслонки дросселя, на дефекты которой как раз и показывает транспарант ошибки в двигательной системе. Знакомый большинству российских автолюбителей способ проверки датчика холостого хода состоит в следующем:

1. Заглушить силовую установку.
2. Рассоединить контактную колодку от датчика холостого хода.
3. Мультиметром произвести замеры значений сопротивлений обмоток датчика, которые между разъемами А и В, и С и D должны составлять 40-80 Ом. При замере значений сопротивлений между разъемами В и С, А и D электронное измерительное устройство должно сигнализировать об обрыве цепи (показывать значение «бесконечности»). При таких параметрах электрической цепи прибор относится к исправным элементам.

В Ладе Приора датчик холостого хода тестировать штатным мультиметром большого смысла нет. Замеры значений сопротивлений контактов обмоток мало поможет поиску дефекта, ведь основная проблема таких гаджетов состоит в закоксовывании игольчатого контакта, который из-за этого выдает некорректные показания. Приобретать тестер для этой процедуры весьма накладно, поэтому предлагается использование подручных средств, из которых можно изготовить самодельный тестер.

Основой электронного измерительного прибора может послужить трансформатор с выходным напряжением 6 Вольт переменного тока (подойдет компонент от зарядки «мобильника»). При исправности датчика холостого хода при параметрах напряжения 6 В и силе тока 0,6 А лампочка должны выдавать слабый свет, а при дефекте (заедании штока) свечение будет достаточно ярким.

Как провести диагностику РХХ

Заметили указанные выше “симптомы”? Удостоверьтесь, что проблему вызывает именно неисправность датчика. Если среди инструментов найдется вольтметр, то диагностику можно провести самостоятельно. Чтобы проверить РХХ Приоры, сделайте следующее:

• зафиксируйте машину, затянув ручник и убедившись, что авто не сдвинется с места;
• откройте капот, отвинтите шурупы на пластиковом кожухе, снимите пластину;
• возьмите вольтметр, пару нарезанных проводов;
• достаньте компонент, фиксирующий колодку жгута;
• отключите колодки от регулятора;
• воспользуйтесь щупом вольтметра с пометкой минус, подсоедините его к двигателю;
• включите зажигание в режиме холостого хода.

Если показатели будут ниже двенадцати вольт, придется менять РХХ, ведь он не подлежит ремонту.

Если не обладаете опытом в работе с автомобильной механикой, желательно обратится в автомастерскую.

Всем добрый день! Подскажите как правильно поменять РХХ на приоре? Где то написано что нужно что то, толи резинку, толи шток смазать маслом а где то пишут что нужно в какой то момент заглушить и снять клеммы что бы шток полностью вылез. Так все таки как нужно менять? Кто нибудь знает правильную последовательность действий? Если вытащить фишку из РХХ на заведенной что должно произойти? У меня ничего не происходит) а с ДПДЗ снимаю — глохнет.

Датчик холостого хода приора замена

РХХ — один из тех «датчиков» Лады Приоры, неисправность которого очень часто приводит к следующим последствиям:

• нестабильные обороты двигателя, плавающая стрелка тахометра
• зависание оборотов после пуска двигателя
• затрудненный пуск двигателя — слишком низкие обороты

Если хотя бы один из симптомов имеет место быть, проверка РХХ не помешает. При выявлении неисправности, данный регулятор необходимо заменить на новый. Ремонт этот довольно прост и можно все сделать самостоятельно. Под рукой необходимо иметь следующие инструменты:

1. Отвертка с крестообразным лезвием
2. Магнитная рукоятка

Самостоятельная проверка работоспособности

В большинстве случаев при возникновении проблем с ДПДЗ, высвечивается ошибка «check engine». Подключив диагностический прибор можно выявить ее код и причины ошибки. Случается так, что по каким-либо причинам «чек» не загорается, в таком случае без использования мультиметра при диагностике не обойтись.

Первым делом необходимо убедиться поступает ли питание на сам датчик. Для этого от устройства необходимо отсоединить фишку с проводами и произвести замеры контактов при включенном зажигании. Если питание поступает, то производится осмотр самого устройства.

Визуальное обследование датчика. В данном случае речь идет о проверке внутренних составляющих изделия. Наиболее часто происходит потеря контакта ползунка с резистивным слоем.

Как уже говорилось выше, при выявлении причин неисправностей в датчике он подлежит замене.

Датчик скорости

Датчик скорости устанавливается на корпусе КПП, предназначен
для измерения скорости автомобиля, и подсчета пройдённого километража. Так же
датчик скорости подает показания для приготовления топливовоздушной смеси при движении
авто. Можно заметить, что когда автомобиль катится на нейтральной скорости, то
обороты ХХ немного выше, чем когда автомобиль стоит на месте. При неисправности
практически всегда загорается лампочка «CheckEngine».

Признаки неисправности датчики:

• Нет повышенных оборотов при движении на нейтральной скорости;
• Спидометр не показывает скорость;
• Не работает одометр;
• Не работает ЭУР;
