Причины поломки. Проверка узла
Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.
Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.
Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:
- Обесточить бортовую сеть (снять клемму с АКБ).
- Найти регулятор (установлен на дроссельном узле).
- Отсоединить проводку (предварительно воздействовав на фиксатор).
- Выкрутить два винта крепления;
- Извлечь регулятор.

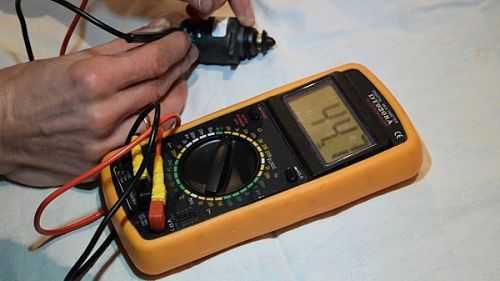

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.
Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.
Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:
- Снимаем датчик с авто.
- Подсоединяем обратно к нему колодку с проводами.
- Запитываем бортовую сеть (подключаем АКБ).
- Держа регулятор в руке, прикладываем к нему палец.
- Просим кого-то включить зажигание.
Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.
Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.
Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.
Ещё кое-что полезное для Вас:
- Как заменить датчик холостого хода на ВАЗ-2108, 2109, 2114
- Принцип работы, устройство и проверка регулятора холостого хода
- Причины из-за которых начинают плавать обороты на холостом ходу
Диагностика и ремонт ДХХ
Установив отремонтированный или новый, только что купленный датчик, ему нужно провести калибровку. Делается это очень просто: подключается минусовая аккумуляторная клемма, краткосрочно включается зажигание (на 5-10 секунд). Выключается зажигание. Калибровка прибора не будет выполнена, если не отключался аккумулятор. Схожим образом проходит тестирование и калибровку датчик дроссельной заслонки ВАЗ 21099, инжектор которого работает в штатном режиме.
Примечательно, что датчик холостого хода не получится диагностировать через компьютер, о его поломке свидетельствуют косвенные признаки:
Примечательно, что симптомы сломанного ДХХ схожи с неисправностями, вызванными дефектным ДПДЗ. Разница в том, что второй вариант можно диагностировать по критической ошибке бортового компьютера. Выскочит уведомление чек эйндж. Хорошо, что ДХХ для ВАЗ 21099 стоит не более 400 рублей.
