Как заменить боковое зеркало ВАЗ 2123 (фото и видео)

Замена зеркала заднего вида на Нива Шевроле

Панорамное стекло позволит рассмотреть все что происходит сзади вашего автомобиля.

В зависимости от года выпуска, зеркало заднего вида может крепиться двумя способами:

1. На дорестайлинговых автомобилях кронштейн с зеркалом крепился к крыше с помощью двух самонарезающих винтов.
2. На более новых машинах зеркало крепится на салазках к кронштейну, который в свою очередь приклеен к лобовому стеклу.

Снимаем зеркало на дорестайлинговой версии

Для начала снимем салонное зеркало в дорестайлинговой Ниве Шевроле. Для этого будет необходим набор отвёрток (как минимум крестовая и с прямым шлицом). Делается это просто:

1. Поддеваем отвёрткой с прямым шлицом декоративную пластиковую накладку со стороны лобового стекла. Аккуратно опускаем накладку, преодолевая сопротивление пластиковых фиксаторов. Накладка остаётся в руках.
2. Получаем доступ к двум самонарезным винтам. В том случае, если нужно разобрать узел крепления, снимаем зеркало с пружинного фиксатора и оставляем кронштейн прикрученным к крыше.
3. Если необходимо снять зеркало в сборе, откручиваем оба винта с помощью крестовой отвёртки.
4. Установка салонного зеркала проходит в обратном порядке.

Снимаем зеркало на рестайлинговой версии

Следы от клея.

Тем не менее снять зеркало можно. Для этого пригодится длинная шлицевая отвёртка со шлицом шириной 8–10 мм. Зеркало надето на кронштейн-салазки типа «ласточкин хвост». Полозья салазок не параллельны друг другу и расширяются к низу. Именно поэтому зеркало и не падает во время движения.

Чтобы его снять, достаточно проделать несколько простых, но уверенных манипуляций:

1. Одной рукой берём за держатель зеркала и прижимаем его к стеклу.
2. Большим пальцем другой руки уверенно давим на основание держателя, стремясь подвинуть зеркало вверх, слегка покачивая держатель из стороны в сторону.
3. Достаточно сдвинуть зеркало вверх параллельно стеклу на несколько миллиметров, чтобы между держателем и кронштейном с салазками образовалась щель.
4. Вставляем плоскую отвёртку в щель и стараемся отодвинуть держатель как можно дальше.
5. Пошевеливая держатель, зеркало снимается, кронштейн остаётся на лобовом стекле.

Разборка

Фиксатор держателя выполнен в виде пружинной шайбы и прикручен к держателю одним винтом. Как раз он чаще всего ослабляется и издаёт неприятные звуки. Подтягиваем фиксатор и устанавливаем зеркало на место или заменяем его. Удачной всем работы и хорошего обзора!

Как разобрать боковое зеркало автомобиля

Разбор бокового зеркала подразумевает снятие непосредственно зеркального элемента, который находится в пластиковом корпусе. Это необходимо, если зеркальный элемент разбился, требуется перекрасить пластиковый элемент или произвести какие-то другие манипуляции с этими деталями отдельно друг от друга.

Закреплен зеркальный элемент в корпусе зеркала при помощи нескольких пластмассовых защелок, которые расположены с обратной его стороны. Чаще всего таких защелок около 8 штук, по 2-3 с каждой стороны. Рекомендуем действовать следующим образом, чтобы вытащить зеркало из корпуса и при этом не повредить ни один из элементов:

Поскольку защелки пластиковые, имеет смысл их немного разогреть, чтобы они были более податливые к деформации. Для этого можно воспользоваться обычным бытовым феном

Направьте его на 3-4 минуты на стекло, желательно равномерно распределив тепло по всем краям зеркала.Важно: Не используйте для этой работы строительный фен, поскольку его температура может превышать температуру плавления пластика, вследствие чего деформируются и испортятся крепления и корпус боковых зеркал;
Когда защелки стали более мягкими, можно переходить непосредственно к процессу снятия зеркала. Для этого рекомендуем взять пластиковые лопатки (которые часто используются в сервисах по ремонту мобильной техники)

Если таковой лопатки нет, можно использовать обычную плоскую отвертку, но перед этим желательно обмотать изолентой ее железную часть, чтобы случайно не поцарапать зеркало и корпус. Также обзаведитесь небольшим кусочком мягкой ткани;
После этого подложите мягкий кусочек ткани к пластмассовой части корпуса в месте, где вы будете просовывать лопатки или отвертки
После этого вставьте инструмент, тем самым сдвинув зеркало;
Далее аккуратно потяните за импровизированный рычаг из отвертки или лопатки, чтобы снять зеркальный элемент с пластмассового крепления или креплений;
Освободив одну сторону от креплений, проделайте похожие действия с другими;
После этого аккуратно выньте зеркало, но обратите внимание, что оно может быть еще на что-нибудь закреплено, например, на клей, либо же к нему могут идти провода. Отсоедините все лишнее и достаньте зеркальный элемент, на чем процесс разбора бокового зеркала можно считать завершенным.

В зависимости от модели автомобиля и используемого зеркала, пространство под зеркальным элементом может быть пустым или наполненным различными компонентами. Их демонтаж при необходимости не должен вызвать сложностей.

Установка

Процесс установки данного оборудования довольно прост, и монтаж можно выполнить одному. Первое что нужно сделать это определится где будет крепиться камера, место для крепления может быть любое например в рамке номерного знака, или бампере. Первый вариант является самым оптимальным так как высоты позволяет иметь довольно большой обзор и внешний вид автомобиля при этом не портится.

Когда место для установки выбрано по салону прокладываются провода, прокладывать их желательно под обшивкой салона. После чего согласно инструкции подключаются провода к камере и головному устройству куда будет происходить передача изображения. Если имеются светодиодная подсветка то ее желательно подключить к проводам подсветки номерного знака или к фонарям заднего хода. Благодаря такому подключению камера будет включаться автоматически при включении задней скорости.

Благодаря установке данного элемента можно получить дополнительный обзор. Но в любом случае устанавливать его или нет решать автовладельцу.

Снимаем зеркала заднего вида на Ниве Шевроле сами

Снять зеркало что с левой, что с правой стороны, довольно просто. Для этого необходимо иметь набор отвёрток, круглогубцы и полчаса времени.

Зеркало можно было бы снять и быстрее, но из-за особенного расположения контактных колодок привода регулировки и подогрева, придётся разбирать практически всю обшивку двери.

Набираемся терпения и начинаем.

1. Откручиваем все винты, которые крепят дверную карту (обшивку двери). Откручиваем винты крепления подлокотника. Снимаем динамик и ручку.
2. Не забываем про хитрый винт, который прячется под ручкой открывания двери. Чтобы его увидеть, необходимо потянуть ручку на себя, он находится в самой вершине пластиковой вставки на дверной карте.
3. Когда обшивка снята, аккуратно поддеваем отвёрткой с внутренней стороны двери треугольную декоративную накладку. Она фиксируется без винтов и держится только на пластиковых фиксаторах. Теперь можно добраться до крепёжных винтов. Снимаем обшивку. Снимаем внутреннюю декоративную накладку. Дверь сняли.
4. Прежде чем открутить винты, необходимо отсоединить клеммные колодки питания и управления зеркалом. Они находятся в полости двери, а добраться до них можно через крайнюю к петлям высечку.Разъединяем колодки двух жгутов проводов наружного зеркала.
5. Под декоративной накладкой на корпусе двери находим три винта, которые крепят кронштейн зеркала заднего вида. Отворачиваем их. Снимаем фиксирующую скобу. Откручиваем три винта крепления.
6. Аккуратно снимаем зеркало, не теряем пластиковую прокладку между кронштейном и дверью. Если будем устанавливать новое зеркало, то эта прокладка должна идти в комплекте.Снимаем зеркало.

После этого при необходимости можно заменить зеркальный элемент, привод регулировки или отремонтировать сломанный кронштейн.

Разборка элементов бокового зеркала

Зеркало разбирается путём демонтажа зеркального элемента. Для этого нужно с помощью тонкой отвёртки отщёлкнуть все 12 фиксаторов, которые держат зеркальный элемент на сервоприводе. Доступ к ним можно получить через отверстие в пластиковом корпусе, но торопиться ни в коем случае не стоит, поскольку переусердствовав, можно сломать зеркальное полотно.

Подковыриваем зеркало.Нащупываем защелки.Устройство наружного зеркала. >Обратная сборка

Сборка нивовского зеркала проводится в обратном порядке. Берегите зеркала и светлых всем дорог!

Камеры

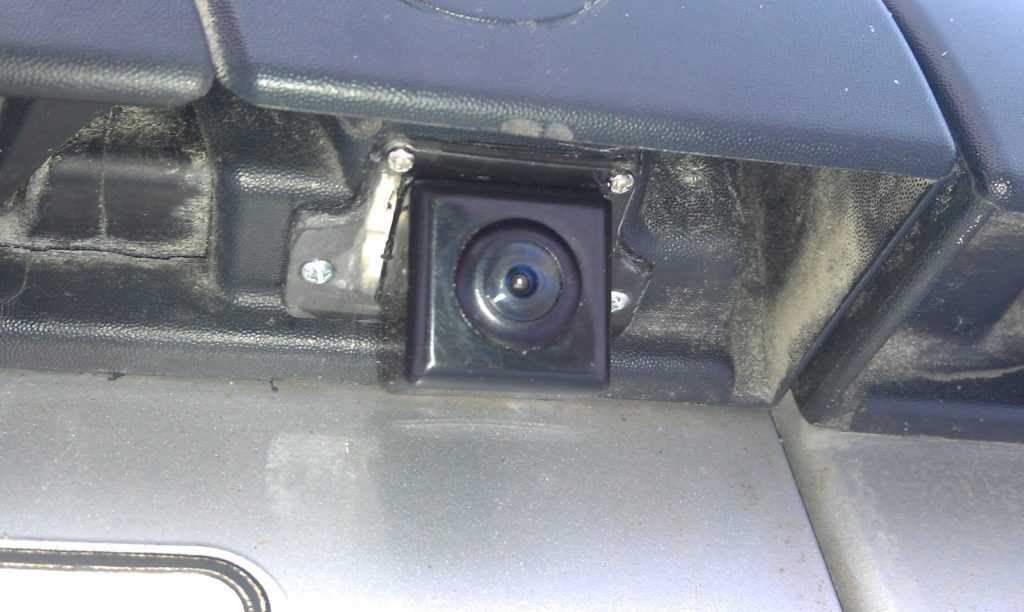

Также чтобы улучшить кругозор и избежать трудностей во время парковки устанавливается камера заднего вида на Шевроле Нива. Благодаря ей в режиме реального времени происходит передача изображения на специальный дисплей или головное устройство, всего происходящего в задней части автомобиля. Еще в качестве устройства которое принимает изображение, может выступать специальное зеркало в которое вмонтировано устройство принимающее видеоизображение. Иногда для улучшения качества изображения в темное время суток в камеру устанавливают специальную инфракрасную подсветку. Еще для дополнительного удобства их оснащают специальной системой, которая отображает предполагаемую траекторию по которой будет двигаться автомобиль.

Даная система  имеет следующие преимущества:

• Полная картина того что происходит позади автомобиля
• Все предметы отображаемые в мониторе имеют реальное расположение
• Угол обзора не меньше 130 градусов
• Видеофиксация может происходить в любое время суток
• Достаточно простая установка и обслуживание
• Совместимы с разными форматами включая PAL и NTSC

Еще для парковки в качестве помощника устанавливают парктроник, его принцип работы немного отличается от работы камеры. В случае плохой погоды он имеет свои преимущества так как его работа не зависит от дождя или снега.

Зеркало заднего вида

Еще один важный элемент автомобиля Шевроле Нива — Это Зеркало заднего вида, находится в салоне на лобовом стекле. Он также спроектирован так, чтобы водитель мог следить за положением своего автомобиля. Стоит отметить, что этот продукт является дополнительным для автомобиля по сравнению с боковыми устройствами, но его доступность значительно упрощает жизнь водителя.

Установка зеркал в рестайлинг машины

Зеркало заднего вида находится в внедорожнике Niva Chevrolet, поэтому его почти никогда не нужно заменять, а тем более ремонтировать. Как снять внешнее зеркало заднего вида для Chevrolet Niva. Но мы посмотрим на процесс удаления этого продукта, так как в Интернете есть немало по этой проблеме.

Так, зеркало вид сзади в салоне рестайлинг автомобиля, прикрепленный непосредственно к лобовому стеклу. Точнее то на лобовом стекле установлена ​​(приклеена) специальная подставка, в которую вставлено само устройство. Как заменить фару в блоке фар Chevrolet niva (шевроле нива). Инструкция с фотографиями. Для того, чтобы удалить продукт, вам нужно взять минус одну отвертку, желательно хорошо заточенную. Используйте его, чтобы осмотреть устройство и отсоединить его от опоры. Слегка сдвинув его назад можно снять. Снятие опоры происходит в редких случаях только при замене лобового стекла, поэтому нет необходимости учитывать процесс установки.

Важно правильно установить зеркало в поддержку. Для этого вставьте изделие в направляющие и протолкните до конца (важно: пока не нажмешь)

Нажатие является признаком правильной установки зеркала вид сзади.

Снятие зеркала с машины

В автомобилях первых лет производства, интерьер зеркало крепится двумя винтами к крыше. Чтобы снять его, необходимо оторвать пластиковую заглушку и отвинтить эти крепежные винты с помощью отвертки.

На основании вышеизложенного можно отметить наличие зеркал вид сзади это очень важное, полезное и целостное дополнение. Как разобрать зеркало заднего вида? Так как я удалил это, я удалил это

Ведь машина без зеркал — это как слепой кот. Удачи на дорогах и ни гвоздя, ни палок!

Вам все еще трудно диагностировать автомобиль?

Если вы читаете эти строки, то вы заинтересованы в том, чтобы сделать что-то самостоятельно в машине и действительно сохранить, потому что вы уже знаете это:

• ВТО тратит много денег на простую компьютерную диагностику
• Свяжитесь с экспертом, чтобы узнать ошибку
• В сервисах работают простые ключи, но хорошего специалиста не найти

И, конечно, вы устали тратить деньги и вам не нужно говорить о сотнях, тогда вам нужен простой автоматический подборщик ELM327, который подключается к любому автомобилю, и вы всегда найдете проблему со своим обычным смартфоном. ПРОВЕРИТЬ и сэкономить много денег.

Особенности зеркал заднего вида на Нива Шевроле

Наиболее частая причина, по которой зеркало может выйти из строя – износ силуминового кронштейна. Еще одна распространенная причина – низкое качество механизма складывания. Зачастую он пасует перед мало-мальски серьезным препятствием, например, веткой. Кроме того, со временем составляющие механизма ржавеют. В этом случае необходим демонтаж всей конструкции.

Конструкция

Устройство состоит из следующих комплектующих:

• корпус – изготовлен из пластика;
• зеркальный элемент с функцией подогрева;
• регулировочный сервопривод в комплекте с муфтой, выполненной из мягкой резины;
• силуминовый держатель – одно из самых слабых мест изделия.

Особенности зеркал заднего вида на Нива Шевроле

На зеркалах заднего вида часто из строя выходит силуминовый кронштейн.

Ещё одним минусом в конструкции зеркал заднего вида на Ниве Шевроле считается механизм складывания.

Он никак не рассчитан на внезапную встречу с препятствием, поэтому после контакта с крепкой веткой или ещё чем-то более серьёзным, скорее всего, сломается силуминовый кронштейн. После хорошего пробега механизм складывания зеркал может приржаветь и тогда также придётся заниматься демонтажем.

Конструкция зеркала

Конструктивно оба зеркала состоят из:

• пластикового корпуса;
• зеркального элемента с подогревом, который крепится на сервопривод с помощью 12 пластиковых защёлок;
• сервопривода регулировки с мягкой резиновой муфтой, он имеет две клеммы подключения и при необходимости его можно заменить;
• силуминового кронштейна, который часто обламывается, именно он крепится к двери.

Как снять боковое зеркало заднего вида

Боковое зеркало заднего вида в современном автомобиле – это настоящий «гаджет», в который встроены различные дополнительные аксессуары. Среди них: повторители поворотов, светодиоды, элементы подогрева и прочее. Соответственно, перед тем как переходить к снятию зеркала, нужно сбросить минусовую клемму с аккумуляторной батареи, чтобы свести к минимуму риск возникновения короткого замыкания в процессе работы.

После этого переходите непосредственно к демонтажу зеркала по следующей схеме:

Откройте дверь автомобиля;
Снимите ручку изменения угла зеркала. Чаще всего для этого достаточно ее потянуть на себя, после чего она выйдет из пазов и снимется. Но на некоторых моделях автомобилей это может происходить иначе, например, ее может потребоваться выкрутить против часовой стрелки или сперва снять болты-крепления;
Далее для снятия зеркала необходимо найти болты от него и открутить их. Чаще всего болты и элементы крепления скрыты от глаз под декоративной пластмассовой накладкой. Найдите ее и аккуратно снимите при помощи плоской отвертки

Важно отметить, что вместе с накладкой имеется резиновый элемент-прокладка. Не потеряйте его, поскольку приобрести их отдельно практически невозможно;
Когда болты станут видны (чаще всего их от 2 до 4 штук), открутите их;
Следом открутите болты от механизма поворота зеркала

Он также закреплен на болтах, чаще всего их 2 или 3. Обязательно сфотографируйте расположение разноцветных тросов, которые идут от поворотного механизма к зеркалу, чтобы запомнить их расположение и ничего не напутать при сборке.

Важно: Если положение боковых зеркал регулируется при помощи электрического привода, также потребуется отключить соответствующие провода
