Как заменить бензонасос на ВАЗ 2123 (фото и видео)

Методы устранения неисправностей электрической цепи бензонасоса

Неисправное реле или предохранитель заменяют на новый, но вначале требуется устранить причину их выхода из строя. Если в цепи обрыв или короткое замыкание, то эта часть проводки перекладывается целиком. Плохой контакт в разъемах исправляется обжатием или пропайкой проводов. Стоимость нового реле в магазине составляет в среднем 200-400 рублей. При этом дорогое не всегда значит качественное

В первую очередь обращайте внимание на внешний вид реле и качество изготовления, а также отзывы продавцов

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Реле — что это такое?

И если все причины казалось бы продиагностировать легко, то неисправность реле чаще всего остаётся загадкой для автолюбителей, ведь о его местонахождении и функциях мало кто догадывается. Ниже мы расскажем вам о том, для чего необходимо это устройство и как произвести её замену.

Реле — это специальный электромагнитный выключатель, который работает при изменении в цепи скачкообразных величин, тока или напряжения. Говоря проще, устройство замыкает цепь при воздействии на него напряжения в виде специального сигнала и разрывает её при отсутствии.

Конструкция реле

Реле в автомобиле бывают разных видов, форм и с разным количеством контактов, однако функции и конструкция у них в целом идентичны. Внутри его находится катушка с медной проволокой, возвратной пружины, контактов и якоря. Все эти элементы собраны в определённой последовательности. Вид реле для бензонасоса, хорошо видно на фотографии ниже:

Реле имеет значения в 30 Ампер.

Принцип действия

Так как реле бензонасоса предназначено конструкцией только инжекторного мотора, питание его происходит от сети на 12 вольт. И после того как был повернут ключ в замке зажигания, реле замыкает цепь, приводя в действие контакты на бензонасос, и включают его. То жужжание, которое происходит после поворота ключа, это и есть правильная работа насоса.

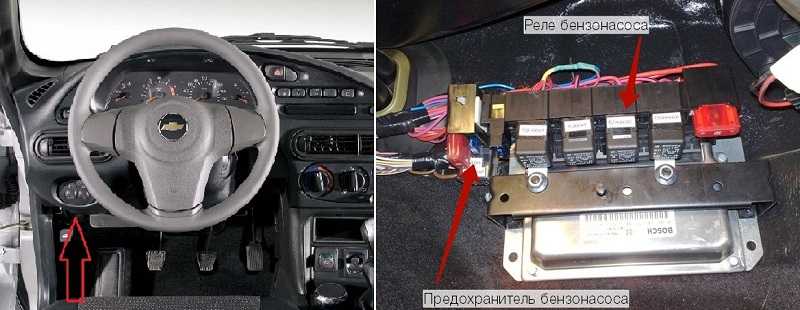

Где найти реле бензонасоса на Шевроле Нива

Блок с реле бензонасоса находится прямо под бардачком.

Чтобы понять где находится реле, необходимо знать немного о конструкции автомобиля. С правой стороны торпеды, прямо под бардачком находится первая часть доступной электроники автомобиля, а вторая часть прямо со стороны водителя. Необходимое нам устройство, находится именно во второй части, прямо под крышкой которой и расположено четыре реле. Найти то, которое отвечает за работу бензонасоса несложно, его номер «3«. Для того чтобы лучше его было идентифицировать, рядом с ним можно заметить предохранитель, с номиналом в 15 Ампер, отвечающий за сохранность цепи подачи топлива.

Расположение реле наглядно видно на фото.

Снятие и замена бензонасоса на Нива Шевроле

1. Снимается клемма «минус» с аккумулятора.
2. Необходимо снизить уровень давления в системе питания. Один из способов открутить вентиль на топливной рампе.

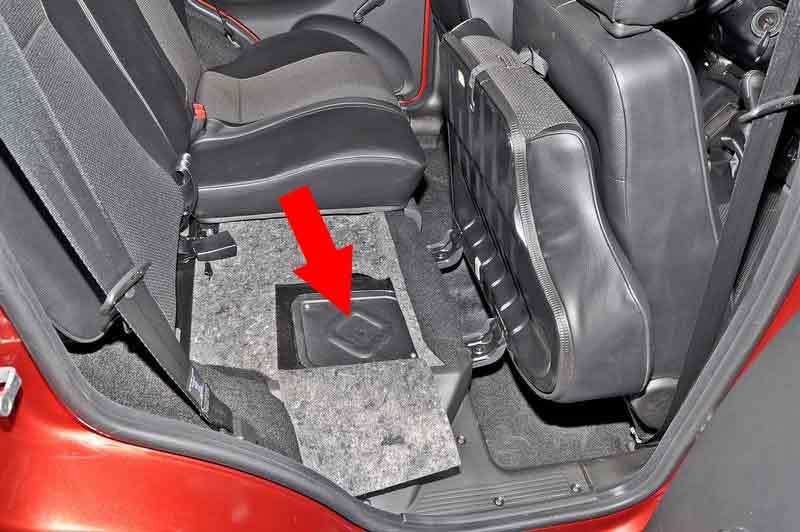

3. Нужно добраться до заднего сидения и откинуть подушку на нём с правой стороны – там расположен бензонасос.
4. Обнаружив шумоизоляцию, со специальным вырезом для крышки люка топливного бака, необходимо её отогнуть.
5. Отсоединить эту крышку, предварительно вывернув винты.Расположение винтов крепления декоративной крышки бензонасоса
6. После таких небольших операций непосредственно появится доступ к топливному насосу.Декоративный лючок снят и видно бензонасос
7. Нужно отсоединить колодку с проводами питания на насосе.
8. Демонтировать топливные шланги путём отжимания пружинных фиксаторов. В этом моменте следует учитывать, что в топливном баке от паров бензина образуется давление, которое после снятия топливных шлангов будет вытеснять бензин. Чтобы этого не произошло, перед снятием топливного насоса рекомендуется снять крышку заливной горловины топливного бака.Фиксаторы шлангов вблизи
9. Насос крепится с помощью восьми гаек, которые необходимо вывернуть.Гайки крепления бензонасоса отмечены стрелочками
10. После этого нужно извлечь насос, поднимая его кверху, затем наклонить, чтобы из люка вышел датчик уровня топлива. Далее насос окончательно снимается.

Установка нового, или отремонтированного топливного насоса производится в обратном порядке.

Типичные неисправности и методы их устранения

О поломках бензонасоса можно судить по следующим симптомам:

1. Двигатель остановился и не запускается;
2. ДВС работает на холостых и малых оборотах, но не набирает обороты выше определенного значения;
3. Двигатель работает во всем диапазоне оборотов, но не развивает нужной мощности;
4. Двигатель неустойчиво работает на холостых оборотах.

При полном отказе бензонасоса необходимо проверить цепь питания, начиная от реле и предохранителя (Находятся в ногах переднего пассажира, под панелью).

Нередко проблемы возникают в месте соединения колодок проводов на модуле, так как в этом месте подгорают контакты. Если при исправной цепи моторчик не работает (нет характерного шума при включении зажигания), то его придется заменить.

В остальных случаях возможно два исхода событий. Первый подразумевает замену фильтра (сеточки). Ее состояние можно оценить визуально. Наличие отложений коричневого цвета говорит о сильном загрязнении. Топливо не может в полном объеме поступать в насос.

Если состояние фильтра удовлетворительно, то причина может крыться в неправильной работе регулятора. Отметим, что такая поломка возникает гораздо реже, однако имеет место быть. Дело в том, что перепускной клапан может срабатывать раньше времени, и поэтому давление в магистрали меньше номинального. Измерить давление несложно. Необходимо подсоединить манометр к топливной рампе и включить зажигание.

Обслуживание бензонасоса Шевроле Нивы не предусмотрено, хотя некоторые ремонтные работы определены. Опытные владельцы стараются не доводить дело до полного отказа, так как произойти это может не в самый подходящий момент. Они стараются заправляться только на зарекомендовавших себя качеством заправках, а после определенного пробега менять сеточку-фильтр.

Признаки неисправности.

Прежде всего нужно попробовать повернуть ключ замка зажигания и прислушаться, начинает ли насос качать топливо. Если он исправен, то при повороте ключа должно быть слышно характерное жужжание со стороны багажника. При неисправности, моторчик молчит, и не создает необходимое для работы давление в системе.

Можно попытаться реанимировать неисправный бензонасос. В первую очередь нужно скинуть клемму с аккумулятора. В некоторых случаях, проблема может быть вызвана сбоем в электронном блоке управления и сброс системы помогает запустить его.

Но такое развитие событий довольно редкое. В большинстве случаев сброс клеммы не приводит к желаемым результатам. И тогда понадобиться искать неисправность. Для начала необходимо проверить клеммы насоса. Для этого потребуется тестер или контрольная лампа. Чтобы проверить бензонасос необходимо один щуп тестера замкнуть на корпус автомобиля – массу, а драгой приложить к клеммам бензонасоса. Если тестер показывает наличие напряжения – насос вышел из строя и требуется его замена. Если напряжение отсутствует – нужно искать проблему в электропроводке авто.

Если электромотор бензонасоса исправен, нужно проверить реле, отвечающее за его работу и предохранитель. Они распложены под бардачком на передней панели. Для проверки можно использовать соседнее реле на плате, имеющее схожие параметры. Предохранитель используется номиналом 15 Ампер. Не рекомендуется для проверки использовать деталь номиналом меньше, иначе он скорее всего перегорит. Иногда контакты просто могут расшататься, поэтому можно попробовать покачать его и подогнуть ножки.

В некоторых случаях отключить насос может неисправное реле сигнализации. Оно блокирует цепь, мешая злоумышленникам украсть автомобиль, но в случае неисправности может стать причиной отключения.

Местонахождение реле топливного насоса в автомобиле

Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.

Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса  Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.

Порядок разборки бардачка Шеви Нива:

• снимаем клемму с аккумулятора;
• отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
• наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
• снимаем защитную крышку монтажного блока.

Точное расположение указано на фото. Хорошо видно заводскую маркировку каждого разъема и за что он отвечает. Изменения рестайлингового автомобиля с 2009 года от дорестайлингового затронули только основной монтажный блок с реле и предохранителями. Теперь несколько электрических цепей заведены на одно реле. Расположение реле и предохранителей под бардачком не поменялось.

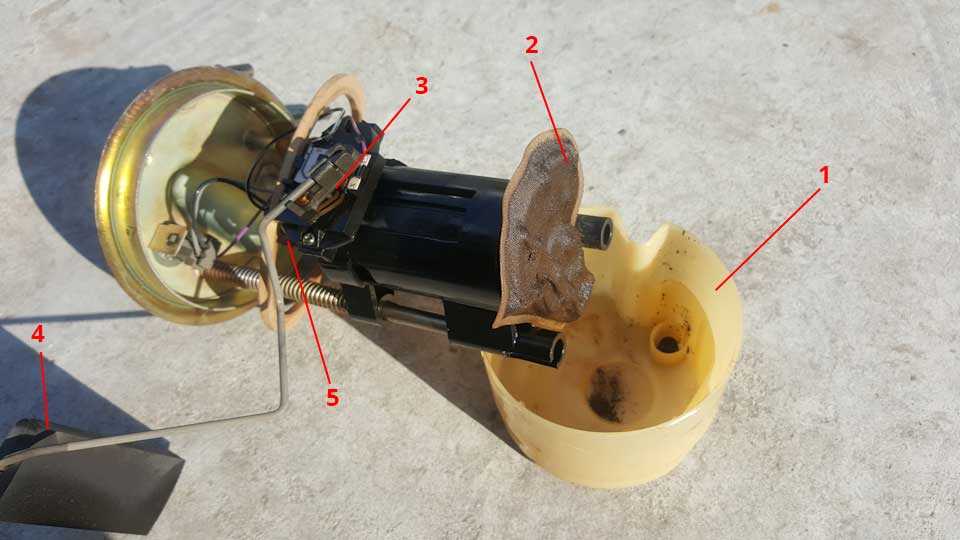

Назначение бензонасоса

Само название детали говорит о том, что она нужна для перекачивания топлива из резервуара в магистраль ТС. На автомобиле Нива Шевроле устанавливается погружной бензонасос. Он представляет собой коллекторный двигатель, где роль статора играют два магнита. Но чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:

1. корпус;
2. фильтр;
3. датчик;
4. поплавок
5. регулятор давления.

Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.

Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.

Датчик уровня предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.

Регулятор давления представляет собой перепускной клапан. Давление в магистрали не может расти бесконечно, а система впрыска не всегда способна потреблять то количество бензина, которое поступает от бензонасоса.

Чтобы добраться до модуля, достаточно откинуть сиденье заднего дивана, поэтому бензобак снимать не приходится. Задачей насоса является не только перекачивание топлива, но и создание определенного давления в целой системе. А при избыточном давлении срабатывает клапан, и бензин переливается обратно в бак.

Способы диагностики реле

Для того чтобы понять исправно ли устройство, можно использовать два проверенных способа:

Первый способ

Он заключается в том, чтобы заменить неисправность реле, на заведомо исправное. После этого проверить вышеназванный предохранитель на целостность. Если после такой проверки, подача топлива возобновилась и двигатель запустился, то работы можно считать выполненными.

Второй способ

Если под рукой не оказалось нового реле, провести диагностику можно при помощи небольшого куска проволоки. Для этого подойдёт проволока даже с небольшим сечением, поскольку ток в этой цепи небольшой. Итак, для того, чтобы диагностировать реле, необходимо замкнуть проволокой контакты «30« и «87« на реле. Их расположение можно без труда узнать путём визуального осмотра устройства.

Эти контакты следует замыкать проволокой.

После того как контакты будут замкнуты, необходимо включить зажигание и проверить работоспособность насоса. Если после таких работ насос заработает, то необходимо заменить реле, потому как его эксплуатация с перемычкой запрещена.

Как функционирует бензонасос Нивы Шевроле

После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.

Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.

Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи

На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности

Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.

Особенности замены своими руками

Перед тем, как приступить к замене или ремонту топливопроводов, необходимо сбросить давление в системе подачи бензина к мотору. Для этого придется выполнить следующие действия.

1. Необходимо обесточить бензонасос, который обеспечивает подачу бензина к форсункам двигателя. Реле питания бензонасоса находится в салоне со стороны водительского сидения. При снятии крышки передней торпеды открывается блок, состоящий из четырех реле. Реле бензонасоса — третье по счету.
2. После отключения бензонасоса нужно «сжечь» топливо, оставшееся в системе. Для этого нужно завести движок и оставить его включенным, пока он не заглохнет из-за недостатка бензина.
3. Для окончательной проверки пробуют снова запустить мотор, покрутив стартер несколько секунд.

Затем переходят к демонтажу и замене неисправных элементов топливной системы. Перед этим требуется обесточить автомобиль, отсоединив минусовую клемму аккумуляторной батареи.

Демонтаж гибких шлангов выполняется из моторного отсека.

1. Место крепления шлангов к входной трубке обозначается желтой предупреждающей маркировкой. Требуется снять шланг с трубки, отсоединив пластиковый фиксатор и потянув шланг в противоположном направлении.
2. Второй конец шланга присоединяется к топливному фильтру на крепежную гайку. Открутить ее можно ключом на 10.
3. После осмотра мест креплений приступают к монтажу нового шланга. Он крепится аналогичным способом — конец, присоединенный к топливопроводу, присоединяется на фиксирующую гайку, другой конец — на пластиковый фиксатор.

Таким же способом меняют шланг, соединяющий выходную трубку и топливопровод бензобака.

Замена металлических элементов может потребовать использования подъемника или смотровой ямы. Магистральные топливопроводы проложены под днищем автомобиля, поэтому для осмотра на предмет повреждений понадобится фонарик.

Как уже говорилось, если поврежденный участок небольшой (не более 15 см), то его можно отрезать болгаркой и заменить на шланг. Подойдут только армированные шланги из бензостойкой резины, имеющие маркировку Fluroelastomer (фторкаучук). Шланг надевается на топливопровод, поэтому его внутренний диаметр должен равняться внешнему диаметру трубы.

Если размер удаленного поврежденного участка превышает 15 см, для замены используют металлическую трубку. В качестве соединительных элементов выступают отрезки армированного шланга, надеваемые на металлические окончания трубопровода и соединительной трубки. Длина каждого из отрезков шланга не должна превышать 10 см.

Если повреждение топливных трубок Шевроле Нивы имеет больший объем, то их ремонт нецелесообразен. В таком случае придется менять топливопроводы на новые.

Отводящая и подводящая трубки топливной магистрали снимаются достаточно просто. Для этого не нужно использовать подъемник или смотровую яму — все работы выполняются из подкапотного пространства.

1. Обесточить автомобиль, отключив минусовую клемму аккумулятора.
2. Отсоединить резиновый шланг, крепящийся к трубке на фиксатор.
3. Второй конец трубки открутить от топливного фильтра с помощью ключа на 10.

Магистральные топливопроводы, соединяющие бензобак с топливным фильтром, снимают после установки Шеви Нивы на смотровую яму.

1. Немного опустить бензобак, чтобы он не мешал демонтажу. Для этого следует используют монтажку, которой отдавливают бензобак, пока он немного не сойдет с петель крепления.
2. Отсоединить гибкий шланг, соединяющий магистраль с топливным фильтром. Если меняется отводящая магистраль, отсоединить шланг, соединяющий ее с отводящей трубой.
3. К бензобаку магистраль присоединяется с помощью пружинных зажимов. Для отсоединения потянуть трубку в противоположную сторону. После того, как зажим отсоединился, вытянуть магистраль руками.
4. Установить новую трубку. Если меняют магистраль подачи топлива, то ее длинный конец заводят в подкапотное пространство и прикрепляют к шлангу соединения с топливным фильтром. Другой конец присоединяют к бензобаку на пружинные зажимы.
5. При замене отводящей магистрали один ее конец крепят к бензобаку на зажимы, другой привинчивают к шлангу, соединяющему магистраль с трубкой отвода бензина.

Система питания в Шевроле Нива

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

• электродвигателя;
• провода питания с разъемами;
• датчика уровня топлива;
• реле;
• предохранителя.

Концы проводов запитаны на центральный замок. Когда мы вставляем ключ в замок зажигания и поворачиваем его, происходит замыкание управляющих разъемов реле, которое вызывает смыкание силовых контактов. Раздается характерный щелчок из-под панели приборов, оповещающий о готовности топливного насоса.

Устройство реле и его предназначение в автомобиле

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Не качает бензонасос Нивы Шевроле

Очень неприятно, когда бензонасос перестает работать на оживленной автомагистрали или на перекрестке. Проблема усугубляется тем, что автомобиль полностью обездвижен и даже убрать его, чтобы не мешать другим участникам движения становиться проблемой. В этот момент не стоит надеяться на быстрое решение проблемы, нужно убрать автомобиль с дороги и попытаться провести несколько мероприятий по его ремонту.

Почему он может выйти из строя? есть несколько причин, которые могут значительно снизить срок его службы:

• Забит фильтр. В этом случае проблемы начинают проявляются постепенно. Сперва двигатель начинает плохо заводится, появляются рывки во время движения, чувствуется нехватка мощности при нажатии на педаль газа. Причина – некачественное топливо или повреждения бензобака.
• Подгорание контактов. Возникает при частой эксплуатации автомобиля с низким уровнем топлива в баке. В этом случае насос может захватывать воздух, и в системе образуется разность давления. Элемент не рассчитан на такой режим работы и довольно быстро может выйти из строя.

Замена сетки бензонасоса на инжекторе своими руками

Замена сетки бензонасоса Chevrolet NIVA ,Шевроле НИВА, ВАЗ 2123

Я сделал её из полителенового пакета, напихав в него тряпок под диаметр насоса. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Комплект торцовых головок с воротком.

В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс.

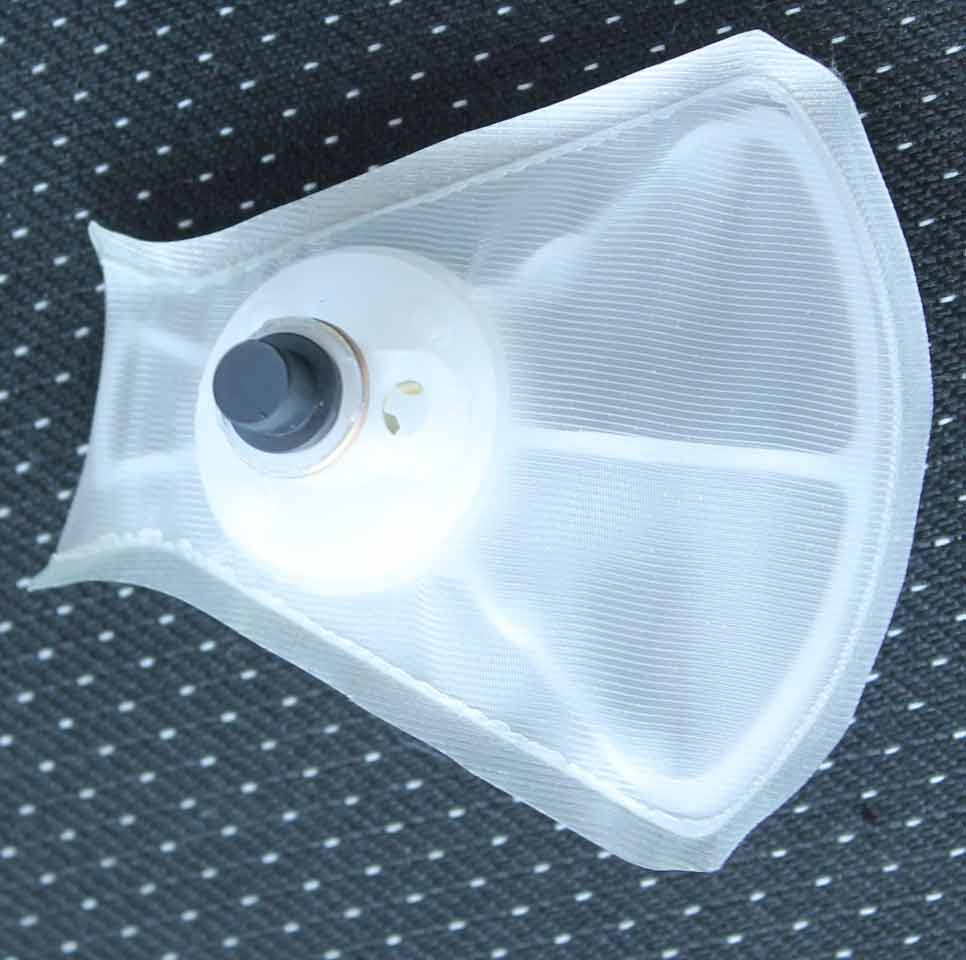

Он представляет собой сеточку, которая улавливает примеси и грубые частицы величиной до 0,1 мм.

Подгорание контактов на бензонасосе Основная причина такой неисправности — неопытность водителя, который не следит за уровнем топлива в бензобаке, то есть когда топливо практически полностью заканчивается.

Бензонасосы крайне не любят работать при отсутствии топлива. Предохранители и реле Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса К сожалению, добраться до них не так просто: Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Запасные реле и предохранители также нужно возить с собой, очень пригодится в дороге.

Замена сетки бензонасоса Chevrolet NIVA ,Шевроле НИВА, ВАЗ 2123

После проверки предохранителя, можно загнуть ему ножки. Оно снижается автоматически через часов после последней активации зажигания. В модификациях до года топливный фильтр размещен под капотом в моторном блоке.

Замена сетки бензонасоса Шевроле Нива

Обновленные, так называемые рестайлинговые модели комплектуются фильтрующим элементом под днищем, и его замена производится на автояме или эстакаде. После завершения работы следует завести мотор, проверить узел на возможность подтеков.

Не факт, что машина заведется с первого раза. Это связано с тем, что горючее сразу не успеет попасть во все элементы топливной системы. Отзывы и рекомендации Владельцы отечественных внедорожников рекомендуют обязательно соблюдать технику безопасности. Перед началом работ нужно обязательно проверить давление в системе, оно должно быть нулевым. Также автолюбители, судя по отзывам, расходятся во мнении касательно того, какую комплектацию фильтра ставить.

Вытаскивать следует аккуратно, так как говорят, что частенько нижняя часть стакана выпадает в бензобак и ее потом не всегда просто выловить оттуда

Кстати, шланги и электроразъем тоже могут закатиться куда-то, если не принять меры предосторожности. Отщелкнуть ее в моем случае оказалось делом не совсем простым

Пришлось и силу приложить и следить за тем чтобы не повредить пластиковый стакан в котором живет бензонасос.

Временами казалось, что без повреждения стакана дела не будет, но обошлось.

Причины поломки

Сеточка бензонасоса, действительно оказалась грязноватенькой. Слева, как не трудно догадаться, новая сетка, а справа — старая сетка бензонасоса. Последовательность действий Автомобиль устанавливается на смотровую яму.

Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала.

Он отгибается в сторону. Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами.

Эти саморезы откручиваются с помощью крестовой отвёртки. Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором.

Сломался бензонасос, что делать?

Весьма неприятен момент, когда отказ бензонасоса произойдёт, к примеру, на магистрали или около светофора.

Ситуация становится наиболее напряжённой в момент сильной интенсивности движения. Если такая неприятность случилась, а помочь некому, то первым делом следует откатить автомобиль с проезжей части, и провести попытки «реанимировать» бензонасос.

Признаки неисправности

В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.

Первый признак неисправности на инжекторном двигателе – моторчик бензонасоса «молчит» при включённом зажигании. Соответственно, все попытки пуска двигателя в таком случае не увенчаются успехом.

В любой непонятной ситуации снимай клемму. Весьма полезный совет, кстати!

Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить. Возможно, бензонасос снова заработает.

Проверка питания на клеммах бензонасоса

Ну а если этого не произошло, продолжать искать неисправность. Тут следует повозиться, и попытаться добраться до самого насоса, и с помощью тестера или контрольной лампы проверить, имеется ли питание на его клеммах.

Один конец провода тестера устанавливают на корпус автомобиля – это будет «масса», а другой – на разъём клеммы у топлива насоса. Если напряжение имеется, то в таком случае, к сожалению, не избежать замены электромотора, а если напряжение отсутствует – поиск неисправности следует продолжить, уже в электрической цепи автомобиля.

Забита сетка бензонасоса

Не сильное загрязнение фильтрующей сетки. Бывает и хуже!

При этом явлении двигатель заводится, но не развивает полной мощности.

Поиск неисправности в электрической цепи

Электродвигатель бензонасоса при нормальной эксплуатации из строя выходит достаточно редко.

Подгорание контактов на бензонасосе

Основная причина такой неисправности — неопытность водителя, который не следит за уровнем топлива в бензобаке, то есть когда топливо практически полностью заканчивается. Бензонасосы крайне не любят работать при отсутствии топлива.

Предохранители и реле

Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса

К сожалению, добраться до них не так просто: придётся снимать обивку из пластика, которая находится под бардачком передней панели. Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Оно такое же.

Запасные реле и предохранители также нужно возить с собой, очень пригодится в дороге.

После проверки предохранителя, можно загнуть ему ножки. Иногда контакты в монтажном блоке могут расшататься

Реле проверяют только заменой на заведомо исправное

Если и это не помогло, то стоит обратить внимание на реле, которое входит в систему сигнализации. Ведь включённая сигнализация исключает возможность завести двигатель, блокируя цепь питания бензонасоса

Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге.
