Замена бензонасоса lada 2106 (ваз 2106) своими руками

Процесс чистки

Так как насос на вашем ВАЗ 2106 засорился, его нужно срочно прочистить, иначе машина не сможет ехать. Делается это также довольно просто.

После того, как механизм был снят, необходимо открутить крышку, для этого придется взять отвертку и отвернуть крепежный болт. После снятия крышки, вы увидите фильтр, расположенный за ней, его нужно просто вытащить. За фильтром будут расположены винты, которые крепят корпус к нижней крышке, их также разъединяем

В завершение повытаскивайте все диафрагмы и пружины и осторожно промойте их бензином. Затем нужно просушить все детали и собрать механизм в обратном порядке действий

Устройство и принцип работы бензонасоса

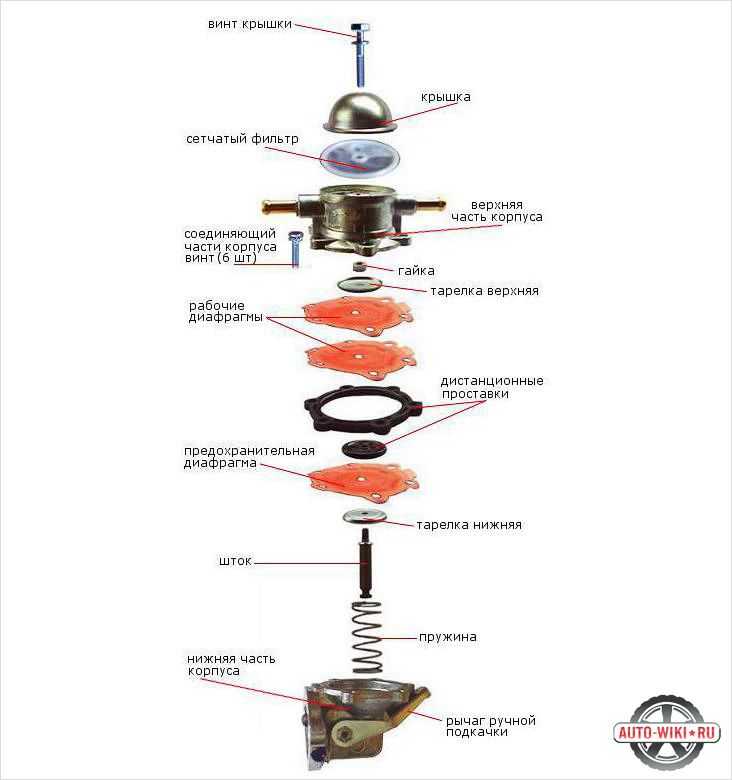

Принципиальное устройство бензонасоса ВАЗ 2106 можно посмотреть ниже.

По своему принципу действия бензонасос «шестерки» ориентирован на создание избыточного давления, которое, независимо от стадии эксплуатации мотора, должно постоянно поддерживать требуемый уровень бензина в топливной камере поплавкового типа. Диафрагма спроектирована и разработана с таким расчетом, что топливный поток прекращается или уменьшается при создании в топливопроводе предельного значения давления.

Штатный бензонасос расположен слева на специальном приливе двигательного блока и крепится шпильками через термическую проставку и прокладку регулировочного типа. Эта проставка выполняет также функцию направляющего элемента для толкателя бензонасоса ВАЗ 2106, приводящегося в действие эксцентриком через привод бензонасоса, работающим от эксплуатируемого газораспределительного механизма. Длина нового штока бензонасоса составляет 82,5 мм, допустимое значение для эксплуатации составляет размер в 81,8 мм, при уменьшении этого параметра изделие необходимо регулировать подбором установочных прокладок или заменить на новую запчасть.

Для ручной подачи бензина методом подкачки в изделии предусмотрен специальный рычаг, которым рекомендуется пользоваться после длительного периода в эксплуатации транспортного средства для наполнения топливопровода горючим. Он способен создать давление 20-30 кПа со скоростью закачки не менее 60 л/ч при частоте 2000 фрикций (качков) в минуту.

На нашем интернет-ресурсе описано устройство бензонасоса ВАЗ 2106 под номенклатурным номером 2101-1106010, произведенного на ДААЗ в г. Димитровграде. В качестве альтернативы можно использовать бензонасос Пекар, изготовленный на Саратовском заводе топливной аппаратуры. Проект и разработка изделия было проведена АО «Пекар» из Санкт-Петербурга.

Между прочим, многие автолюбители нахваливают т.н. «плунжерный бензонасос ВАЗ 2106», который позволяет улучшить пуск транспортного средства и работает с высокой степенью надежности. Изделие такого типа – не что иное, как бензонасос Пекар, верхняя крышка которого выполнена в высоком стиле и напоминает 2 связанных с собой цилиндра, на торцевой частях которых выбиты стрелки направления потока бензина. Клапана внутри изделия очень похожи на плунжерные пары, и с легкой руки автолюбителей их стали называть плунжерными бензонасосами на «шестерку».

Как самостоятельно диагностировать топливный насос на ВАЗ 2107

Вы можете самостоятельно проверить работоспособность бензонасоса, не прибегая к помощи специалистов. Для этого выполните следующие шаги:

Ослабляем хомут и снимаем шланг, ведущий бензин в карбюратор. В патрубке осталось немного бензина. Поэтому следите, чтобы не запачкаться. Лучше подставить небольшую емкость и слить.
С помощью специального рычажка накачиваем бензин.
Если бензин течет из штуцера, значит насос исправный. Если нет, выполняем следующие шаги.
Снимаем патрубок с подающего штуцера насоса.
Подставляем ко входу подающего штуцера палец и пробуем накачать насос. Если палец засасывает, значит устройство работает хорошо. Если же нет, его нужно разбирать и искать причину неполадки.

Замена диафрагм и клапанов

Чтобы произвести замену этих элементов, нужно выполнить несколько простых манипуляций:

Удерживайте шток диафрагмы за хвостовик.
Выкрутите гайку.
Демонтируйте все компоненты узла диафрагм. Обязательно запомните, как они располагаются.
Сборку производить в обратном порядке. Обязательно должны совпасть отверстия под болты. Язычки должны быть направлены в одну сторону.
Далее потребуется извлечь из седел клапаны. Сначала нужно раскернить их при помощи надфиля.
Обязательно после установки нового клапана необходимо его накернить.

Если не произвести фиксацию клапанов, при работе они могут выпасть и вызвать в лучшем случае отказ работы системы топливоподачи. Во время сборки следите за тем, чтобы отверстие в дистанционной прокладке находилось напротив рычага подкачки. В этом случае получится намного быстрее обнаружить течь.

Основные неисправности и устранения

Иногда, в процессе длительной эксплуатации, бензонасос ломается, и ему требуется ремонт. Для того, чтоб определить поломку, связанную именно с данным механизмом, нужно знать ряд характерных симптом.

Самой частой, причиной неисправности устройства, является износ прокладки, которая находится между верхней и нижней частью корпуса. Это чревато тем, что насос теряет герметичность, и качает воздух вместе с топливом. Таким образом, горючая смесь получается, через чур насыщенной, и Ваш автомобиль ВАЗ 2106, будет дергаться при движении, или вовсе откажется заводится (особенно на холодный двигатель). В такой ситуации, ремонт вовсе не требуется, а нужно, просто заменить прокладку на новую.

Подобные симптомы у машины, могут наблюдаться и при повреждении мембраны. Такая неисправность решается заменой мембраны на новую. Более серьезной проблемой, является износ штока. Конечно, заменить его довольно просто, но на этом ремонт не закончится. После установки новой детали, бензонасос придется настроить, поменяв прокладки между ним, и блоком цилиндров на более тонкие или толстые.

Очень тяжелой поломкой, может оказаться износ клапанов. Обычно, в таких случаях меняют всё устройство в сборе. Но, некоторые владельцы ВАЗ 2106, все же решаются на ремонт. Для этого, они покупают специальный ремкомплект, и разбирают насос полностью. В ремкомплект входят следующие детали:

Пружина;
Два клапана;
Мембрана;
Прокладки.

Ремкомплект насоса

Ремонт включает в себя замену всех вышеперечисленных элементов на новые. Шток, продается отдельно от комплекта.

Для того, чтоб заменить шток, разбирать насос вовсе не нужно, а его достаточно просто снять. Первым делом, выньте трубку их выходного отверстия насоса, и положите ее так, чтоб она находилась отверстием вверх. Это делается для того, чтоб бензин не стекал на двигатель. Далее, отсоедините вторую трубку, и поставьте ее в такое же самое положение. Теперь, можно приступить, непосредственно, к снятию самого механизма.

Он надевается на две специальные втулки, и крепится сверху гайками. Их нужно открутить, и аккуратно снять насос с втулок. Перед Ваши откроется доступ к штоку и кулачку. Сам шток, не крепится ни к чему, и вынуть его можно просто руками.

Вот и всё, ремонт бензонасоса, Вашего ВАЗ 2106, завершен. Теперь можете спокойно продолжать его эксплуатацию, и не забывайте периодически менять прокладки, расположенные между верхней и нижней частью корпуса.

Как производится на ваз 2107 замена датчика температуры охлаждающей жидкости

Итак:

Измеритель нагрева находится на головке блока двигателя за четвертым цилиндром с левой стороны.
Отсоединяем минусовой провод от вывода аккумулятора.
Сливаем охлаждающую жидкость из блока цилиндров двигателя (чтобы уровень ее был ниже уровня измерителя нагрева).
Сдвинув защитный колпачок, отсоединяем провод от измерителя температуры жидкости в системе охлаждения.
Используя торцовый ключ на 21,(глубокую головку либо свечной ключ) выкручиваем измеритель температуры жидкости в системе охлаждения (ДТОЖ) из головки цилиндров.

На измеритель температуры жидкости в системе охлаждения нанесена коническая резьба, поэтому прокладок для него либо дополнительных уплотнителей не требуется

Установка измерителя температуры жидкости в системе охлаждения на ваз 2107

Итак:

Устанавливаем измеритель нагрева жидкости в системе охлаждения в последовательности обратной снятию
Наливаем через радиатор слитую нами охлаждающую жидкость

Замена завершена, как видите процедура проще простого. Если перегрев двигателя вызван тем, что не включается вентилятор охлаждения – об этом наша инструкция ниже.

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

Необходимо провести отсоединение винтов крепления головки.
Снимается головка бензонасоса с клапанами, фильтром и крышкой.
Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
Снимаются диафрагма и возвратная пружина.
Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
Аккуратно снимаются детали с диафрагменного узла.
Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

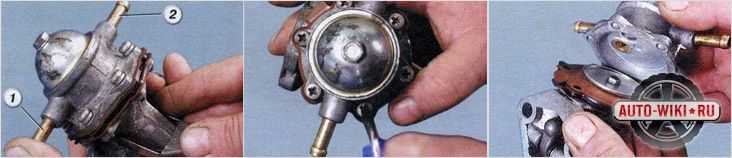

Фотоинструкцию по разборке бензонасоса смотрите ниже:

Отворачиваем винты и разъединяем корпус

Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

Замена комплекта диафрагм

Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

рожковый ключ на 13;
плоская отвёртка;
две обычные школьные линейки;
чистая ёмкость для слива бензина.

Демонтаж насоса осуществляется следующим образом.

Открывается капот.
Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.
Снимается шланг подачи топлива.
От корпуса насоса отсоединяется топливная магистраль.
В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).
Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.
Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Бензонасос не качает

Основным признаком неисправности бензонасоса является отсутствие давления в топливной системе. Причинами этого может быть:

износ деталей;
повреждения диафрагмы;
сильное растяжение пружинки;
загрязнение клапанов;
засорение сеточки фильтра;
потеря герметичности насоса.

В любом случае потребуется снять насос и, используя плоскую отвёртку, разобрать его.

При ремонте бензонасоса его следует снять и разобрать

Замена штока

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

При замене штока необходимо правильно отрегулировать длину его выступа

Чистка бензонасоса

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Причиной загрязнения сетки часто является некачественный бензин

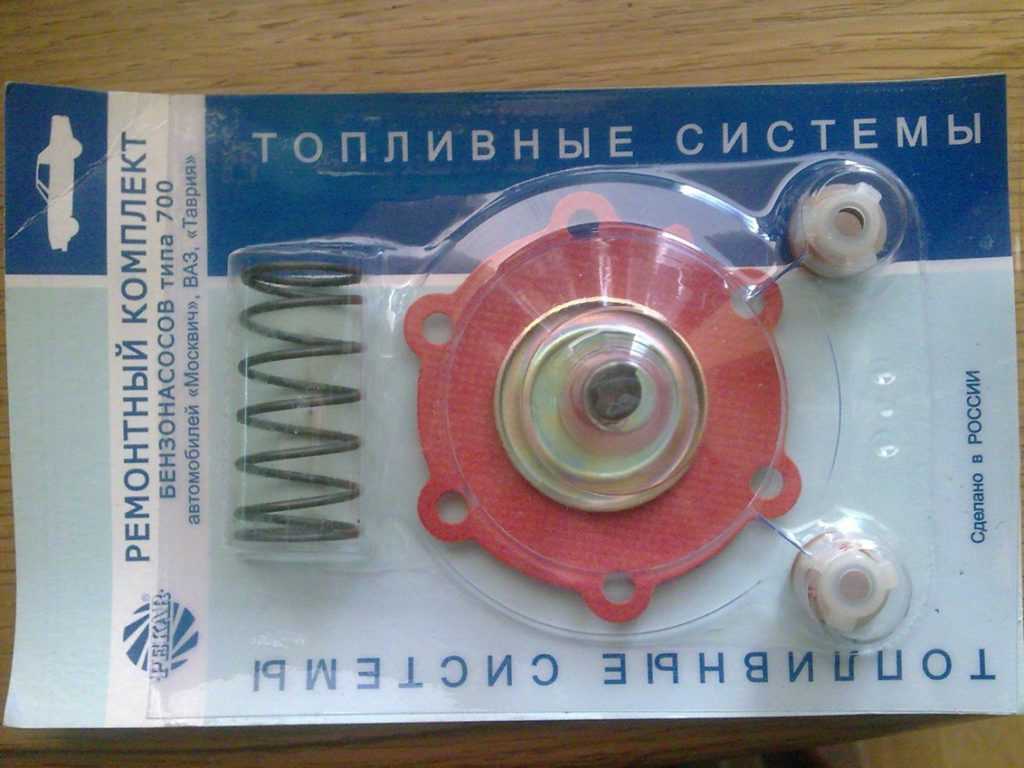

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

В состав ремкомплекта бензонасоса входит пружинка диафрагмы, сама диафрагма и заглушки

Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

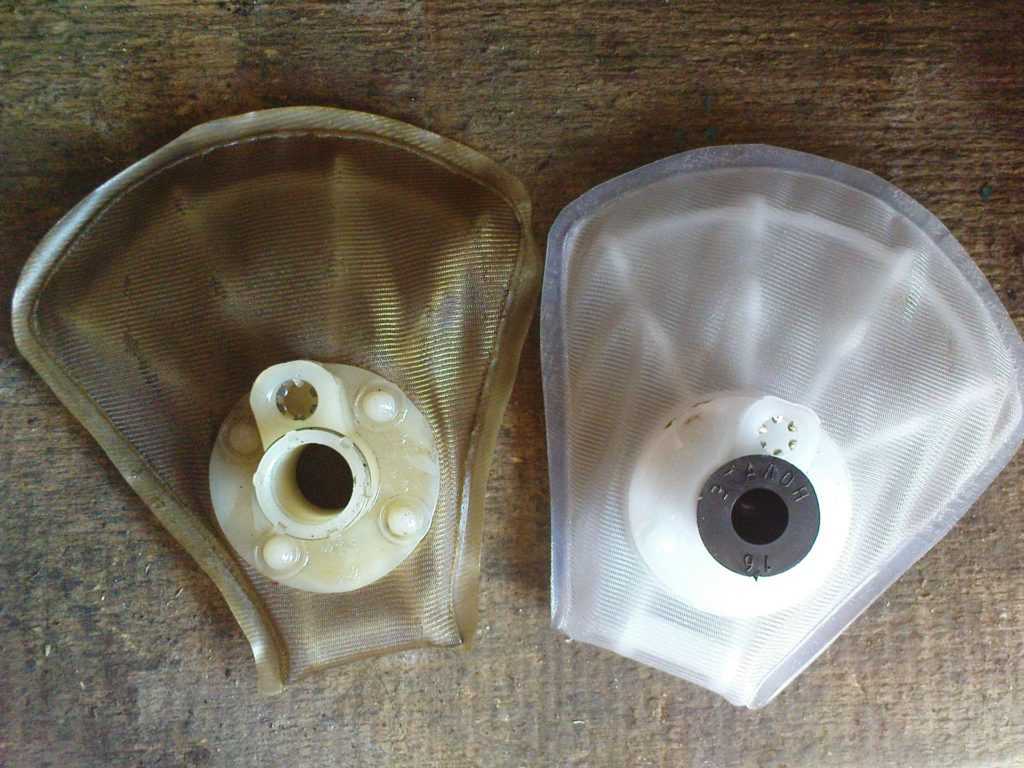

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

Повреждения диафрагмы с нарушениями герметичности.
Потеря жесткости и рабочих характеристик пружины.
Засорение клапанов за счет скопления грязи.
Потеря пропускной способности фильтров за счет скопления загрязнений.
Нарушение герметичности контура насоса с подтеканием бензина и масла.
Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

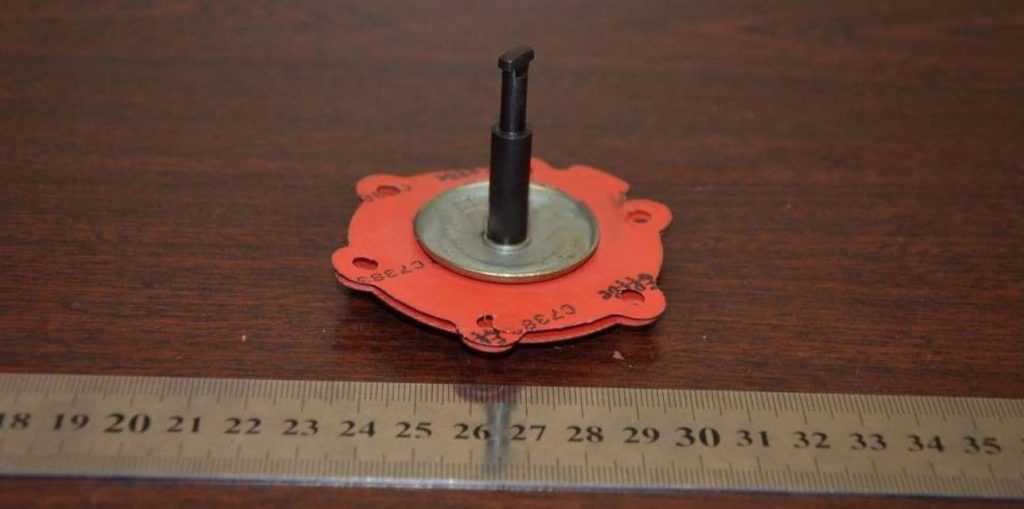

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.

Определение причин отказа бензонасоса

Бензонасос не подает топливо к системам автомобиля:

Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

Повреждения диафрагмы с нарушениями герметичности.
Потеря жесткости и рабочих характеристик пружины.
Засорение клапанов за счет скопления грязи.
Потеря пропускной способности фильтров за счет скопления загрязнений.
Нарушение герметичности контура насоса с подтеканием бензина и масла.
Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Схема ДААЗ

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

Разборка корпуса насоса

Чтобы провести все работы по разборке механизма, вам потребуются пара отверток, маленький молоток, надфиль, шабер. Разборка выглядит следующим образом:

Выкрутить все болты, которыми произведено крепление половин корпуса.
Демонтируйте диафрагмы, нажав на них и повернув на 90 градусов.
Аккуратно выньте диафрагмы, извлеките пружину.

Если желаете поэкспериментировать, то попробуйте извлечь два клапана и установить на их место новые, которые имеются в комплекте для ремонта

Обратите внимание на то, что при наличии на корпусе даже небольших повреждений, трещин нужно менять весь узел. Не стоит даже пытаться восстановить

Ремонт бензонасоса в этом случае нерентабелен.

Самая распространенная поломка у такого типа насосов – разрушение клапанов или диафрагм. В любом магазине можно приобрести эти детали, которые без малейших переделок устанавливаются на топливные насосы. Но в комплект не входят пластиковые дистанционные прокладки. Поэтому придется этот элемент использовать от старого бензонасоса.

Признаки дефектов бензонасоса

Многие автолюбители знают, что бензонасос представляет собой такой компонент топливной системы «шестерки», который неоднократно допускает сбои в работе или, говоря простыми словами, – он барахлит. Причины: низкокачественный бензин, засоренный и не вовремя замененный фильтр топлива, высокие нагрузки на детали изделия, воздействие активных ингредиентов при течи масла и тосола, некачественные комплектующие резинотехнические детали и т.д.

Основные неисправности бензонасоса – это нарушение герметичных кондиций топливного насоса, течь бензина и «не качает бензонасос ВАЗ 2106», т.е. выход из строя мембраны изделия. В этом случае возможен ремонт «в полевых условиях», когда водителям приходится, к примеру, вместо штатной мембраны устанавливать целлофан большой плотности, что позволяет доехать до места назначения. Более цивилизованный ремонт бензонасоса для «шестерки» – приобрести ремкомплект бензонасоса и произвести замену деталей, подвергшихся износу.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

существенное снижение подачи топлива в карбюратор;
уменьшение производительности двигателя;
рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

рожковый ключ на 10;
плоская отвёртка.

Работы выполняются в следующей последовательности.

На автомобиле с холодным двигателем открывается капот.
Отвёрткой ослабляется хомут крепления входного патрубка насоса.
Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).
Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.
Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

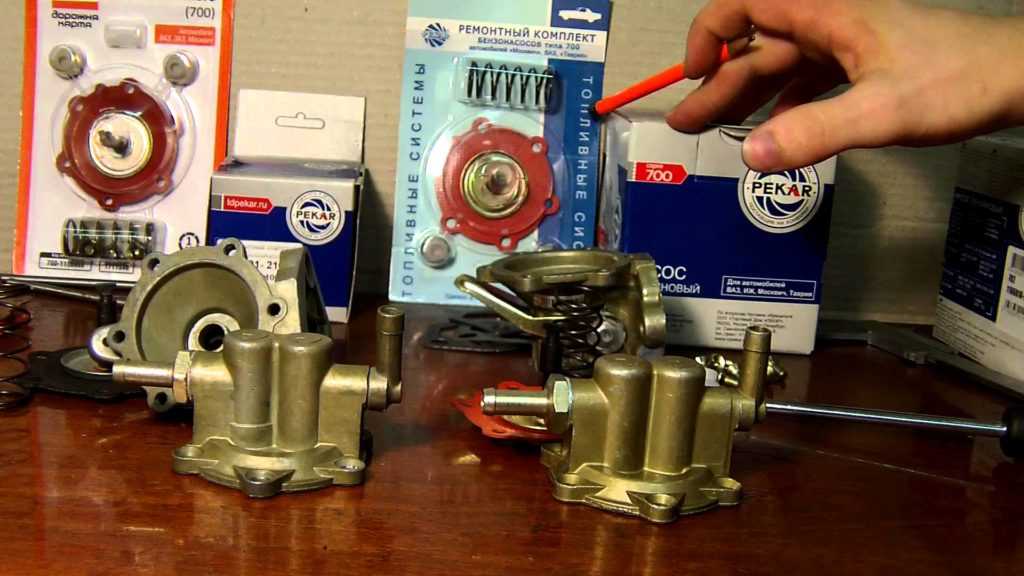

Виды бензонасосов автомобилей ВАЗ 2106/07

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ (Димитровградского автоагрегатного завода). Основное назначение насоса — подавать бензин к карбюратору в нужных объёмах. Основу насоса составляет привод с диафрагмами, а устойчивая работа обеспечивается за счёт одновременного использования трёх диафрагм. Производительность бензонасосов ДААЗ на свободный слив может достигать 60 литров в час.

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ

На более современные модели ВАЗ устанавливаются бензонасосы «Пекар» (Санкт-Петербург). Производительность у них та же, но повышенная герметичность и устойчивость мембран к воздействию масла и топлива делают работу насоса более эффективной.

На современных моделях ВАЗ установлены бензонасосы «Пекар»

Бензонасос ВАЗ 2106/07 находится в подкапотном пространстве. Он крепится к блоку цилиндров двигателя. Удобное расположение позволяет легко демонтировать и установить насос даже неопытному автолюбителю.
