Замена аккумулятора lada 21093 (ваз 21093)

Причины демонтажа

Демонтажные работы с задним бампером могут проводиться по нескольким причинам. Рассмотрим их более подробно.

То есть повреждения в случае с задним бампером можно разделить на два типа:

• Деформация, нарушение целостности, внешние изменения самого бампера;
• Проблемы, повреждения под бампером.

1. Если вы повредили сам бамперок, если можно либо заменить, либо отремонтировать. Это зависит от ваших пожеланий, финансовых возможностей. Если пока денег или желания менять элемент нет, обязательно заделайте трещины и закрасьте поврежденные участки.
2. Если это скрытое повреждение, ситуация обстоит значительно хуже. Порой даже небольшие удары сзади могут привести к нарушению целостности кузова. Отсюда возникают вмятины, начинается активный процесс коррозии, появляется ржавчина.

Задний усилитель

Даже если вас не сильно ударили сзади или вы въехали в какой-то предмет, двигаясь задним ходом, обязательно снимите бампер, и осмотрите состояние кузова. Наличие неровностей, трещин в металле говорит о необходимости срочного вмешательства в ситуацию.

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

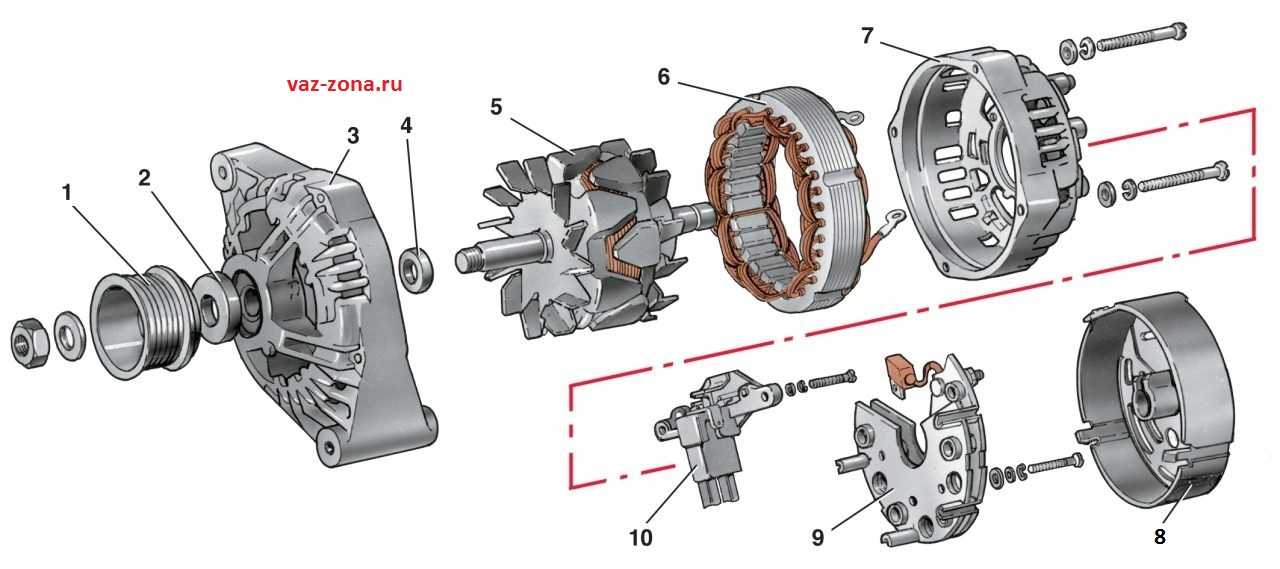

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
5. ток снимается с ротора щётками (10) и через реле — регулятор  (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

• лампочка на 12 вольт
• автомобильный акумулятор
• две батарейки по 1.5 вольта
• несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Демонтаж и установка

Все предварительные моменты мы обсудили, потому можно переходить непосредственно к решению вопроса деформированного, поврежденного заднего элемента кузова.

1. Поднимите автомобиль с помощью домкрата.
2. Крестовой отверткой выкрутите все саморезы, которые удерживают подкрылки. После этого вы сможете их легко снять.
3. Ключом на 10 миллиметров открутите крепежные болты, расположенные на арке крыла. Всего их там два и они фиксируют бампер.
4. Аналогичным образом поступаем с крепежами с другой стороны.
5. Теперь возьмите ключ на 13 миллиметров (лучше накидной) и демонтируйте три гайки кронштейна. Он удерживает усилительную балку.
6. Далее можно снять весь бампер вместе с балкой.
7. Бамперок на усилителе держится на саморезах. Если их открутить, вы сможете рассоединить два элемента.
8. Усилительную балку пока можно отложить в сторонку, если на ней нет следов повреждения. При наличии таковых подумайте, как будет поступить лучше — отремонтировать или заменить на новую.

Демонтажные работы

1. Оцените состояние пластиковой части. Некоторые трещины можно зашить, зашпаклевать и покрыть новым слоем краски. Если же повреждения оказались более серьезными, тогда ремонтировать не имеет смысла. Проще просто приобрести новые пластиковые компоненты задней части вашего автомобиля.
2. После ремонта или покупки нового элемента, начинайте процедуру по установке. Для этого просто следуйте в обратной последовательности указанной инструкции.
3. Параллельно обязательно смажьте все крепежные болты с помощью солидола или обычного машинного масла.
4. Внимательно затягивайте болты. Следите за тем, чтобы между бамперком и кузовом соблюдались одинаковые зазоры.

Осмотр задней части кузова нужно проводить регулярно, даже в случае незначительных ударов. Царапины приведут только к необходимости покраски бампера, а вот трещины способны повлечь за собой куда более серьезные проблемы и финансовые затраты.

Если в результате столкновения или наезда задним ходом на какой-то предмет был нанесен даже незначительный удар по заднему кузовному элементу, советуем снять его и осмотреть состояние пластика, усилительной балки и самого кузова вашего авто. Небольшие вмятины могут показаться не опасными, но именно они способны стать очагом для развития коррозии и покрытия внушительной части кузова ржавчиной. Стоит ли рисковать?!

https://youtube.com/watch?v=EiRkKKK5VqE

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах

Именно их состоянию следует уделять самое пристальное внимание.. А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей

От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!
