Устройство электрического реле
Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:
- Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
- Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
- Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.
При подаче напряжения через электромагнитную обмотку катушки создается электрическое поле, которое притягивает якорный элемент к сердечнику, и толкатель под действием тока катушки перемешает якорный элемент, тем самым осуществляя переключение контактов реле зарядки «шестерки», цена которого достаточно приемлема для российских автолюбителей. Корректное подключение реле зарядки можно посмотреть на изображении ниже
Существуют 2 основных вида реле регуляторов зарядки, использующихся на «шестерках». К ним относятся:
- Автомобильное реле-регулятор зарядки ВАЗ 2106 неконтактного типа, имеющий номенклатурный номер 121.3702. Это относительно новое электронное устройство, применяемое для комплектации энергооборудования «шестерки». Основным преимуществом этого устройства является его полная авторегуляция.
- Изделие под индексом РР-380 с теми же функциями, устанавливается на «шестерку» с начала ее выхода с конвейера. Выпуск детали в настоящее время прекращен.
Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже
Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.
Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.
Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.

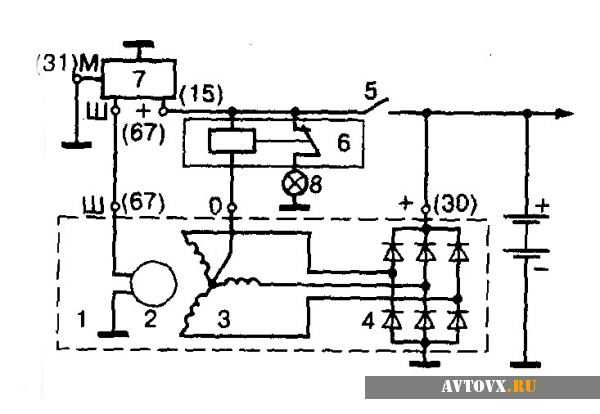

Схема зарядки автомобиля ВАЗ 2106
Схема зарядки ВАЗ 2106 состоит из довольно небольшого количество деталей:
- трехфазный синхронный генератор с обмоткой возбуждения;
- диодный выпрямитель (скомпонован в одном корпусе с генератором);
- аккумуляторная батарея;
- реле-регулятор напряжения (механический или электронный);
- реле лампы индикации наличия зарядки;
- индикаторная лампа зарядки аккумулятора.
Генератор приводится в действие от коленчатого вала посредством клино-ременной передачи. Выпрямитель, встроенный в генератор, преобразует его ток в постоянный. Далее реле-регулятор напряжения поддерживает его величину в пределах от 13,5 до 14,3 В. Реле-регуляторы старого типа работали на принципе механического замыкания-размыкания контактов в зависимости от напряжения генератора. Такие приборы требовали дополнительной регулировки в процессе эксплуатации.
Современная схема реле зарядки ВАЗ 2106 имеет в составе электронный регулятор напряжения, полностью построенный на дискретных элементах, и на протяжении всего срока своей службы дополнительного вмешательства в свою работу не требует. Однако применение таких устройств требует дополнительных мер безопасности. Так, при заведенном двигателе запрещается снимать клеммы с аккумуляторной батареи во избежание поломок реле-регуляторов нового образца.
Реле контрольной лампы, обеспечивающее появление индикации при пропадании напряжения зарядки аккумулятора, представляет собой обычное электромагнитное реле с нормально замкнутыми контактами. Одна клемма катушки реле через замок зажигания подсоединена к плюсовой клемме аккумуляторной батареи. Другой контакт соединяется с выводом +12 В генератора. Нормально замкнутые контакты реле соответственно подключены к +12 В батареи (через контакты замка зажигания), и к сигнальной лампе.
При повороте ключа напряжение аккумуляторной батареи появляется на контактах реле и лампа наличия зарядки загорается. При заведенном же двигателе появляется и напряжение на выходе генератора, которое поступает на выводы электромагнитного реле. При достижении величины около 7,5 В магнитное поле соленоида увеличивается настолько, что притягивает якорь, и контакты, через которые на лампу зарядки поступает напряжение от аккумулятора, размыкаются. При этом сигнальная лампа гаснет.
