Замена АБС у Lada 2102

Монтажные блоки — типы и применимость

Все монтажные блоки в зависимости от состава и назначения можно условно разделить на два типа:

• Основной монтажный блок — имеется на каждом автомобиле, в нем находятся основные реле и предохранители;
• Вспомогательный монтажный блок (блок предохранителей) — отдельный модуль, содержащий предохранители, а иногда и некоторые вспомогательные реле.

В очень многих автомобилях, в том числе и в отечественных, устанавливается только один монтажный блок, содержащий все реле и предохранители.

Нужно сказать о наиболее распространенных типах монтажных блоков, используемых на отечественных автомобилях ВАЗ. На сегодняшний день их довольно много:

• 15.3722 — для автомобилей ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107;
• 17.3722 — для автомобилей ВАЗ-2108, 2109 и 21099;
• 2105-3722010-02 и 2105-3722010-08 — для автомобилей ВАЗ-21054 и 21074;
• 2110 — для автомобилей ВАЗ-2110, 2111 и 2112;
• 2114-3722010-60 — для автомобилей ВАЗ-2108, 2109 и 2115;
• 2114-3722010-40 — для автомобилей ВАЗ-2113, 2114 и 2115;
• 2170 — для автомобилей ВАЗ-2170 и 21703 (Lada Priora);
• 21723 «Люкс» (и его аналог DELRHI 15493150) — для автомобиля ВАЗ-21723 (Lada Priora в кузове хетчбэк);
• 11183 — для автомобилей ВАЗ-11173 (Lada Kalina в кузове универсал), 11183 (Lada Kalina в кузове седан) и 11193 (Lada Kalina в кузове хетчбэк);
• 2123 — для автомобиля ВАЗ-2123 (предшественник Chevrolet Niva, выпускавшийся с 1998 по 2002 годы).

Здесь приведено только краткое обозначение монтажных блоков, но блоки для различных модификаций автомобилей имеют различные цифровые индексы, в которых зашифрована основная информация.

Интересно отметить, что сегодня рынок предлагает большое количество монтажных блоков для автомобилей ВАЗ восьмого и девятого семейства («Самара» и «Спутник»), а также для родственного автомобиля ВАЗ-2115. Это объясняется распространенностью данных моделей, выпуск которых был прекращен относительно недавно. Причем многие производители предлагают свои аналоги монтажных блоков 17.3722 (блок старого образца) и 2114-3722010-60 (блок нового образца), поэтому для владельцев данных авто нет проблем найти и заменить вышедший из строя монтажный блок или его отдельные компоненты.

Монтажные блоки автомобилей иностранного производства отличаются разнообразием и многочисленностью моделей, поэтому их здесь мы рассматривать не будем. Заметим лишь, что при ремонте или замене блока на иномарке необходимо обязательно уточнять каталожный номер данного компонента (или его отдельных деталей) для каждого конкретного автомобиля, его модификации и года выпуска.

Демонтаж блока гидроагрегата на Калине

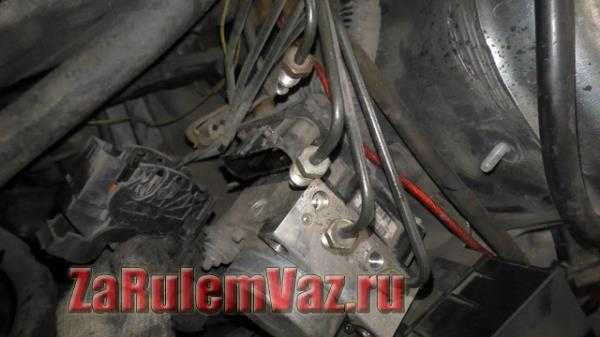

Первым делом необходимо откачать тормозную жидкость из бачка, или же слить ее полностью. После этого при помощи ключа отворачиваем 4 тормозные трубки, которые наглядно показаны на фото ниже.

Результат выполненного действия прекрасно виден на фото:

И еще остается две трубки, которые идут от главного тормозного цилиндра к блоку ABS Калины.

Теперь извлекаем колодку с проводами питания, предварительно отведя вверх фиксатор (скобу).

И отсоединяем его, результат чего и продемонстрирован ниже на фото.

Теперь можно приступать к демонтажу непосредственно самого блока, отвернув две гайки крепления при помощи головки на 10 мм и трещоточной рукоятки.

Остается лишь поднять блок вверх или же снять его, потянув в сторону на себя со шпилек.

Установка нового блока производится в порядке, обратном снятию. Разумеется, что после выполнения данного ремонта необходимо будет прокачать тормозную систему, чтобы избавиться от воздуха в трубках.

Установка АБС (антиблокировочной системы) на ВАЗ 2110 2112 — хороший способ повысить управляемость автомобиля и качество работы тормозов. Для ее установки потребуется потратить определенное время, но результат удовлетворит каждого, комфортность и безопасность езды явно улучшатся.

Для того чтобы установить АБС на ВАЗ 2110-2112, необходимо будет также заменить суппорта вместе с тормозными колодками, наружные ШРУСы («гранаты»), установить датчики (4 шт., по одному на колесо), блок управления АБС и гидравлический модулятор давления. Все запчасти подойдут от Лады Приоры.

В первую очередь необходимо поднять автомобиль на домкрат и снять колесо. После этого открутить болты крепления суппорта и с помощью съемника или металлической выколотки освободить пальцы. С помощью отвертки отжимаем суппорт от диска и снимаем его. Для того чтобы отсоединить его от тормозного шланга, шланг нужно пережать с помощью струбцины или разводного ключа, чтобы не допустить утечки тормозной жидкости. Затем отсоединить штуцер суппорта и установить на его место новый, с новыми тормозными колодками (они отличаются от стандартных тем, что имеют посадочное место под датчик). Лучше сразу установить и сам датчик, причем главное не перепутать — датчики АБС передних колес отличаются от датчиков задних.

Теперь необходимо заменить ШРУС. Для этого нужно открутить контргайку (которую впоследствии заменить новой), а колесо для удобства вывернуть в ту сторону, с которой на данный момент производится работа. Теперь откручиваем шаровую опору от цапфы (поворотного кулака). Если не получится, то можно обработать болты соединения специальной жидкостью, такой как WD-40 или обстучать болты по периметру молотком.

С помощью выколотки или съемника выбиваем шлиц ШРУСа из посадочного места в ступице, сбиваем его с вала привода и снимаем. При установке нового ШРУСА желательно ставить и пыльник, пространство под которым заполнить смазкой «Шрус», «ER» или «Литол». Сборку производить в обратной последовательности.

После установки края контргайки на ступице нужно обязательно загнуть молотком по всему периметру.

Перед тем как приступить к замене гидравлического модулятора, необходимо отключить минусовую клемму аккумуляторной батарей. После этого снять с модулятора крышку, открутив один болт и отключить электрические разъемы. Также отсоединить тормозные трубки, пережав их, чтобы не произошел слив жидкости, и снять модулятор. На новый гидравлический модулятор необходимо прикрутить и новый блок управления антиблокировочной системы. Устанавливая новый гидравлический модулятор, не забудьте поставить два новых реле. После этого присоедините все тормозные трубки и электропроводку.

После того как все работы по установке АБС на ВАЗ 2110-2112 произведены, необходимо прокачать тормозную систему автомобиля. Это позволит избавиться от воздуха, который мог попасть в нее. Если же вы планируете и замену тормозной жидкости, то нет смысла пережимать в процессе работы тормозные шланги, проще сразу слить всю тормозную жидкость, после чего заменить ее на новую.

Проверка старого датчика

Возможно, установка нового датчика не потребуется вообще, т.к. старый мог просто загрязниться и по этой причине отказывать в работе. Чтобы исправить это, необходимо крайне аккуратно прочистить датчик, проверить его электрическое соединение с блоком (можно использовать отвёртку с электроиндикатором). Стоит отметить, что в подавляющем большинстве случаев чистки датчика вполне достаточно для решения проблемы отсутствующей АБС или раннего включения системы.

Однако, если же чистка не помогает либо датчик окончательно «умер», то потребуется его замена

При выборе датчика особое внимание обратите на модель детали. Помните, что датчики различаются не только на разных моделях, но ещё и по месту установки «перед-зад».

Для осуществления установки нового датчика может потребоваться дополнительный инструмент — плоскогубцы и кусок трубы (в качестве рычага). Опять же, необходимо проявить должную аккуратность, т. к. датчик АБС —довольно хрупкая система. Установив на положенное место датчик, нужно вкрутить болт крепления. Затем по месту закрепляется и подключается провод, идущий к блоку управления АБС.

Замена датчика АБС

Практически во всех выпускаемых ныне автомобилях присутствует АБС, не раз доказавшая свою эффективную работу: при торможении, колёса немного прокручиваются, отсюда и высокая эффективность торможения. В критических дорожных ситуациях это даёт водителю автомобиля с АБС дополнительный шанс для безопасного манёвра. Особенно без АБС не обойтись молодым водителям, чьи навыки ещё недостаточны, чтобы управлять автомобилем без дополнительных систем безопасности.

Схема работы АБС на автомобилях ВАЗ такова: импульсные сигналы с датчиков АБС поступают в блок управления АБС. Если одно колесо блокируется, гидромодулятор на основе команды блока управления, ограничивает давление в соответствующем канале.

Если существует возможность, то лучше всего установить машину на подъёмник или загнать на смотровую яму. При отсутствии таких условий можно обойтись подъёмом на домкрате.

Схема работ

Для начала необходимо снять колесо. Заранее озадачьтесь безопасностью проводимых операций. Автомобиль не должен скатываться и падать с домкрата во время ремонта! Колесо снято. Датчик располагается за тормозным суппортом. Заглянув за него, можно увидеть, ключи какого размера потребуются для снятия и замены датчика. Поскольку датчик располагается в довольно низкой точке автомобиля (ещё и постоянно контактирующей с грязью и водой), резьбовые соединения могут банально «закиснуть». В борьбе с этой неприятностью помогут различные средства вроде жидкости WD-40.

Можно пойти немного другим путём и снять суппорт с тормозным диском. Так тоже можно получить доступ к датчику.

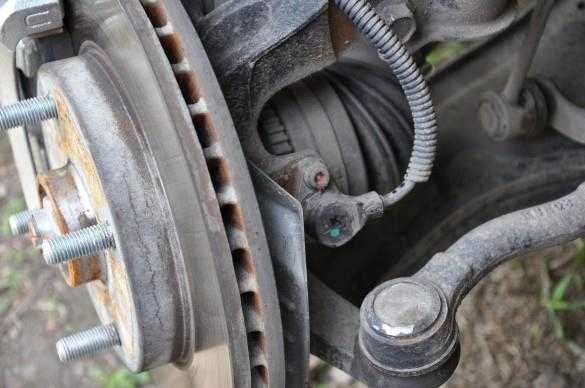

Далее нужно подходящими по размеру плоскогубцами удерживать металлическую часть датчика АБС и, раскачивая маятниковыми движениями, потянуть его на себя. Будьте внимательны — соскользнувшие плоскогубцы способны повредить пластиковую защиту датчика (что чревато загрязнением последнего). Доставая деталь, можно пользоваться плоской отвёрткой (а лучше двумя). При образовании отверстия между корпусом датчика и суппортом отвёртку необходимо вставить в данное отверстие, и, поддевая деталь по кругу, пытаться достать её. Напарник может здорово помочь в этом процессе, если тоже будет действовать отвёрткой, но в противоположной стороне детали (так она выйдет быстрее и более равномерно). Если удалось извлечь деталь на 5 мм и более, то инструменты можно отложить в сторону, и попробовать вращательными или маятниковыми движениями достать датчик руками. Датчик АБС извлечён.

Далее обратите внимание на то, куда следует проводка от датчика, и найдите место его подключения.

Как правило, подключение осуществляется через электронный блок управления АБС (располагается под капотом автомобиля). Установка нового датчика происходит в обратном порядке.

Основные неисправности монтажного блока, их диагностика и ремонт

Любой опытный автомобилист и автоэлектрик при обнаружении неисправности в электрической системе автомобиля в первую очередь обращает внимание на монтажный блок — чаще всего неисправность связана с выходом из строя отдельных его компонентов. Возможны четыре основных неисправности монтажного блока:

• Перегорание предохранителя;
• Поломка реле;
• Перегорание или иное повреждение токопроводящих дорожек (например, из-за коррозии);
• Механическое повреждение и поломка контактов.

Предохранители. Наиболее частой причиной залезть в монтажный блок становится перегоревший предохранитель. Однако прежде чем менять предохранитель, необходимо выяснить причины его перегорания, нередко это происходит из-за поломки защищаемого компонента или короткого замыкания в защищаемой данным предохранителем цепи. Так что сначала нужно провести диагностику электрической цепи, при необходимости произвести ремонт, а уже затем ставить новый предохранитель.

Реле. Поломка реле диагностируется довольно просто: сначала нужно поменять предохранитель, а если это не помогло, то вставить между контактами реле проволочную перемычку — если после этого в цепи появляется ток (то есть, неисправность устраняется), то реле подлежит замене. В противном случае поломку искать необходимо в самой цепи. В современных монтажных блоках реле устанавливаются с помощью разъемов, не требующих пайки, поэтому ремонт можно провести легко и быстро.

Токопроводящие дорожки. Повреждения токопроводящих дорожек искать довольно трудно, так как они видны далеко не всегда. Такая неисправность устраняется только одним способом — припайкой проводника между ближайшими контактными точками, которые соединяла поврежденная дорожка

Это требует навыков пайки, современные блоки, полностью изготовленные из пластика, могут доставить неприятности и опытным электрикам, так как любое неосторожное движение паяльником приведет к частичному расплавлению пластика, что может потребовать более серьезного ремонта или даже замены всего монтажного блока.

Контакты. В типичном монтажном блоке десятки контактов, расположенных в разъемах реле и предохранителей, а также в разъемах подключения к электрической системе автомобиля. Поломку контакта, появление в нем коррозии или просто изменение его положения обнаружить непросто, трудно и устранить любую из этих неисправностей. Наиболее просто избавиться от коррозии или загрязнения, это можно сделать как с помощью ножа или наждачной бумаги, так и с помощью специальных средств. Просто и вернуть отошедший контакт на место, хотя иногда для этого может понадобиться пайка. А обломившийся контакт заменить не всегда возможно, иногда для этого придется много паять, поэтому в некоторых случаях проще купить новый монтажный блок.

Диагностика и устранение неисправностей монтажного блока, как и всей электрической системы автомобиля — дело для человека, не знакомого с основами электротехники, непростое, а иногда и вовсе невозможное. Поэтому лучшим решением будет обратиться в автосервис или к автоэлектрику, который быстро заставит автомобиль работать.

Устройство монтажного блока

Независимо от типа и применения, все монтажные блоки имеют принципиально одинаковое устройство. Типичный монтажный блок состоит из следующих компонентов:

• Пластиковый корпус;
• Печатная плата (или несколько плат), несущая все основные компоненты;
• Реле включения основных цепей электросистемы (на схемах и на плате обозначаются буквой «K» с цифровым индексом);
• Предохранители защиты основных цепей (на схемах и на плате обозначаются буквой «F» с цифровым индексом);
• Разъемы для подключения блока к электрической системе (ранее разъемы обозначались буквой «Ш», сегодня — буквой «X»).

Все эти компоненты содержатся как в монтажных блоках старых «Жигулей», так и в блоках самых современных автомобилей — принципы включения и защиты электрических цепей за последние десятилетия не изменились, поэтому и монтажные блоки не претерпели принципиальных изменений.

Несколько слов нужно сказать об отдельных компонентах монтажного блока.

Плата. В блоках используется два типа плат для установки компонентов — традиционные платы из фольгированного стеклотекстолита для печатного монтажа и современные пластиковые платы для монтажа на разъемах. Пластик более дешев и прост в обработке, стеклотекстолитовые платы более надежны, но сегодня чаще можно встретить монтажные блоки, в которых все детали установлены на пластике с помощью специальных разъемов. Преимущество пластиковых плат заключается в том, что снять и установить реле или предохранитель можно буквально голыми руками, в то время как для ремонта блока с печатным монтажом придется использовать паяльник.

Предохранители. Еще не так давно в автомобилях повсеместно использовались цилиндрические предохранители с плавкими вставками, однако сегодня практически на всех машинах устанавливаются более удобные и надежные ножевые предохранители. Они выполнены в виде прямоугольного пластикового корпуса, внутри которого проложена плавкая вставка, в нижней части которого расположено два плоских (ножевого вида) контакта, вставляемых в разъемы. Также в автомобилях находят применение биметаллические предохранители многократного действия.

Реле. В монтажных блоках используется два основных типа реле, которые отличаются устройством и принципом работы:

• Электромагнитные реле включения и выключения компонентов — обычные реле, контакты которых замыкаются и размыкаются при подаче и снятии управляющего напряжения;
• Специализированные реле (реле времени, реле-прерыватели) — в данных реле встроен компактный электронный блок (собственно — реле времени), который с определенной периодичностью включает и выключает те или иные компоненты.

С помощью обычных реле включаются фары, стеклоподъемники, отопитель и другие компоненты автомобиля. Через специализированные реле подключены стеклоочистители, сигналы поворота, аварийная сигнализация и другие компоненты. Обычно назначение реле (а также его схема и назначение контактов) указано на его корпусе. Эта же информация (а также расположение и назначение предохранителей) дублируется на крышке монтажного блока, что минимизирует вероятность ошибки при обслуживании и ремонте.

В современных монтажных блоках предусмотрена еще одна деталь — специальный пластиковый пинцет-зажим для удобного извлечения и вставки ножевых предохранителей.

В целом, монтажный блок спроектирован и изготовлен таким образом, чтобы упростить его обслуживание и ремонт, и чтобы эта работа была доступна даже автомобилисту с минимальными знаниями в области электротехники.

Функции монтажного блока и его компонентов

Большинство цепей электрической системы любого транспортного средства имеют защиту от коротких замыканий и перегрузок в виде предохранителей, а включение и выключение практически всех электрических приборов производится с помощью реле. Все эти компоненты, как уже было сказано, собраны в монтажном блоке. Однако ряд цепей, в который протекают значительные токи, не имеют предохранителей — обычно это цепи пуска двигателя (зажигания) и заряда батареи (здесь ток достигает десятков и сотен ампер, что затрудняет защиту). Хотя сегодня во многих автомобилях предусмотрены мощные предохранители и для этих цепей.

Монтажный блок может содержать свыше десяти реле, в том числе реле включения стартера, контроля исправности ламп, включения ближнего и дальнего света фар (в некоторых автомобилях интегрированы с реле габаритных огней), противотуманных фар, стеклоочистителя (и дополнительно реле включения разных скоростей стеклоочистителя), очистителей фар, электрических стеклоподъемников, подогрева заднего стекла, звукового сигнала, вентилятора системы охлаждения, обогрева сидений, а также реле-прерыватель указателей поворота и аварийной сигнализации.

Однако далеко не все виды реле имеются на каждом автомобиле. Например, обогрев передних сидений — это опция, поэтому и соответствующие реле устанавливаются опционально. То же относится к очистителям фар, противотуманным фарам и многим другим системам.

Что касается предохранителей, то они защищают все цепи, за описанными выше исключениями. Причем очень часто один предохранитель обеспечивает защиту сразу нескольких цепей (до десяти и более), в которых протекают одинаковые токи. Поэтому нередко из-за перегорания одного предохранителя в автомобиле перестает работать несколько систем или компонентов, контрольных ламп или приборов. Для опытного автомобилиста, знающего назначение каждого из предохранителей, такая ситуация может помочь диагностировать неисправность. А для рядового автомобилиста это может стать настоящей проблемой, трудно поддающейся объяснению.
