Представьте, вы садитесь в свой любимый Nissan Armada, включаете заднюю передачу, а на дисплее… ничего! Или рябь. Знакомо? По статистике, более 30% владельцев автомобилей сталкиваются с неисправностями камеры заднего вида в течение первых 5 лет эксплуатации. Особенно это актуально для таких надежных машин, как Nissan Armada, где камера является важным элементом безопасности. Но не спешите расстраиваться и бежать в сервис! Сегодня мы поговорим о том, как выполнить ремонт камеры заднего вида Nissan Armada своими руками, сэкономив время и деньги. Я поделюсь своим опытом, чтобы вы смогли вернуть вашему авто полноценную функциональность.
Причины поломки камеры заднего вида
Почему же наша камера заднего вида Nissan Armada вдруг перестала работать? Причин может быть несколько, и я, как человек, который не раз сталкивался с этой проблемой, могу сказать, что чаще всего виноваты следующие факторы:
- Повреждение проводки. Это, пожалуй, самая частая причина. Провода перетираются в местах изгибов, например, в гофре между кузовом и дверью багажника.
- Окисление контактов. Влага и грязь делают свое дело, разъемы окисляются, и сигнал пропадает.

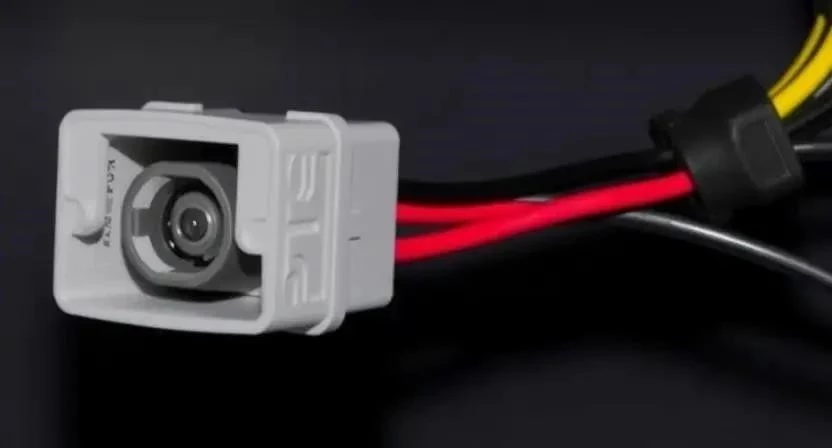

- Выход из строя самой камеры. Камера – это электронное устройство, которое со временем может просто сломаться из-за износа, попадания влаги или механических повреждений.
- Неисправность ТВ-тюнера. В Nissan Armada камера часто подключается через отдельный ТВ-тюнер, который также может выйти из строя.
- Проблемы с питанием. Отсутствие 12В на камере приведет к черному экрану. Это может быть связано с проводкой или предохранителем.
- Перегоревший предохранитель. Да, иногда все намного проще, чем кажется. Я сам однажды долго искал сложную поломку, а оказалось – дело в копеечном предохранителе!
- Попадание влаги. Если камера негерметична, вода проникает внутрь и вызывает короткое замыкание или коррозию.
- Механические повреждения. Удары, царапины, последствия мелких ДТП – все это может вывести камеру из строя.
- Сбой головного устройства. Реже, но бывает, что проблема не в камере, а в самом дисплее или мультимедийной системе.
- Неправильное подключение. Если кто-то до вас уже «ковырялся» в системе, возможно, что-то подключено неверно.
Диагностика неисправности
Прежде чем хвататься за инструменты, нужно понять, что именно сломалось. Это самый важный этап, поверьте мне! Я сам когда-то поспешил и купил новую камеру, а оказалось, дело было в проводке. Давайте разберемся, как правильно провести диагностику. Невероятно важно не упустить ни одной детали, ведь от этого зависит успешность всего ремонта.
Таблица: Шаги по диагностике неисправности камеры заднего вида Nissan Armada
| Шаг | Описание действия | Возможные признаки неисправности | Что проверить |
|---|---|---|---|
| 1. Визуальный осмотр | Осмотрите камеру на предмет внешних повреждений, грязи, влаги. Проверьте фонари заднего хода. | Трещины, сколы, запотевание линзы, отсутствие света фонарей. | Сама камера, фонари заднего хода. |
| 2. Проверка предохранителя | Найдите блок предохранителей (часто в бардачке или под капотом) и проверьте предохранитель камеры. | Полное отсутствие изображения. | Предохранитель (обычно 10А). |
| 3. Проверка дисплея/монитора | Убедитесь, что головное устройство работает корректно с другими источниками видео. | Экран не включается вообще, или есть изображение, но не с камеры. | Головное устройство, его настройки. |
| 4. Проверка проводки | Осмотрите видимые участки проводки от камеры до ТВ-тюнера/монитора на наличие перегибов, заломов, повреждений изоляции. | Периодическое пропадание сигнала, рябь, помехи. | Кабели, разъемы, места соединений. |
| 5. Проверка питания камеры | С помощью мультиметра проверьте наличие 12В на контактах питания камеры при включенной задней передаче. | Камера не включается, черный экран. | Проводка питания, блок управления. |
| 6. Проверка видеосигнала | Проверьте видеосигнал от камеры к ТВ-тюнеру или головному устройству. | Черный экран, «нет сигнала». | Видеокабель, разъемы. |
| 7. Диагностика ТВ-тюнера | Если все остальное в норме, проблема может быть в ТВ-тюнере. | Отсутствие изображения, но питание на камеру поступает. | Сам ТВ-тюнер, его подключение. |
Необходимые инструменты и материалы
Чтобы ремонт камеры заднего вида Nissan Armada прошел гладко и без лишних нервов, важно заранее подготовить все необходимое. Я всегда составляю такой список, чтобы потом не бегать по гаражу в поисках нужной отвертки. Это сэкономит вам кучу времени и нервов, уж поверьте моему опыту!
Таблица: Список инструментов и материалов для ремонта камеры заднего вида Nissan Armada
| Инструмент/Материал | Описание | Применение |
|---|---|---|
| Набор торцевых ключей и отверток | Различные размеры, включая звездочки (Torx) | Снятие обшивки, креплений, монтаж/демонтаж. |
| Мультиметр (тестер) | Для измерения напряжения, тока, сопротивления | Проверка питания, целостности проводки. |
| Изолента, термоусадочные трубки | Для изоляции соединений | Ремонт поврежденной проводки, защита контактов. |
| Стриппер (инструмент для зачистки проводов) | Для аккуратной зачистки изоляции | Подготовка проводов к пайке или обжиму. |
| Паяльник и припой (опционально) | Для надежного соединения проводов | Если требуется пайка для долговечности. |
| Пластиковые лопатки для снятия обшивки | Предотвращают повреждение пластиковых элементов | Аккуратное снятие панелей салона. |
| Новая камера заднего вида | Если старая камера вышла из строя | Замена неисправной камеры. |
| Новая проводка (опционально) | Если старая проводка сильно повреждена | Полная замена кабеля видеосигнала или питания. |
| ТВ-тюнер (опционально) | Если диагностика показала его неисправность | Замена неисправного ТВ-тюнера. |
| Средство для очистки контактов | Спрей для удаления окислов | Очистка разъемов и контактов. |
| Хомуты, стяжки | Для крепления проводки | Аккуратная укладка и фиксация кабелей. |
Пошаговая инструкция по ремонту
Ну что, друзья, пришло время перейти к самому интересному – ремонту! Я постараюсь максимально подробно описать каждый шаг, чтобы у вас не возникло никаких трудностей. Помните, спешка здесь – наш главный враг. Я сам однажды спешил и сломал пару креплений обшивки, теперь всегда делаю все не торопясь. Это очень важно, чтобы не наделать новых проблем.
- Подготовка и демонтаж:
- Отключите аккумулятор. Это очень важно для вашей безопасности и для предотвращения коротких замыканий. Я всегда начинаю с этого, чтобы избежать неприятностей.

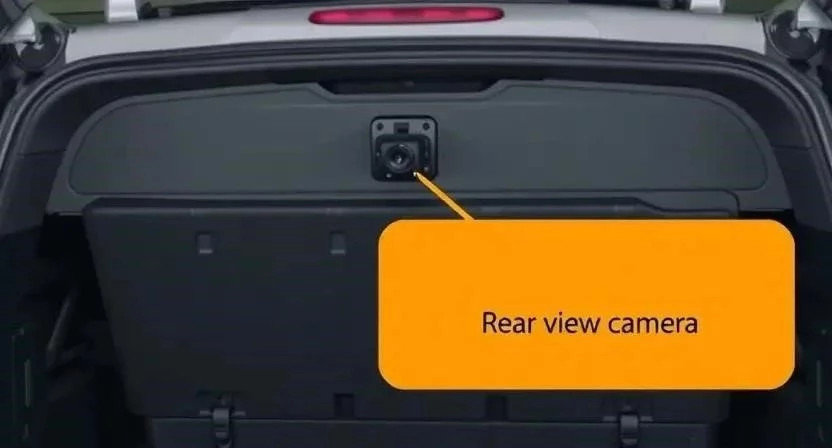

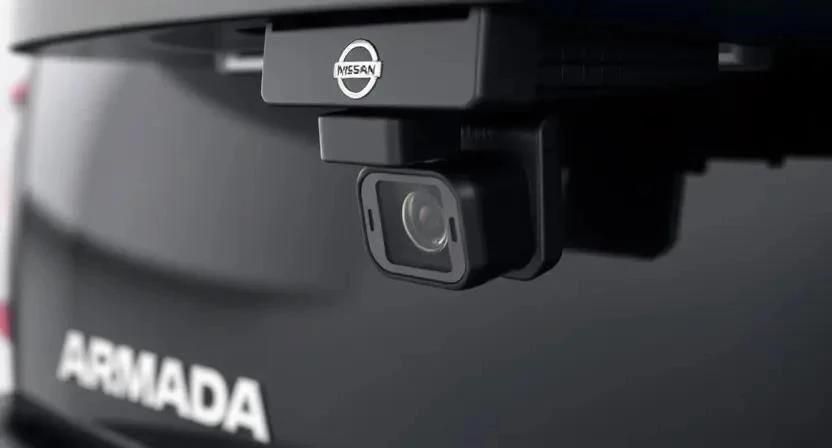

- Определите местоположение камеры. В Nissan Armada она обычно находится в ручке открывания багажника или над номерным знаком.
- Аккуратно снимите внутреннюю обшивку двери багажника. Используйте пластиковые лопатки, чтобы не повредить пластик и клипсы. Здесь нужно быть предельно осторожным, чтобы не сломать хрупкие защелки. Я помню, как у меня однажды отлетела клипса, и потом пришлось искать ей замену.
- Отсоедините разъемы от камеры. Часто это питание и видеосигнал.
- Демонтируйте старую камеру. Обычно она крепится винтами или защелками.
- Проверка и ремонт проводки:
- После демонтажа камеры, внимательно осмотрите всю проводку, идущую от камеры в салон, а затем к ТВ-тюнеру или головному устройству. Ищите потертости, перегибы, следы окисления или обрыва.
- С помощью мультиметра проверьте целостность каждого провода. Установите мультиметр в режим прозвонки и проверьте каждый провод. Если обнаружили обрыв, это и есть ваша проблема!
- Если проводка повреждена, отремонтируйте ее. Зачистите концы, скрутите, пропаяйте (если есть возможность) и обязательно заизолируйте термоусадочной трубкой или качественной изолентой. Я предпочитаю пайку и термоусадку – это гораздо надежнее, чем просто скрутка, которая может окислиться со временем.
- Особое внимание уделите местам прохода проводки через гофры и петли двери багажника – там провода часто перетираются от постоянного движения.
- Проверка и замена ТВ-тюнера (если необходимо):
- ТВ-тюнер в Nissan Armada обычно расположен в задней части салона, часто за обшивкой в районе заднего крыла или под сиденьем. Найдите его.
- Проверьте все разъемы на ТВ-тюнере на предмет окисления или плохого контакта. Очистите их специальным спреем.
- Если диагностика показала, что именно ТВ-тюнер неисправен (например, питание на камеру идет, а сигнала нет, и проводка целая), то его придется заменить.
- Отсоедините все разъемы от старого ТВ-тюнера и установите новый. Подключите все обратно, убедившись в надежности соединения.
- Установка новой камеры:
- Если старая камера вышла из строя (например, после диагностики вы убедились, что питание и сигнал до нее доходят, но изображения нет), установите новую.
- Подключите новую камеру к разъемам питания и видеосигнала. Убедитесь, что все контакты чистые и плотно сидят.
- Закрепите камеру на ее штатном месте.
- Тестирование системы:
- Прежде чем собирать всю обшивку обратно, подключите аккумулятор.

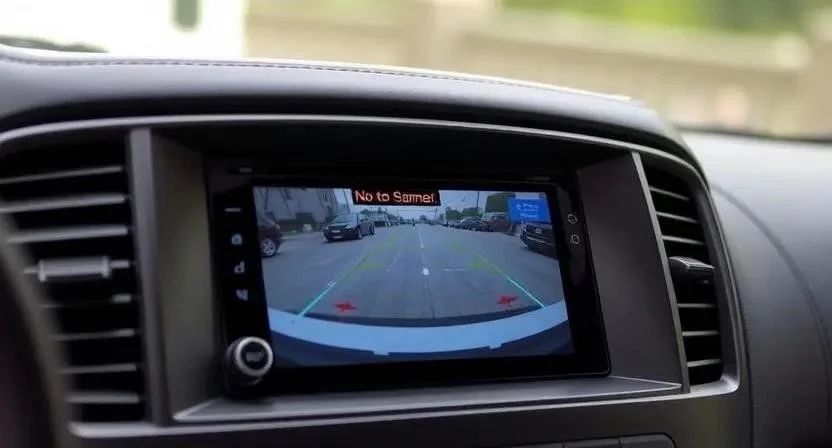

- Включите зажигание и заднюю передачу. Проверьте, появилось ли изображение на дисплее.
- Покрутите рулем, убедитесь, что парковочные линии (если они есть) работают корректно.
- Если все работает, поздравляю! Теперь можно собирать обшивку в обратном порядке.
- Сборка:
- Аккуратно установите обшивку двери багажника на место. Убедитесь, что все клипсы и крепления встали правильно. Не прилагайте чрезмерных усилий, чтобы ничего не сломать.
- Подключите все отсоединенные ранее элементы (например, подсветку номера, если она была интегрирована в обшивку).
- Проверьте работу всех систем еще раз.
Проверка питания и сигнала
Это критически важный этап, который поможет точно определить, где зарыта собака. Без правильной проверки питания и видеосигнала можно потратить кучу времени и денег впустую. Я сам знаю, как это обидно, когда думаешь, что починил, а проблема осталась. Давайте разберем, как это сделать правильно.
Таблица: Схема подключения и проверка камеры заднего вида Nissan Armada
| Компонент | Что проверить | Как проверить | Ожидаемый результат | Возможные проблемы |
|---|---|---|---|---|
| Питание камеры | Наличие 12В при включении задней передачи | Мультиметром на контактах разъема камеры (обычно красный/черный провода) | 12-14В постоянного тока | Отсутствие напряжения (проблема в проводке, предохранителе, блоке управления). |
| Видеосигнал камеры | Выходной видеосигнал от камеры | Осциллографом (если есть) или подключением к внешнему монитору/ТВ | Видеосигнал (NTSC/PAL) | Отсутствие/искажение сигнала (неисправность камеры, проводки). |
| Питание ТВ-тюнера | Наличие 12В и массы на разъемах ТВ-тюнера | Мультиметром на соответствующих контактах разъема ТВ-тюнера | 12-14В постоянного тока | Отсутствие питания (проблема в проводке, предохранителе). |
| Входной видеосигнал ТВ-тюнера | Видеосигнал, поступающий от камеры | Мультиметром в режиме измерения переменного напряжения (показывает пульсации) или осциллографом | Наличие пульсаций (около 0.7-1В) | Отсутствие сигнала (проблема в камере, проводке до тюнера). |
| Выходной видеосигнал ТВ-тюнера | Сигнал, идущий на головное устройство | Мультиметром или осциллографом на выходных контактах тюнера | Наличие видеосигнала | Отсутствие/искажение сигнала (неисправность ТВ-тюнера, проводки до ГУ). |
| Головное устройство (ГУ) | Работоспособность видеовхода ГУ | Подключить к ГУ другой источник видеосигнала (например, DVD-плеер) | Изображение с другого источника | Неисправность ГУ (редко, но бывает). |
Ремонт проводки
Проводка – это ахиллесова пята многих систем в автомобиле. Особенно та, что проходит в местах постоянного движения, как в двери багажника. Если диагностика показала, что проблема именно в ней, не отчаивайтесь – ремонт проводки камеры заднего вида Nissan Armada вполне по силам каждому. Вот мои советы, которые помогут вам сделать это качественно и надолго:
- Найдите повреждение: Внимательно осмотрите всю трассу провода. Ищите перетертые, зажатые или окисленные участки. Часто это происходит в гофрах между кузовом и дверью багажника, где провода постоянно гнутся.
- Обесточьте систему: Обязательно отключите аккумулятор перед началом работ, чтобы избежать короткого замыкания и поражения током. Это правило номер один!
- Зачистите концы: Аккуратно удалите поврежденный участок провода. Зачистите изоляцию на здоровых концах примерно на 1-2 см.
- Используйте правильные инструменты: Для зачистки лучше применять стриппер, чтобы не повредить жилы провода. Обычный нож может легко повредить тонкие провода.
- Соединение: Лучший способ соединения – пайка. Она обеспечивает надежный контакт и минимальное сопротивление. Если паяльника нет, используйте качественные обжимные клеммы. Избегайте простого скручивания – это ненадежно и быстро окисляется, я сам на этом обжигался.
- Изоляция: После соединения обязательно заизолируйте место ремонта. Термоусадочные трубки с клеевым слоем – идеальный вариант, они обеспечивают герметичность и защиту от влаги. Если их нет, используйте качественную изоленту в несколько слоев.
- Защита от влаги: Если место ремонта находится во влажной среде, дополнительно защитите его герметиком или силиконом, чтобы избежать повторного окисления.
- Укладка: Уложите отремонтированный провод так, чтобы он не перетирался и не зажимался при движении элементов кузова. Используйте хомуты для фиксации, чтобы провод не болтался.
- Проверка: После ремонта обязательно проверьте целостность проводки мультиметром и работоспособность камеры, прежде чем собирать все обратно.
Замена ТВ-тюнера
Если все проверки указывают на ТВ-тюнер, значит, пришло время его менять. Это не самая частая поломка, но иногда случается, особенно если в блок попадала влага. Замена ТВ-тюнера Nissan Armada – задача, которую можно выполнить самостоятельно, если следовать инструкции. Я считаю, что это вполне по силам каждому, кто не боится немного покопаться в своем авто.
- Найдите ТВ-тюнер: В Nissan Armada он обычно расположен в багажном отсеке, под обшивкой сбоку (например, за правой или левой боковой панелью) или иногда под задним сиденьем. Иногда приходится снимать часть обшивки, чтобы добраться до него. Будьте готовы к тому, что придется немного разобрать салон.
- Отключите аккумулятор: Это стандартное правило при любых работах с электрикой автомобиля. Безопасность превыше всего!
- Отсоедините разъемы: Аккуратно отсоедините все кабели, подключенные к ТВ-тюнеру. Обычно это разъемы питания, антенны и видеовхода/выхода. Запомните или сфотографируйте их расположение. Я всегда фотографирую, чтобы потом не гадать, какой провод куда идет.
- Демонтируйте старый тюнер: Открутите крепежные винты или снимите защелки, удерживающие ТВ-тюнер. Они могут быть спрятаны, так что будьте внимательны.
- Установите новый тюнер: Разместите новый ТВ-тюнер на место старого и закрепите его. Убедитесь, что он сидит плотно и надежно.
- Подключите разъемы: Подключите все кабели обратно, ориентируясь на сделанные ранее фотографии или маркировку. Убедитесь, что все соединения плотные и надежные.
- Проверьте работоспособность: Подключите аккумулятор, включите зажигание и заднюю передачу. Проверьте, появилось ли изображение с камеры. Если все работает, вы молодец!
- Соберите обшивку: Если все работает, аккуратно установите на место снятую обшивку. Не забудьте все клипсы и винты.
Таблица: Мифы и правда о ремонте камеры заднего вида Nissan Armada
| Миф | Правда |
|---|---|
| Ремонт камеры заднего вида – это очень сложно и дорого. | Многие неисправности (проводка, предохранитель) можно устранить самостоятельно с минимальными затратами. |
| Нужно покупать только оригинальную камеру Nissan. | На рынке есть качественные аналоги, которые стоят дешевле и хорошо работают. Главное – выбирать проверенных производителей. |
| Камеру нельзя отремонтировать, только менять. | Часто проблема не в самой камере, а в проводке или ТВ-тюнере. Ремонт этих элементов возможен и часто гораздо проще. |
| Если камера не работает, значит, она залита водой. | Это одна из причин, но не единственная. Чаще виновата проводка или окисление контактов, что гораздо легче исправить. |
| Для диагностики нужен дорогой сканер. | Большая часть диагностики проводится визуально и с помощью обычного мультиметра, который стоит недорого. |
| Если изображение рябит, значит, камера сломалась. | Рябь может быть признаком плохого контакта, поврежденной проводки или проблем с питанием, а не самой камеры. |
| Самостоятельный ремонт займет целый день. | Большинство простых поломок устраняются за 1-3 часа. Сложные случаи, конечно, потребуют больше времени, но все равно это быстрее, чем ждать очередь в сервисе. |
Советы и предостережения
Чтобы ваш ремонт прошел максимально успешно и безопасно, я хочу дать несколько важных советов. Это те вещи, которые я усвоил на своем опыте, и надеюсь, они помогут вам избежать ошибок новичков. Ведь я сам когда-то совершал подобные промахи, и теперь знаю, как их избежать.
- Всегда отключайте аккумулятор: Это золотое правило безопасности при любых работах с электрикой. Не рискуйте!
- Не спешите: Аккуратность и внимательность – ваши лучшие друзья. Лучше потратить лишние полчаса, чем что-то сломать или повредить.
- Используйте качественные запчасти: Особенно это касается проводки и разъемов. Дешевые аналоги могут быстро выйти из строя, и вам придется переделывать работу.
- Документируйте: Фотографируйте каждый этап разборки и подключения. Это очень поможет при обратной сборке, особенно если вы делаете это впервые.
- Проверяйте несколько раз: После каждого этапа ремонта проводите промежуточную проверку, если это возможно. Это позволит быстро выявить проблему, если что-то пошло не так.
- Не бойтесь: Самостоятельный ремонт – это отличный способ сэкономить и лучше узнать свой автомобиль. Главное – подходить к делу с умом и терпением.
Таблица: Сравнение стоимости ремонта камеры заднего вида Nissan Armada (сервис vs. своими руками)
| Статья расходов | Автосервис (ориентировочно) | Своими руками (ориентировочно) | Экономия |
|---|---|---|---|
| Диагностика | 1500 — 3000 руб. | 0 руб. (ваше время) | 1500 — 3000 руб. |
| Замена камеры (работа) | 3000 — 6000 руб. | 0 руб. (ваше время) | 3000 — 6000 руб. |
| Стоимость новой камеры | 5000 — 15000 руб. (оригинал) | 3000 — 10000 руб. (аналог) | 2000 — 5000 руб. |
| Ремонт проводки (работа) | 2000 — 4000 руб. | 0 руб. (ваше время) | 2000 — 4000 руб. |
| Стоимость материалов (изолента, клеммы) | Включено в работу или 500-1000 руб. | 200 — 500 руб. | 300 — 500 руб. |
| Замена ТВ-тюнера (работа) | 4000 — 8000 руб. | 0 руб. (ваше время) | 4000 — 8000 руб. |
| Стоимость ТВ-тюнера | 8000 — 20000 руб. | 5000 — 15000 руб. | 3000 — 5000 руб. |
| от 10000 до 30000+ руб. |
FAQ
Уверен, что у вас еще остались вопросы. Я собрал самые частые из них и постарался дать на них максимально полные ответы, основываясь на своем опыте. Надеюсь, это поможет вам полностью разобраться в теме.
Вопрос: Камера заднего вида Nissan Armada не включается, экран черный. В чем причина?
Ответ: Чаще всего это связано с отсутствием питания. Проверьте предохранитель, проводку питания и разъемы камеры. Также может быть неисправна сама камера или ТВ-тюнер, который не подает сигнал. Начните с проверки предохранителя и наличия 12В на разъеме камеры с помощью мультиметра.
Вопрос: Изображение с камеры рябит или мигает. Что делать?
Ответ: Рябь или мигание обычно указывают на плохой контакт или повреждение видеокабеля. Осмотрите проводку на предмет заломов или перетертых участков. Проверьте разъемы на предмет окисления и очистите их. Иногда проблема может быть в нестабильном питании, поэтому проверьте напряжение.
Вопрос: Где находится ТВ-тюнер в Nissan Armada?
Ответ: В Nissan Armada ТВ-тюнер чаще всего расположен в багажном отсеке, под обшивкой сбоку (например, за правой или левой боковой панелью) или иногда под задним сиденьем. Точное местоположение может немного отличаться в зависимости от года выпуска и комплектации вашего автомобиля.
Вопрос: Можно ли использовать универсальную камеру вместо штатной?
Ответ: Да, можно, но это потребует некоторых доработок. Универсальные камеры часто имеют другое крепление и могут потребовать адаптации проводки и разъемов. Важно выбрать камеру с подходящим видеостандартом (NTSC или PAL) и разрешением, чтобы она корректно работала с вашим головным устройством без дополнительных переходников.
Вопрос: Сколько времени занимает самостоятельный ремонт?
Ответ: Зависит от сложности поломки и вашего опыта. Простая замена предохранителя займет 10-15 минут. Диагностика и ремонт проводки могут занять от 1 до 3 часов. Полная замена камеры или ТВ-тюнера с демонтажом обшивки может растянуться на 2-4 часа. Главное – не торопиться и делать все аккуратно.
