Замена замка зажигания: фото и видео

Инструкция по снятию элемента

Для разборки необходимо подготовить нехитрый набор инструментов:

• головка размером 10 мм и вороток с трещоткой;
• отвёртка крестообразная;
• узкое зубило (ширина 5—8 мм);
• молоток;
• круглогубцы с зауженными загнутыми концами.

Инструмент для замены замка зажигания

Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.

Перед началом работ аккумулятор нужно отключить

Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:

1. «Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
2. Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.
3. На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
4. Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.

Раскручивание пластикового кожуха рулевой колонки

Болты с целыми головками можно открутить ключом

На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:

1. На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
2. Соедините эти клеммы любым проводником, после чего включится зажигание.
3. Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.

Так в колодку вставляются перемычки, чтобы завести двигатель без ключа

После откручивания креплений и отключения проводов замок легко снимается с машины

Сборка производится в обратной последовательности, но с учётом таких предостережений:

• не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
• перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
• момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.

При установке и затяжке болтов их головки должны оторваться

Если вы считаете, что специальный крепёж не препятствие для угонщиков, то можете вкрутить обычные болты с резьбой М6 и аккуратно их зажать.

Замена контактной группы

В том случае, когда в результате диагностики обнаружена неисправность контактной группы, демонтировать замок зажигания всё равно придётся, поскольку иным путём к ней подобраться не удастся. После снятия элемента разберите его, действуя по такому алгоритму:

1. Отсоедините колодки с проводами питания подсветки.
2. Снимите декоративную пластиковую крышку, разблокировав 4 защёлки. Работайте аккуратно, потому что эти фиксаторы легко отломать, а отдельно купить крышку — задача довольно сложная. Менять из-за неё весь замок — нецелесообразно.
3. Отогнув 2 фиксатора, удерживающие контактную группу, снимите её с замка зажигания.

Пластиковая крышка снимается с помощью отвёртки

Контактная группа находится сразу под крышкой

Первым делом изучите состояние контактов. Если они потемнели (окислились), то зачистите токонесущие поверхности мелкой наждачной бумагой Р1000. Затем поставьте группу на место и, не устанавливая замка, подключите его к бортовой электросети автомобиля, чтобы проверить работоспособность. В случае неудачи деталь необходимо заменить. То же самое придётся сделать, если контакты подгорели либо группа не работает без всяких внешних признаков неисправности.

Деталь снимается после отгибания двух защёлок

Установка новой личинки

Чтобы поменять сердцевину замка из-за механической поломки, снимите его с автомобиля, как это описано выше. Дальше следуйте такому алгоритму:

1. Вставьте в прорезь ключ и открутите «крестовой» отвёрткой 3 винта, стягивающие 2 половины корпуса замка.
2. Разъедините корпус, удерживая его ключом кверху. Если при разборке держать замок в другом положении и не вставить ключ, то внутренности высыплются наружу и вы не поймёте, как их нужно собирать обратно. При этом может потеряться шарик с пружинками.
3. Извлеките блокировочный механизм, состоящий из двух подпружиненных деталей, вытащите саму пружину.
4. Вынув ключ, аккуратно извлеките сердцевину, чтобы не потерялся шарик с пружинкой (стоит сбоку личинки).

Чтобы разобрать корпус, надо открутить 3 винта

Перед заменой со старой личинки необходимо снять возвратную пружину, поскольку в комплекте с новой сердцевиной она не продаётся. Пружинка стоит внутри детали с задней стороны во взведённом состоянии, в таком же виде её нужно установить на новую личинку. Также не забудьте достать тонкую пружинку из отверстия, куда вставляется шарик.

Из нижней части корпуса выглядывает язычок блокировочного механизма

Личинку надо вытащить так, чтобы не растерять детали

При установке сердцевины нужно переставить в отверстие пружинку для шарика и вложить деталь в корпус. Затем задвинуть личинку до упора, одновременно вставив шарик в гнездо. После чего остаётся лишь собрать блокировочный механизм и скрутить корпус винтами. По окончании проверьте работоспособность замка зажигания поворотом ключа в разные положения.

Отбрасывающую пружину из старой сердцевины нужно переставить в новую

Диагностика замка зажигания на ВАЗ 2110

Если не работает замок зажигания ВАЗ 2110, автовладельцу придется самостоятельно разбирать и производить ремонт устройства. Однако ремонт должен осуществляться только после диагностики ЗЗ. Для обнаружения поломки или ее причины, по которым включение устройства невозможно, следует произвести демонтаж пластмассовой облицовки рулевой колонки. Это позволит добраться к контактным выходам, при помощи которых осуществляется подключение ЗЗ к электроцепи транспортного средства.

Когда вы получите доступ к контактам, с помощью омметра следует произвести диагностику сопротивления. Для этого омметром следует измерять показания при нахождении ключа в разных положениях — первом, втором и третьем. В процессе диагностики вы должны учесть, что сопротивление на контактах при работающей системе должно быть равно нулю.

А если у вас вышел из строя ЗЗ, но вам срочно нужно куда-то ехать, в принципе завести машину можно и при неработающем замке. Такое решение можно использовать только в экстренной ситуации, в любом случае механизм нужно ремонтировать при поломке. Как завести авто при вышедшем из строя замке — узнайте из видео ниже (автор ролика — Игорь Огородников).

Обычно замена замка зажигания ВАЗ 2110 или его ремонт обусловлен проблемами в работе контактной группы. Перед тем, как снять замок зажигания, разобрать его или поменять, нужно удостовериться, в каком состоянии находится контактная группа.

Признаки выхода из строя группы:

1. Отказывается функционировать стартер. При повороте ключа нет характерного щелчка от реле (управляющего либо втягивающего), поскольку на этот элемент не поступает напряжение.
2. Выход из строя электрических устройств, которые, как может показаться, не связаны друг с другом. Тем не менее, все эти потребители должны нормально функционировать в одном положении ключа.
3. Потребители энергии начинают нормально работать, когда водитель пошевелит ключ в замке зажигания и приведет его в определенное положение. В этом случае контакты проводов соприкасаются друг с другом теми участками, которые еще не повреждены.

Схема подключения ЗЗ в автомобиле ВАЗ 2110

Если есть такие симптомы, то вероятнее всего, проблему позволит решить замена личинки замка зажигания ВАЗ 2110. Перед тем, как снять и произвести разборку, желательно ознакомиться с распиновкой. Выше представлена схема подключения замка зажигания. Снятие ЗЗ осуществляется в соответствии с ВАЗ 2110 схемой, но перед этим желательно ознакомиться с тем, каково их предназначение.

Итак, ВАЗ 2110:

1. 12-вольтное питание для выключателя контроллера вставленного в ЗЗ ключа.
2. Выход питания массы в ходе открытия водительской двери.
3. 12-вольтное питание для стартера.
4. Еще один источник на 12 вольт, предназначенный для запитки дополнительных устройств, в частности, часов, GPS-трекеров, регистраторов и т.д.
5. 12-вольтное питание, активируется при установленном ключе на пятый контакт бесконтактной системы.
6. 12-вольтное питание, благодаря которому работает подсветка замка зажигания ВАЗ 2110, в частности, личинки.
7. 12-вольтное питание от АКБ.
8. Не используется.

Видео обзор по замене замка зажигания на ВАЗ 2110-2112 моделях

Специально для данной статьи по ремонту десятого семейства ВАЗ я сделал видео руководство по данной работе, чтобы показать сам процесс наиболее понятно и доступно. Как не крути, но на фото всего не покажешь.

Если вдруг по какой-либо причине вы не смогли посмотреть приведенное выше видео, то ниже все наглядно показано в видео фото отчета.

Первым делом снимаем кожух рулевой колонки, открутив все болты его крепления снизу. После этого отсоединяем штекер питания от левого подрулевого переключателя и снимаем его тоже.

Затем при помощи тонкого и острого зубила отворачиваем 4 болта крепления замка зажигания:

Когда они сорваны, можно до конца открутить их руками, как это показано ниже:

После чего можно снимать скобу крепления:

И другой рукой снимаем сам замок, так как она больше ничем не крепится:

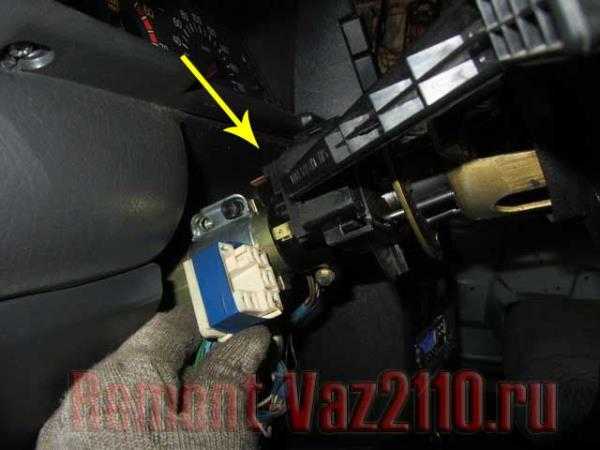

И остается только отсоединить штекер с проводами питания от всей этой конструкции:

Источники

• http://allanda-auto.ru/remont_vaz/kak_pomenyat_zamok_zazhiganiya_na_vaz_2112_video.html
• http://remont-vaz2110.ru/zamena-zamka-zazhiganiya-foto-i-video/

Инструменты, которые потребуются в работе

Для выполнения работ могут потребоваться такие инструменты:

• зубило;
• молоток
• накидной ключ на 10;
• набор стандартных отверток и ключей;
• плоскогубцы или круглогубцы;
• наждачная бумага.

Опытный мастер потратит на работу около часа, новичку придется повозиться раза в 2 дольше. Но это вполне оправданные временные затраты, поскольку разрешают сэкономить – на 10.01.2019 средняя цена замены замка зажигания ВАЗ 2112, 2110 и 2111 в автосервисах стоит 800 рублей. Кроме этого за регулировки системы с автовладельца возьмут еще 500 рублей. В то время как сам узел в комплекте стоит около 1 тысячи рублей. Замена контактной группы обойдется автовладельцу примерно в те же деньги, когда сам элемент имеет цену в среднем 300 рублей.

Выключатель (замок) зажигания Лада Приора (ВАЗ-2170)

Выключатель (замок) зажигания расположен с правой стороны рулевой колонки.

Ключ в замке зажигания может находиться в одном из трех положений:

0 — «выключено»;

I — «зажигание»;

II — «стартер»

В положении замка «0» — «выключено» под напряжением находятся цепи питания: габаритного света; освещения салона, вещевого ящика и багажника; сигналов торможения; звукового сигнала; центрального замка; аварийной световой сигнализации.

Вставить и вынуть ключ из замка зажигания можно только в положении замка «0». При вынутом ключе зажигания может сработать механизм запирающего противоугонного устройства, блокирующий вал рулевого управления. Для блокировки вала рулевого управления поворачиваем рулевое колесо влево или вправо до щелчка запорного элемента. Чтобы разблокировать вал, следует вставить ключ в замок зажигания и, слегка покачивая рулевое колесо влево-вправо, перевести ключ в положение «I» — «зажигание».

При нахождении ключа в положении «I» наряду с вышеперечисленными потребителями под напряжением находятся цепи питания: элементов системы управления двигателем; комбинации приборов; фар; указателей поворота; противотуманного света и света заднего хода в задних фонарях; стеклоочистителя и омывателя ветрового стекла; отопителя; электростеклоподъемников дверей, элементов обогрева заднего стекла, электроприводов и элементов обогрева наружных зеркал заднего вида.

В положении замка «II» — «стартер» включается стартер. Положение ключа — нефиксированное. Сразу после пуска двигателя отпускаем ключ зажигания и он автоматически возвращается в положение «I».

Если с первой попытки пустить двигатель не удалось, выключаем зажигание и, выждав около 30 с, вновь делаем попытку пуска двигателя.

Удерживать ключ в положении «II» более 10 с не рекомендуется, т. к. это может привести к перегреву электродвигателя стартера и выходу его из строя.
В выключателе зажигания предусмотрена блокировка попытки пуска уже работающего двигателя, которая не позволяет перевести ключ второй раз из положения «I» в положение «II», минуя положение «0».

Если при выключенном зажигании и оставленном в замке зажигания ключе открывается дверь водителя, то зуммер издает непрерывную звуковую трель, предупреждая об оставленном в замке зажигания ключе.

Если ключ вынут из замка зажигания, но остался включенным габаритный свет, то при открывании двери водителя зуммер издает два прерывистых звуковых сигнала, предупреждая об оставленном включенным наружном освещении.

Как снять, установить деталь?

Если ЗЗ не работающий, то ему необходим либо ремонт, либо замена. Замена замка зажигания на ВАЗ 2110 производится только в том случае, если устройство не подлежит восстановлению и ремонту. Во всех других случаях его можно и нужно попытаться отремонтировать.

Итак, для ремонта не забудьте отключить АКБ и выполните следующие действия:

1. В первую очередь, необходимо открутить винты, на которых фиксируется механизм. Сначала обесточивается бортовая сеть, для этого с аккумулятора необходимо снять клемму «-». После того, как снята пластиковая накладка, отключаются подрулевые переключатели. В этом процессе откручивание болтов — это один из самых сложных шагов. Все потому, что  изначально инженеры ВАЗ продумали этот момент для того, чтобы в случае взлома транспортного средства злоумышленник не мог быстро выкрутить узел. Поэтому еще на производстве у винтов срезаются грани, поэтому для демонтажа ЗЗ придется использовать зубило. С помощью зубила нужно только немного отодвинуть со своего места головки, после этого болты можно будет без проблем выкрутить, используя плоскогубцы.
2. Когда ЗЗ снят, необходимо понять, в чем заключается суть проблемы. Если нужно произвести замену лампочки подсветки, то для начала следует отключить разъем. Используя небольшие пассатижи, извлеките сама патрон с лампой. Просто поменяйте ее на новую и установите обратно.
3. Если проблема заключается в работе контактной группы, то нужно либо ее отремонтировать, либо заменить. Как показывает практика, ремонт зачастую дает необходимые результаты. Однако стоимость новых элементов для контактной группы зачастую не намного ниже, чем цена на саму группу. Так что для предотвращения возможных проблем в будущем целесообразно плностью поменять группу. Для замены с помощью отвертки необходимо просто отжать фиксаторы и извлечь компонент. Аналогичным образом, только в обратном порядке, осуществляется установка нового в соответствии со схемой замка зажигания.
4. Если необходимо поменять выключатель контроллера ключа, используя отвертку с крестовым наконечником, нужно выкрутить три болта. Затем из конструкции извлекается стержень, а потом отжимается фиксатор и демонтируется сам выключатель. В завершение нужно только установить новый элемент вместо старого.
5. Что касается монтажа, то в этом, в целом, нет ничего сложного — все действия необходимо повторить, только в обратном порядке. Но в ходе установки есть один момент, который следует учесть. Перед тем, как начать обратный монтаж, установите ключ в замке в первое положение. В таком положении блокировка руля будет невозможной. Поэтому защелка, расположенная на самом валу и выполняющая функцию блокиратора, должна без проблем зайти в соответствующий разъем на самом ЗЗ. Только после этих действий можно осуществлять монтаж устройства. Кроме того, для монтажа вам потребуются новые финты фиксации ЗЗ, поскольку старые установить будет невозможно. Когда установка завершена, необходимо удостовериться в том, что рулевое колесо будет блокироваться при извлечении ключа. Если этого не происходит, то придется также осуществить регулировку положения ЗЗ на колонке.
