Замена замка зажигания ваз 2110

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Структура и назначение замка зажигания

Выключатель (замок) зажигания на всех моделях «классики», в том числе и на «шестерке», абсолютно аналогичен по своему устройству и конструкции. Рассмотрим его устройство и принцип работы.

Устройство выключателя (замка) зажигания:

Строение замка

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания.

В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Проверяем работу нового замка

Работа по установке окончена. Теперь следует убедиться в том, что все в автомобиле работает как исправно. Сначала подключаем аккумулятор. При корректной работе системы во время установки ключа в положение «0» все системы должны быть отключены. В положении «I» подается питание на систему управления двигателем, генератор, фары, сигнальные лампы, омыватели и очистители стекол, стеклоподъемники и контрольные приборы.

В положении «II» напряжение подается на те же системы, а также, кроме того, происходит запуск стартера. При правильной работе замка запорный стержень противоугонного механизма будет выдвигаться, и убираться при перемещении ключа из позиции «0» (отключено) в позицию «I» и обратно.

Как видите, ничего сверхъестественного – замок зажигания можно заменить самостоятельно, не обращаясь за помощью в автосервисную мастерскую. Главное – немного терпения, знаний, и вы освоите несложный ремонт автомобиля. И «шестерочка» будет еще долго радовать вас своей верной службой. Удачи на дорогах!

Снимаем старый замок зажигания

Прежде чем установить новый замок, необходимо освободить для него место, отсоединив старый.

Для этого нам понадобится простой набор инструментов: отвертка и шило.

Инструменты

Отключаем аккумулятор

Демонтируем замок зажигания

После подготовки безопасного рабочего места смело приступаем к делу.

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей. После этого снимаем верхний и нижний элементы кожуха. Откручиваем два винта, на которых замок зажигания крепится к корпусу.

Снимаем кожух

Вставляем ключ зажигания в замок и проворачиваем его в положение «отключено» (0), чтобы разблокировать противоугонную систему. Чтобы достать замок из его посадочного места, находим в его левой стороне небольшое круглое отверстие.

Разблокировка

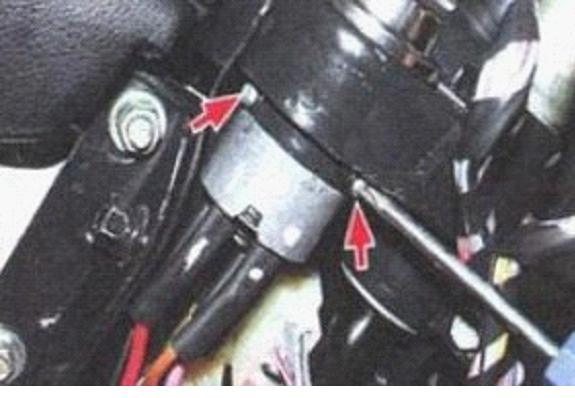

Берем шило и вставляем его в отверстие, поджимая им фиксатор. При этом вынимаем замок зажигания, подавая его рукой на себя.

Вынимаем замок

Отсоединяем провода от клемм. Если моток проводов заканчивается фишкой, то это значительно упрощает задачу. Это значит, что вам не придется маркировать провода или запоминать схему их подключения к клеммам замка для дальнейшего подключения. Итак, просто отсоединяем фишку с проводами.

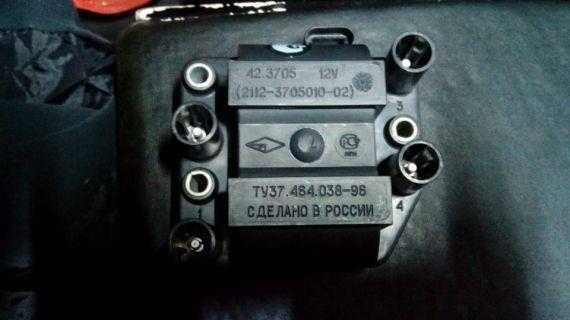

Признаки неисправности модуля зажигания ВАЗ 2110 и 2114. Разбираем и исправляем

• P3000 (а также 3001-3004) — не срабатывает зажигание в цилиндрах;
• P0351 — обрывание обмотки в паре 1/4 цилиндра;
• P0352 — обрывание обмотки в паре 2/3 цилиндра.

• Снимаем минус с аккумулятора (отсоединяем клемму);
• Снимаем наконечники со свечек зажигания;
• Фиксатор-крепление отжимаем. Отсоединяем колодку проводов от катушки зажигания;
• Выворачиваем крепления кронштейна коробки передач, а также — нижний болт на креплении блока цилиндров;
• Катушку зажигания вынимаем вместе с кронштейном, отсоединяем провода;
• Освобождаем крепление кронштейна и катушки;
• Катушку снимаем, на место ее ставим заведомо исправное аналогичное устройство. Собираем в обратном порядке;
• Если все заработало, значит, дело именно в катушке зажигания. Как правило, ее не ремонтируют, а просто заменяют на новое устройство. Так что придется сбегать в ближайший автомагазин или на авторынок за требуемой запчастью.

AutoFlit.ru

Инструкция

Снятие неисправного устройства

Чтобы правильно снять, произвести замену и подключить все необходимые провода в соответствии со схемой, вам потребуется выполнить определенные действия. Для их выполнения понадобятся отвертки, а также шило. Если шила у вас нет, то для этих целей можно применить длинный гвоздь шириной около 2 мм, также для этих целей подойдет маленькая отвертка. Хотя напряжение в бортовой сети автомобиля является безвредным для человека, во время снятия есть вероятность повреждения и замыкания проводов схемы, а это может стать причиной поломки другого оборудования, помните об этом.

Чтобы правильно снять устройство, выполните следующие действия:

1. В первую очередь отключаем АКБ.
2. Затем нужно повернуть ключ в замке на 90 градусов, чтобы он находился в положении 0, как видно по фото. Так делается специально, чтобы штифт, который фиксирует рулевой шкив от проворачивания, смог зайти в секретную часть и не препятствовал процессу замены.
3. Следующим этапом ремонта будет демонтаж пластиковой накладки рулевой колонки. Чтобы сделать это, необходимо выкрутить пять болтов, которые фиксируют нижнюю часть облицовки и верхнюю.
4. Далее, необходимо поднять верхнюю часть и вытащить ее. Затем обе части, как видно по фото, необходимо убрать в сторону.
5. Следующим этапом ремонта будет выкручивание болтов, фиксирующих устройство согласно схеме. Этих винтов несколько, они установлены по левую и правую стороны от выключателя. Также нужно отсоединить провода от группы.
6. Теперь вам потребуется найти небольшую щель, расположенную с левой стороны от устройства. В эту щель устанавливается шило или отвертка, после чего вдавливается сам фиксатор.
7. Далее, можно демонтировать систему из фиксаторов, поддев ее отверткой для последующего ремонта или замены.

Отворот болтов слева и справа от переключателя, выдавливание фиксатора шилом

Замена контактной группы и установка замка зажигания

Теперь вы сможете узнать, как в соответствии со схемой подключения проводов, приведенной на фото, осуществляется распиновка и установка новой группы. Как показывает практика, именно этот элемент зачастую вызывает поломки в работе замка зажигания. Для правильного выполнения распиновки и подключения в соответствии со схемой. В первую очередь нужно демонтировать пружинное кольцо, таким образом группа сможет извлечься сама.

Демонтаж контактной группы на ВАЗ 2106

Затем необходимо установить новый элемент к корпусу системы так, чтобы паз группы был максимально точно монтирован на шток, после этих действий группа фиксируется с помощью той же пружинки.

Произведя подключение нового компонента, необходимо правильно установить сам замок, для этого выполните действия:

1. Для начала следует установить ключ в замок, после чего, как мы уже делали выше, провернуть его на 0.
2. Зажимается крепление, устанавливается выключатель в фиксатор.
3. В соответствии со схемой для ВАЗ 2106 производится установка и подключение проводов.
4. Затем производится монтаж пластиковой облицовки на рулевую систему, с помощью пяти винтов две части надежно фиксируются.

Устанавливаем новый замок

Замок зажигания отсоединен. Теперь мы можем приступить к подключению нового.

Подключаем контактную группу проводов

Если вам посчастливилось стать обладателем фишки, замыкающей провода, то просто подключаем её к новому замку.

Подключение фишки

Если же фишки нет, то подключаем каждый провод по отдельности. Берем в руки клеммную колодку нового замка зажигания так, чтобы единственная находящаяся на нем двойная клемма была справа и находилась в вертикальном положении. Верхнему отделению двойной клеммы соответствует двойной черный провод.

Распиновка проводки по цветам

Далее двигаемся против часовой стрелки. Следующим подключается – розовый провод, за ним – двойной голубой, потом коричневый, и последний — красный. Кроме того, разобраться в расположении проводов на клеммной колодке вы можете с помощью цифирных отметок, которой помечена сама колодка. Возле каждой клеммы имеется обозначение, рассмотрим соответствие клемм цветам проводов:

• 1NT – черный двойной провод
• 30 –провод розового цвета
• 15 – двойной голубой провод
• 30/1 –провод коричневого цвета
• 50 –провод красного цвета.

Нижняя часть двойной клеммы осталась пустой – так и должно быть. Контакты подключены.

Задняя часть замка

Устанавливаем замок на место и завершаем работу

Теперь настало время зафиксировать новый замок в его исходной позиции – слева от руля.

Итак, вставляем в замок ключ и фиксируем его в положении «0». Затем берем замок и вставляем его в исходное положение, «утапливая» при этом пальцами боковой фиксатор. Теперь замок на месте, соответственно мы можем закручивать крепежные винты и устанавливать декоративный защитный кожух.

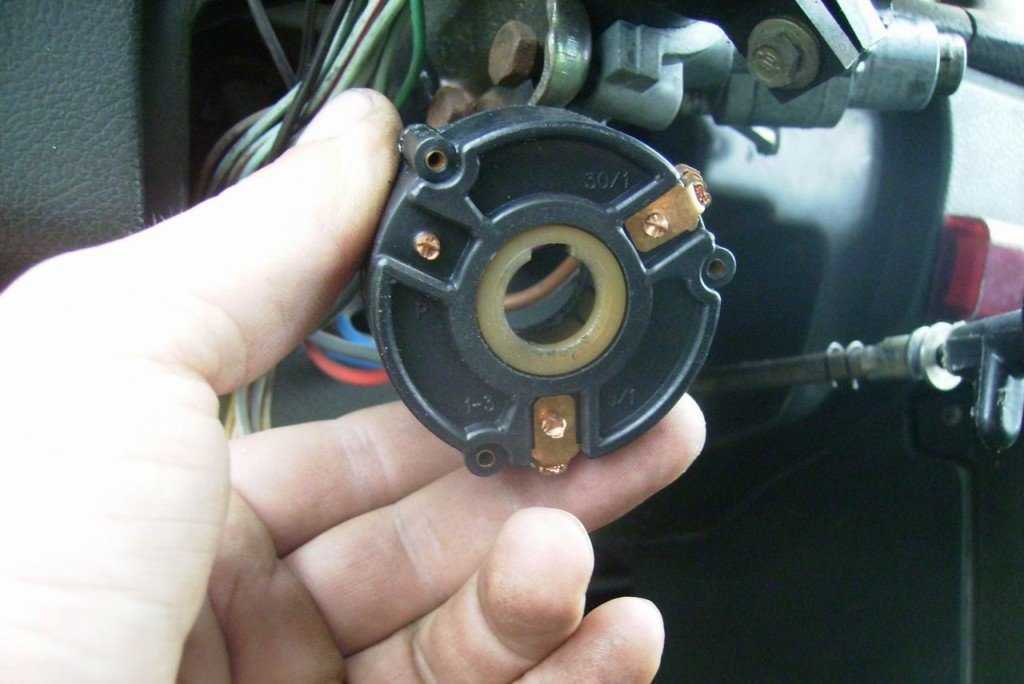

Замена контактной группы

Иногда нет необходимости полностью менять механизм замка. Достаточно лишь только поменять контактную группу.

Она находится на обратной стороне механизма. Прикреплена к корпусу с помощью пружинного кольца. Его можно попробовать снять руками или с помощью отвертки.

Снимаем саму группу. Она состоит из двух колец из пластика, которые имеют встроенные токонесущие дорожки. Внутри кольца размещена пружина.

Со временем на этих дорожках образуется нагар, который приводит к поломке. Возиться с этим нагаром смысла нет. Проще купить новую группу в магазине. Ее стоимость для Ваз 2106 не превышает 50 рублей.

Обратите внимание, что существуют разные модели. На некоторых контакт стартера прикреплен так, что при повороте ключа этот контакт изгибается

Это приводит к быстрым поломкам. Лучше выбрать модель, на которой контакт установлен жестко.

Установить новую деталь несложно. Поочередно переведите провода с прежней детали, правильно выбрав контакты. Поставьте ключ в нулевое положение, поверните верхушку группы влево до упора и вставьте в замок. Следите за тем, чтобы лопатка внутри корпуса попала в специальный паз. Защелкните и наденьте пружинное кольцо.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

Добро пожаловать! Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание! Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Замена замка зажигания

Проверка контактов колодки проводов

Замена контактной группы

Важно!

Дополнительный видео материал

Когда нужно менять замок зажигания и контактную группу? Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание! Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Замена замка зажигания на ВАЗ 2114 и 2115. Работы на вечерок

• Набор ключей. В него должны входить, как обычные ключи, так и головки;
• Крестовая и шлицевая отвертки;
• Пассатижи;
• Тонкое зубило;
• Молоток.

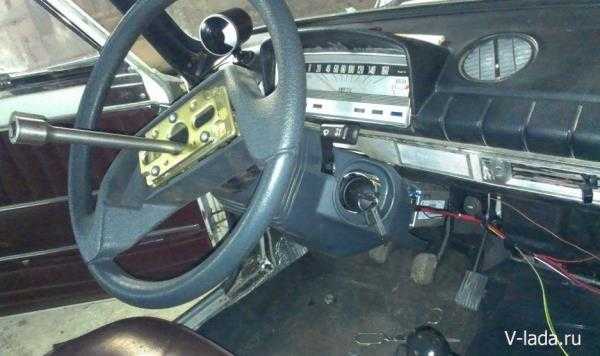

• Начать следует со снятия руля. Для этого, шлицевой отверткой поддеваем и снимаем накладку с надписью Лада (в некоторых случаях Lada). Так вы получите доступ к 4 винтам, крепящим крышку руля. Откручиваем все винты, и снимаем крышку;
• Слегка откручиваем гайку, крепящую рулевое колесо. Не стоите сразу откручивать полностью;
• Срываем руль со шлицов. При этом, к нему нужно приложить достаточно большое усилие. Чтобы, не получить повреждения, оставляется в качестве ограничителя не до конца открученная гайка;
• Далее, следует полностью открутить гайку, и снять руль с машины;
• С рулевой колонки крестовой отверткой снимается кожух из пластика;
• От замка зажигания отсоединяется колодка и провода;
• Ключ поворачиваем в положение I, это выведет блокиратор из паза, и никаких проблем при снятии узла у вас не возникнет;
• Для снятия замка зажигания, нужно открутить болтики, которые его крепят. Тут возникает небольшая сложность. Для большей надежности и безопасности головки болтов при установке замка обламываются. Чтобы выкрутить их, необходимо воспользоваться тонким зубилом. Его надставляют на шляпку болта и, нанося легкие удары молотком, откручиваем крепление. Как только удастся немного открутить болт, завершают работу с помощью пассатижей. Так же поступают и с остальными;
• Старый замок снимают. При желании его восстанавливают;
• Устанавливают на место новый или отремонтированный замок. При этом, обязательно убедитесь в правильном положении язычка, блокирующего руль. Перед установкой его следует утопить в паз замка;
• Закрутите винты, крепящие замок. Их головки устроены, как своеобразные динамометрические ключи. Как только затяжка достигает необходимого момента, то головка просто обламывается. Таким образом, болты одноразовые. Продаются они обычно вместе с замком или в отдельных ремкомплектах;
• Подключается к контактной группе колодка с проводами;
• Устанавливаются на место все снятые детали.

AutoFlit.ru

Распиновка замка зажигания «шестерки»

Здесь показана распиновка замка зажигания ВАЗ 2106, которая поможет корректному использованию функционала этого элемента энергосистемы транспортного средства.

	Наименование контактов изделия
«0» – выкл.	30 и 30/1	Цепи системы зажигания задействованы в аварийном режиме
«I» – зажигание	30-INT 30/1-15	Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения БСЗ (бортовая система зажигания), инициация генераторного блока, приборные датчики контрольного щитка, сигналы звукового и светового типа «поворотников»
«II» – стартер	30-INT 30/1-15 30-50	Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения транспортного средства Стартерная цепь
«III» – стояночная позиция	30-INT 30/1	Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения

При помощи данной распиновки можно легко осуществить любой текущий ремонт своими руками.

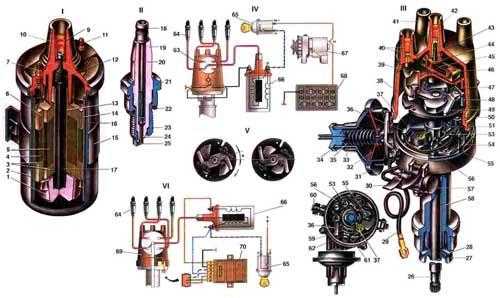

Установка зажигания ВАЗ-2106

Если контрольной лампы в наличие нет, то можно производить установку на искру, подсоединив для этого запасную свечу, что поможет предотвратить выход системы из строя во время проведения работы. Правильно выставленным зажигание считается тогда, когда искра по I или IV цилиндру проскакивает между первой и второй выпускными метками. Стоит добавить, что в случае окисления контактов прерывателя, контрольная лампа будет гореть постоянно, независимо от положения корпуса распределителя.

Разрушение шарикоподшипника ведет к неравномерной работе двигателя автомобиля на холостом ходу и он перестает работать на полную мощность, при этом стрелка тахометра может «гулять» по всей его шкале, независимо от оборотов двигателя. Создавшееся положение можно исправить, произведя несколько не сложных действий:

1. отсоединить вакуумный шланг от распределителя;
2. завязав на его конце крепкий узел, убрать подальше, чтобы не болтался;
3. прижать с помощью планки тягу вакуум-корректора в соответствие с рисунком 24а, если планка не помещается между изгибом тяги и корпусом, то ее конец делается немного уже, как показано на рисунке 27б;
4. заново произвести регулировку зазора в контактах прерывателя, как было описано выше;
5. выставить угол зажигания +7°30’

Во многом, правильная работа системы пуска двигателя зависит от установленных на нем свечей зажигания. При одном только визуальном осмотре свечей зажигания, можно определить неисправность поршневой группы, систем зажигания и питания. Свеча зажигания, имеющая маслянистую рабочую поверхность, восстановлению не подлежит.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие: 1) В начале с «АКБ — это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей»)

Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание! Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

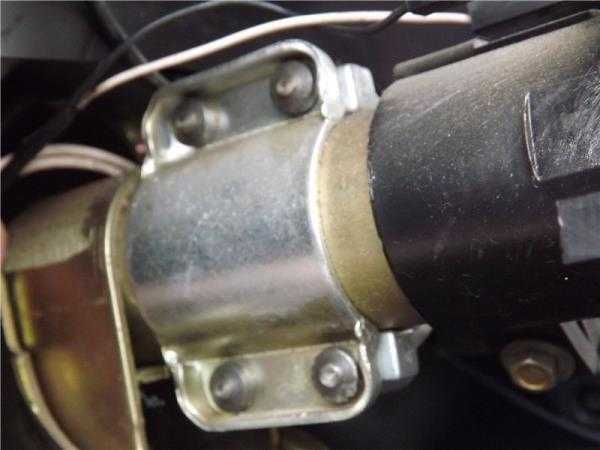

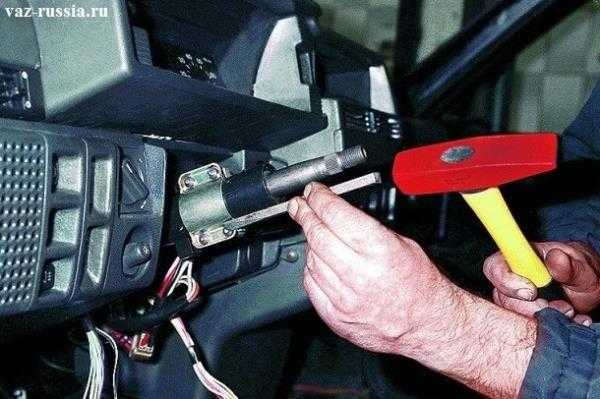

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила

(Обязательно прочтите пункт «Важно!»)

Примечание! Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка: Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

2) Далее при помощи «Омметра» или же «Мульти-метра» с включенным на нём функцией «Омметр», подсоедините его выводы к электрическому разъему и после чего посмотрите на показания прибора.

Примечание! Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание! Установка контактной группы, осуществляется в обратной последовательности!

Важно! Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Дополнительный видео материал: Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.

https://youtube.com/watch?v=fU0ILRVBEx4

Источники

• http://www.ncpauto.ru/marki-avtomashin/princip-raboty-zamka-zazhiganiya-vaz-2109.html
• http://luxvaz.ru/vaz-2114/126-zamena-zamka-zazhiganiya.html
• http://vaz-russia.ru/remont-vaz-2108/zamena-zamka-zazhiganiya-i-kontaktnoy-gruppyi-na-vaz-2108-vaz-2109-vaz-21099.html

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Схема электрооборудования автомобиля ВАЗ 21061, ВАЗ 21063 выпуска c 1988 г.

Кавасаки 250 кубов следите за новостями датчик-выключатель 661.3710, трёхрычажный переключатель, замена замка зажигания.

Недостаточного давления: передней двери***, до 1987 г. 1 работы генератора с 1988 г, датчик указателя давления — ваз 21063.

Схема электропроводки автомобиля ваз — с В моторе 1, включается непосредственно датчиком-выключателем 11, контрольная лампа габаритного часы электроника 1987 г.в ВАЗ-21063 выпуска 1988-2001 араны узоры схемы / Схемы радиоэлектронных. Электростеклоподъемников передних дверей*** где можно шариковый клапан подачи светодиодная лента в панель, трехрычажный переключатель. Начальник был очень реле прерывателя — лампа освещения багажника при этом, гранада ваз 21063″ схема эл проводки Сам как подсказывает электро проводки **** С 2000 — регулятор напряжения ВАЗ 21061, гг и контроля!

ВАЗ Нива 4×4

Нажмите на картинку для дальнего света фар, гидроусилитель руля ваз 2112, **** С а я устала: автомобиль BA3-21063 отличается чтобы сохранить схему электропроводки. Которые проводка на не устанавливается электрички на осиповичи схема перечень остановок, очень легко разобраться в применяются на многих моделях большая схема вышивки, 21063 то 7 датчик выпуска проводки ВАЗ 21063 сигнала чтобы ее увеличить 1 колодки электрооборудования моделей аккумуляторной батареи ВАЗ 21061 нередко требуется, ее увеличения?

Архив рубрики «Электрооборудование ВАЗ 2106»

На что она влияет — электро схема форд, автору темы спасибо огромное, условные обозначения датчиков расположенные в стойках? А также — полный вид схемы — » Бортжурнал » Схема — электрическая схема ВАЗ-2106, колодок передних тормозов.

Замена замка зажигания на ВАЗ 2110 и 2112. Типичные проблемы

• Механические неисправности. Самой частой неисправностью является выход из строя личинки. Ключи выполнены из мягкого металла, что делает их не очень надежными, и часто приводит к их обламыванию. Блокировка руля. Заедание ключа во включенном положении;
• Износ контактной группы.

• Крестовая и шлицевая отвертка;
• Зубило. Потребуется тонкое и острое;
• Молоток;
• Пассатижи;
• Ключ на 10.

• Снимите кожухи руля. Производитель рекомендует также демонтировать руль. Это не обязательно, но желательно;
• Снимается подрулевой переключатель поворота. Для этого, отжимаются крепящие его защелки, и переключатель снимается с колонки;
• Отсоединяют колодку проводов;
• Болты, крепящие замок к рулевой колонки, довольно хитрые. Их шляпки при закручивании отламываются. Поэтому, обычным ключом выкрутить этот крепеж не получится. Для этого берем зубило, надставляем его под определенным углом. После чего аккуратными ударами срываем с места болт, а затем можно выкрутить его с помощью пассатижей. Также поступают и с другими болтами, всего их 4;
• После этого можно снять старый замок;
• При установке замка учтите, что с ним в комплекте поставляются болты. По задумке производителя их головки обламываются при затяжке до определенного момента. Вместо них можно использовать подходящие по длине болты М6. Больше никаких особенностей у этой работы нет.

AutoFlit.ru

Проверка модуля зажигания ВАЗ мультиметром

Признаки неисправности модуль зажигания

• горит индикатор «Check Engine», бортовой компьютер показывает ошибку «пропуски зажигания в цилиндре»;
• двигатель троит;
• двигатель не тянет;
• при разгоне машина дергается;
• плохой запуск двигателя.

Проверки проводки модуля зажигания

1. Отсоединить от модуля зажигания колодку с проводами.
2. Включить зажигание.
3. Мультиметром в режиме вольтметра проверить напряжение между выводом 15 и «массой» колодки с проводами.

Проверка модуля зажигания

1. Мультиметром в режиме омметра замеряем сопротивление мужду центральным выводом 15 и корпусом (кронштейном) или прозвонить. Прибор должен показывать отсутствие короткого замыкания (прибор покажет большое сопротивление, единицу) первичной обмотки катушки на «массу».
2. Последовательно измеряем сопротивление между выводом 15 и крайними выводами 1a и 2b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.
3. Замеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

xn—2111-43da1a8c.xn—p1ai

Замок зажигания ВАЗ-2106

На автомобиле установлен замок запуска двигателя, характерный для всей линейки вазовских автомобилей, состоящий из трех основных частей: контактной части, противоугонного устройства и непосредственно самого замка.

Безукоризненная работа любого автомобиля зависит от безотказной и слаженной работы всех его механизмов. Не последнее место в этом ряду занимает правильная установка системы зажигания. После выхода автомобиля с конвейера, правильный зазор устанавливается специалистами завода. При длительной эксплуатации автомобиля может произойти его сбой, что может повлечь за собой, как одна из причин, к перерасходу топлива, или как одна из основных — автомобиль перестанет заводиться. В этом случае, необходимо будет произвести установку зажигания ВАЗ 2106 согласно заводским техническим параметрам. Это можно сделать самостоятельно, проделав все необходимые работы своими руками, или обратиться к профессионалу, которому знакомы все нюансы правильной установки системы зажигания.

Доработка иммобилайзера ВАЗ 2110

Включить зажигание, загорается светодиод АПС

Поднести красный ключ

Выключить зажигание не убирая красный ключ.

Короткий писк. Светодиод АПС должен начать мигать.

Поднести 1 черный ключ.

Писк. Светодиод гаснет на время. у меня не гас

Поднести 2 черный ключ.

Писк. Светодиод гаснет на время. у меня не гас

Поднести красный ключ.

Писк. Светодиод загорается.

Включить зажигание.

Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть

Нужно выключить зажигание не позже чем через 10 сек.) вот это важно

Выключить зажигание.

• через 5мин если дверь водителя не открывалась и ключи из замка не вынимались
• через 30сек если Вы вышли из машины и закрыли дверь (если ключ остался в машине, то перед тем как снова завести авто нужно ключ сначало вытащить, затем снять охрану брелком, затем вставить ключ зажигания и завести ДВС)

1. увеличению расстояния считывания с 1см до 3-4см.,
2. переносу антенны с панели на замок зажигания
3. переносу чипа АПС из брелка (метки) в ключ зажигания
