Замена замка зажигания на ваз 2106

Установка замка зажигания

После того как вы заменили контактную группу или купили новый замок, его требуется вернуть на место. И сделать это нужно максимально правильно. Предлагаем следующую последовательность действий, которая поможет замок зажигания на Ваз 2106 подключить легко:

• Вставляем ключ и поворачиваем в нулевое положение.
• Нажимаем на фиксатор и устанавливаем замок.

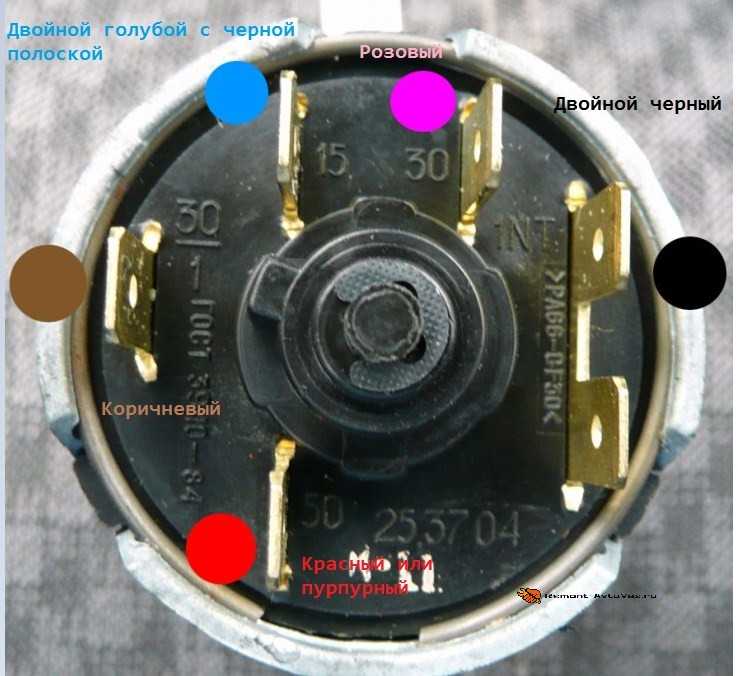

• Подключаем провода замка зажигания на Ваз 2106. Здесь есть два варианта. Если ваш автомобиль имеет специальную колодку для подключения к замку, то провода присоединяются одним движением руки. Если же колодки такой нет, то не все знают, как подключить провода правильно. Воспользуйтесь схематическим рисунком:
  Здесь каждая стрелка имеет цвет, который демонстрирует какой провод нужно присоединить. Иногда вместо розового провода установлен оранжевый. Имейте это в виду.
• Поставьте кожух рулевой колонки на место и скрепите две его части.

После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма. Не забывайте, что когда осуществляется замена замка зажигания, ваз должен быть отключен от питания.

https://youtube.com/watch?v=aXgLJVtdJaQ

Снятие и установка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Отверните два винта крепления выключателя зажигания (вид снизу).	Вставьте ключ в  выключатель зажигания, поверните его в положение «0» (выключив противоугонное  устройство), нажмите отверткой на фиксатор  через отверстие в кронштейне и…
…выньте выключатель из кронштейна и ключ из выключателя.	Промаркируйте (или запомните порядок подключения) провода и выводы выключателя зажигания. Отсоедините провода от выключателя.

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.

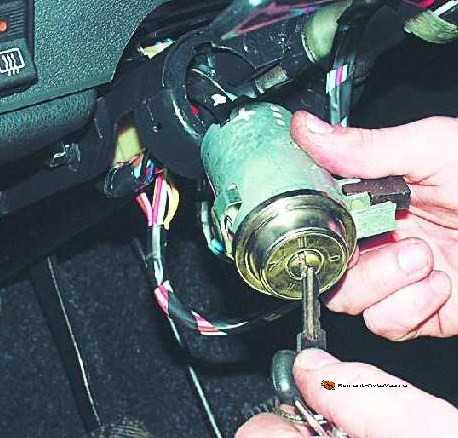

6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

https://youtube.com/watch?v=tlLkPemLz24

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Наиболее распространённые причины поломки замка зажигания

В седьмой модели ВАЗа замок зажигания состоит из двух основных частей:

• механической, куда вставляется ключ;
• контактной группы, к которой присоединяются провода.

Чаще всего механическая часть замка требует замены после попытки угона или заклинивания. При потере ключей также потребуется приобрести новую «секретку». Неисправность контактной группы возникает из-за короткого замыкания, нарушения изоляции или окисления контактов.

Каждый автолюбитель должен знать, как устроен замок зажигания, уметь проводить разборку и диагностировать неисправность этого узла. Если понимать схему подключения и конструкцию запчасти, можно быстро устранить неисправность даже в дороге. Для ремонта не требуются особые навыки или профессиональный инструмент.

Принцип действия

Итак, замок зажигания на ВАЗ-2101 – элемент, расположенный в салоне возле рулевой колонки. Вся конструкция замка спрятана под декоративными накладками колонки, поэтому со стороны водителя замок выглядит, как большая круглая шайба с прорезью в центре. По окружности можно наблюдать метки – 0, I, II и III, каждая из которых имеет свое действие.

Метка «0» — положение, при котором все электроприборы, запитывающиеся от замка, отключены от питания. Следует указать, что часть оборудования (освещение салона, стоп-сигнал, прикуриватель) не зависят от положения ключа в замке, они запитаны от АКБ постоянно. В таком положении ключ может быть извлечен из замка.

Метка «I» — положение замка, при котором электроэнергия подается на бортовую сеть. В таком положении питание получают контрольно-измерительные приборы, светозвуковая сигнализация и фары, система зажигания и еще ряд электроприборов. Данное положение является фиксированным, и переводя ключ в него, удерживать его не обязательно.

Метка «II» — положение, при котором начинает подаваться напряжение на стартер для запуска мотора. Это положение не фиксируемое, то есть водитель переводит ключ в это положение и удерживает его для запуска мотора. После пуска ключ отпускается, и он под действием пружины возвращается в положение «I».

Положение «III» — стояночное. При таком положении все электроприборы обесточены, а в паз рулевой колонки входит фиксатор, являющийся противоугонным средством авто.

Следует отметить, что положения замка не идут один за другим. Так, для перевода ключа в положения «I» и «II», его нужно вращать по часовой стрелке от «0». А чтобы установить положение «III», ключ проворачивается против часовой стрелки от «0».

Устройство замка зажигания

Скрытая под облицовкой часть замка имеет форму цилиндра с выступом сбоку, являющийся фиксатором противоугонной системы.

В торце этого корпуса размещены выводы, к которым подключаются провода. Всего этих выводов шесть, и каждый из них обеспечивает питанием те или иные приборы.

Внутри же корпуса располагается секрет замка и контактная группа. Секрет обеспечивает возможность управления замком только ключом, имеющим определенную форму. Это является еще одним противоугонным средством, поскольку только определенный ключ позволит переключать положения.

Контактная группа замка зажигания 2101 – специальная шайба с выводами для подключения проводов. С внутренней стороны его располагаются пятаки этих выводов, а также бегунок, который перемещается за счет воздействия на него секрета. При перемещении в определенные положения этот бегунок замыкает между собой те или иные пятаки, обеспечивая подачу электроэнергии на выводы, которые соединены с замкнутыми пятаками.
