Ремонт ваз 21099 (лада) : задняя дверь

Как выравнивается дверь автомобиля ВАЗ 2109

Один из способов выравнивания дверей — использование болта. Для этого:

Используется болт одного размера с пальцем.
Головкой вверх элемент укладывается на нижнюю петлю двери с внутренней стороны. При этом часть болта должна свисать на краю петли.
Аккуратно прикрывается дверь, а болт остается зажатым внутри петли.
Дверь далее тихонько закрывается и фиксируется результат.
Операция повторяется при необходимости.

Существует специальная инструкция по ремонту двери при ее провисании, когда увеличился зазор между дверями и кузовом автомобиля. Для этого:

Снимается дверь, убирается ее обшивка.
В нижней петле с помощью маленькой болгарки делается продольный разрез.
Остатки пальца выбиваются керном.

Совет: При замене пальца в дверных петлях ВАЗ2109 можно использовать клапан автомобиля ВАЗ классики, без внутреннего наполнения.

С помощью молотка навес обжимается по стержню клапана.

Совет: Нельзя сильно затягивать элемент, стержень должен иметь легкое защемление, нужно оставить на сварку небольшой зазор.

После достижения необходимого защемления клапан нужно обрезать по длине петли двери.
Новый элемент вставляется в разрезанную деталь, при этом сверху должен оставаться его толстый конец.
Деталь заваривается электродом. Нужно следить, чтобы после сварки вращение пальца было свободным.
Лишний металл убирается болгаркой и узел красится.

Самым надежным, но и не достаточно легким способом является на автомобиле ВАЗ 2109 замена дверных петель. В любом случае вариант ремонта дверных петель зависит от степени их износа и провисания самой двери.

7 распространенных неисправностей

Почему не работает центральный замок ваз 2114, спросите вы? Чаше всего перебои возникают при температурных перепадах, влажной погоде. Первые признаки — нечеткая работа замка, заклинивание или не полное срабатывание.

Ниже перечислим топ главных поломок:

Неисправность реле. В данном случае можно обойтись «малой кровью», купить и поменять деталь проще простого.
Замыкания. Данный вариант уже более проблематичен, нежели предыдущий. Теперь нам понадобится мультиметр, с помощью него необходимо прозвонить проводку.
Нарушение электропроводки. Здесь речь идет об обрывах, нарушениях изоляции. Требуется тщательный осмотр.
Активные помехи со стороны «Г-образных» пружинок при работе тяги. Эта неисправность, а вернее недоработка, заключается в том, что пружина, которая помогает в движении механизму замка, со временем создает препятствия для свободного хода. В результате возникают проблемы с работой ЦЗ. Решение вопроса простое и одновременно гениальное – извлечь все пружинки из 4 дверей. С точки зрения работоспособности механизма, отсутствие пружины не скажется на его работе, наоборот, центральный замок заработает с новой силой!
Выход из строя блока центрального замка. Такая ситуация не слишком распространена, но имеет место быть. Проверить блок можно при помощи знакомого нам мультиметра. Все что нужно это замерить напряжение на контактах БЦЗ. При отсутствии измерительного прибора, возможно, прибегнуть к следующему методу: напряжение с отрицательной клеммы аккумуляторной батареи нужно передать на контакты моторедуктора, после чего можно понаблюдать за работой узла.
Неисправность предохранителя центрального замка ваз 2114.Проблема может быть спровоцирована работой узла в условиях повышенных нагрузок (например, когда затруднен ход сердцевины). Довольно распространенное явление среди любителей всевозможного тюнинга, изменения стоковых накладок на двери. В результате таких модификаций зазор под ходунок оказывается меньшего диаметра, нежели заводской. Как результат – затруднение работы ЦЗ, повышенная нагрузка на привод и электрику в целом. Потому не удивительно, что предохранитель перегорает.
Активатор ЦЗ неисправен. Один из самых уязвимых элементов в системе. Выходу из строя способствует воздействие влаги, окисление, механический износ в результате трения.

Особенности регулировки дверей

Некорректная работа замка может быть спровоцирована из-за проблем дверной карты. После длительной эксплуатации она провисает, а иногда ее просто некорректно устанавливают. Основные действия:

Регулируется фиксатор замка, который находится на стойке. Для этого потребуется ударная отвертка. Винты сначала ослабляются, проводится регулировка, потом крепления затягиваются.
Настройка ответной части, если отсутствует мягкость при закрытии или слышен скрип. Дверь смещается наружу с помощью внешних регулировочных болтов.
Демонтаж кронштейна проводится с помощью молоточка. После нескольких ударов дверца смещается. После этого проверяется работа механизма. Если проблема не ушла, то процедура повторяется.

Во время регулировки основные действия заключаются в двух позициях: ослабить – затянуть. Если они не принесли результата, то демонтируются петли. Их подтягивают не более, чем на 5 мм.

Замена замка передней двери

При нарушении работы механизма, практикуется частичный ремонт фрагментов или полновесная замена устройства. Алгоритм действий:

Снимается заглушка, внутренняя рукоять.
Демонтируется обшивка — отщелкиваются клипсы.
Извлекается переключатель положения переднего спускового стекла вместе с колодкой жгута проводов. Гайки откручиваются ключом.
Отключается тяга. Для этого вынимается штифт из наконечника и возвратная пружина.
Откручиваются винты, удерживающие коробку замка.
Смазываются внутренние элементы.
Вставляется новое устройство.
На место возвращается тяга, фиксатор, пружина.
Закручиваются болты.
Проверяется работоспособность прибора.

Только после этого проводится обратный монтаж дверной конструкции: подключается электроника, пристегивается облицовочная деталь, прикручивается внутренняя ручка.

Как установить бесшумный замок

Бесшумные механизмы устанавливаются на транспорт зарубежного производства, но никто не запрещает поставить это устройства на отечественный автомобиль. Эти замки считаются более надежными и качественными. Съем и установка проводится с наружной стороны. Инструкция по монтажу:

Откручиваются винты. Извлекается ручка.
Отключается фиксатор.
Меняется старое изделие на новое.
Закручиваются болты. Сделать это нужно с усилием.
Проводится регулировка. Выполняется проверка работоспособности.

Если ключ поворачивается туго, то можно ослабить болты, удерживающие фиксатор. Чтобы продлить срок эксплуатации, дополнительно рядом с винтами вставляется специальная прокладка.

«Девятка» и устройство дверного замка

Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.

Механизм замков двери ВАЗ-2109

Узел под обозначением «2» выглядит так.

Внутренний механизм (не разборной)

К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.

В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.

Особенности установки

Конструкция ламбо-двери состоит из шарнира, крепящегося к кузову авто, и амортизатора, обеспечивающего подъём двери и её удержание в открытом состоянии

Исходя из этого, при выборе деталей особое внимание следует уделить их качеству и надёжности

Перед преобразованием модели ВАЗ 2109 первое, о чем стоит позаботиться, — усиление мест под крыльями, на которые будет производиться крепление дверей. Без этого не обойтись, поскольку первоначальной толщины металла недостаточно.

Для установки ламбо-дверей понадобятся специальные петли. Их можно приобрести в специализированном магазине либо изготовить самостоятельно. Если вы больше предпочитаете мастерить всё своими руками, то вам понадобятся мощные амортизаторы (можно позаимствовать их у микроавтобусов, в которых они обеспечивают открытие задней двери).

Существует еще один нюанс: обеспечить целостность крыльев машины можно только срезав определённую часть стойки, которую обязательно потребуется усилить. Для этого достаточно будет приварить к ней швеллер толщиной не менее 3 мм.

Зафиксировать петли на кузове можно несколькими способами: при помощи болтового или сварочного соединения. После этого их следует настроить посредством подвижных болтов.

Использовать готовые комплекты намного проще и надёжнее, но какой способ вы бы ни выбрали, итог один — вы получите оригинальный автомобиль, выделяющийся из массы однотипных штампованных моделей.

Сейчас еще довольно много автомобилей ВАЗ 2109-2108, которые имеют механическую конструкцию стеклоподъемника. И в этой статье постараюсь привести пошаговую инструкцию по замене этого механизма. Во-первых, нам понадобится следующий инструмент:

Головка торцевая на 8 и 10
Удлинитель
Трещоточная рукоятка или вороток

Если их необходимо заменить, то покупаем новые по цене 300 рублей за штуку и производим установку. Монтаж выполняется в обратном порядке и сложностей с ним возникнуть не должно.

Достоинства и недостатки

Несмотря на это некоторое недостатки всё же имеются:

амортизаторы, участвующие в процессе поднятия дверей, будут требовать постоянной замены. Это обусловлено суровым климатом, характерным для России. А чтобы осуществить замену, придётся разобрать всю переднюю часть машины, так как иначе добраться до этого элемента не получится;
установка петель для ламбо-дверей сопровождается подпиливанием кромки крыльев. Избежать этого не удастся, так как возникнет абсолютно неприемлемая ситуация: петли упрутся в крылья. Удаление кромки, в свою очередь, послужит причиной ухудшения шумоизоляции. Кроме того, при езде на больших скоростях в салон будет задувать ветер, и если в летний период это можно расценивать как плюс, то зимой это недопустимо;
необходимость в частой регулировке дверей. Она является вынужденной мерой, поскольку в противном случае ламбо-двери будут провисать, задевая и сбивая лакокрасочное покрытие порога и дверного проёма. Стоит быть готовым к тому, что идеально такие двери вряд ли встанут на свое место, о чем будут свидетельствовать зазоры;
длительное привыкание к открытию/закрытию дверей;
существенные материальные затраты на тюнинг;
ограничения по высоте парковочного места, поскольку дверь будет отрываться вверх;
при возникновении чрезвычайных ситуаций (например, в результате ДТП машина перевернулась на крышу) может быть затруднён выход из салона.

Наряду с недостатками существуют и преимущества:

эффектный внешний вид, который не сможет оставить равнодушным ни одного автомобилиста или обычного прохожего;
простота парковки тюгнингованного автомобиля. На усовершенствованном ВАЗ 2109 без труда можно найти место даже в тесноте, так как отпадает необходимость учитывать запас для открытия дверей перед тем, как припарковаться;
отличная обзорность;
возможность преобразования ламбо-дверей в обычные, она обеспечивается расположением специального шарнира на ламбо (он находиться там же, где и у классической конструкции двери).

Замена личинки замка двери

Чтобы получить доступ к механизму замков, нужно снять обшивку. На «Девятке» её снять достаточно просто – обшивка удерживается пластиковыми пистонами. Эти пистоны расположены по периметру, их просто отжимают, а в случае необходимости заменяют новыми.

Выполнение демонтажа основной детали

Предварительно, как легко понять, надо демонтировать три элемента: боковую ручку, рукоять стеклоподъёмника, розетку внутренней ручки замка. «Собачку» обязательно подтягивают вверх, ну а уплотнитель, защищающий стекло, лучше удалить в процессе демонтажа обшивки.

Удаляем резиновый уплотнитель

Демонтаж и разбор дверной ручки

Когда обшивка на двери отсутствует, можно свободно отсоединить две тяги, идущие от дверной ручки к замку. Дальше показано, о каких именно элементах идёт речь.

Проволочные тяги «ручка-замок»

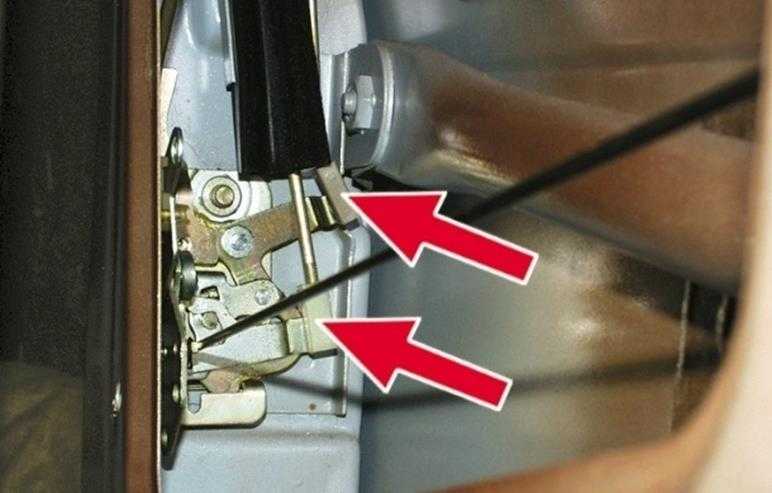

Отжав пластиковый язычок отвёрткой, тягу выводят из зацепления. Будем считать, все указанные действия завершены. Тогда, можно переходить к следующему этапу.

Внешняя ручка крепится к металлу при помощи двух гаек. Одна из них расположена под обшивкой, вторая – с задней стороны двери. Обе гайки нужно отвернуть.

Крепление узла «внешняя ручка»

Выполнив демонтаж указанного узла, снять личинку будет легко. Делается это так:

Выталкивают штифт, удерживающий внешний пластиковый колпак;
Демонтируют крепежную пружину (см. рис.);
Установив ключ и повернув его, цилиндр вытягивают наружу.

Внешний вид пружины, скрепляющей личинку и ручку, показан дальше.

Круглую пружину демонтируют полностью

Важно знать, что сам узел под названием «личинка» нуждается в аккуратном обращении. Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность

Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе»

Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность. Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе».

Заменяем личинку замка сами

Результат всех стараний, рассмотренных выше, показан на следующем рисунке:

Дверная ручка ВАЗ-2109

Нужно аккуратно вытянуть личинку наружу, используя штатный ключ. А установив новую деталь, сборку выполняют в порядке, обратном рассмотренному до сих пор. Детали замка можно смазывать машинным маслом, а цилиндр рекомендуют заполнять спецсредством:

Графитовой смазкой (литол + графит);
Средством WD-40;
Составами на основе силикона;
И так далее.

Допустимо использовать что-то одно.

На демонтаж основного узла могут решиться самые смелые. Дело в том, что отвернуть два винта, крепящих внешний накладной механизм, окажется не так просто. Понадобится ударно-поворотная отвёртка. Если же таковой в вашем арсенале нет, используйте обычную (крестовую). Вот что должно получиться в результате:

Внешний механизм демонтировать трудно

Сделав всё, как указано, можно пытаться снять основной механизм замка. Отсоединять две оставшиеся тяги допускается в последнюю очередь.

Основной узел вынимают с тягами

Тот узел, который показан на последнем рисунке, рекомендуют не ремонтировать, а заменять в сборе.

Пытаться выполнить ремонт будет непродуктивно – соединения выполнены на заклёпках. Они не позволяют осуществить разбор. Впрочем, оставим выбор на усмотрение владельца. Заклёпки можно рассверлить, а затем использовать резьбовые соединения. Но такое решение надо считать временным.

Заметим, что спецсредства, перечисленные выше, подходят только для смазки личинок. Заменителем машинного масла они не являются. Вряд ли найдётся «умелец», решившийся обработать детали механизмов средством WD-40. Результат будет предсказуем – смесь на основе минеральных масел окончательно «добьёт» все замки.

И последнее, что нужно заметить здесь. Химические спецсредства, если речь не идёт о машинном масле, должны быть упакованы в аэрозоль. Кроме этого, должна присутствовать распылительная трубка:

WD-40 в разных упаковках

Если последним советом пренебречь, вряд ли получится выполнить обработку цилиндров. Кстати, WD-40 – не лучший вариант из всех перечисленных. Выбор сделайте самостоятельно.

Причины поломок замка ВАЗ 2109

На надежность фиксации дверей, отсутствие их провисания оказывают роль несколько причин:

Большой износ петель и осей. Дверь ваз плохо стала закрываться, а открываться с приложением значительных усилий.
На появившийся металлический скрип, при перемещении транспорта по неровной дороге, указывает ослабление крепления двери.
Нарушение сопряжения элементов фиксации дверей сопровождается перекосом петель, образованием в корпусе двери трещин. Это приводит к возникновению неравномерных зазоров, что способствует появлению воды в салоне после дождя.
Дверь провисла после удара при ДТП.
Неправильно произведен монтаж или регулировка дверей.

Как убрать провисание дверей

Совет: Перед началом проведения работ необходимо установить причину провисания.

В этом может помочь проведение небольшого теста:

За нижнюю часть двери нужно взяться обеими руками. Затем их нужно легко расшатать и определить наличие зазора в вертикальной плоскости. В дверной петле ВАЗ 2109 люфт не допускается.
Обхватывается дверь руками сверху и снизу и выворачивается по горизонтальной оси, перемещение двери не допускается, зазора не должно быть.
Визуально осматривается место фиксации на авто ВАЗ 2109 к кузову петли дверей и сравниваются петли исправной и провисшей дверей, определяются имеющиеся в них отличия и производится заключение.

После исследования и выяснения причин провисания можно будет начинать ремонт. При этом необходимо:

Если провисание двери возникло из-за увеличенного износа оси петли, то этот элемент лучше заменить.
Замена всей петли для двери ВАЗ 2109 в сборе требуется, если имеются следы выработки или износа во всем механизме, тогда цена ремонта будет значительно меньше, чем при установке сразу нескольких новых сильно изношенных деталей.

Дверца закрывается и определяется визуально ее наилучшее положение по вертикальной оси.
Если линия двери идет параллельно кузову, а сама дверь может быть смещена относительно ее вниз или вверх, нужно незначительно ослабить крепление петель как верхней, так и нижней, дверь при этом поднять или опустить. Положение двери фиксируется винтом.
Если у оснащенной замком двери, торец угла находится немного ниже уровня, который необходим, а петли находятся в хорошем состоянии, нужно открутить фиксацию нижней петли и сделать выравнивание положения дверки. В этом случае под саму петлю нужно подложить тонкие металлические пластинки или шайбы, как видно на фото.

При сильно задранном верхе края двери, где расположен замок нужно открутить фиксацию верхней петли, а пластинки или шайбы для регулировки подкладываются под них.

Таких причин может быть несколько. Вот «рейтинг» самых распространенных причин замены замка.
«Сваливание» фиксатора, присоединяющего замок двери к тяге, которая соединяет его с центральным замком.
Потеря ключа.
Поломка самого замочного механизма — личинки в автомобиле. На ваз 21093 замок передней двери сконструирован таким образом, что ремонтировать их практически невозможно. То есть при возникновении поломки личинки замка ее лучше сразу менять на новую. Тем самым сэкономите время и свои нервы. Тем более его цена достаточно-таки приемлемая.
Преломление провода.

Устройство, принцип работы

Чаще всего ломается на ВАЗ 2109 замок передней двери. Принцип работы заключен в механизме, который находится не только внутри конструкции, но и снаружи. Устройство представляет собой цилиндр, внутри которого зубцы во время движения попадают в пазы. Когда они смыкаются – происходит закрытие, когда размыкаются – открытие. На ВАЗах стоят стандартные изделия с личинкой. Если периодически проводить смазочные работы, то они прослужит долго. Чтобы заменить или отремонтировать прибор, необходимо снимать обшивку салона, разбирать стальной блок, вынимать сердцевину.

Устройство личинки не хитрое, но надежное. Зубцы расположены с двух сторон. Они начинают движение с помощью ключа, на котором стоят насечки. Производители хорошо смазывают внутренние элементы во время сборки устройства, поэтому долгое время механизм работает исправно. Внутри личинки находится фиксатор, который контролирует работу штифтов и тяга, соединяющая цепочку элементов. В случае облома зубца, повреждения корпуса или блокировки паза, механизм перестанет исполнять свои функции.

Основные виды поломок

Первое предупреждение для водителя – посторонний звук во время поворота ключа. Заедания, трудный ход или блокировка ключа внутри личинки сообщит о том, что с устройством что-то не так. Вариации поломок:

сломался штифт;
заржавел паз или внутренние детали;
механическое повреждение двери;
внутри замка появилась и замерзла вода;
вышло из строя стопорное кольцо;
надломился фиксатор;
разрушился колпачок тяги;
произошел надлом открывающего элемента, внутри прибора осталась часть ключа;
временной износ деталей.

Чаще проблемы начинаются в конце осени. Мокрый снег попадает в сердцевину, а с понижением температуры замерзает. Попадание воды приводит к тому, что начинается порча стали. Не меньший урон приносит пыль, грязь, а также длительная эксплуатация. Если отпирающий прибор вставляется в личинку с большим трудом, туго идет, как будто цепляясь за что-то, то требуются профилактические мероприятия или ремонт.

Как заменить наружный замок двери на ВАЗ 2108-ВАЗ 21099?

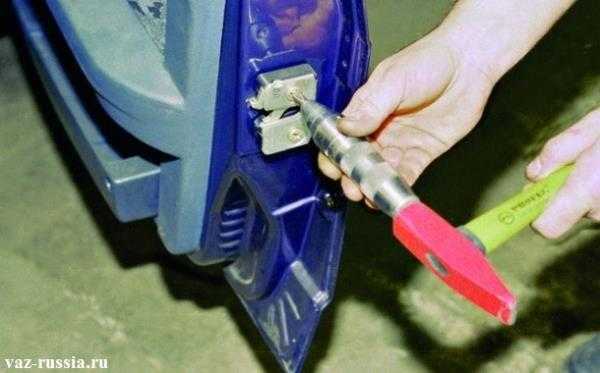

Снятие: 1) В начале отверните верхний винт, который крепит наружный замок к двери автомобиля, при помощи ударно поворотной отвертки, и молотка.

Примечание! Если же у вас нет ударной отвертки, то в таком случае попытайтесь отвернуть винт, воспользовавшись для этого обычной отверткой!

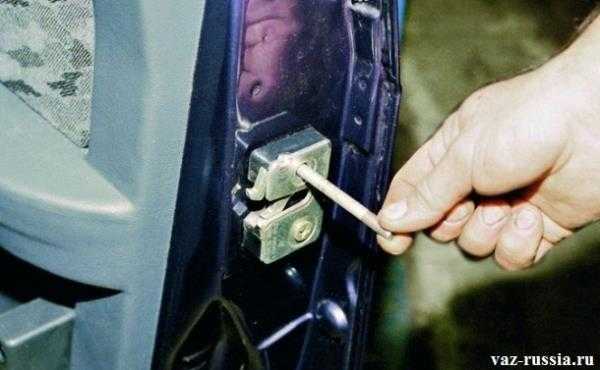

2) После его выворачивания, возьмите в руки купленную, или же уже имеющуюся до этого шпильку «М-8», и в то же отверстие, из которого вы только что вывернули верхний винт крепления замка, заверните шпильку.

3) Далее точно так же отверните нижний винт, который крепит наружный замок к двери автомобиля.

4) И после чего отложив все инструменты в сторону, аккуратно снимите наружный замок, с двери автомобиля, но шпильку при это выворачивать не нужно, потому что она удерживает внутренний замок, на двери автомобиля.

Установка: 1) Сперва установите новый замок, на свое место, продев его при этом через шпильку.

2) Далее заверните до упора, нижний винт крепления нового замка, при помощи ударной отвертки, или же если у вас ее нет, то в таком случае заверните нижний винт, до упора, при помощи обычной отверткой.

3) После заворачивания нижнего винта, рукой выверните из верхнего отверстия шпильку.

4) И в завершение операции, заверните ударной, или же обычной отверткой, верхний винт крепления замка к двери автомобиля.

Для большинства работ по ремонту дверных замков на ВАЗ 2109-2108, механизма стеклоподъемника или замены стекла, необходимо будет снимать обшивку двери. Процедура эта совсем простая и для ее выполнения понадобится лишь крестовая и пару плоских отвертки.

Сначала необходимо тонкой отверткой поддеть две пластиковые декоративные вставки с ручки двери, как это показано на фото ниже:

После чего крестовой отверткой выкручиваем два болта крепления ручки:

И без проблем можно снимать ручку:

Далее рукой поддеваем вставку под рукояткой открывания двери, которая наглядно показана ниже и вынимаем ее:

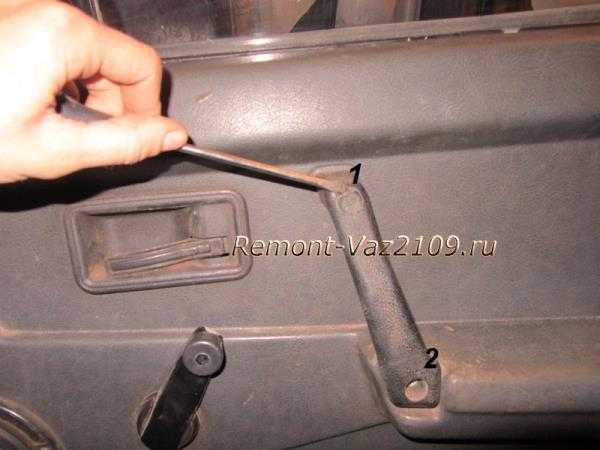

Затем можно приступать к снятию рукоятки стеклоподъемника. Для этого необходимо освободить ее от пластиковой шайбы («замка»), вставив с обеих сторон тонкие плоские отвертки и в этот момент надавливая на нее в сторону:

Вот конечный результат снятия этого замка:

После чего рукоятка легко снимается со шлицов вместе с шайбами:

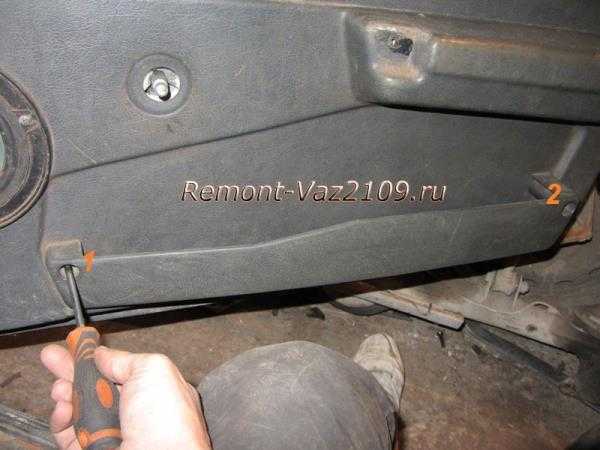

Теперь выворачиваем два болта с нижнего кармана двери, как это наглядно представлено ниже:

И не забываем про шпингалет, который блокирует замок, его тоже необходимо выкрутить:

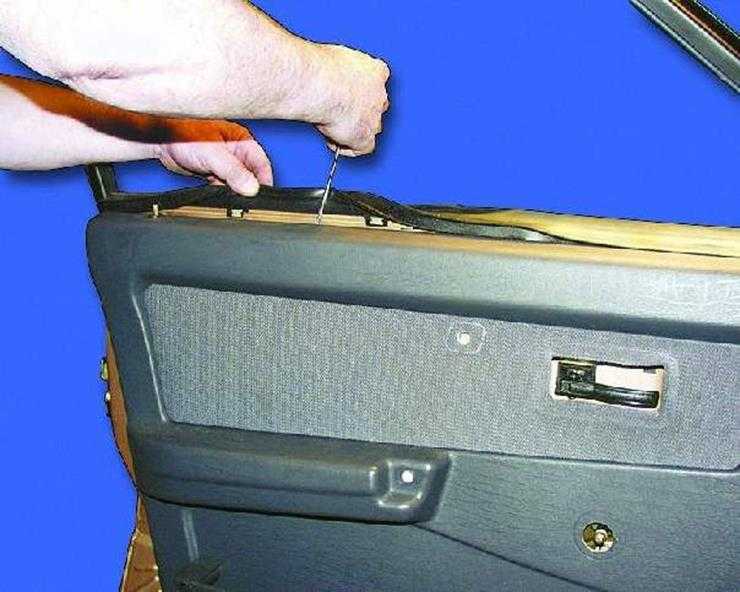

А вот теперь можно аккуратно снимать обшивку, предварительно поддев ее с любого угла, преодолевая сопротивление пластиковых фиксаторов, с помощью которых она крепится к двери по всему периметру:

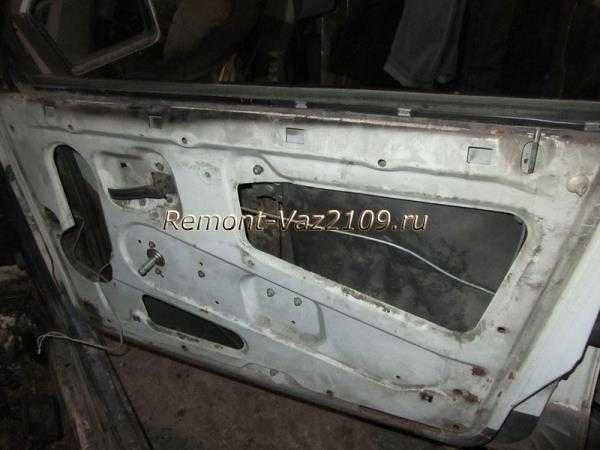

В результате чего получаем свободный доступ ко всем механизмам и деталям двери:

Вот так все это выглядит после проделывания данной процедуры:

Если необходимо ее заменить, то установку проводим в обратной последовательности. Как видите, сложностей с этим ремонтом возникнуть не должно.

Источники

http://tuning-lada-2109.ru/ustanavlivaem-centralnyj-zamok/
http://vaz-russia.ru/remont-vaz-2108/zamena-naruzhnogo-zamka-dveri-na-vaz-2108-vaz-2109-vaz-21099.html
http://remont-vaz2109.ru/snyatie-obshivki-perednej-dveri/

Устройство дверного замка

Чтобы понять, как поменять на ВАЗе на двери замок, важно разобраться в устройстве самого механизма. Личинка – это металлическая сердцевина, которая активируется при повороте ключа в скважине

Защита обеспечивается блокировкой внутренних зубцов. Если замечена некорректная работа замыкающей системы, то заменяется весь замок или его цилиндрическая часть. Когда ключ попадает в внутрь устройства, то приходят в движение внутренние штифты. Когда возникают проблемы при открытии/закрытии механизма, это значит, что зубцы не попадают в пазы.

Если при открытии штифты расходятся в разные стороны, то при закрытии происходит разъединительное смещение. Эта кодировка активируется, когда ключ совершает оборот. Предпосылки поломкой могут быть следующими:

скрип;
затруднения при вставке и выемке открывающего предмета;
заедание;
внутренние или внешние повреждения цилиндра;
ключ не до конца заходит в скважину.

Задняя дверь ваз 21099 лада самара
