↑ Сборка и установка заднего тормоза ВАЗ-2107
Установите и закрепите колесный цилиндр на тормозном щите, присоедините к нему трубку подвода тормозной жидкости и затяните до отказа гайку штуцера.
- Присоедините к колодке рычаг 18 ручного привода колодок и установите тормозные колодки с распорной планкой 20, затем поставьте стойки 17 с пружинами и нижними чашками, поставьте верхние чашки и зафиксируйте их на стойках поворотом в ту или другую сторону.
- Убедитесь, что концы колодок правильно расположились в гнездах упоров на поршнях колесного цилиндра и на щите тормоза.
- Установите стяжные пружины колодок.
- Присоедините к рычагу 18 наконечник 15 заднего троса.
- Установите тормозной барабан, предварительно смазав посадочный поясок полуоси графитной смазкой или смазкой ЛСЦ-15 и затяните до отказа болты крепления барабана.
Замена тормозного барабана и колодок задних колес
Колодки задних колес заменяем в случае их повреждений, замасливания и износе накладок до толщины менее 1 мм. Барабан заменяем при его повреждении, трещинах, а также износе рабочей поверхности до диаметра более 283 мм.
Одновременно заменяем все четыре колодки задних колес.
Снимаем задние колеса.
Большой шлицевой отверткой отворачиваем три винта крепления тормозного барабана к ступице.
Снимаем барабан.
В случае тугой посадки или «прикипания» барабана к ступице, можно спрессовать его, ввернув три болта М10 в специальные отверстия.
ВНИМАНИЕ
Тормозные барабаны протачиваются в сборе со ступицами, поэтому устанавливаем снятые барабаны только на свои прежние места. Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей
Нельзя нажимать на педаль тормоза после снятия тормозного барабана.
Крючком или тонкими плоскогубцами вынимаем конец стяжной пружины из отверстия в задней тормозной колодке.

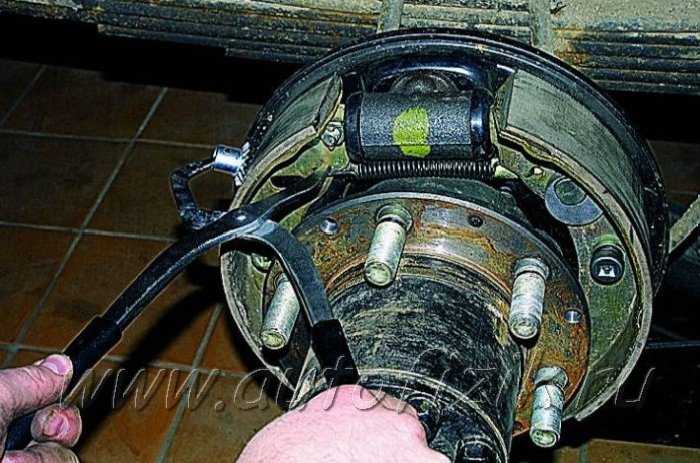

Удобнее использовать для этого специальное приспособление.
С внутренней стороны тормозного щита одной рукой нажимаем на шляпку стержня задней тормозной колодки, другой рукой на чашку, сжимая пружину. Поворачиваем чашку пружины на 90°. При этом прорезь на чашке совместится с наконечником оси. Снимаем чашки с пружиной.
Вынимаем из отверстия в тормозном щите стержень.
Повернув заднюю колодку, снимаем нижнюю стяжную пружину.
Выводим рычаг стояночного тормоза из наконечника троса.
Аналогично снимаем крепление передней тормозной колодки к тормозному щиту, и снимаем переднюю колодку.

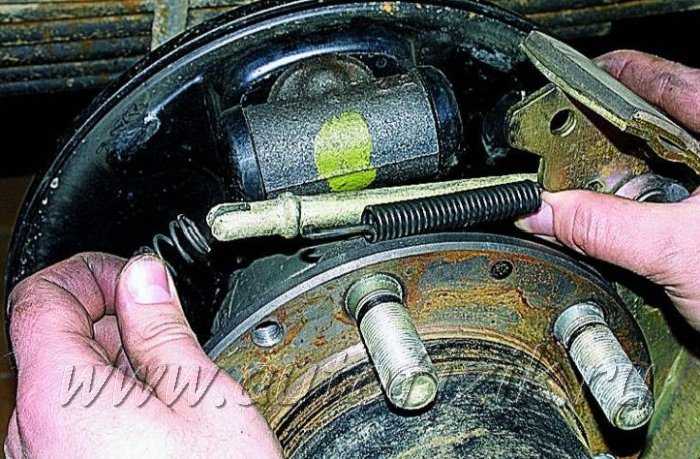

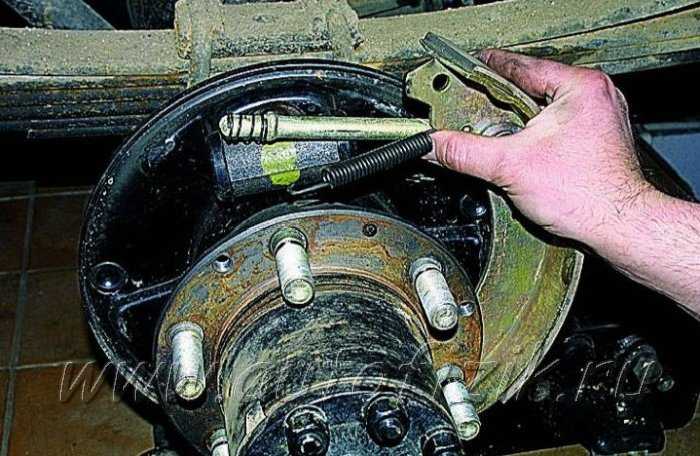

Снимаем с колодки стяжную пружину и пружину с распорного стержня.
Ключом «на 17» отворачиваем гайку крепления стержня к колодке…
…и снимаем детали механизма регулировки стояночного тормоза.
Плоскогубцами расшплинтовываем гайку крепления рычага стояночного тормоза.
Придерживая ключом «на 17» болт крепления, таким же ключом отворачиваем гайку,…
…вынимаем болт и снимаем детали крепления рычага стояночного тормоза к колодке.
Переставляем снятые детали на новые колодки.
Устанавливаем новые тормозные колодки в обратной последовательности, после чего регулируем зазор между колодками и тормозным барабаном (см
Регулировка привода стояночного тормоза).
Устанавливаем барабан, смазав его посадочный поясок смазкой ШРУС-4 или графитной смазкой.
ВНИМАНИЕ
Тормозной барабан на ступицу устанавливается только в одном положении, так как отверстия под винты выполнены с переменным по окружности шагом.
Устанавливаем колеса и несколько раз нажимаем на педаль тормоза для самоустановки элементов тормозных механизмов. . [email protected]
